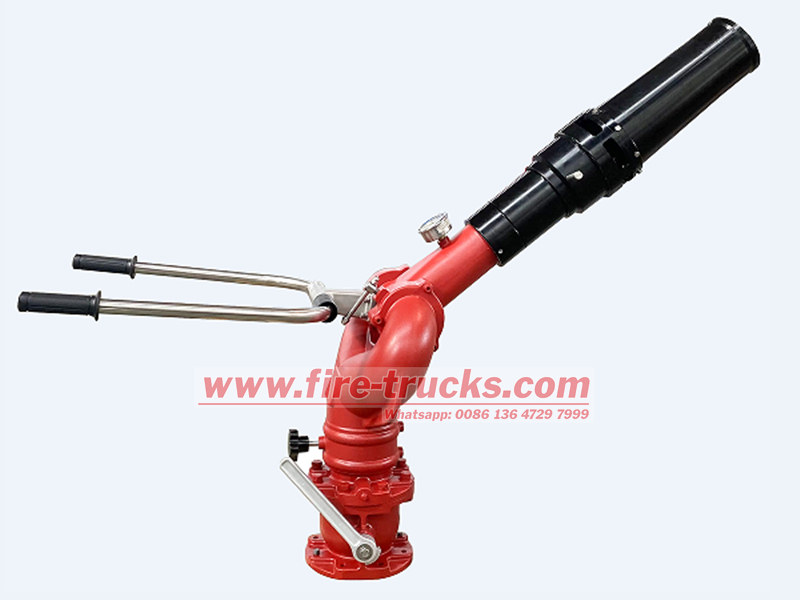

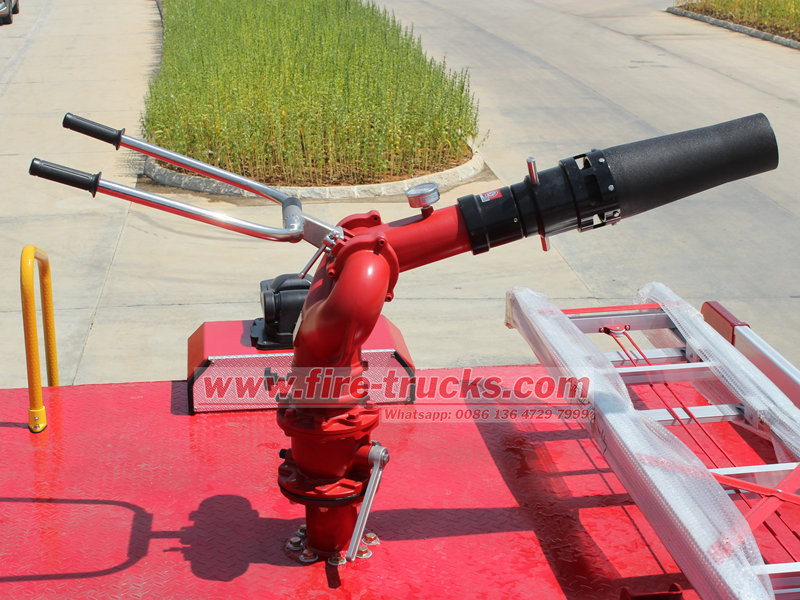

火災モニターはHOWO消防車の重要な消火コンポーネントであり、その性能は消火効率と運用安全性に直接影響を及ぼします。緊急時の安定した運用を確保するには、体系的かつ科学的な日常メンテナンスが不可欠です。このガイドでは、HOWO消防車の重要なメンテナンスポイントについて詳しく説明します。 HOWO消防車 モニターは、ユーザーが機器の寿命を延ばし、最適な消火効果を確保するのに役立ちます。 1. 定期的な清掃：汚れの蓄積を防ぐ HOWOタンカー消防車の火災モニターは、過酷な消火環境に頻繁にさらされるため、埃、グリース、スケールなどが蓄積しやすく、ノズルの詰まりや機械の動作の妨げとなる可能性があります。モニターの外側は、柔らかい布と中性洗剤で定期的に拭いてください。金属やシールを腐食させる可能性のある強酸や強アルカリは避けてください。内部通路は、残留物の蓄積を防ぐため、定期的に低圧の清浄水で洗い流してください。清掃後は、湿気による錆を防ぐため、すべての部品が乾燥していることを確認してください。 2. 主要部品の潤滑：スムーズな動作の確保 適切な噴霧角度と圧力制御を維持するために、モニターの回転機構、調整バルブ、ジョイントは柔軟性を維持する必要があります。可動部品、特にスイベルベアリングと調整ハンドルには、専用の潤滑剤（シリコン系グリースや耐熱性オイルなど）を使用してください。給油頻度は使用状況によって異なります。頻繁に使用する車両では毎月の点検、使用頻度の低い車両では四半期ごとのメンテナンスが必要です。過剰なグリースは埃を吸着し、性能を低下させる可能性があるため、給油しすぎには注意してください。 3. 包括的な検査：潜在的な故障を早期に検出する 各操作の前後に、HOWO テンダー消防車モニターで次の基本的なチェックを実施します。 • ノズル: 変形や詰まりがないか確認し、水が均一に分散されることを確認します。 • パイプとバルブ: 漏れ、亀裂、接続部の緩みがないか点検し、すべてのボルトとクイックカップリングを締めます。 • シール（O リング、ガスケット）：圧力損失を防ぐため、摩耗または老朽化している場合は交換してください。 • 電気部品（リモート制御モニター用）：制御回路とモーターをテストして、湿気による短絡を防止します。 定期的な検査により、予期しない故障が大幅に減少し、モニターを常に稼働可能な状態に保つことができます。 4. 防錆・腐食：機器の
