POWERSTAR TRUCKS ISUZU GIGA 水・泡・粉末消防車マニュアル

消防救助の分野には、強力な「消火兵器」であるいすゞ6×4 16000L泡消火車があります。いすゞギガ6×4のシャーシをベースに構築され、5820+1370mmのホイールベースにより優れた安定性を実現しています。 いすゞ6UZ1エンジン水泡消防車 急速な電力供給能力を備え、救助ニーズに迅速に対応できます。 上部には14cbmの水タンクと2cbmの泡タンクが搭載されており、流量が大きく揚程の高いCB10/60消火ポンプを搭載し、水と泡を迅速に消火監視装置まで輸送できます。PL48消火監視装置は射程距離が長く、カバー範囲が広く、火源を的確に攻撃できます。さらに、消防ホース、集水器、浄水器、配水器などの基本装備から、消防斧、シャベル、ハンマー、レンチなどの破壊工具、放水銃や泡銃などの専門装備まで、幅広い消防装備を備えています。 以下のマニュアルでは、車両の各コンポーネントの機能、車両の操作、メンテナンス、安全仕様について詳細に説明しており、機器の性能を最大限に活用していただくために役立ちます。救助の効率と人員の安全を確保するため、ガイドラインを厳守してください。

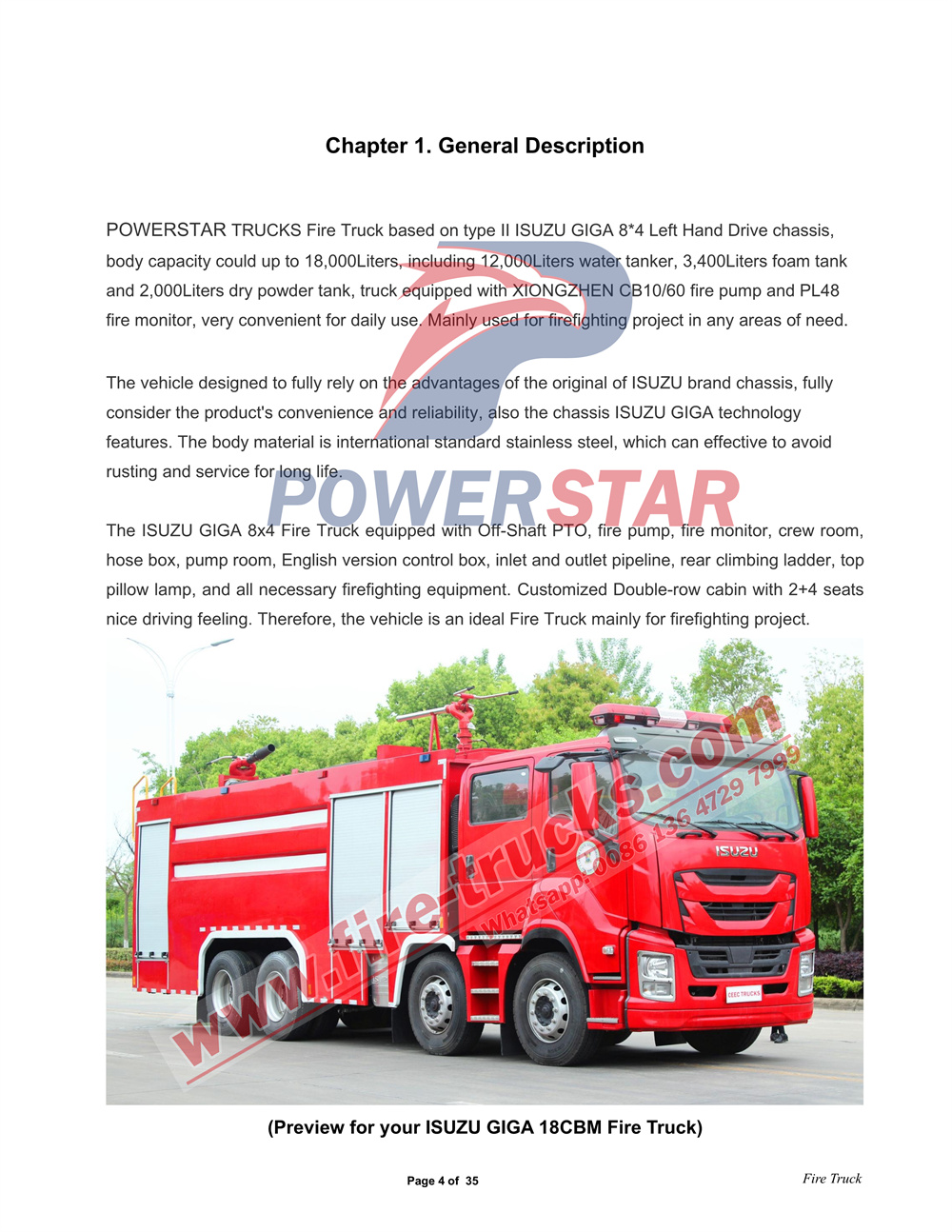

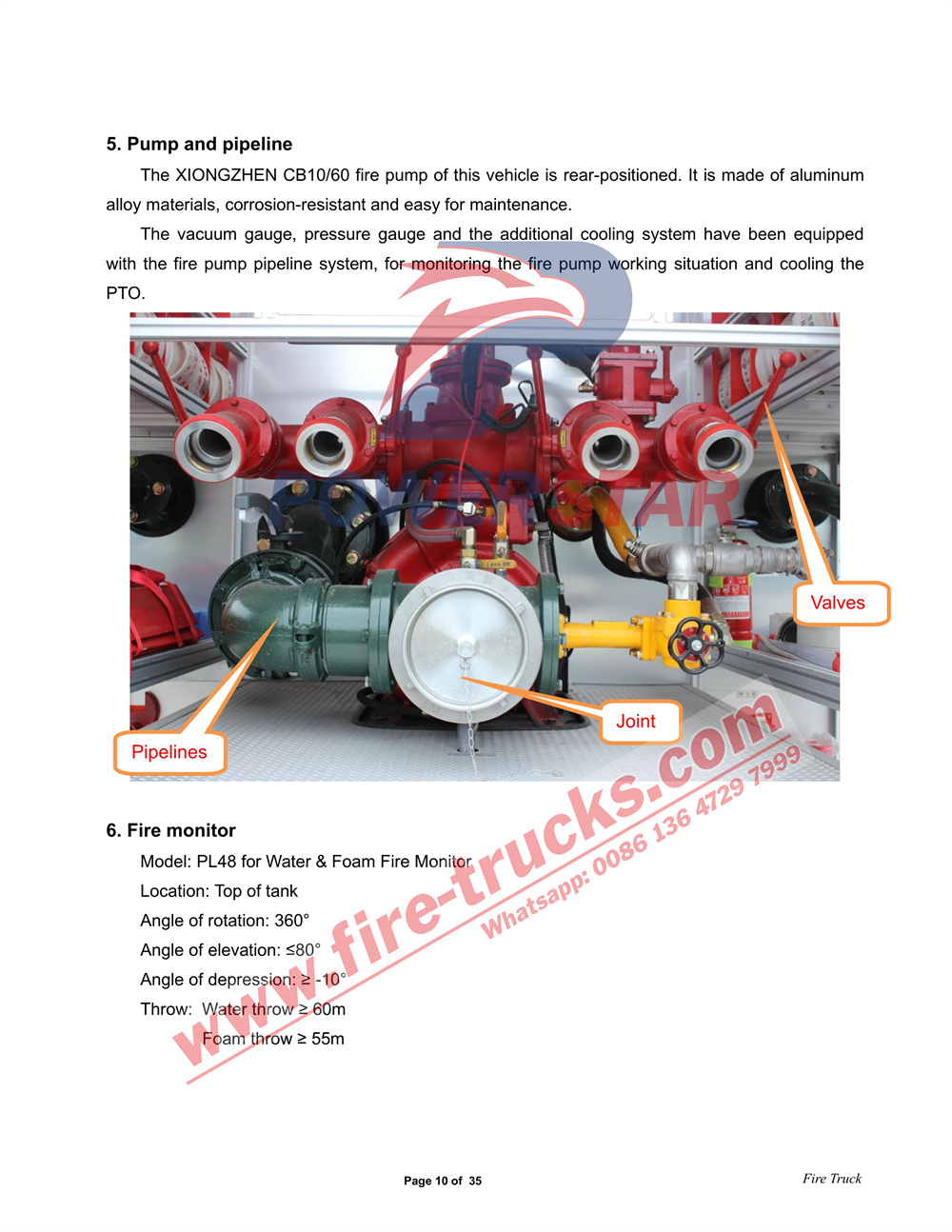

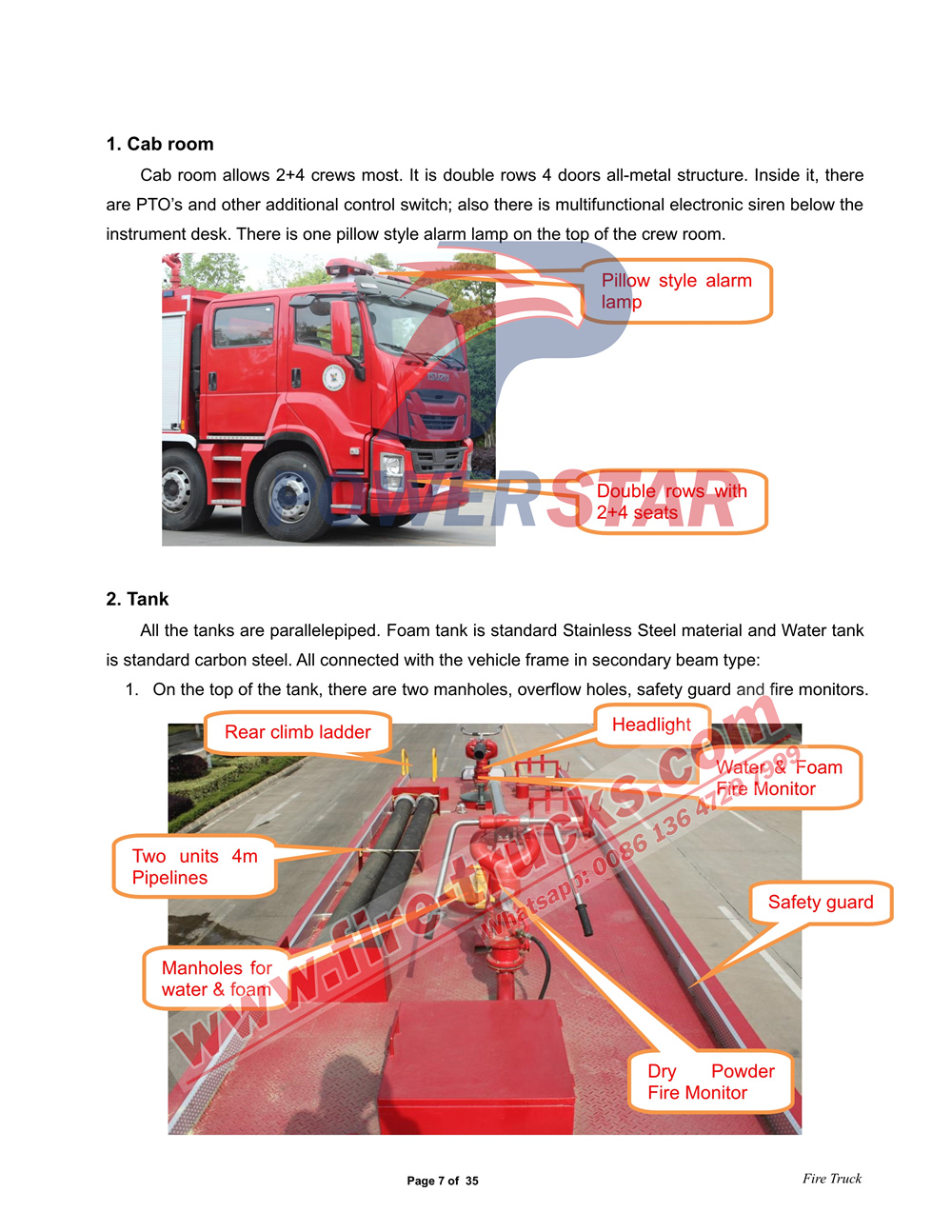

火災救助という緊急戦場において、効率的で信頼性の高い消防車は、消防士が火の悪魔と戦うための強力な武器です。各消防車は高度な技術と綿密な設計を体現し、消火と救助のための貴重な時間を稼ぎ、災害による損失を最小限に抑えることを目指しています。 POWERSTAR Isuzu GIGA 8X4 乾燥粉末水泡消防車 今回詳しくご紹介するのは、そんな複数の機能を統合した救助兵器です。 いすゞGIGA VC66 8X4シャーシ、複列キャブを採用し、2 + 4人が一緒に火災現場に駆けつけることができます。1850 + 4575 + 1370mmのホイールベースは優れた走行安定性を提供します。ISUZU 6WG1-TCG61 460馬力エンジンとFAST 12速ギアボックスを搭載し、パワフルでスムーズにシフトします。消火システムは12mを装備しています。 ³ 炭素鋼製水タンク、3.4m ³ ステンレス製フォームタンク、2m ³ ステンレス製の粉末消火タンクを備え、CB10/60消火ポンプ、PL48消火モニター、PF30粉末消火モニターを統合し、水、泡、粉末消火のマルチモード消火を実現します。また、消火活動を支援するための一連の消防設備も搭載されています。 次に、以下のマニュアルを組み合わせて、この消防車のさまざまな性能と操作のポイントを深く理解しましょう。 記事の冒頭からマニュアルの完全版をダウンロードできます。

消防の分野において、効率的で信頼性の高い消防車は、公共の安全を確保するために不可欠かつ重要な設備です。ISUZU GIGA 8cbm 水槽付消防車は、消防・救助のために設計された特殊車両として、その優れた性能と完璧な構成により、多くの消防署の第一選択となっています。本マニュアルでは、この消防車の主要構成部品、技術パラメータ、動作原理、操作ガイドライン、メンテナンスポイントについて詳細に解説し、ユーザーが車両の性能をより深く理解し、緊急事態において迅速かつ効果的に任務を遂行できるようにすることを目的としています。   ISUZU GIGA 4x2 8cbm 水槽付消防ポンプ車は、消防活動のために設計された特殊車両です。強力な積載能力と優れた性能を備えたISUZU GIGA大型トラックのシャーシを採用しています。8000Lの大容量水槽を搭載しており、長期的な大規模な消防活動に十分な水源を保証します。水槽は高品質の炭素鋼材で作られており、内部は特別な処理が施されているため、構造の強度を確保し、腐食や汚染を効果的に防止します。 消防ポンプに関しては、CB10/60消防ポンプ（60L/s、1.0MPa）を搭載しており、大流量と高圧力を特徴としています。水槽から水を迅速に汲み上げ、高圧放水銃や消防カノンを通して放水し、火元を効果的に抑制することができます。CB10/60消防ポンプは操作が容易で、性能が安定しています。消防車における主要な設備の一つです。   強力な水槽と消防ポンプに加えて、ISUZU GIGA 8cbm 水槽付消防車は、PS40消防モニター（40L/s、0.8MPa、射程≥65メートル、俯仰回転 -30°+70°）も搭載しています。この消防カノンは、射程が長く、カバーエリアが広いという利点があります。様々な火災状況に応じて、噴射角度と流量を柔軟に調整し、的確な消火を行うことができます。同時に、消防カノンの操作も非常に簡単です。消防士は、簡単な操作ハンドルで様々な噴射動作を容易に完了させることができます。   車両のその他の構成においても、ISUZU GIGA 8cbm 泡混合水槽付消防救助車は優れた性能を発揮します。機器箱とポンプ室には、吸水器、送水器、濾水器、ホース、放水銃、斧、シャベル、ツルハシ、レンチ、防火服など、完全な消防機器が装備されており、様々な複雑な火災現場の消防・救助ニーズに対応できます。さらに、車体は高強度素材で作られており、様々な安全保護装置が装備されているため、消防・救助中の安全性を確保します。    ISUZU GIGA 8cbm 水槽付消防車を使

HOWO 6x4 水泡粉末消防車は、効率的な消火と多機能救助を統合したハイエンドの消防設備であり、複雑で変化しやすい火災現場に対応するように設計されています。このモデルは、水、泡、粉末の3種類の消火剤を統合し、大容量貯蔵タンクと高度な噴射装置を備えているため、様々な種類の火災において優れた性能を発揮します。車両はHOWO 6x4シャーシとWD615.69ディーゼルエンジンを採用しており、強力なパワーと優れたオフロード性能を備えています。様々な複雑な道路状況に適応し、消防救助活動に確実な保証を提供します。 車両には最大10,000Lの容量の水槽が装備されており、消防砲に十分な水を継続的に供給し、長時間の消火活動のニーズを満たすことができます。同時に、1000Lの泡水槽と500Lの粉末水槽により、様々な種類の火災への対応に多くの選択肢を提供します。油火災、固形物火災、ガス火災のいずれであっても、HOWO 6x4は迅速に対応し、効果的に火災を制御します。   消火設備に関して、車両にはCB10／60-TB消防ポンプ（定格流量60L／s、圧力1.0MPa）が装備されており、消火剤を迅速に消防モニターに送ることができます。PL8／48消防モニターは射程が長く（水≧70メートル、泡≧60メートル）、流量48L／s、圧力0.8MPa、広範囲をカバーします。噴射角度と流量は火災に応じて調整でき、的確な消火を実現します。PF5-15／40粉末モニター（定格流量460L／s、圧力0.8MPa、射程≧42メートル）は、粉末消火用に特別に使用されます。コンパクトな構造で操作が容易で、粉末の噴射が均一で、消火効果が著しいです。    車両の機器ボックスとポンプ室には、吸水器、水フィルター、配水器、消防ホース、解体工具、防護具など、豊富な消防設備が備えられており、消防士にあらゆる面からの保護を提供します。日常訓練から実際の救助まで、HOWO 6x4は様々なニーズを満たし、消防士にとって強力な支援となります。   HOWO 6x4水泡粉末消防車は、モジュール設計と多媒体組み合わせをコアな利点としており、現代の消防隊にとって信頼できる選択肢です。このマニュアルでは、車両の主要な技術パラメーター、構造構成、動作原理、操作手順、消防設備、注意事項、保守点、消防ポンプシステムの一般的な故障と処理などを詳細に説明することで、ユーザーが車両を正しく理解し操作し、最適な性能を確保できるようにします。 こちらがHOWO 6x4水泡粉末消防車のマニュアルです。HOWO 6x4 水・泡・粉末消防車のマニュアルです

生死を分ける緊急救助の現場において、優れた性能と装備を備えた消防車は、消防隊員にとって間違いなく最も信頼できる仲間です。本日、皆様にご紹介するのは、いすゞギガ4x2 6cbm消防車です。効率的なパワー、高度な装備、優れた操作性を兼ね備えたこの消防用車両は、救助活動に無限の可能性をもたらします。   いすゞギガ4x2 6cbm泡消火車は、安定した車体とパワフルな心臓部であるいすゞ6UZ1-TCG61 380HPエンジンにより、並外れた救助能力を発揮します。このエンジンは、強力で様々な複雑な救助シナリオのニーズに対応できるだけでなく、燃費と排出ガス制御においても業界トップレベルに達しています。それに合わせたFast 12速ギアボックスにより、ドライバーは様々な道路状況を容易に処理し、正確なパワー出力を簡単に実現できます。   上部構造に関しては、いすゞギガ4x2 6cbm泡混合水利消防車は、4立方メートルの炭素鋼製水槽と2立方メートルのステンレス鋼製泡水槽を搭載し、十分な消火剤の備蓄を確保しています。ポンプ室には、高性能CB10/60消防ポンプ（60L/s）を搭載しており、大流量と安定した圧力を特徴としています。消火剤を指定された場所に迅速に輸送し、様々な火災現場の消火ニーズに対応できます。同時に、ポンプ室には圧力計や流量計などの監視機器も装備されており、ポンプの稼働状況をリアルタイムで表示し、消火作業の安全と正確性を確保します。屋根に取り付けられたPL48消防砲は、射程距離が60メートル以上、流量が48L/sで、ピッチ（-15°～+75°）と水平回転（0°～360°）を遠隔操作で調整でき、高層ビルや大規模火災に適しています。長距離と調整可能な角度により、この車の消火能力は質的に向上しました。高所火災源であっても地上火災であっても、迅速かつ効果的に制御できます。   さらに、機器ボックスとポンプ室には、消火栓、ろ過器、分水器、消防ホース、放水銃、泡ノズル、解体工具、照明機器など、消火活動に必要な機器がすべて揃っており、消防隊員に包括的な救助支援を提供します。これらの機器の合理的な配置と使いやすい設計により、救助効率がさらに向上します。同時に、車両には高度な通信システムとナビゲーションシステムも搭載されており、救助活動中も指令センターとリアルタイムで連絡を取り合い、火災現場の情報や指示をタイムリーに得ることができます。   この操作マニュアルは、いすゞギガ泡消火車の使用に関する包括的な指示を提�

火災モニターはHOWO消防車の重要な消火コンポーネントであり、その性能は消火効率と運用安全性に直接影響を及ぼします。緊急時の安定した運用を確保するには、体系的かつ科学的な日常メンテナンスが不可欠です。このガイドでは、HOWO消防車の重要なメンテナンスポイントについて詳しく説明します。 HOWO消防車 モニターは、ユーザーが機器の寿命を延ばし、最適な消火効果を確保するのに役立ちます。 1. 定期的な清掃：汚れの蓄積を防ぐ HOWOタンカー消防車の火災モニターは、過酷な消火環境に頻繁にさらされるため、埃、グリース、スケールなどが蓄積しやすく、ノズルの詰まりや機械の動作の妨げとなる可能性があります。モニターの外側は、柔らかい布と中性洗剤で定期的に拭いてください。金属やシールを腐食させる可能性のある強酸や強アルカリは避けてください。内部通路は、残留物の蓄積を防ぐため、定期的に低圧の清浄水で洗い流してください。清掃後は、湿気による錆を防ぐため、すべての部品が乾燥していることを確認してください。 2. 主要部品の潤滑：スムーズな動作の確保 適切な噴霧角度と圧力制御を維持するために、モニターの回転機構、調整バルブ、ジョイントは柔軟性を維持する必要があります。可動部品、特にスイベルベアリングと調整ハンドルには、専用の潤滑剤（シリコン系グリースや耐熱性オイルなど）を使用してください。給油頻度は使用状況によって異なります。頻繁に使用する車両では毎月の点検、使用頻度の低い車両では四半期ごとのメンテナンスが必要です。過剰なグリースは埃を吸着し、性能を低下させる可能性があるため、給油しすぎには注意してください。 3. 包括的な検査：潜在的な故障を早期に検出する 各操作の前後に、HOWO テンダー消防車モニターで次の基本的なチェックを実施します。 • ノズル: 変形や詰まりがないか確認し、水が均一に分散されることを確認します。 • パイプとバルブ: 漏れ、亀裂、接続部の緩みがないか点検し、すべてのボルトとクイックカップリングを締めます。 • シール（O リング、ガスケット）：圧力損失を防ぐため、摩耗または老朽化している場合は交換してください。 • 電気部品（リモート制御モニター用）：制御回路とモーターをテストして、湿気による短絡を防止します。 定期的な検査により、予期しない故障が大幅に減少し、モニターを常に稼働可能な状態に保つことができます。 4. 防錆・腐食：機器の

現代の消防設備システムにおいて、粉末消防車は、その迅速な対応と高効率の消火能力により、様々な種類の火災に対応する上で重要な役割を果たしています。 いすゞ粉末消防車 優れたエンジニアリング設計を誇るいすゞ消防車は、化学プラント、発電施設、輸送機関といった産業において重要な資産となっています。この記事では、いすゞ消防車の5つのコア構造と機能を詳細に分析し、消防の専門家がこの特殊車両を包括的に理解できるよう支援します。 ISUZU乾燥粉末消防車の構造は、主に排出システム、消火薬剤貯蔵庫、動力伝達システム、制御システム、車体で構成されています。 1. ジェッティングシステム いすゞ製粉末消防車の中核部品である散布システムは、消火効率と消火範囲を直接左右します。このシステムは通常、高圧水ポンプ、粉末散布管、ウォーターカーテンノズルで構成されています。高圧水ポンプは散布に必要な水圧を供給し、粉末散布管は乾燥粉末を火災現場に送り込み、ウォーターカーテンノズルは防護用の水バリアを形成して火災を周囲環境から遮断します。 2. 消火剤貯蔵タンク いすゞの粉末消防車は、多量の乾燥粉末消火剤を搭載しており、様々な火災の消火に高い効果を発揮します。貯蔵タンクは通常、1つまたは複数の粉末タンクで構成され、パイプラインを介して噴射システムに接続されています。 3. 動力伝達システム いすゞの粉末消防車は、高圧水ポンプや空気圧縮機などの機器を駆動するための動力源として、主に内燃機関を採用しています。動力伝達システムは、主にエンジン、変速装置、油圧システムで構成されています。 4. 制御システム いすゞ粉末消防車の制御システムは、主に放出システムの制御、水ポンプの起動・停止、消火剤の放出量の調整に使用されます。このシステムを通じて、消防士は放出システムの操作を微調整し、最適な消火活動を行うことができます。 5. 車体 いすゞ製粉末消防車の車体は、シャーシ、運転席、そして粉末貯蔵室で構成されています。シャーシは通常、様々な作業環境に適応できるよう、高耐久性・高機動性の自動車用シャーシを改造したものです。運転席にはオペレーターが座るほか、操作インターフェースと安全保護機能が備わっています。粉末貯蔵室は通常、車両後部に配置され、乾燥粉末消火剤が保管されています。 ISUZU粉末消防車の5つの主要システムを分析すると、このプロフェッショナルな消防車が細部に至るま

いすゞ消防車4HK1-TCエンジン整備マニュアル（いすゞ消防車のエンジン修理マニュアル、またはいすゞ消防車の整備手帳とも呼ばれる）いすゞ消防車4HK1-TCエンジンは、消防車に広く使用されている高性能ディーゼルエンジンであり、信頼性、耐久性、高効率で知られています。エンジンの長期的な安定稼働を確保するために、定期的な保守と修理が不可欠です。この記事では、いすゞ消防車4HK1-TCエンジン整備マニュアルの主要な内容を簡単に紹介し、保守担当者がより良く理解し、運用できるよう支援します。1. エンジン概要4HK1-TCエンジンは、排気量5.2リットル、最大出力190馬力の4気筒直列ターボチャージディーゼルエンジンです。このエンジンは、高度なコモンレール燃料噴射システムと電子制御ユニット（ECU）を使用して、より高い燃料効率と低排出量を実現しています。2. 日常点検日常点検は、エンジンの正常な稼働を確保するための基礎です。整備マニュアルには、オイルと冷却水のレベル点検、エアフィルターの清掃または交換、燃料フィルターの交換など、日常点検項目が詳細に記載されています。さらに、マニュアルには、エンジンオイルとオイルフィルターの定期的な交換（通常は5,000キロメートルごとまたは6か月ごと）に関する推奨事項も記載されています。3. 故障診断整備マニュアルには、保守担当者が問題を迅速に見つけて解決するのに役立つ詳細な故障診断手順が含まれています。マニュアルには、一般的な故障コードとその意味がリストされており、対応する解決策が提供されています。たとえば、エンジン出力が低下している場合、マニュアルは保守担当者に燃料系、ターボチャージャー、排気系などを検査するよう指示します。4. オーバーホールと部品交換オーバーホールまたは部品交換が必要なエンジンについては、整備マニュアルに詳細な手順と注意事項が記載されています。たとえば、ピストンリング、バルブガイド、ベアリングなどの主要部品を交換する場合、マニュアルには、取り外しと取り付けの手順、必要な工具、トルク仕様などが詳細に記載されています。5. 安全上の注意整備マニュアルでは、安全な作業の重要性を特に強調しています。保守作業を行う前に、エンジンが完全に冷却され、電源が切れていることを確認する必要があります。さらに、マニュアルには、手袋、ゴーグル、保護服などの個人用保護具の使用に関する推奨事項も記載されています。セクション1Aエンジン制御システム目次ページエンジン制御システム… 1A- 4 注意事項 1A- 4機能と動作原理. 1A-5 部品構成図… 1A-21 回路図… 1A-25 故障の診断方法1A-42 故障診断メーターによる故障診断操作手順1A-48 機能検査概要… 1A-50 問い合わせ. 1A-51 エンジン制御システム検査. 1A-53 故障診断メーターデータリスト1A-55 故障診断メーターデータリストの内容1A-58 故障診断メーター出力1A-64 故障診断メーター起動失敗. 1A-65 故障診断メーター通信失敗（参考）1A-67 ECMとの通信失敗（参考）1A-71 始動システム確認. 1A-74 エンジンMIL点灯電気回路システム確認. 1A-77 エンジンMIL点滅電気回路システム確認. 1A-78 排気ガス再循環（EGR）制御システム検査. 1A-80 暖機制御システム検査. 1A-84 排気ブレーキ／空気入口制限制御システム検査. 1A-87 ダイアグノスティックトラブルコード（DTC）概要… 1A-92 DTC P0016（フラッシュコード16）1A-95 DTC P0087（フラッシュコード225）1A-97 DTC P0088（フラッシュコード118）1A-103 DTC P0089（フラッシュコード151）1A-109 DTC P0091、P0092（フラッシュコード247）1A-112 DTC P0093（フラッシュコード227）1A-116 DTC P0107、P0108（フラッシュコード32）1A-122 DTC P0112、P0113（フラッシュコード22）1A-127 DTC P0117、P0118（フラッシュコード23）1A-132 DTC P0122、P0123（フラッシュコード43）1A-137 DTC P0182、P0183（フラッシュコード211）1A-142 DTC P0192、P0193（フラッシュコード245）1A-147 DTC P0201、P0202、P0203、P0204（フラッシュコード271、272、273、274）… 1A-157DTC P0217（フラッシュコード542）… 1A-170DTC P0219（フラッシュコード543）… 1A-172 DTC P0234（フラッシュコード42）… 1A-175DTC P0299（フラッシュコード65）… 1A-178DTC P0335（フラッシュコード15）… 1A-182 DTC P0336（フラッシュコード15）… 1A-187 DTC P0340（フラッシュコード14）… 1A-190 DTC P0341（フラッシュコード14）… 1A-195 DTC P0380（フラッシュコード66）… 1A-198 DTC P0381（フラッシュコード67）… 1A-201 DTC P0404（フラッシュコード45）… 1A-205 DTC P0409（フラッシュコード44）… 1A-208 DTC P0477、P0478（フラッシュコード46）… 1A-212 DTC P0500（フラッシュコード25）… 1A-216 DTC P0502、P0503（フラッシュコード25）… 1A-218 DTC P0563（フラッシュコード35）… 1A-223 DTC P0601（フラッシュコード53）… 1A-225 DTC P0602（フラッシュコード154）… 1A-226 DTC P0604、P0606、P060B（フラッシュコード153、51、36）… 1A-228 DTC P0641（フラッシュコード55）… 1A-230 DTC P0650（フラッシュコード77）… 1A-233 DTC P0651（フラッシュコード56）… 1A-237 DTC P0685、P0687（フラッシュコード416）… 1A-241 DTC P0697（フラッシュコード57）… 1A-245 DTC P1093（フラッシュコード227）… 1A-248 DTC P1261、P1262（フラッシュコード34）… 1A-253 DTC P1404（フラッシュコード45）… 1A-255 DTC P1621（フラッシュコード54）........................................................................................................ 1A-257 DTC P2122、P2123（フラッシュコード121）........................................
