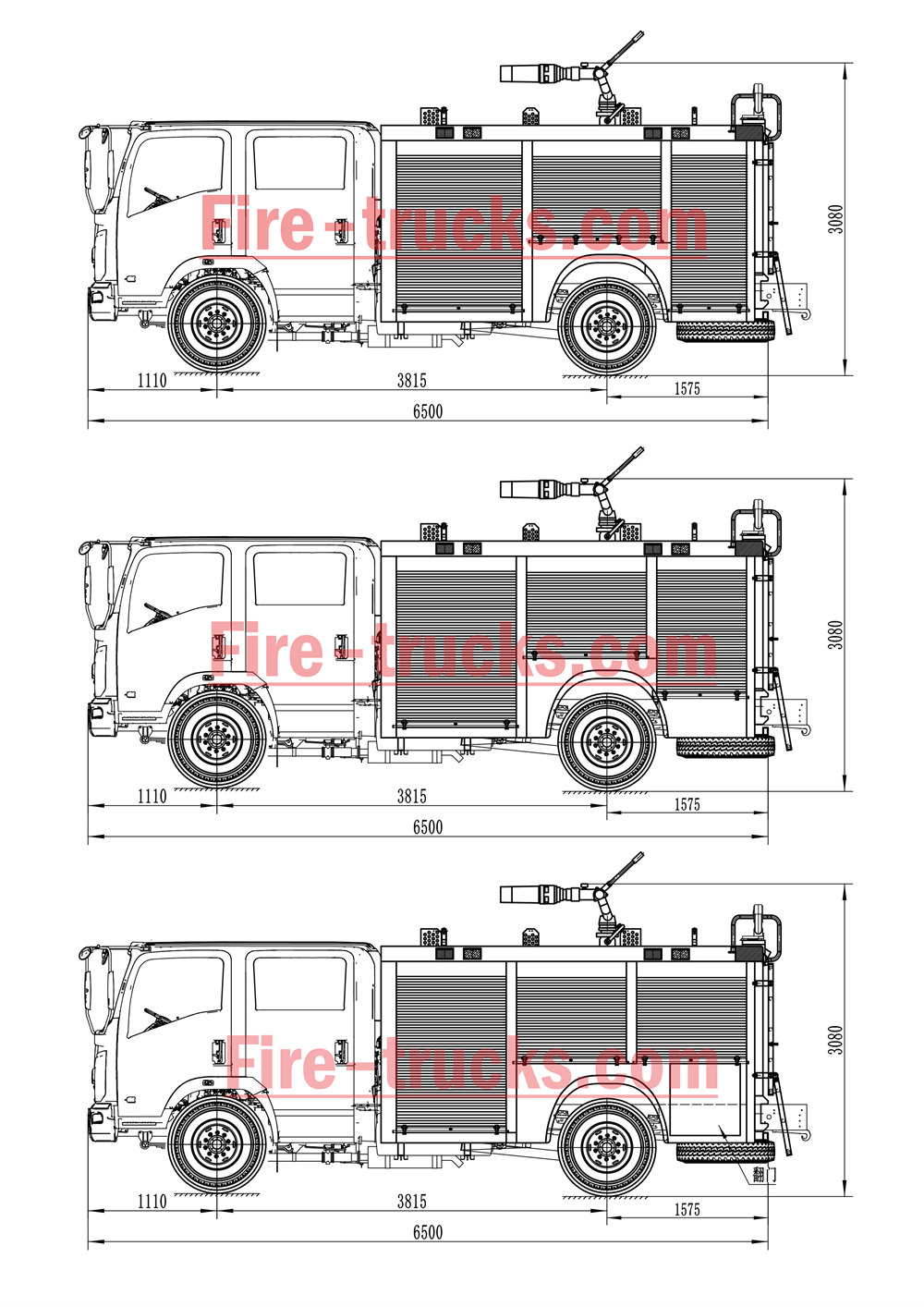

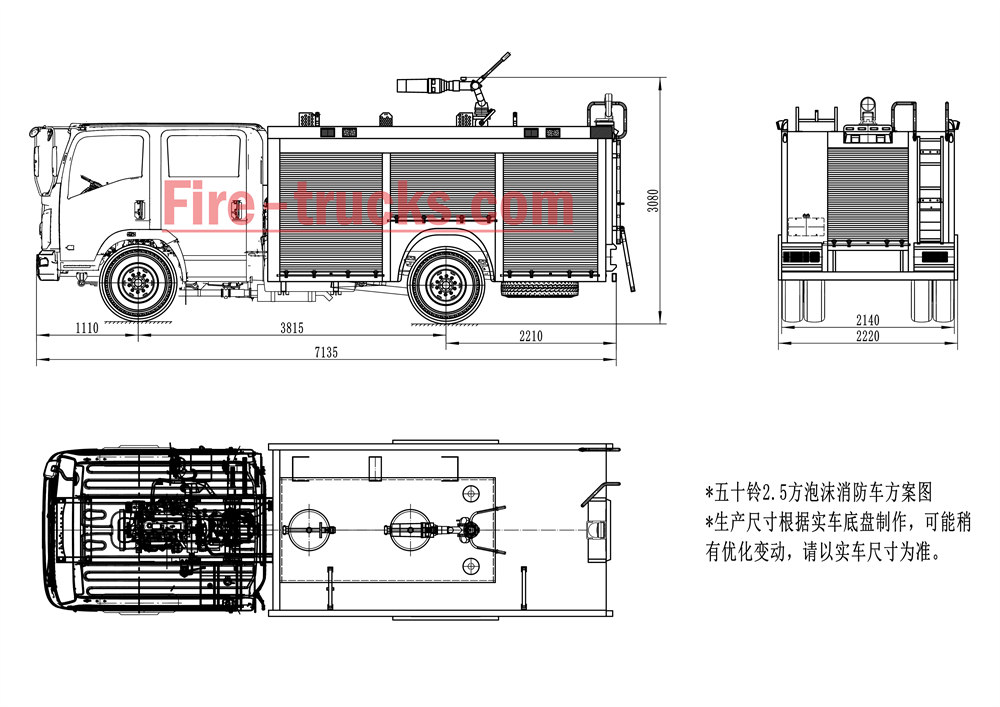

いすゞELF 700P 2500リットル泡消火器の技術図面

8x4 HOWO石油化学用泡沫消防車とも呼ばれるHOWO消防車シャーシ配置図または8x4 HOWO産業用泡沫消防車技術図面であるこの3D構造技術図面は、石油化学火災救助プロジェクト向けに、シャーシ、液体タンク、消火システムおよび補助装置の全体配置を完全に可視化しています。Sinotruk HOWO大型8×4三軸シャーシを基に、図面には2列乗員キャブ、高出力ディーゼルエンジン、トランスミッションおよび耐荷重フレームが明確に示され、大容量の水タンクと泡タンクに対する安定した積載能力を反映しています。     PDFダウンロード： 8x4 HOWO石油化学用泡沫消防車構造3D図面     名称 モデル エンジン 薬剤 ポンプ 放水銃 制御 工具 HOWO消防車両 8x4 大型 MC44.16-61 460HP 20,000L水 5,000L泡 CB10/120 PL10/100 統合型 完全装備           このHOWO消防車上部ボディ図面は、中間部分に分離式の防錆水タンクと泡タンクを表示しており、内部バッフル、液位センサーおよびオーバーフロー保護構造を完全に備えています。後部ポンプ室の配置には、高流量消防ポンプ、自動泡混合装置、統合油圧制御パネルおよび全ステンレス配管が示され、石油火災や化学火災に対する単独または混合式の水・泡放出機能を強調しています。   8x4 HOWO混合薬剤消火車エンジニアリング図面   8x4大型泡水消防車CAD図面   8x4石油化学用泡沫消防車2D・3D図面   12輪HOWO消防車シャーシ配置図   車両の上部ボディは完全密閉構造を採用しています。他の泡沫消防車とは異なり、車体周囲に消防装備ボックスはありません。その代わり、左右のサイドガードに2個以上の小型装備ボックスを備えています。車体は内部タンク型構造設計を採用し、総タンク容量は25立方メートルで、水タンク20立方メートルと泡タンク5立方メートルを含みます。   8x4 HOWO石油化学用泡沫消防車   泡タンク付き大型8x4消防車 車載消防装備   消防制御パネル   食品加工・ケータリング     ルーフ搭載型電動放水銃、側面ツールキャビネット、吸水および放水配管にはすべて寸法データが表示されています。この詳細な8x4 HOWO産業用泡消火車の技術図面は、工場生産、顧客による技術レビュー、プロジェクト入札書類の提出をサポートし、顧客が構造ロジック、メンテナンス位置、設備の適合関係を直感的に把握できるようにするとともに、高リスク石油化学プラントの消防保護基準への完全な適合性を検証します。

中国で最も専門的な乾式粉末・泡消火剤複合消防車メーカーの一つとして、POWERSTAR TRUCKSは独自の研究開発、精密製造、完全カスタマイズサービスを統合し、世界中の自治体消防隊、石油化学プラント、LNGターミナル、港湾、鉱山、工業団地に信頼性の高い多剤型消防車両を提供しています。   HOWO乾式粉末消防車工場エンジニアリング図面は、HOWO乾式粉末消防車設計図またはHOWO泡・乾式粉末消防車技術図面とも呼ばれ、さまざまな顧客の要求に基づいて作成されます。消防車の製造前には、車両の使用条件と詳細な用途を考慮する必要があります。     PDFダウンロード： HOWO乾式粉末消防車工場エンジニアリング図面       名称 モデル エンジン 消火剤 ポンプ 放水銃 制御 工具 HOWO消防車両 6×4 371HP 6000L水 2000L泡 2000L粉末 CB10/100 PL8/64 一体型 完全装備       POWERSTAR TRUCKS：中国を代表する乾式粉末・泡複合消防車の専門メーカー   HOWO乾式粉末消防車工場エンジニアリング図面   ▶トラックモデル：6×4 HOWO泡・水・乾式粉末消防車CAD図面 ▶仕様：6000L水＋2000L泡＋2000L乾式粉末 ▶適用分野：消防救助部門／自治体消防局 オリジナルHOWO消防シャーシキャブ   CAD設計消防車両   シンプルで耐久性に優れた設計         100%工場CAD図面 HOWO乾式粉末・泡・水複合消防車は、6×4から6×6までの実績ある大型シャーシを採用し、国際道路規制および熱帯沿岸地域の作業基準に完全に適合しています。耐腐食性を備えた独立型水タンク、泡タンク、窒素駆動乾式粉末タンクを装備し、3種類の消火媒体をそれぞれ単独または同時に使用できます。       100%工場厳格テスト POWERSTAR TRUCKSのすべてのHOWO乾式粉末消火車両は、納入前に専用の消防車油圧性能試験システムで、厳格な油圧性能、ポンプ耐久性、放水銃の射程範囲および塩霧老化試験を実施しています。主消火ポンプ、遠隔操作式ルーフ放水銃、自動泡混合装置、ステンレス鋼配管などの主要部品には、耐食性のSS316Lおよび青銅材料を使用し、東南アジア、アフリカ、ラテンアメリカの高温・高湿度・塩害環境に対応しています。         POWERSTAR TRUCKSは、調整可能なタンク容量、自動変速機、多仕様の消火放水銃、二言語安全表示を含む完全な個別構成に対応しています。すべての製品はCE認証および関連する消防保護認証に合格しています。海外のお客様向けに、最低24か月のグローバル保証、現地アフターサービス対応チーム、10年間のスペアパーツ供給保証を提供しています

ISUZU 4x4 RIV救助消防ピックアップまた、ISUZUピックアップ搭載4x4ラピッドレスポンダーまたはISUZUレスキューおよびRIVとも呼ばれる、軽量で機動性に優れた小型緊急消防車です。そのコンパクトなサイズと優れた機動性により、大型消防車では進入が困難な狭い農村道路、山道、住宅街の道路、工業団地のアクセス道路、学校周辺の道路などを容易に走行できます。     ▶トラックモデル：ISUZUピックアップ搭載4x4ラピッドレスポンダー CAD図面 ▶S仕様：600 L水 + 200 L泡 ▶適用分野：消防救助部門 / 市消防局     PDFダウンロード：ISUZU 4x4 RIV救助消防ピックアップ設計図.pdf   名称 モデル エンジン 薬剤 ポンプ 放水銃 制御 工具 ISUZU消防ピックアップ 4x4オフロード 4KH1/143HP 600L水 200L泡 JBQ5.5 PL8/24 統合型 フル装備       Powerstar ISUZU 4x4 RIV消防ピックアップは、ISUZU 2026年モデルのオフロードピックアップシャーシ、純正ISUZU 4KH1 143HPディーゼルエンジン、ISUZU 5速マニュアルギアボックス、265/60R18タイヤを採用し、ABSおよびエアコンを装備しています。上部ボディには600L水タンクと200L泡タンク、高性能消防ポンプおよび放水銃を搭載しています。空港、鉱山地域、工業団地などで補助緊急車両として使用でき、大型消防車が到達できない消火活動の死角へ迅速に到達し、緊急対応の空白を埋め、迅速な到着と効率的な対応を実現します。   ISUZU消防ピックアップ前面左側ビュー ISUZU RIV前面右側ビュー     消防救助ピックアップ後面左側ビュー 4x4消防ピックアップ後面右側ビュー                 工場での顧客によるISUZUピックアップ搭載4x4ラピッドレスポンダーのテスト：   ISUZU軽量救助消防ピックアップトラック放水銃テスト     いすゞ4輪駆動消防ブラシピックアップトラック 放水銃試験   新型オフロードいすゞ消防ピックアップ ホースリール放水試験   新型オフロードいすゞ消防ピックアップ ホースリール放水試験   ご覧くださいあなたの興味を引く可能性がある、その他の消防車技術図面をご覧ください：   ● いすゞ消防救助車の設計図 ● ISUZU GIGA 水フォーム消防車の技術図面 ● いすゞ消防ピックアップトラックの技術図面 ● HOWO 救助消防車搭載クレーンの技術図面

ISUZU 4x4 オフロード消防車ISUZUの純正技術によるトラックシャーシをベースに専門的に設計・製造された車両で、オプションのシャーシモデルにはホイールベース3360mmのQL1070BUHWYとホイールベース3815mmのQL1070BUKWYがあります。120HPエンジンと排気量2999mlを搭載し、MSB 5速マニュアルギアボックスと組み合わせることで、効率的な動力出力と低燃費を実現します。4x4オフロード駆動モデルは、山林作業用のキャビン内制御ボタンを備え、消防・救助用具一式を装備しています。これらすべてにより、新設計のISUZU NKR 4x4 AWD消防車は理想的な山林救助車両となっています。   PDFダウンロード： ISUZU NKR 4x4 オフロード消防救助車の設計図   名称 モデル エンジン エージェント ポンプ 放水銃 制御 工具 いすゞ消防車 4x4 オフロード 4KH1CN6LB 120HP / 2999cc 2000L 水 500L 泡消火剤 CB10/30 PL8/24 統合型 完全装備   森林火災消火用ISUZU 4x4 オフロード消防車   ISUZU NKR 4x4 オフロード山林消防車の製造方法 ⇓ ISUZU山林消防車は、森林火災の消火に使用される特別設計の4x4オフロード消防車です。ISUZU NKR 4x4オフロードトラックシャーシの先進的な特性を全面的に活用しており、各トラックシャーシは4x4仕様に改造された後、山林での試験を実施します。これには40度を超える傾斜角での登坂や、ぬかるみからの脱出試験も含まれます。キャビン内のエア制御バルブにより、切り替えをより便利に行うことができます。 4x2 / 4x4 駆動モデル 高速 / 低速 オプション 名称 ISUZU消防車 キャビン NKR、色と塗装は選択可能 運転 左ハンドル 4x4 オフロード エンジン 4KH1CN6LBディーゼルエンジン、120HP、排気量は2999cc トランスミッション MSB 5速マニュアルタイプ、5速前進・1速後退 ホイールベース 4500 mm タイヤ 7.00R16、6+1本   荒野走行試験後、ISUZU 4x4オフロードトラックのシャシーは、消防タンク上部ボディキットの設計および製造のためPOWERSTAR工場に送られます。カスタマイズされた2000リットルの水タンクと500リットルの泡タンクを搭載し、すべてステンレス鋼304材を使用し、内部にはバッフルを設計しています。サンドイッチPTOはMSB 5速マニュアルギアボックスから動力を取得し、シャフトを介して後部搭載のCB10/30消防ポンプへ伝達します。上部にはPL8/24水泡消火モニターを搭載しています。詳細仕様および3D図面は以下の通りです。 容量 2000L水タンクおよび500L泡タンク タンク材質 ステンレス鋼SS304材、厚さ4mm 消防ポンプ 中国トップブランドCB10/30モデル 流量：30

モルドバ緊急用いすゞ消防サービスピックアップまた、いすゞ消防救助ピックアップまたはいすゞRIVピックアップとも呼ばれ、高い機動性と優れたオフロード性能を組み合わせ、さまざまな救助ニーズに対応します。都市部では、狭い道路や地下駐車場を巧みに走行し、故障車両を迅速に牽引できます。複雑な地形では、山岳地帯や砂地へ進入して人員の捜索救助や物資輸送を行えます。   さらに、モジュール式の改造により、小型消防車、緊急電源車、排水・洪水対策車両へと変換でき、初期消火、電力供給の確保、都市浸水対策に活用され、緊急救助および自治体エンジニアリング向けの高効率な装備となります。     モルドバ緊急用いすゞ消防サービスピックアップの図面共有   モルドバ緊急用いすゞ消防サービスピックアップの図面共有     高速道路事故修理 ISUZUピックアップトラック救助車両は、コンパクトで機敏な車体により、高速道路事故現場へ迅速に到達できます。持ち上げおよび牽引によって故障車や損傷車を移動でき、車載解体工具、救急キット、消火器などの装備を活用して、閉じ込められた人の救助、初期火災への対応、道路の効率的な復旧、高速道路の交通秩序および運転者・乗員の安全確保を支援します。     緊急回線修理 ISUZUブランドのピックアップトラック救助サービス車両は、発電機と修理工具を装備し、緊急回線修理を支援して通信ネットワークの迅速な復旧を確保でき、緊急通信支援における重要な戦力となります。     地震救助 地震発生後、ISUZU 4X4ピックアップトラックは、優れたオフロード性能を活かして被災地域の奥深くまで進入し、解体工具や生命探知装置を搭載して閉じ込められた人々を捜索し、緊急物資を輸送します。また、一時的な指揮拠点や電力供給ノードとしても機能し、地震地域のライフライン復旧を支援します。     交通事故救助 ISUZUピックアップトラック緊急サービス車両は、交通事故現場へ迅速に駆け付け、現場警戒、負傷者救助、道路清掃、交通規制を実施し、事故処理と緊急対応に協力します。道路交通を迅速に回復し、事故救助の安全性と効率性を最大限確保します。         ISUZUピックアップ消防サービス車両向け緊急救助装備一覧   分類 装備名 仕様 数量 用途 構成レベル 消火・給水システム 車載消防ポンプ 中低圧 1.0～2.0MPa 1セット 火災現場での加圧給水 必須   消防ホース Φ65 1巻あたり20m 4～6巻 送水および接続 必須   直射・噴霧

Sinotruk Sitrak都市用主力消防車また、HOWOブランド民間防衛消防車またはHOWOシャーシ都市消防部門トラックとも呼ばれる当社製車両は、中国国家大型トラックグループ傘下の中国済南トラック株式会社が製造したZZ5206N471GF5クラス2トラックシャーシをベースに構築されています。純正ダブルキャブを装備し、運転手を含む最大6名の乗員を収容でき、快適で柔軟な運転体験を提供します。   PDFダウンロード:SITRAK都市消防救助車設計3D図面   SITRAK都市消防救助車設計図面   HOWOブランド民間防衛消防車には、WIT-CAFS-PRO-60/100車載圧縮空気泡システムが搭載されており、泡生成を簡単に操作できるほか、完全自動のリアルタイム高精度マイコン制御、多重保護および警報システムを備えています。消防士は、複雑な火災現場の状況に応じて、押しボタンで乾式泡や湿式泡など異なる消火泡タイプを便利に選択できます。このシステムにはA級泡消火剤およびB級泡消火剤の両方が事前充填されており、優れた環境性能を備えながらA級およびB級火災を効率的に消火・制御でき、消防車の消火効率を大幅に向上させます。       HOWOシャーシ消防部門トラック主な仕様: 項目 仕様 モデル CS5180GXFAP60／S6 全体寸法 9200 × 2520 × 3600 mm 車両総質量 18450 kg 液体容量 4500 L（水）；600 L（A級泡）；1000 L（B級泡） 最高速度 110 km/h 消防ポンプ定格流量 60 L/s @ 1.0 MPa 放水銃定格流量 48 L/s @ 0.8 MPa 放水銃到達距離 ≥70 m（水）；≥60 m（B級泡） フロントウインチ仕様 最大牽引力：75 kN；駆動方式：電動 昇降式照明仕様 最大地上高：≥8.3 m 接近角／離脱角 15° / 11°   SINOTRUK HOWO都市消防車3D図面   SINOTRUK HOWO都市消防車3D図面     SINOTRUK HOWO都市消防車容量: 項目 仕様 容量 4500 L 水；600 L A級泡；1000 L B級泡 材質 304ステンレス鋼板製のタンク本体- タンク側板および端板：厚さ3 mmのステンレス鋼板 - タンク上板：厚さ3 mmのステンレス縞鋼板 構造 内蔵型防波板を備えた鋼板溶接構造 装備 - クイックロックおよびクイックリリース装置付きマンホールカバー2個- 液面指示計3個 - 手動バルブで制御される排出口3個 - ブリーザーバルブポート2個 - オーバーフロー装置1個 - A級泡充填口1個 技術要件 XF 39の関連規定に適合消防車両－要求事項および試験方法   HOWOブランド民間防衛消防車の図面   HOWOブランド民間防衛消防車の図面   HOWO都市型消防車搭載圧縮空気泡消火システム 項目 湿式泡     乾式泡     主なシステムパラメータ 流量 (L/min) 射程 (m) 膨張率 比率 流�

いすゞシャーシ消防車ボディビルダー向けユーザーマニュアル、いすゞ消防車シャーシボディ組立マニュアル、いすゞ消防車ボディビルダーハンドブック、またはいすゞ消防車ボディ製作ユーザーマニュアルとも呼ばれるこの資料は、消防車改造メーカー向けに特別に設計された中核的な技術ガイドです。いすゞの成熟した商用シャーシを基盤として、消防車専用上部構造の改造、組立、適応に関する全工程に焦点を当て、元のシャーシ設計とカスタマイズされた消火機能の間をつなぐ重要な技術文書として機能します。   直接ダウンロード：いすゞシャーシ消防車ボディビルダー向けユーザーマニュアル             いすゞ消防車シャーシ＆ボディ組立マニュアルの中心的な内容は、シャーシの適合性を軸としています。まず、ELF、FVR、GIGAなどの軽・中・大型シリーズを含むいすゞ消防車シャーシの構造パラメータ、フレーム強度データ、動力出力インターフェース、電気システム仕様を明確にし、上部構造改造のための正確な技術指針を提供します。   次に、専用消防上部構造の取り付け基準について詳細に規定しており、水タンク／泡タンクの固定仕様、消防ポンプ（CBシリーズなど）および動力取出装置の接続要件、配管配置と密封基準、さらに機器ボックス、放水銃、その他装備の取り付け寸法と耐荷重基準を含み、改造車両の構造安定性と機能的信頼性を確保します。                           一方、いすゞ消防車ボディビルダーハンドブックでは、安全適合要件も網羅しており、改造工程で遵守すべき排出基準、道路安全規制、車両重量配分の原則を明確に定義し、不適切な改造によってシャーシ性能や走行安全性に影響が及ぶことを防ぎます。さらに、保守インターフェースの確保やメンテナンス性を考慮した設計についても指針を示しており、改造メーカーが機能性と将来の整備性のバランスを取ることを支援する、適合性が高く効率的ないすゞシャーシ消防車を製造するための必須技術マニュアルです。   ご覧くださいご興味をお持ちいただける可能性があるその他の消防車技術図面：   ●ISUZU VC66大型消防車ユーザーマニュアル ●GIGA ISUZU給水消防車操作マニュアル ●いすゞ ELF 700P 2500リットル泡消防車の技術図面 ●HOWOクレーン搭載救助消防車の技術図面

ISUZU QL1070BUKWY 泡消火車（いすゞ泡消火車、いすゞ救助消防車とも呼ばれる）の図面は、Isuzu QL1070BUKWY シャーシ、水タンクと泡消火剤タンク、消火ポンプ、配管システム、計器および電気システムなどのコンポーネントで構成されています。 いすゞシャーシの泡消火タンク式消防車は、着脱式アルミ合金製後部はしごを装備し、ポンプ室は車両後部に配置されています。タンクは鋼板溶接構造を採用し、水容量は1.36立方メートル、泡消火液容量は0.5立方メートルです。 ▶ トラックモデル： いすゞ製泡消火剤入り消防車 ▶ S 配合：水1500L＋泡500L ▶ 適用分野 消防救助隊／市消防局 トラックの積荷 仕様 プロジェクト所在地 いすゞ4x2泡消火車 1500リットル、500リットル 消防救助隊 いすゞQL1070BUKWY泡消火剤タンク消防車の図面 アイテム 仕様 車両モデル CS5070GXFPM20/Q6A 全体寸法 6800×1990×2990 mm 車両総質量 6800 kg 液体容量 1500リットル（水）、500リットル（泡） 最高速度 時速95キロ 消防ポンプの定格流量 30 L/s @ 1.0 MPa 消防モニターの定格流量 24 L/s @ 0.8 MPa 消防モニターレンジ 55m以上（水上）；42m以上（泡） 進入角／離脱角 24° / 14° 新型いすゞ2000L水泡消火車の技術図面を共有 2026年式いすゞ泡消火車CAD図面共有 2026年型いすゞキャブシャーシ消防車の図面を共有 いすゞ製泡消火車のオリジナル技術図面 いすゞシャーシの泡消火タンク消防車の技術図面 いすゞ製泡消火車の水タンクは、内壁に防錆処理を施した高品質炭素鋼板製で、泡消火剤タンクは304ステンレス鋼製です。この消防車には、CB10/30型消火ポンプとPL8/24型両用放水銃が装備されています。 アイテム 仕様 シャーシモデル いすゞ600P QL1070BUKWY、中国国家排出ガス規制ステージVI 駆動方式 4×2 ホイールベース 3815 mm 最高速度 時速115キロ エンジンモデル 4KH1CN6LB 定格電力 88kW 総質量 7020 kg いすゞ消防車の正面図 泡消火剤散布機 右前方からの眺め 泡消火車の後方からの写真 アイテム 仕様 容量 1360リットル（水）、500リットル（泡） 材料 水槽：内部に防錆処理を施した高品質炭素鋼板製。 底板：4mm厚炭素鋼板 サイドプレートおよびエンドプレート：3mm厚の炭素鋼板 - 上部プレート：3mm厚炭素鋼チェッカープレート 発泡タンク：高品質ステンレス鋼板製。 底板：4mm厚のステンレス鋼板 サイドプレートおよびエンドプレート：3mm厚のステンレス鋼板 - 上部プレート：3mm厚のステンレス鋼製チェッカープレート 構造 内部に水しぶき防止バッフルを備えた鋼板溶接構造 設備 �

CS5030TXFQC15 東風日産 RIV 消防ピックアップ車両は、東風日産 ZN1033UCM6A 4WD ピックアップトラックをベースに改造された車両です。完成車は主に、高い機動性を備えたダブルキャブのピックアップシャーシ、警告灯、引き出し式装備トレイなどのコンポーネントで構成されています。 東風日産RIV火災ピックアップの図面シェア ▶ トラックモデル： 東風日産レスキューファイアピックアップ ▶ S 精製：迅速な救助 ▶ 適用分野 消防救助隊／市消防局 トラックの積荷 仕様 プロジェクト所在地 東風日産 4x4 ファイアーピックアップ 照明設備および消防設備 消防救助隊 中核的な目的： 01：突発的な自然災害、安全事故、火災などの緊急事態における緊急救助用具および資材の輸送に使用されます。 02：軍事、公安特別サービス、消防救助支援。 ページ区切り アイテム 仕様 全体寸法（mm） 5537 × 1850 × 1950 車両重量（kg） 2205 車両総重量（kg） 2580 エンジン出力（kW） 122 乗車人数 2+3 最高速度（km/h） 155 進入角／離脱角（°） 33 / 25 比出力（kW/T） 47.29 排出基準 GB18352.6-2016 中国Ⅵ 緊急修理 03：石油、化学工業、天然ガス、水道、電力供給用のパイプラインの点検および緊急修理。 04：高圧送電線や変電線、高速道路、鉱山などの設備故障の緊急修理および保守のための機器および資材の輸送。 日産消防車ピックアップトラック正面図 側面図 消防車 後方からの消防ピックアップ 機内書類 アイテム 01 車両技術文書 02 シャーシ操作マニュアル 03 シャーシ番号の擦れ 04 シャーシ整備マニュアル 05 消防車操作マニュアル 06 シャーシ品質保証書 07 消防車適合証明書 08 シャーシ適合証明書 09 消防車アフターサービス追跡サービスカード 10 シャーシツールセット 11 消防車引き渡しリスト 12 エンジン番号の擦れ 東風日産レスキュー消防ピックアップ工場の写真 東風日産消防ピックアップの主な特徴:(1) 高い機動性と優れた走破性;(2) 車内には引き出し式の装備トレイが装備されており、便利で素早いアクセスが可能。

FOTON 4x4 1500L ファイヤーピックアップ FOTONレスキューピックアップやFOTONラピッドファイアエンジンとも呼ばれる迅速対応車両は、高い機動性、優れたオフロード性能、柔軟な改造性により、様々な緊急救助の場面で広く使用されており、特に従来の大型消防車では到達困難な複雑な地形や狭い場所での活動に適しています。 の フォトン・ファイア・ピックアップ アルミニウム合金製の後部はしご（取り外し可能）が装備されており、ポンプ室は車両後部に位置しています。タンクは鋼板溶接構造で、高品質のアルミニウム合金板を使用しており、水容量は1.5立方メートルです。車両にはCB10/30消防ポンプとPS8/30W放水銃が装備されています。 FOTON 1500L 消防ピックアップトラック 緊急対応車両 技術図面 ▶ トラックモデル： FOTON 4x4 RIV レスキューピックアップ ▶ S 精製：水1500L ▶ 適用分野 消防救助隊／市消防局 トラックの積荷 仕様 プロジェクト所在地 FOTON 4x4 RIV ピックアップ 1500リットル、190馬力エンジン 消防救助隊 FOTON 救助火災ピックアップ CAD 図面 FOTON 救助火災ピックアップ CAD 図面 フォトンRIVの側面図 フォトン・ファイアー・ピックアップの側面図 フォトン消防車の後方からの写真 アイテム 仕様 車両モデル CS5040GXFSG15/B6B 全体寸法 5080 × 1940 × 2640 mm 最大総質量 4130 kg 液体容量 150リットル（水） 最高速度 時速135キロ 消防ポンプの定格流量 30 L/s @ 1.0 MPa 消防モニターの定格流量 30 L/s @ 0.8 MPa 放水銃の射程 ≥ 60 m（水域） 進入角／離脱角 28° / 23° FOTON RIV装備の消防車ピックアップトラック工場の写真 FOTON RIV装備の消防車ピックアップトラック工場の写真 FOTON RIV装備の消防車ピックアップトラック工場の写真 FOTON Fire ピックアップトラック搭載機器 : カテゴリ いいえ。 名前 仕様 数量 ユニット 備考 消火設備 1 吸引ホース DN100 8 m ねじ込み式 2 ストレーナー FLF100 1 PC ねじ込み式 3 水分配器 FII80/65×2-1.6 1 PC 瞬間結合 4 給水マニホールド JII100/65×2-1.6 1 PC 瞬時結合のための内部ねじ 5 消防ホース 13-65-20 6 ロール 標準圧力；瞬間的な結合 6 消防ホース 13-80-20 2 ロール 標準圧力；瞬間的な結合 7 消防ホース 13-65-5 1 ロール 瞬時接続（外部給水用） 8 縮小アダプター KJ65/80 1 PC 瞬間結合 9 ホースクロス - 4 個 - 10 ホースブリッジ - 2 ペア - 11 ホースフック - 4 個 - 12 地上設置型消火栓レンチ - 1 PC - 13 地下消火栓レンチ - 1 PC - 14 吸引ホースレンチ 100 2 個 - 15 直噴遮断ノズル QZG3.5/7.5; 65 1 PC 瞬間結合 16 直噴ノズル＆スプレーノ�
