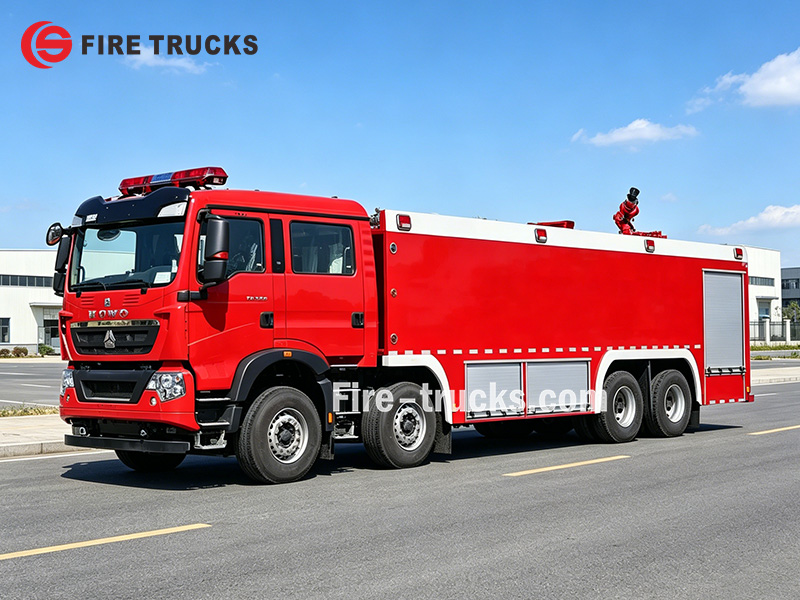

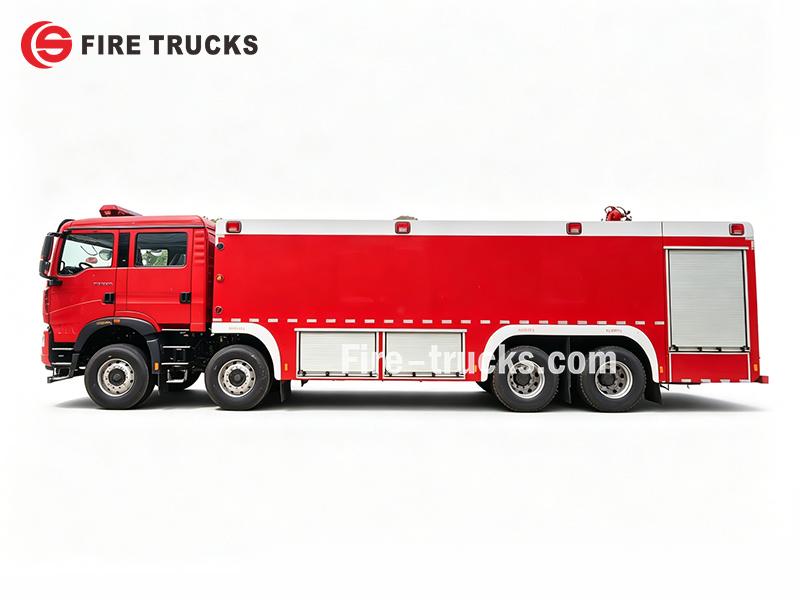

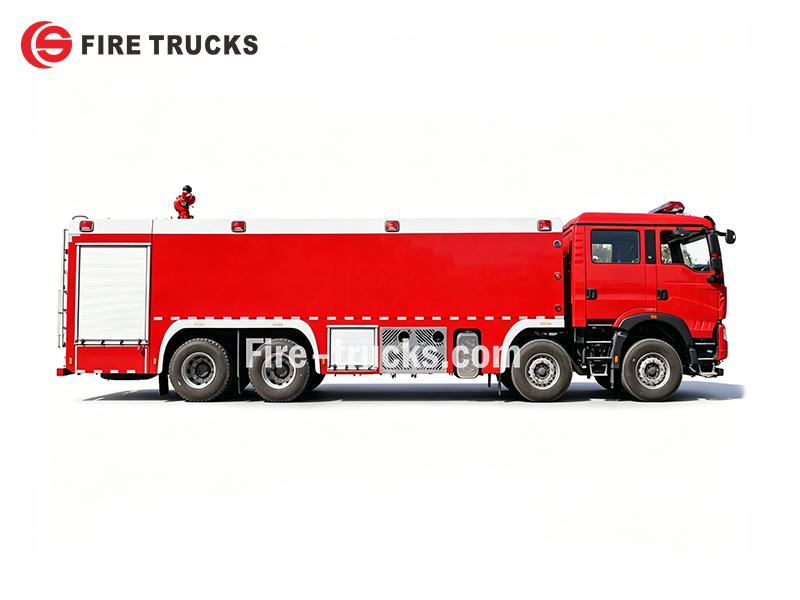

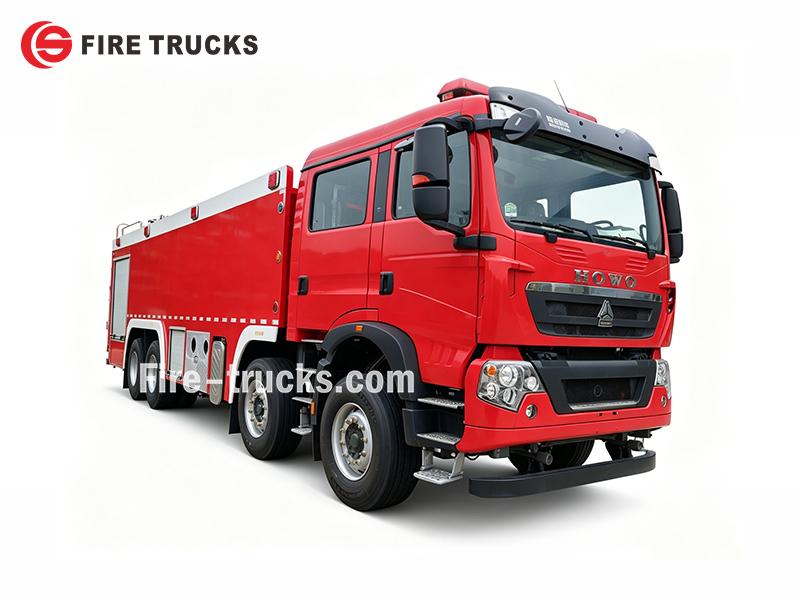

HOWO TX 460HP 泡沫消防車は、8×4シャーシ上の460 HP MC11.46-60エンジンを搭載しています。20000Lの水タンクと5000Lの泡タンク、CB10/120消防ポンプ(120 L/s)、PL8/64放水銃(水放射距離≥70m、泡放射距離≥65m、64 L/s)を備えています。標準装備には消防ホース、吸水管、カップリング、泡銃、基本工具キットが含まれます。追加装備には放水銃制御システム、液面計、圧力計、緊急照明、バックカメラ、消火器、接地装置、PTO制御スイッチが含まれます。
トラックシャーシ:
SINOTRUK HOWO 8x4作業能力:
20000L water + 5000L foam (25000L total)エンジン出力:
460 HP (338 kW) / MC11.46-60消防ポンプ:
CB10/120ポンプ流量:
120 L/s仕事のプレッシャー:
1.0 MPa消防モニター:
PL8/64フロー監視:
64 L/sモニター範囲:
Water ≥70 m , Foam ≥65 mこのHOWO TX泡消火車は、大規模な消火活動と緊急対応のために製造されています。このHOWO 460HP 8x4泡消火トラックは、20000Lの水タンク、5000Lの泡タンク、CB10/120消防ポンプ(1.0 MPaで120 L/s)、および水射程70m・泡射程65mのルーフ搭載PL8/64放水銃を搭載しています。
この消防車には、ホース、吸水管、カップリング、泡放射銃などの標準消防装備一式が搭載されています。石油、ガソリン、化学物質が関係するB級火災に効果的に対応できます。油槽所、化学工場、製油所、空港、大型工業施設での消火作業に適しています。

|
作業容量 |
エンジンモデル |
ホイールベース |
上部構造 |
|
20000L水 + 5000L泡 |
460 HP / MC11.46-60 |
1950+4600+1400 mm |
★ タンク材質:炭素鋼、容量25000L ★CB10/120消防ポンプ、1.0 MPaで流量120 L/s ★PL8/64ルーフ放水銃、流量64 L/s、水射程≥70 m、泡射程≥65 m ★ ルーフ緊急ライト、反射マーキング、バックカメラ、PTO制御スイッチ |
»Ⅰ.主な特徴:
★MC11.46-60エンジンは460 HP定格で、大規模な泡消火および産業緊急対応に対応
★HOWO TX 8×4シャーシに20000L水タンク、5000L泡タンク、CB10/120消防ポンプ(1.0 MPaで120 L/s)を搭載
★ルーフ搭載PL8/64放水銃は流量64 L/s、水射程≥70 m、泡射程≥65 mで、長距離からの消火攻撃が可能
★放水銃制御システム、液面計、圧力計、緊急照明、バックカメラ、消火器、接地装置、PTO制御スイッチを含む完全な装備
★ホース、ノズル、泡放射銃、基本工具キットを含むB級火災用の完全な消防装備
»Ⅱ.製品パラメータ:
| CB10/120消防ポンプ搭載HOWO TX消防車 | |||
| 一般 | 作業容量 | 20000L水タンク+5000L泡タンク | |
| トラックシャーシ | SINOTRUK HOWO TX 8x4 | ||
| エンジン出力 | 460 HP/ MC11.46-60 | ||
| 消防ポンプ | CB10/120 | ||
| 放水銃 | PL8/64 | ||
| 最高速度 | 95 km/h | ||
| 全体寸法 L*W*H | 12000*2540*3750 mm | ||
| 車両総重量 | 44000 kg | ||
| 車両重量 | 17000 kg | ||
| エンジン | エンジンモデル | MC11.46-60 | |
| 燃料タイプ | ディーゼル | ||
| 出力 | 460 HP(338KW) | ||
| 排出ガス基準 | Euro 6 | ||
| 排気量 | 10518ml | ||
| エンジンタイプ | 直列6気筒、水冷、ターボチャージャー付きディーゼルエンジン、インタークーリング | ||
| シャーシ | 駆動方式 | 8X4 | |
| ホイールベース | 1950+4600+1400mm | ||
| タイヤ | 12.00R20 | ||
| タイヤ数 | タイヤ12本およびスペアタイヤ1本 | ||
| 消防ポンプ | モデル | CB10/120 | |
| 流量 | 120L/s | ||
| 圧力 | 1MPa | ||
| 最大作動圧力 | 1.251MPa | ||
| 最大許容入口圧力 | 0.4MPa | ||
| 最大吸水高さ | 3m | ||
| 定格速度 | 3916±50r/min | ||
| 速度比 | 1:1.4 | ||
| 送水時間 | ≤50秒 | ||
| 放水銃 | 型式 | PL8/64 | |
| 流量 | 64L/s | ||
| 定格作動圧力 | 1MPa | ||
| 最大作動圧力 | 1.2MPa | ||
| 射程 | 水 | ≥70m | |
| 泡 | ≥65m | ||
| 上下旋回角度 | - 35~+70° | ||
| 水平旋回角度 | 0~360° | ||
| 標準構成 | すべての標準付属品:消防ホース、フィルター、カップリング、レンチ、水/泡放射銃、基本工具セット、英語マニュアル。 放水銃制御システム、液面計、圧力計、非常照明、バックカメラ、消火器、接地装置などを装備; 屋根には消防用緊急ライトを設置し、車体には消防用反射標識を貼付;さらに動力取出装置(PTO)制御スイッチ、100Wサイレン、緊急ライトスイッチなどを装備。 |
||


1. シャーシおよびパワートレイン
♦ SINOTRUK HOWO TX 8×4 シャーシは、ホイールベース1950+4600+1400 mmで、重量負荷条件、工業現場、悪路での安定した運用を想定して設計されています。
♦ MC11.46-60 ディーゼルエンジンは定格460 HPで、迅速な応答、連続ポンプ運転、大規模泡消火活動の長時間運用に必要な信頼性の高いトルクを提供します。
♦手動変速機を採用し、遠隔地や過酷な環境でも簡単な操作と容易なメンテナンスを実現します。

2. 消火・安全システム
♦ 20000Lの水タンクと5000Lの泡タンクを搭載し、炭素鋼製構造で内部バッフルにより悪路走行時の液体の揺れを低減します。
♦ CB10/120 消防ポンプ、流量120 L/s(1.0 MPa時)、PTO駆動、吸水高さ3m、呼び水時間≤50秒。
♦ PL8/64 ルーフモニター、流量64 L/s、水放射距離≥70 m、泡放射距離≥65 m、水平360°回転、仰角-35°~+70°。

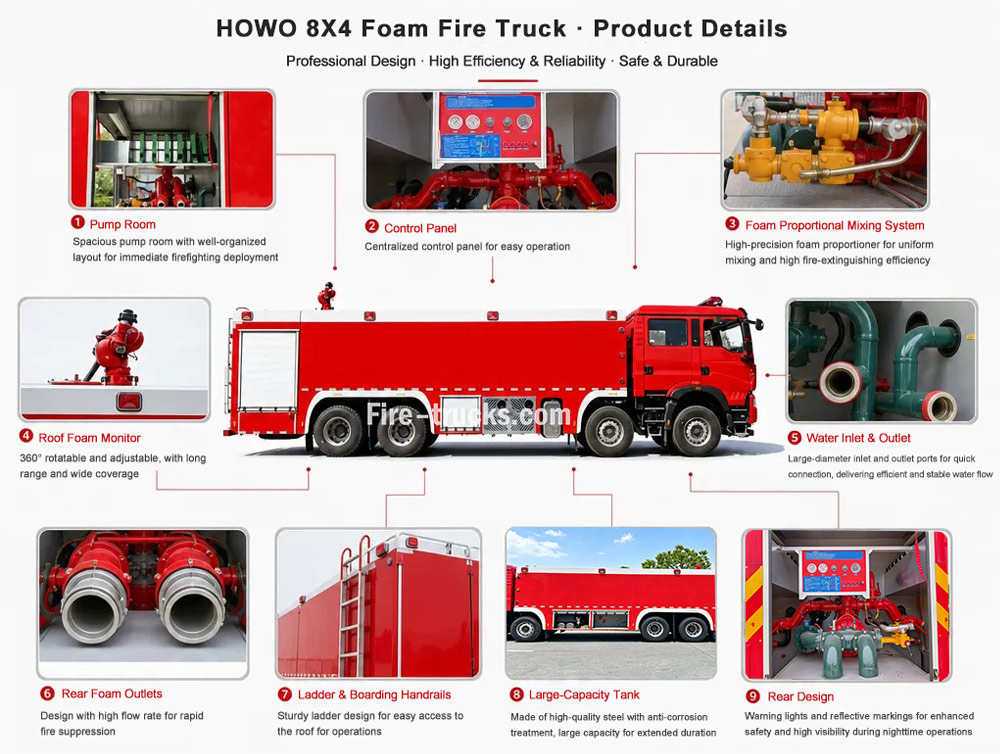

»Ⅳ.製品詳細:

» Ⅴ。消防ポンプシステム:

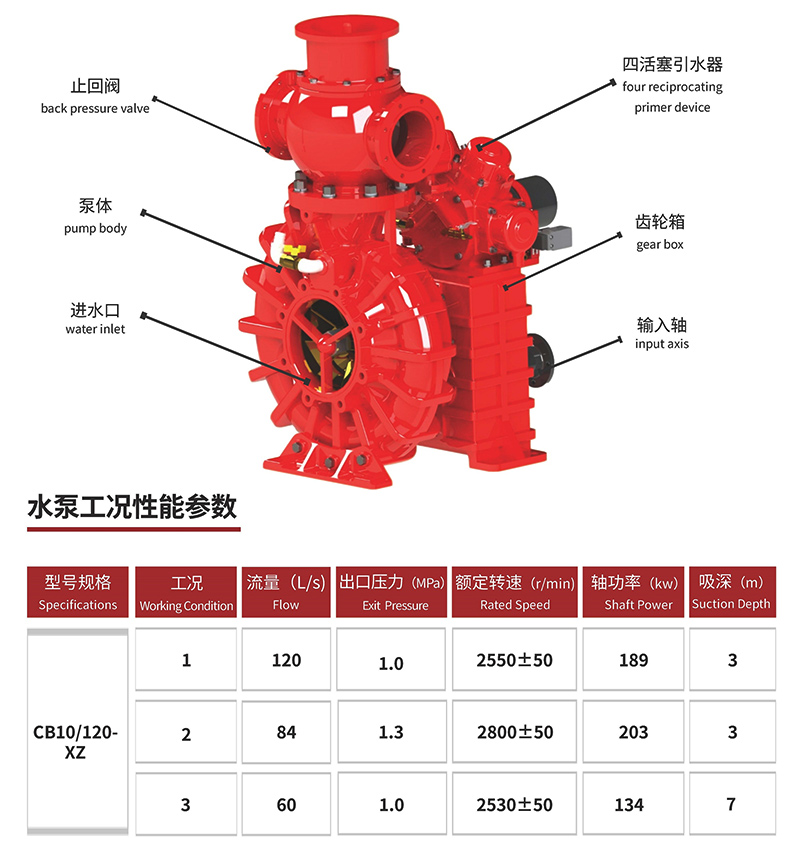

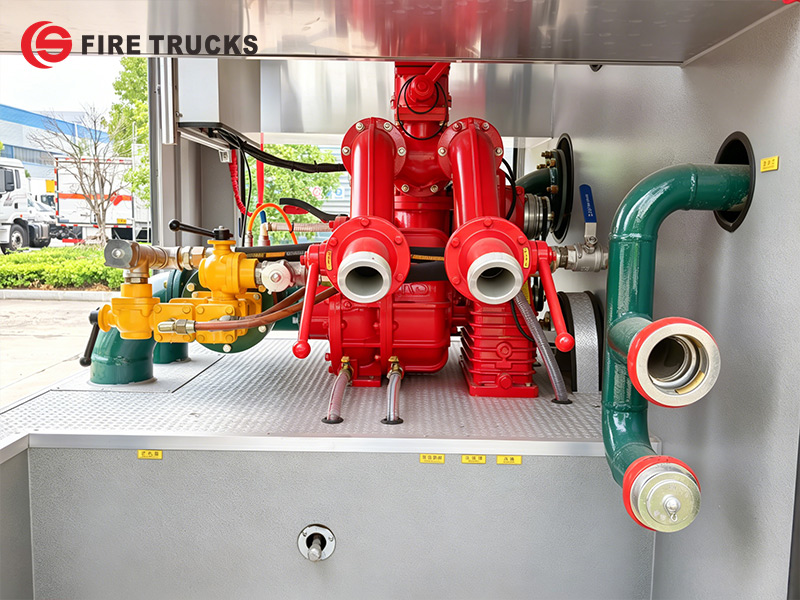

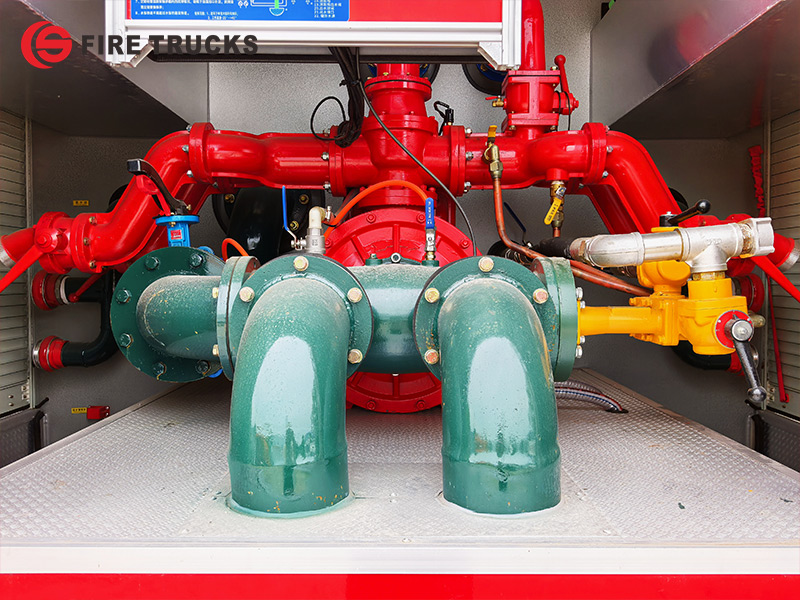

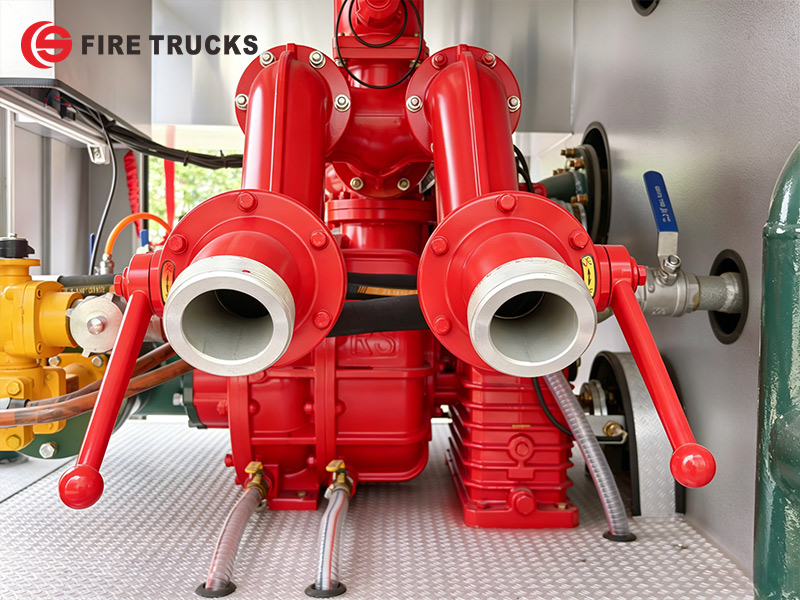

消防ポンプ:

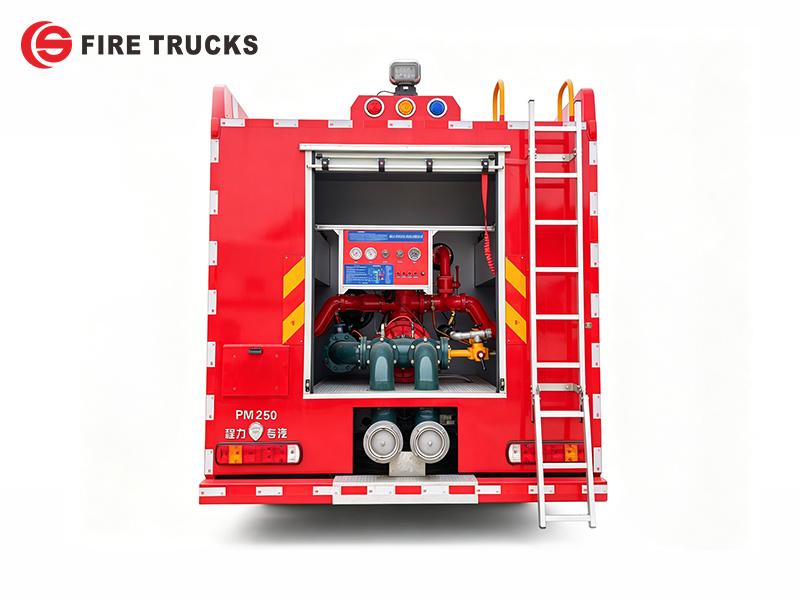

定格流量120 L/s、圧力1.0 MPaのCB10/120消防ポンプが後部ポンプ室に設置されています。このポンプは信頼性の高い性能を発揮するよう設計されており、安定した水圧を供給することで、消火ホースやモニターが長距離にわたって効果的に放水または泡放射を行い、大規模な消火活動を実施できるようにします。

|
消防ポンプモデル |
流量 |
圧力 |
最大作動圧力 |
最大許容入口圧力 |
|
CB10/120 |
120L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

»Ⅵ.消防モニターシステム:

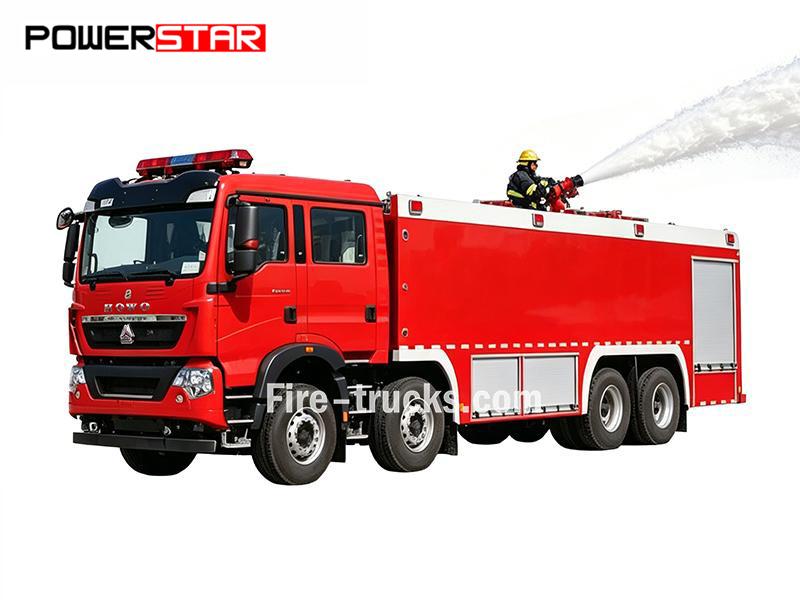

PL8/64消防モニターはキャビンルーフに取り付けられています。流量64 L/sを提供し、水放射距離は≥70 m、泡放射距離は≥65 mです。モニターは直射と噴霧の両方の放射パターンに対応し、柔軟な消火作業を可能にします。

| 消防モニターモデル | 流量 | 範囲 | 定格圧力 | ピッチ回転 | 水平回転 |
| PL8/64 | 64L/s | 水≥70m 泡 ≥65 m | 1.0MPa | -35°~+70° |
0~360° |

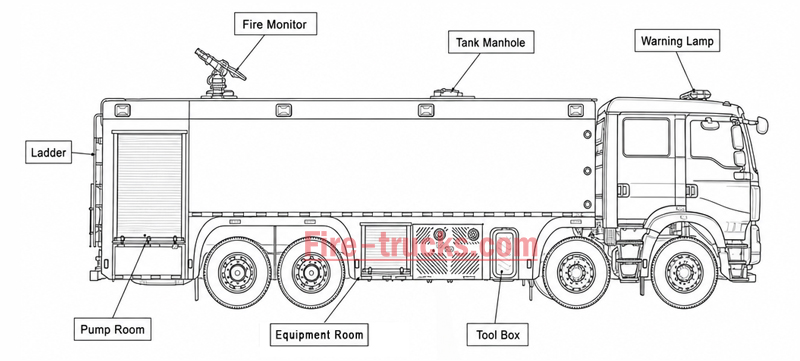

» Ⅶ.消防設備:

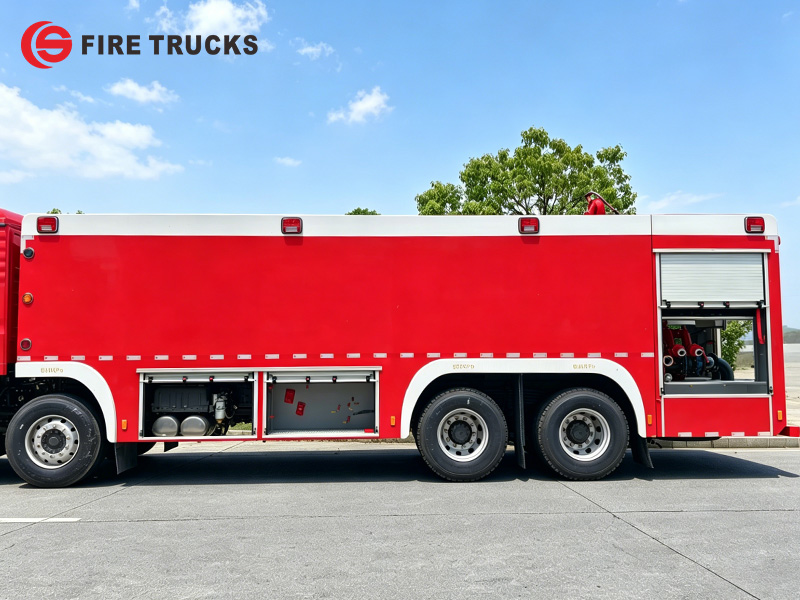

• 設備室
車両の両側に配置されたこれらのコンパートメントには、設備ラックと収納トレイが備えられています。ラックは消防ホース、吸水管、泡放射銃を整然と収納します。収納トレイはレンチ、斧、バールなどの工具へ素早くアクセスでき、救助効率を向上させます。

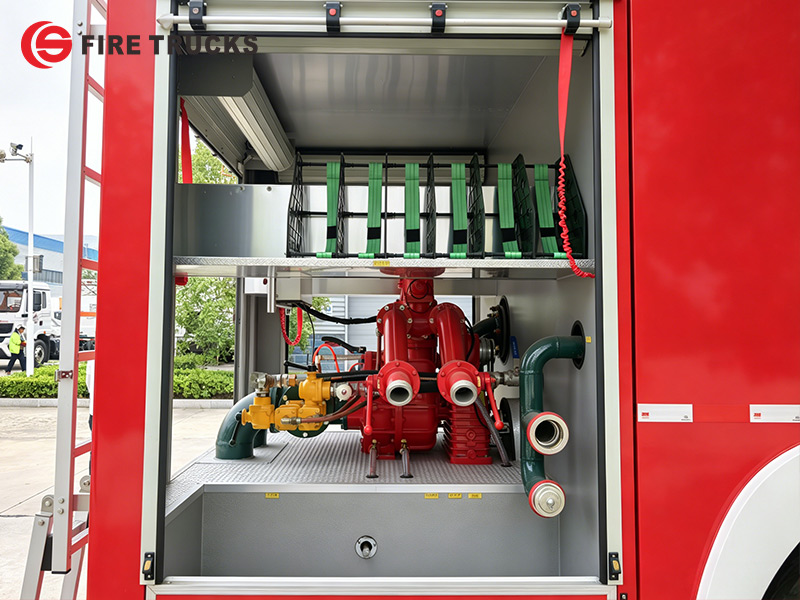

•ポンプ室:消防ホース、水収集器、フィルター、消防ノズル、泡放射銃、吸水ホースレンチ、レデューサーなどを装備しています。

HOWO TX泡消火車には、後部搭載型CB10/120消防ポンプとキャブ屋根搭載型PL8/64モニターが装備されています。水タンク容量は20,000リットル、泡タンク容量は5,000リットルで、460HPのMC11.46-60エンジンを搭載した堅牢なHOWO TX 8×4シャーシ上に設置されています。標準装備には消防ホース、吸水管、カップリング、泡放射銃、完全な工具セットが含まれます。追加装備には、モニター制御システム、液面計、圧力計、緊急照明、バックカメラ、消火器、接地装置、PTO制御スイッチが含まれます。詳細仕様は以下に記載されています:
