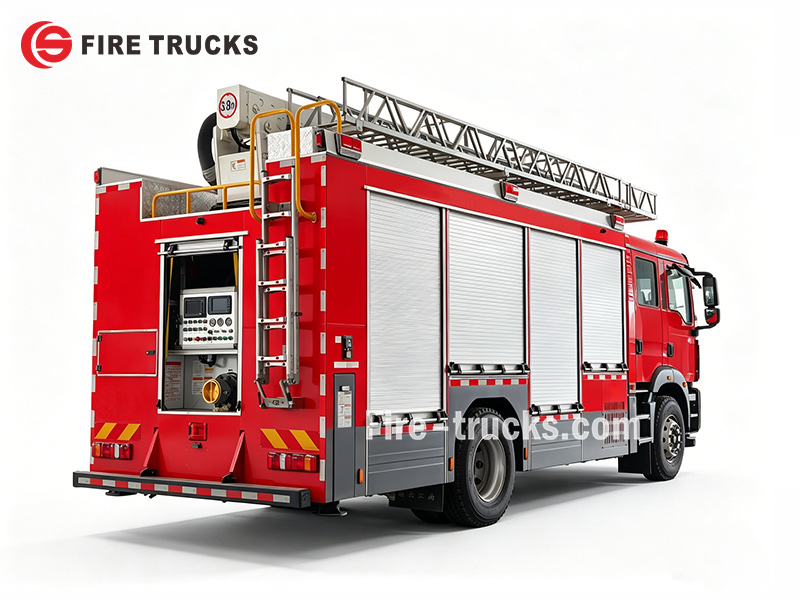

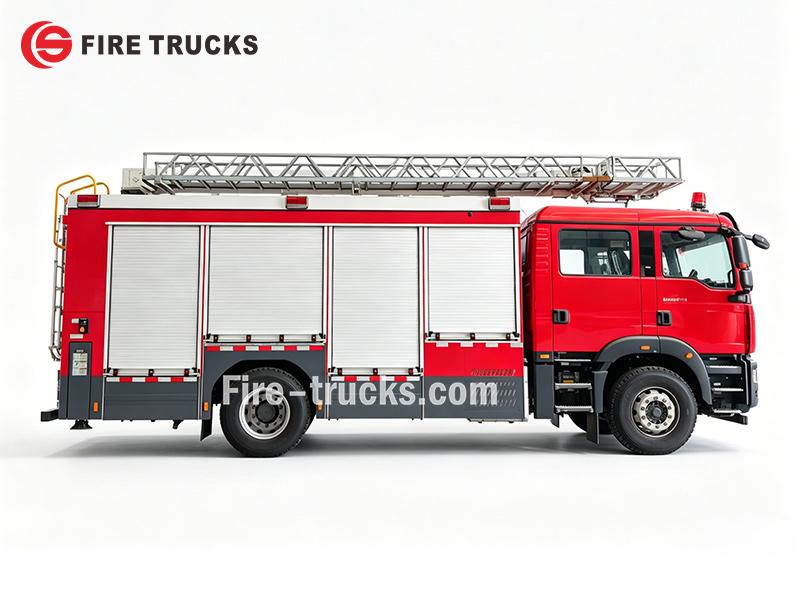

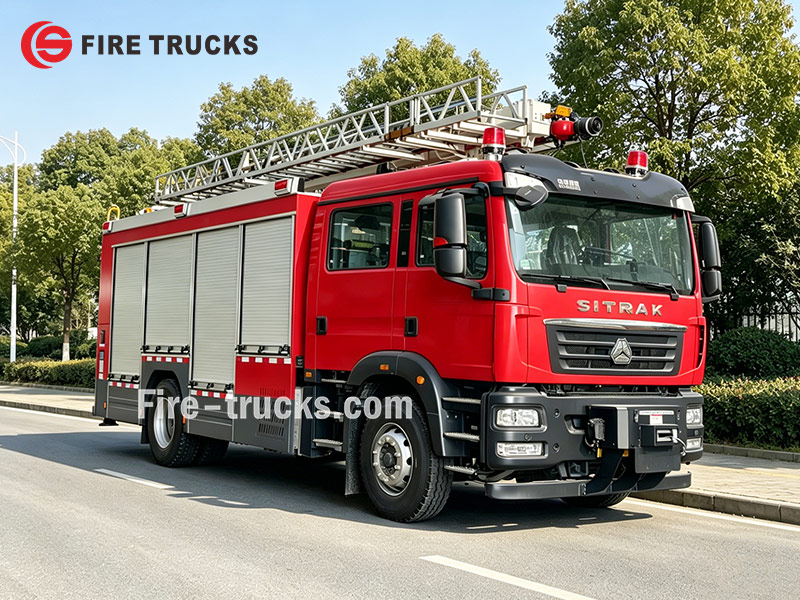

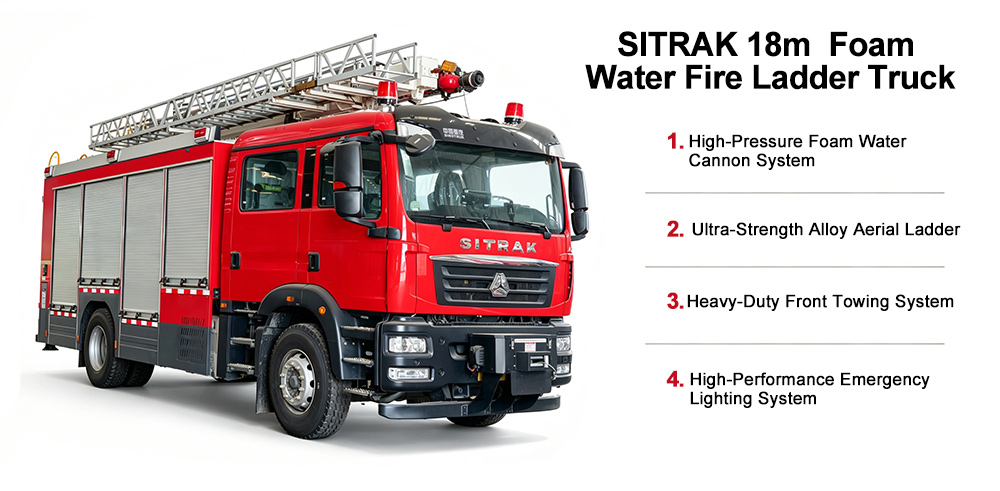

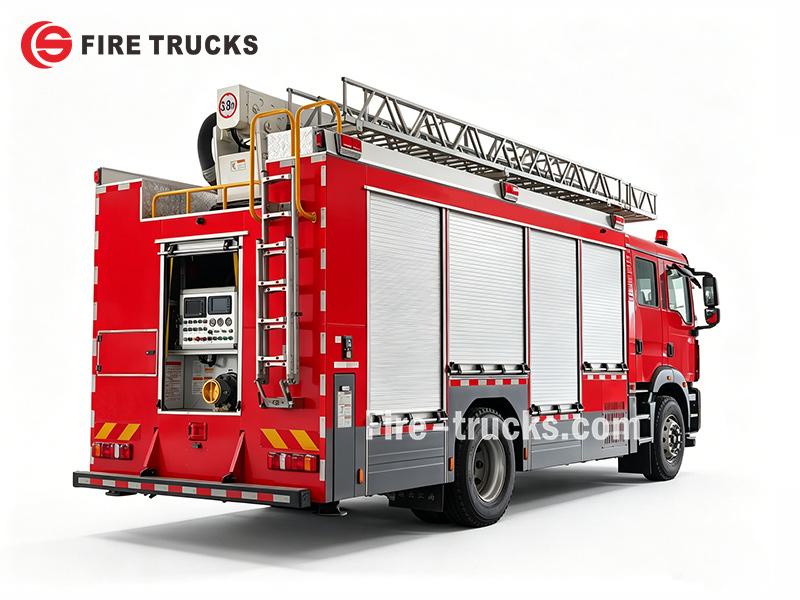

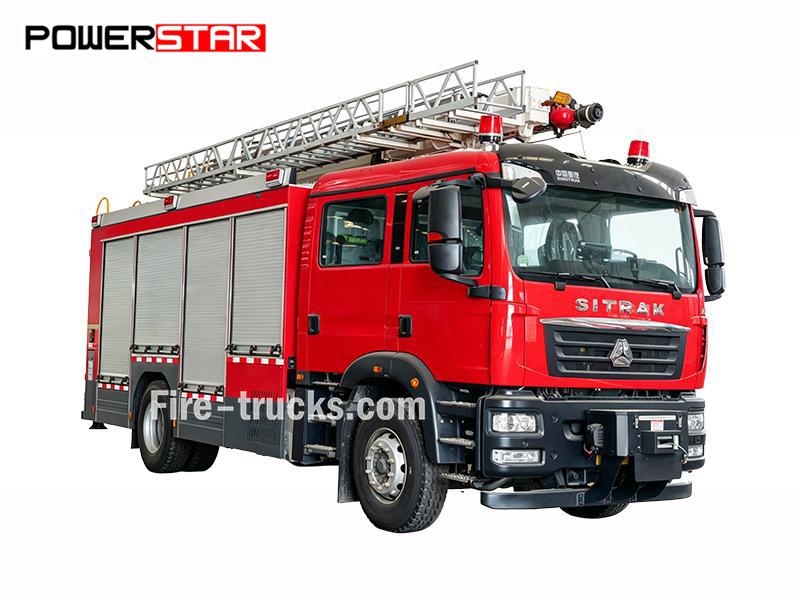

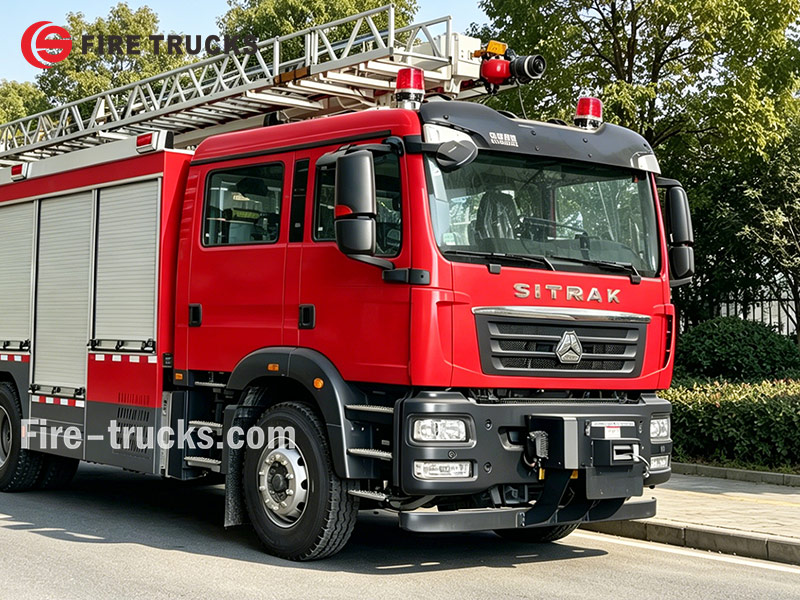

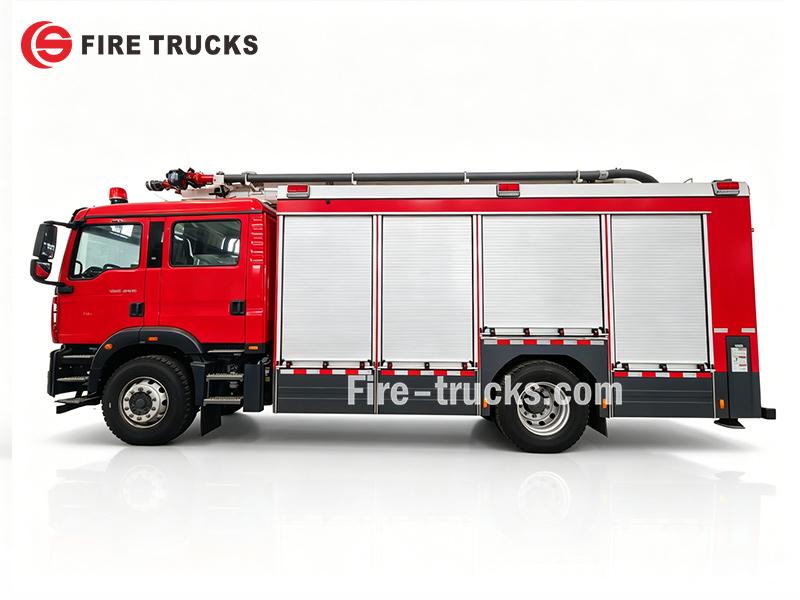

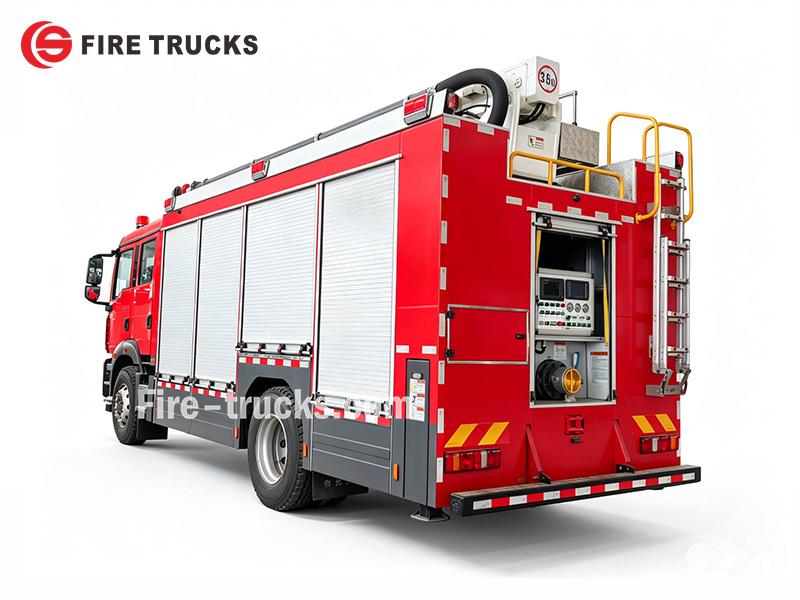

SITRAK HOWO 18m高所はしご消防車は、350馬力のMC07H.35-60エンジンを搭載し、4×2シャーシをベースに構成されています。前部には75 kNの牽引力を備えたウインチを装備し、軽車両の回収や瓦礫の除去に対応します。後部には18m伸縮式はしごシステムを搭載し、60 L/sのCB10/60消防ポンプとルーフ搭載型PS60放水銃を備えています。装備ボディには両側に巻き上げ式アルミシャッター、LED照明、容易なアクセスを可能にする折りたたみ式ステップが採用されています。はしごシステムは18mの作業高さに到達し、車両自体の油圧システムによって駆動され、消火および救助作業に対応します。
トラックシャーシ:
SINOTRUK HOWO 4x2作業能力:
5600L water + 2000L foam (7600L total)エンジン出力:
350 HP (257 kW) / MC07H.35-60消防ポンプ:
CB10/60ポンプ流量:
60 L/s仕事のプレッシャー:
1.0 MPa消防モニター:
PS60フロー監視:
60 L/sモニター範囲:
Water ≥60 m , Foam ≥55 m:
18 mSITRAK HOWO 18m高所はしご泡消火車は、350HP MC07H.35-60エンジンを搭載した4×2シャーシをベースに製造されています。この泡消火はしご車は、フロントウインチと18m伸縮式はしごを備えています。CB10/60ポンプ(60 L/s)とルーフ搭載PS60放水銃(60 L/s、水到達距離≥60m、泡到達距離≥55m)が消火作業を行います。標準装備には、アルミ製ロールアップドア、LEDライト、折りたたみ式ステップ、消火ホースおよびノズル一式が含まれ、中層建築物火災や高所救助に適した堅実な選択肢です。

| 主な項目 |
SITRAK HOWO 18mはしご車の技術パラメータ |
|
ウインチシステム |
|
|
駆動方式 |
電気制御 |
|
最大張力 |
≥7000 kg |
|
ワイヤーロープ直径 |
≥11.5 mm |
|
ワイヤーロープ長さ |
≥36 m |
|
取り付け |
車両前部、4つのパッド付き |
|
装備ボックス |
|
|
材質 |
酸化処理アルミフレームおよびカバー;バッフルおよび形材構造 |
|
ローラーシャッター |
片側3個、施錠可能、連結LEDストリップ付き |
|
ルーフガード |
一体型アルミ押出材;外部点滅ライト、内部LEDストリップ |
|
折りたたみ式ステップ |
アルミ押出材、滑り止め仕様、耐荷重≥150kg、二重ロック |
|
後部はしご |
屋根へのアクセス用として右側にアルミ製はしごを装備 |
|
マスト照明システム |
|
|
発電機 |
≥15 kVA、50Hz、220V/380V、電気始動、ガソリン、Vツイン |
|
マスト |
アルミ合金製、最大高さ≥8 m |
|
照明 |
4×500W LED |
|
回転 |
水平≥420°、傾斜≥420° |
|
制御 |
パネル+有線(5m)+無線(≥50m)、ワンキー自動リセット |
| 位置 | 装備ボックスの前部 |
| 除染システム | |
| 主要装備 | 移動式高圧洗浄機、温水除染ユニット、流量 ≥10 L/min |
| システム構成部品 | 各セットには以下を1式含む:公共用除染テント、手動ダイヤフラム吸引ポンプ、電動インフレーター/エアポンプ、除染汚水ポンプ、移動式高圧洗浄機、高圧温水洗浄機、温風発生器(温度制御付き)、除染液混合タンク、貯水バッグ、汚染物回収バッグ、オイル保護カバー、吸収パッド、有毒物質密封バレル |
»Ⅰ. 主な特徴:
★MC07H.35-60エンジン、350 HP、空中消火および中高層救助作業用
★SITRAK 4×2シャーシ、フロントウインチ(75 kN)および18m伸縮式はしごシステムを搭載し、高所へのアクセスが可能
★ CB10/60消防ポンプ(60 L/s)+PS60ルーフモニター(60 L/s、水到達距離≥60m、泡到達距離≥55m)による消火
★ ホース、ノズル、泡ガン、基本工具セットを含む完全な消防装備、B級火災消火用
»Ⅱ. 製品パラメータ:
| SITRAK HOWO 18M消防はしご車 | |||
| 一般仕様 | 作業容量 | 5600L水+2000L泡 | |
| トラックシャーシ | SITRAK HOWO 4x2 | ||
| エンジン出力 | 350 HP(257 kW)/ MC07H.35-60 | ||
| 消防ポンプ | CB10/60 | ||
| 放水銃 | PS60 | ||
| 最高速度 | 110 km/h | ||
| 全体寸法 L*W*H | 9190*2540*3770 mm | ||
| 車両総重量 | 18800 kg | ||
| 車両重量 | 14750 kg | ||
| エンジン | エンジンモデル | MC07H.35-60 | |
| 燃料タイプ | ディーゼル | ||
| 出力 | 350馬力(257kW) | ||
| 排出ガス基準 | Euro 6 | ||
| 排気量 | 7360 ml | ||
| エンジンタイプ | 直列6気筒、水冷、ターボチャージャー付きディーゼルエンジン、インタークーラー装備 | ||
| シャーシ | 駆動方式 | 4x2 | |
| ホイールベース | 4700 mm | ||
| タイヤ | 315/80R22.5 | ||
| タイヤ数 | タイヤ6本とスペアタイヤ1本 | ||
| 消防ポンプ | モデル | CB10/60 | |
| 流量 | 60L/s | ||
| 圧力 | 1MPa | ||
| 最大作動圧力 | 1.251MPa | ||
| 最大許容入口圧力 | 0.4MPa | ||
| 最大吸込高さ | 3m | ||
| 定格回転速度 | 3916±50r/min | ||
| 速度比 | 1:1.4 | ||
| 送水時間 | ≤50s | ||
| 放水銃 | モデル | PS60 | |
| 流量 | 60L/s | ||
| 定格作動圧力 | 0.8MPa | ||
| 最大作動圧力 | 1.2MPa | ||
| 射程 | 水 | ≥60m | |
| 泡 | ≥55m | ||
| 上下回転 | - 35~+70° | ||
| 水平回転 | 0~360° | ||
| はしごシステム | 最大作業高さ | 18 m | |
| 構造 | 伸縮式はしご付き2列一体型キャビン | ||
| 用途 | 中高層建築物の消火活動、高所救助作業 | ||
| 標準構成 | すべての標準付属品:消防ホース、フィルター、カップリング、レンチ、水/泡放射ガン、基本工具セット、英語マニュアル…… | ||

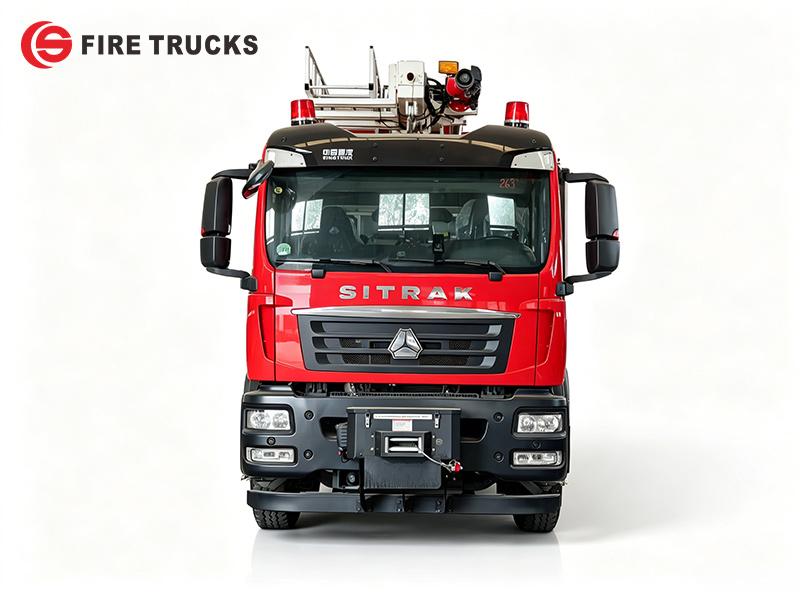

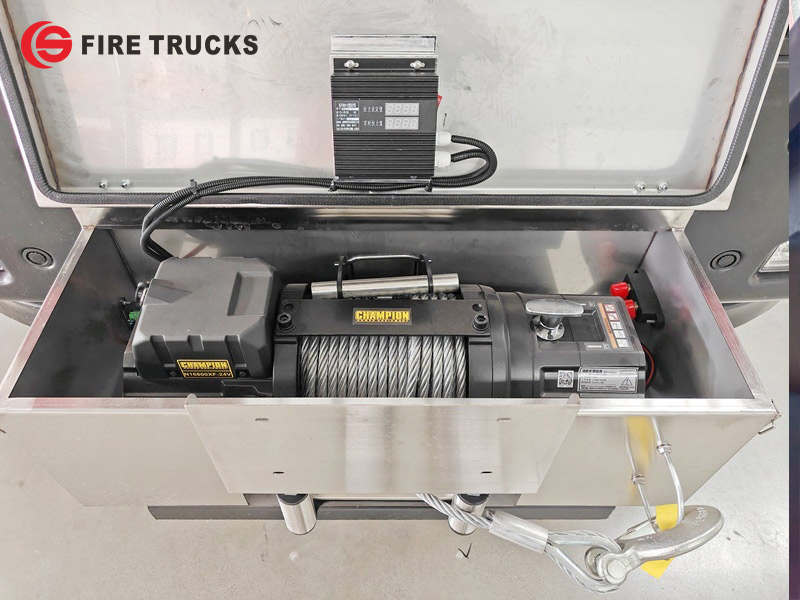

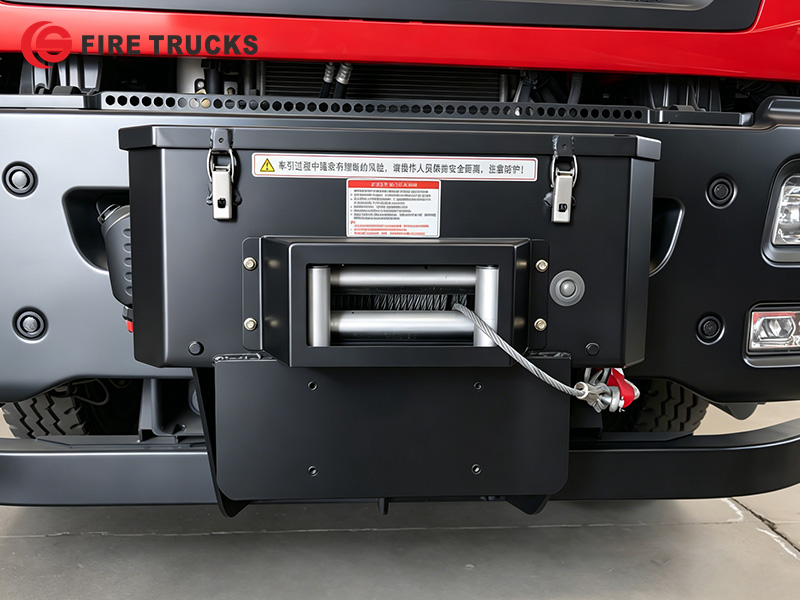

»Ⅲ.前方けん引ウインチシステム:
★前方取り付け式けん引ウインチ、最大75 kNの引張力、38m × φ13mmワイヤーロープ、複雑な地形に対応する8°の垂直角度および5°の水平角度
★12V/24V DC電源、430:1の2段遊星歯車減速(平歯車+遊星歯車)、高強度粉末冶金ギアによる高負荷での信頼性
★信頼性の高いブレーキシステムを備えた直巻モーター駆動、クラッチによる手動ロープ解除で簡単操作と安全な制御を実現

| けん引能力: | 16800lbs (7938 kgs) |
| モーター: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| 減速比: | 430:1 |
| スチールロープサイズ: | Φ15/32"*87'(Φ12mm*26.5m) |
| ローラーサイズ: | Φ3.5"*8.6"(Φ89mm*219mm) |
| 全体寸法: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| 取り付け寸法: | 10"*4.5"(254mm*114.3mm) |
| 正味重量: | 147.7ポンド(67kg) |

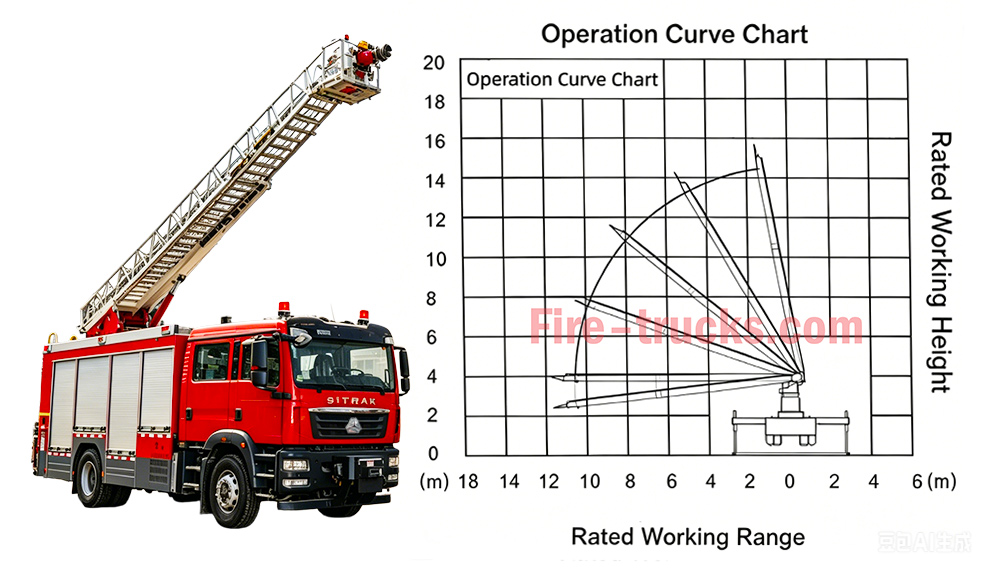

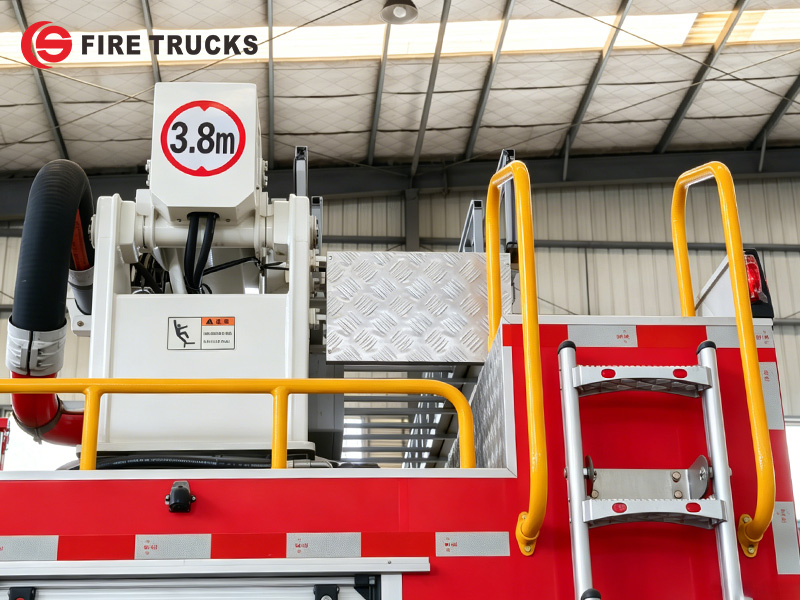

»Ⅳ.空中はしごシステム:
★ 最大作業高さ18メートルの18m伸縮式はしごシステム。高強度鋼で構成され、優れた剛性と安全な高所アクセスを実現します。
★ はしご先端にはPS60放水銃を装備し、流量60 L/s、放水距離≥60m、泡放射距離≥55mで高所からの消火攻撃が可能です。
★ 連続360°旋回台回転により柔軟な位置決めが可能。油圧制御により、はしごの起伏と伸縮をスムーズに行えます。
★ はしご動作時間は油圧入力に即応し、緊急時用の手動オーバーライド機能を備えています。
★ 統合安全保護機能:過負荷警告、傾斜停止、衝突回避、アウトリガー連動装置により、高所での安定した作業を実現します。

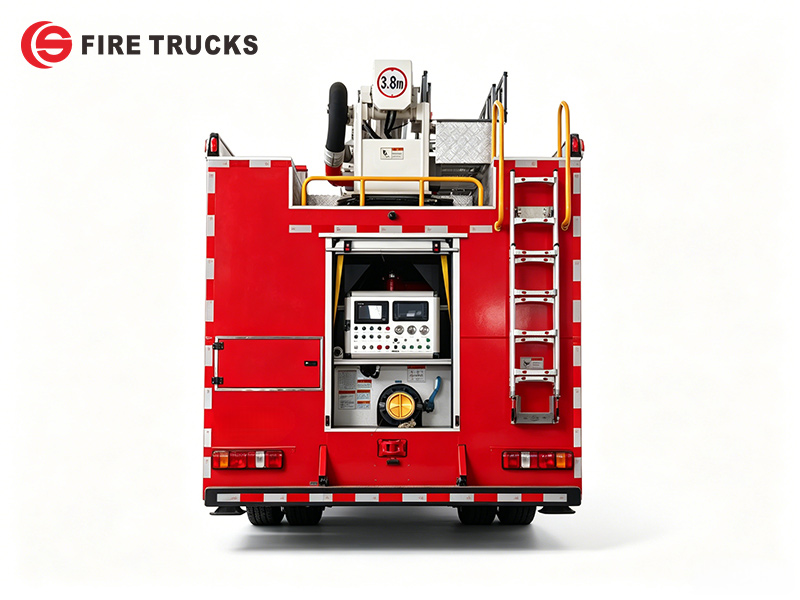

» Ⅴ.消火ポンプシステム:

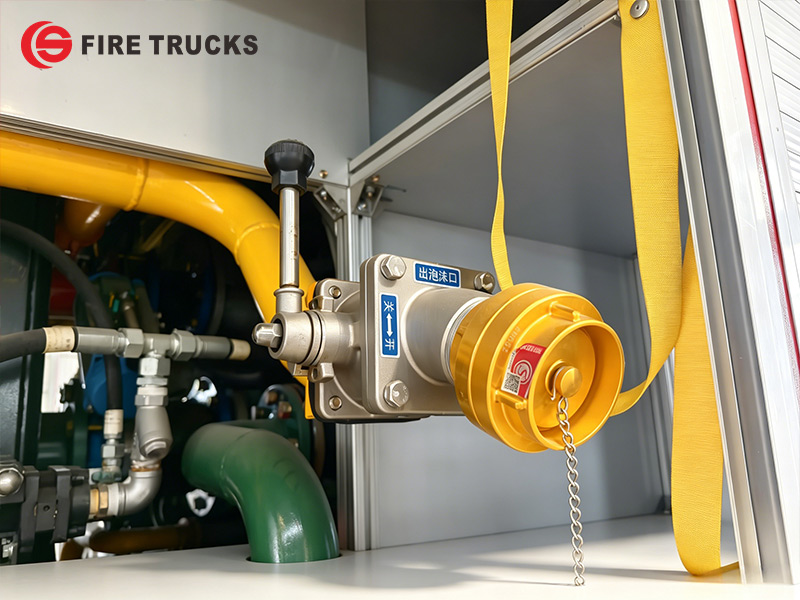

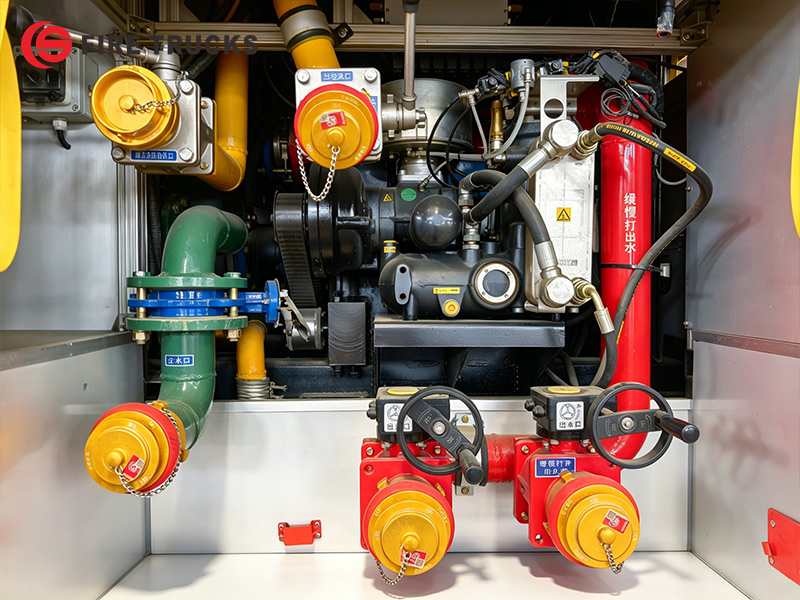

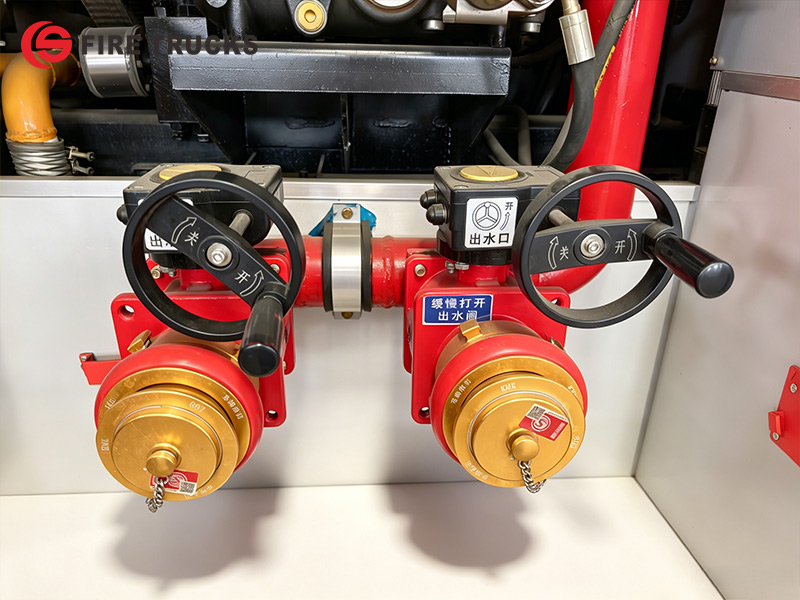

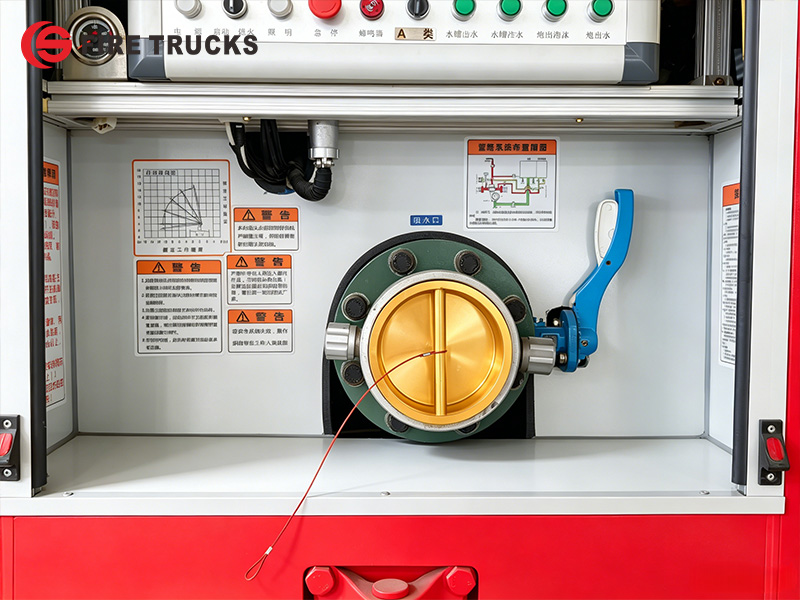

消火ポンプ:
定格流量60 L/s、圧力1.0 MPaのCB10/60消火ポンプを後部ポンプ室に設置しています。このポンプは信頼性の高い性能を備え、安定した水圧を供給し、消火ホースや放水銃が長距離にわたって効果的に放水または泡放射を行い、消火活動を実施できるようにします。

|
消火ポンプモデル |
流量 |
圧力 |
最大作動圧力 |
最大許容入口圧力 |
|
CB10/60 |
60L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

» Ⅵ.放水銃システム:

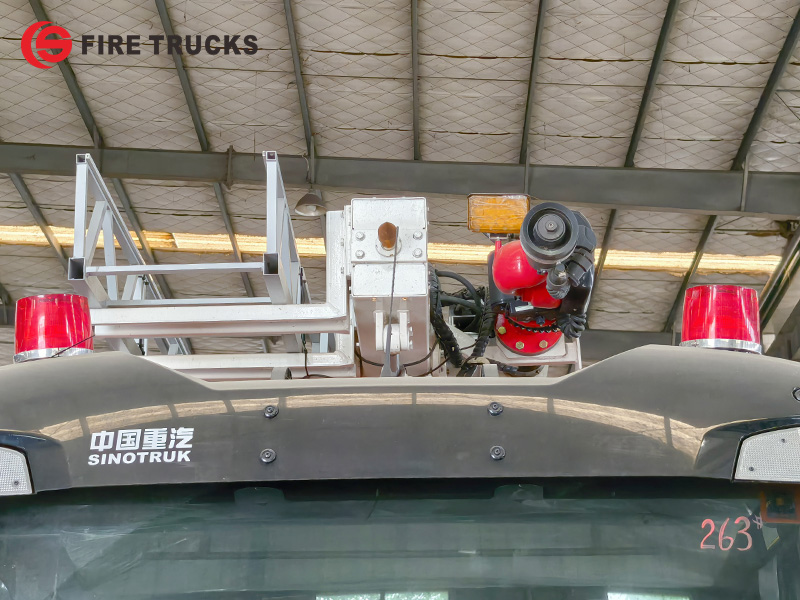

PS60放水銃は、はしご先端に取り付けられています。流量60 L/sを供給し、水の到達距離は60 m以上、泡の到達距離は55 m以上です。放水銃は直射放水と噴霧放水の両方に対応し、高所での柔軟な消火活動を可能にします。

| 放水銃モデル | 流量 | 到達距離 | 定格圧力 | 上下旋回角度 | 水平旋回角度 |
| PS60 | 60L/s | 水≥60m 泡 ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
»Ⅶ.消火装備:

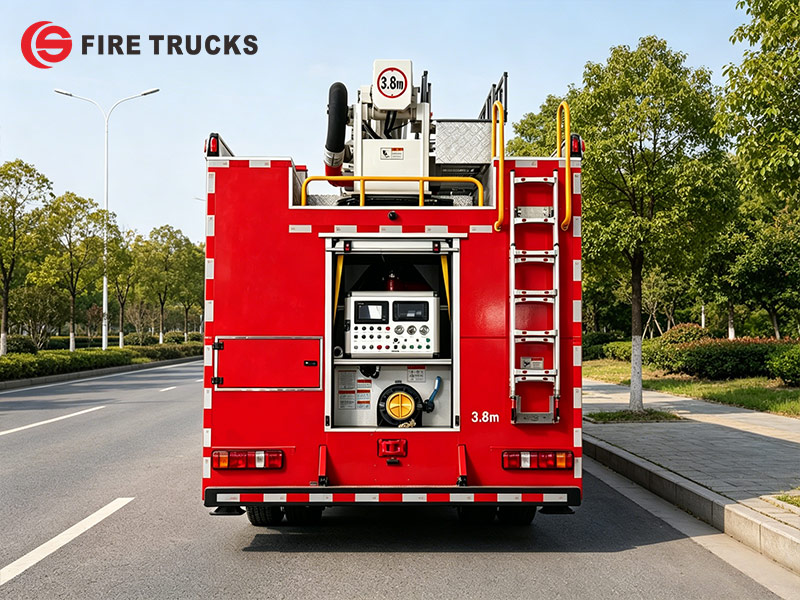

• 装備室
車両の両側に配置されたこれらの収納区画には、装備ラックと収納トレイが備えられています。ラックは消火ホース、吸水管、泡ガンを整理して収納します。収納トレイにより、レンチ、斧、バールなどの工具へ迅速にアクセスでき、救助効率が向上します。

•ポンプ室:消火ホース、集水器、フィルター、消火ノズル、泡ガン、吸水ホース用レンチ、レデューサーなどを装備しています。

SITRAK HOWO 18m高所はしご消防車には、後部搭載CB10/60消防ポンプとはしご先端搭載PS60放水銃が装備されています。水タンク容量は5,600リットル、泡タンク容量は2,000リットルで、350 HP MC07H.35-60エンジンを搭載した堅牢なSITRAK 4×2シャーシ上に設置されています。標準装備には消火ホース、吸水管、カップリング、泡ガン、完全な工具セットが含まれます。詳細仕様は以下のとおりです:

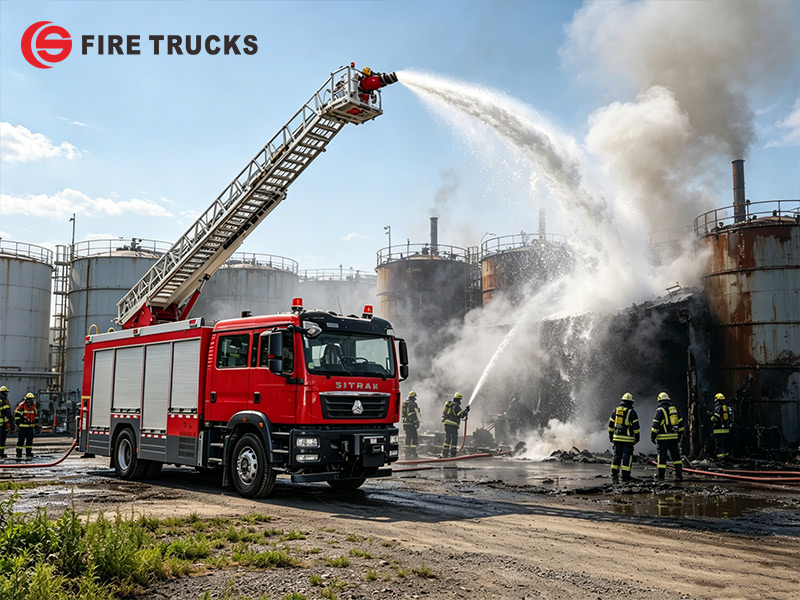

»Ⅷ.適用シナリオ:
