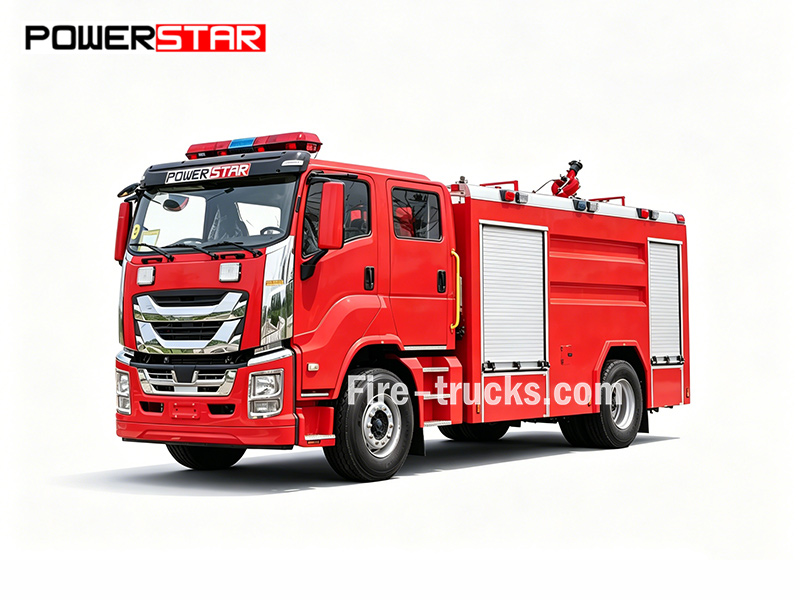

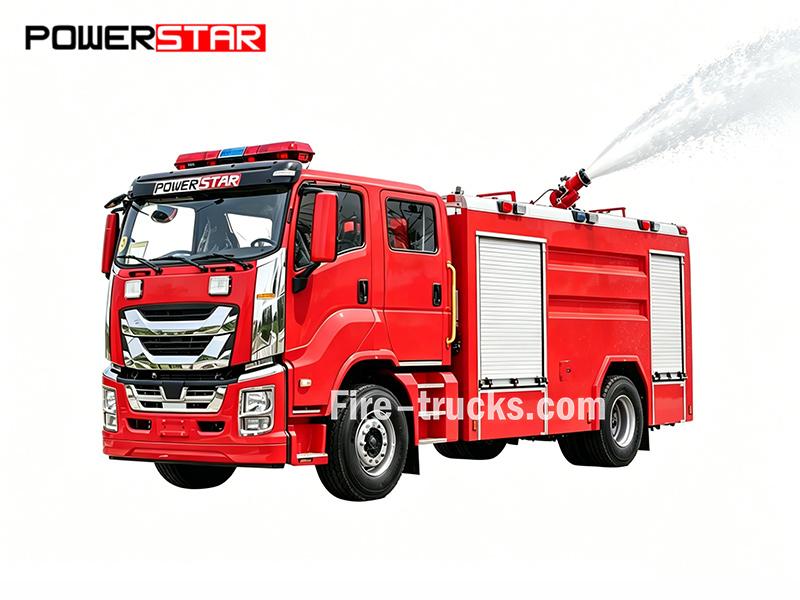

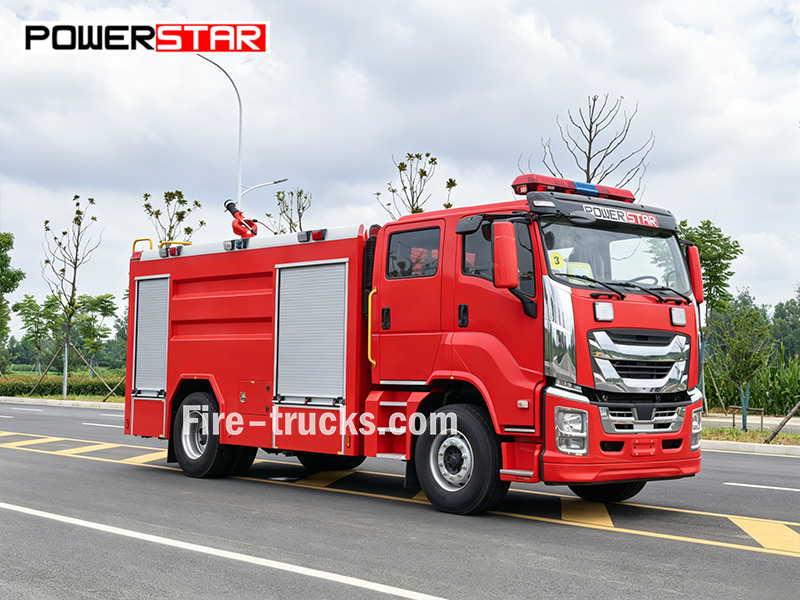

ISUZU GIGA 240HP 緊急消防ポンプ車は、4×2シャーシに搭載された240 HP 6HK1-TCG61エンジンを動力源としています。6000Lの水タンクと2000Lの泡タンク、CB10/60消防ポンプ(60 L/s)、PL8/48放水銃(48 L/s、水放射距離≥70m、泡放射距離≥65m)を備えています。標準装備には消防ホース、吸水管、カップリング、泡放射銃、基本工具セットが含まれます。追加装備にはサンドイッチPTO、配管システム、装備ボックス、ポンプボックス、フリップペダル、電気システムが含まれます。
トラックシャーシ:
ISUZU GIGA 4×2作業能力:
6000L water + 2000L foam (8000L total)エンジン出力:
240 HP (176 kW) / 6HK1-TCG61消防ポンプ:
CB10/60ポンプ流量:
60 L/s仕事のプレッシャー:
1.0 MPa消防モニター:
PL8/48フロー監視:
48 L/sモニター範囲:
Water ≥70 m , Foam ≥65 mこのISUZU GIGA緊急消防ポンプ車は、消火活動および緊急対応用に製造されています。このISUZU 240HP 4x2泡水消防車は、6000Lの水タンク、2000Lの泡タンク、CB10/60消防ポンプ(1.0 MPaで60 L/s)、および水射程70m・泡射程65mのルーフ搭載PL8/48放水銃を備えています。
この消防車には、ホース、吸水管、カップリング、泡銃などの標準消防装備一式が搭載されています。油、ガソリン、化学物質が関係するB種火災に効果的に対応できます。石油貯蔵施設、化学工場、空港、産業施設での消火作業に適しています。

|
作業容量 |
エンジンモデル |
ホイールベース |
上部構造 |
|
6000L水+2000L泡 |
240 HP / 6HK1-TCG61 |
5600 mm |
★ タンク材質:炭素鋼、容量8000L ★★ CB10/60消防ポンプ、1.0 MPaで流量60 L/s ★★ PL8/48ルーフ放水銃、流量48 L/s、水射程70 m以上、泡射程60 m以上 ★ サンドイッチPTO、配管システム、装備ボックス、ポンプボックス、跳ね上げ式ペダル、電気システム |
»Ⅰ.主な特徴:
★★ 泡消火および緊急対応用に240 HP定格の6HK1-TCG61エンジンを搭載
★★ ISUZU GIGA 4×2シャーシに6000L水タンク、2000L泡タンク、CB10/60消防ポンプ(1.0 MPaで60 L/s)を搭載
★★ ルーフ搭載PL8/48放水銃は48 L/sの流量、水射程70 m以上、泡射程65 m以上で長距離消火攻撃に対応
★ サンドイッチPTO、配管システム、装備ボックス、ポンプボックス、跳ね上げ式ペダル、電気システムにより完全な運用をサポート
★★ ホース、ノズル、泡銃、基本工具セットを含む消防装備一式でB種火災の消火に対応
»Ⅱ.製品パラメータ:
| Powerstar Isuzu 240 HP緊急消防ポンプ車 | |||
| 概要 | 作業容量 | 6000L水+2000L泡 | |
| トラックシャーシ | ISUZU GIGA 4x2 | ||
| エンジン出力 | 240 HP/ 6HK1-TCG61 | ||
| 消防ポンプ | CB10/60 | ||
| 放水砲 | PL8/48 | ||
| 全体寸法 L*W*H | 7800*2500*3500 mm | ||
| 車両総重量 | 22000 kg | ||
| 車両重量 | 10800 kg | ||
| エンジン | エンジンモデル | 4HK1-TCG61 | |
| 燃料タイプ | ディーゼル | ||
| 出力 | 240 HP(176KW) | ||
| 排出ガス基準 | Euro 6 | ||
| 排気量 | 7800 ml | ||
| エンジンタイプ | 直列6気筒、水冷、ターボチャージャー付きディーゼルエンジン、インタークーラー搭載 | ||
| シャーシ | 駆動方式 | 4x2 | |
| ホイールベース | 5600 mm | ||
| タイヤ | 235/75R17.5 16PR | ||
| タイヤ数 | タイヤ6本およびスペアタイヤ1本 | ||
| 消防ポンプ | モデル | CB10/60 | |
| 流量 | 60L/s | ||
| 圧力 | 1MPa | ||
| 最大作動圧力 | 1.251MPa | ||
| 最大許容入口圧力 | 0.4MPa | ||
| 最大吸込高さ | 3m | ||
| 定格回転速度 | 3916±50r/min | ||
| 速度比 | 1:1.4 | ||
| 送水切替時間 | ≤50s | ||
| 放水銃 | モデル | PL8/48 | |
| 流量 | 48L/s | ||
| 定格作動圧力 | 0.8MPa | ||
| 最大作動圧力 | 1.2MPa | ||
| 射程 | 水 | ≥70m | |
| 泡 | ≥65m | ||
| 俯仰回転 | -35~+70° | ||
| 水平回転 | 0~360° | ||
| 標準構成 | サンドイッチPTOおよび配管システムを装備; 機器ボックスおよびポンプボックスを装備; 跳ね上げ式ペダルおよび電気システムを装備。 その他の装備。 |
||


1. シャーシおよびパワートレイン
♦ 5600mmホイールベースを備えたISUZU GIGA 4×2シャーシ。都市道路、工業施設、緊急対応ルートでの安定した運用を目的に設計されています。
♦ 6HK1-TCG61ディーゼルエンジン、定格240 HPで、迅速な応答、連続ポンプ運転、長時間の泡消火に対応する信頼性の高いトルクを提供。
♦簡単な操作と容易なメンテナンスを実現する手動変速機。

2. 消火・安全システム
♦ 6000Lの水タンクおよび2000Lの泡タンクを装備。内部バッフルを備えた炭素鋼製構造で、液体の揺動を低減。
♦ CB10/60消防ポンプ、1.0 MPaで流量60 L/s、PTO駆動、吸水高さ3m、呼び水時間≤50秒。
♦ PL8/48ルーフモニター、流量48 L/s、水放射距離≥70 m、泡放射距離≥65 m、水平360°回転、仰角-35°~+70°。

» Ⅳ。消防ポンプシステム:

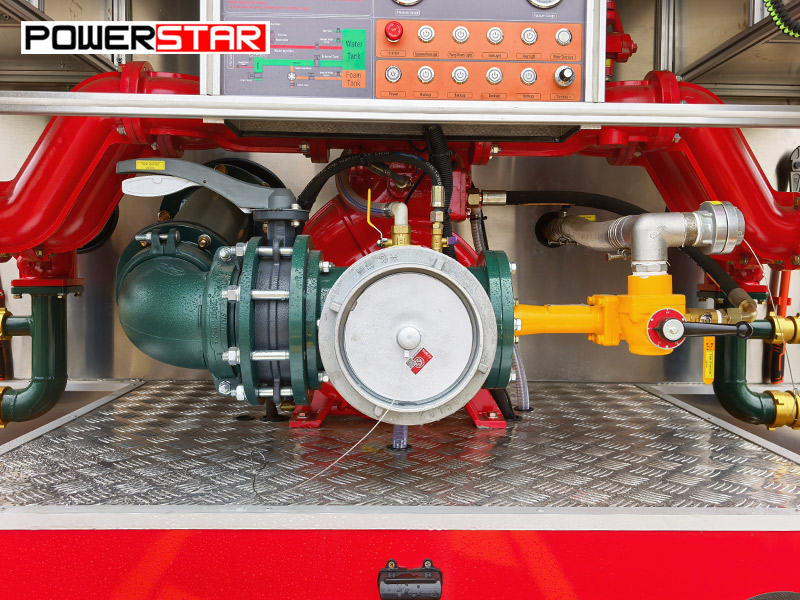

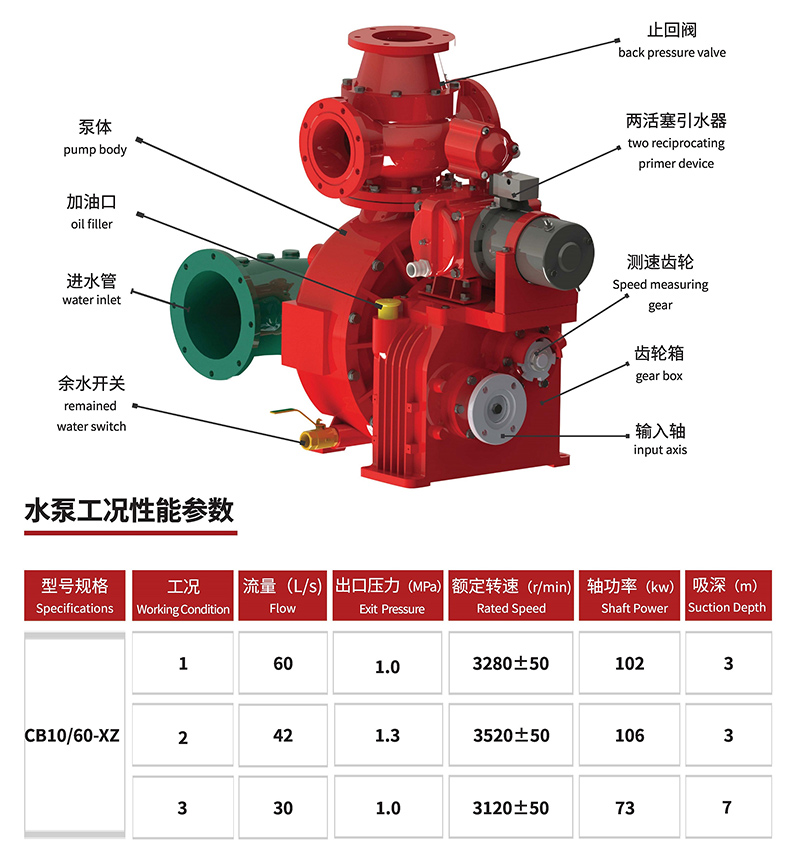

消防ポンプ:

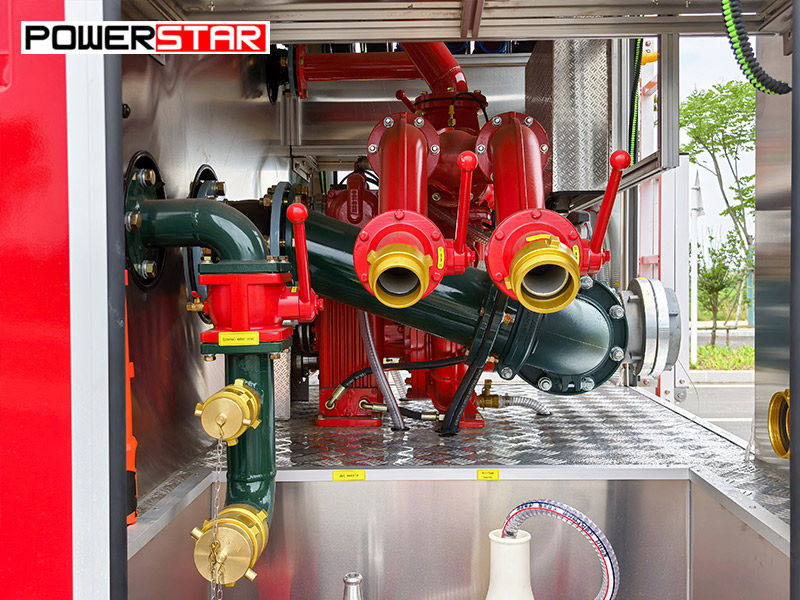

定格流量60 L/s、圧力1.0 MPaのCB10/60消防ポンプが後部ポンプ室に設置されています。このポンプは信頼性の高い性能を備え、安定した水圧を供給することで、消火ホースやモニターが長距離にわたって効果的に水または泡を放射し、消火活動を行えるようにします。

|
消防ポンプモデル |
流量 |
圧力 |
最大作動圧力 |
最大許容入口圧力 |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

»Ⅴ。消防モニターシステム:

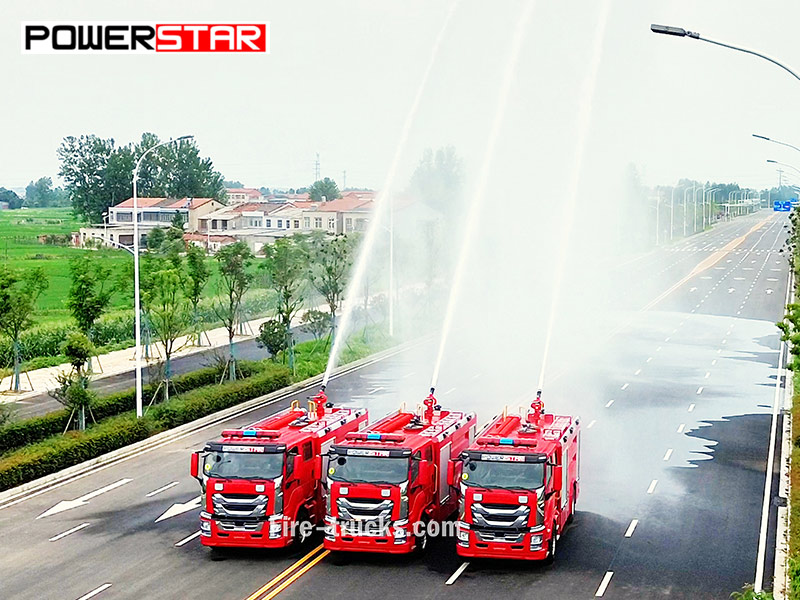

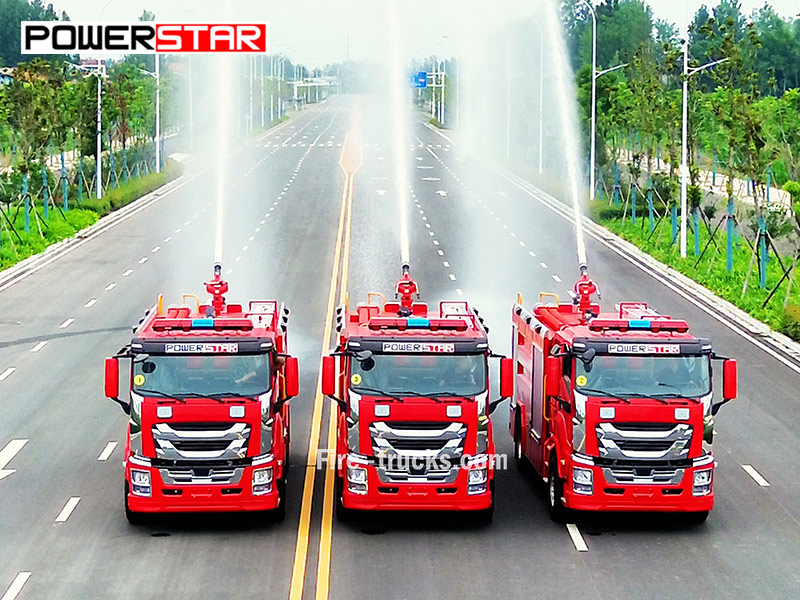

PL8/48消防モニターはキャビン屋根に取り付けられています。流量48 L/sを供給し、水放射距離は≥70 m、泡放射距離は≥65 mです。モニターは直射流と噴霧パターンの両方に対応し、柔軟な消火活動を可能にします。

| 消防モニターモデル | 流量 | 射程 | 定格圧力 | 仰角回転 | 水平回転 |
| PL8/48 | 48L/s | 水≥70m 泡 ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

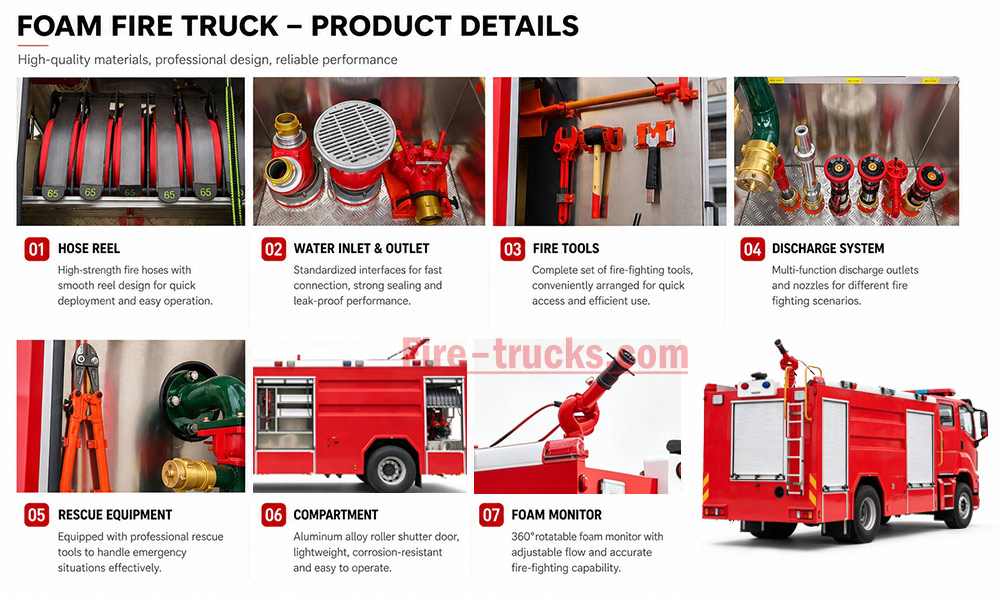

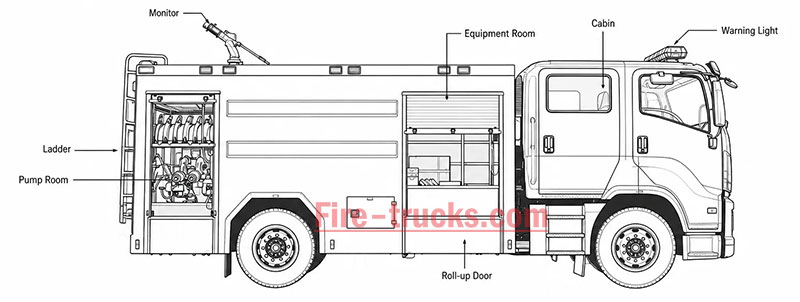

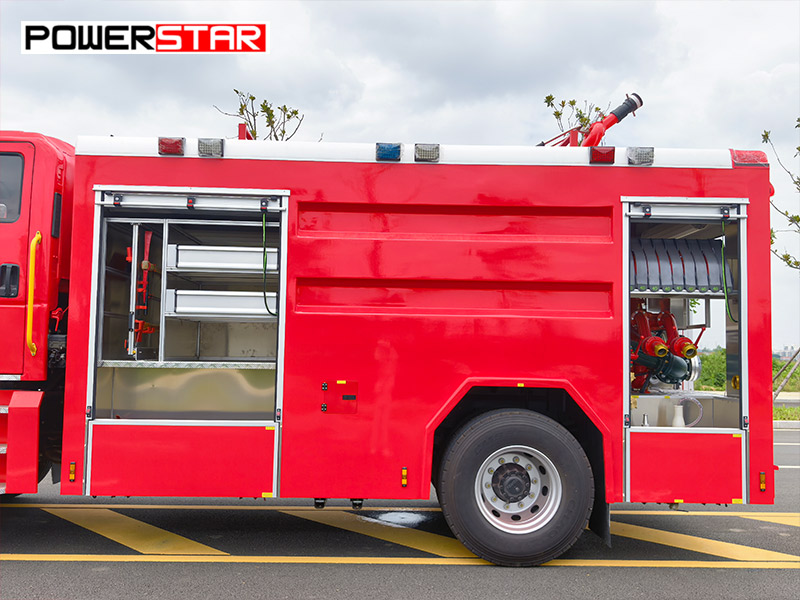

» Ⅵ.消防設備:
• 装備室

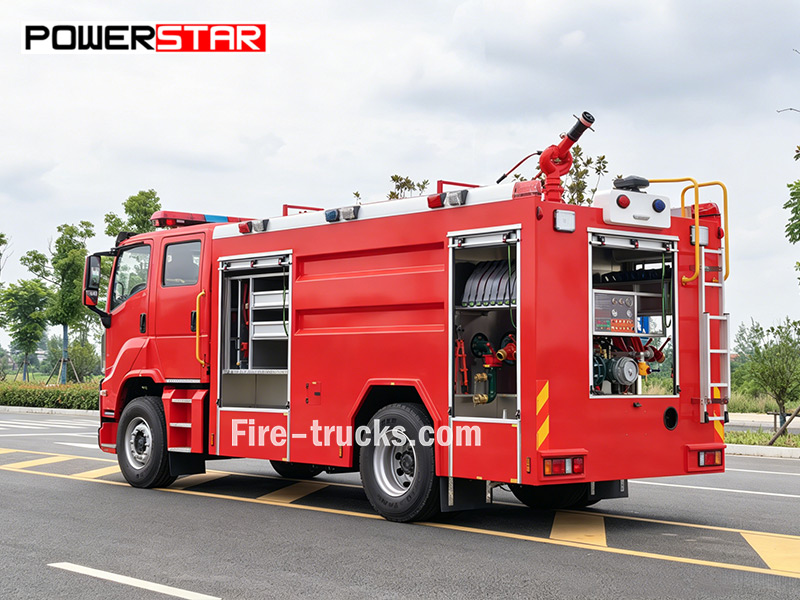

車両の両側に配置されたこれらのコンパートメントには、装備ラックと収納トレイが備えられています。ラックには消火ホース、吸水管、泡ガンが整理して収納されます。収納トレイにはレンチ、斧、バールなどの工具を素早く取り出せるように収納でき、救助効率を向上させます。

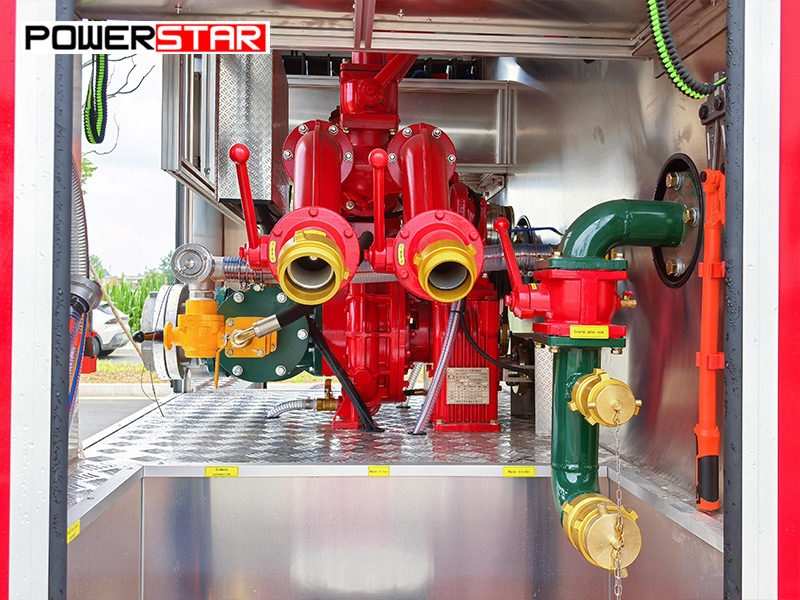

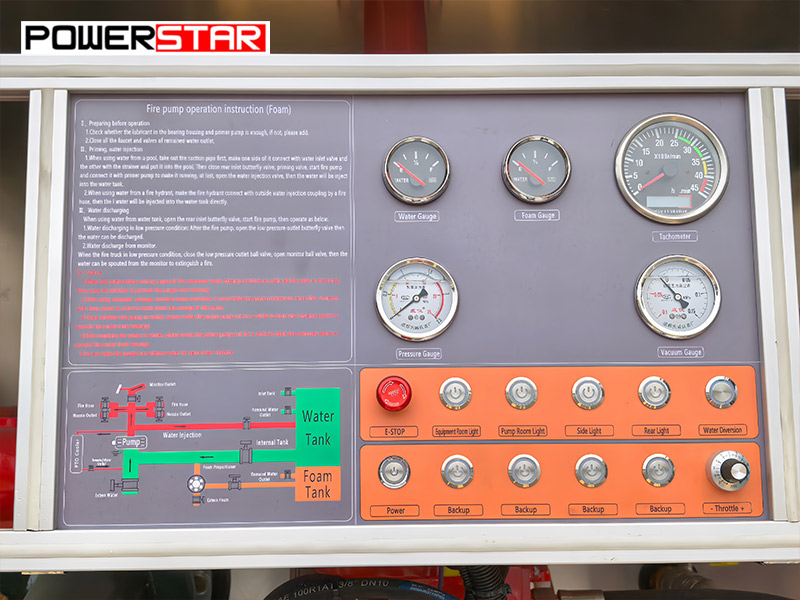

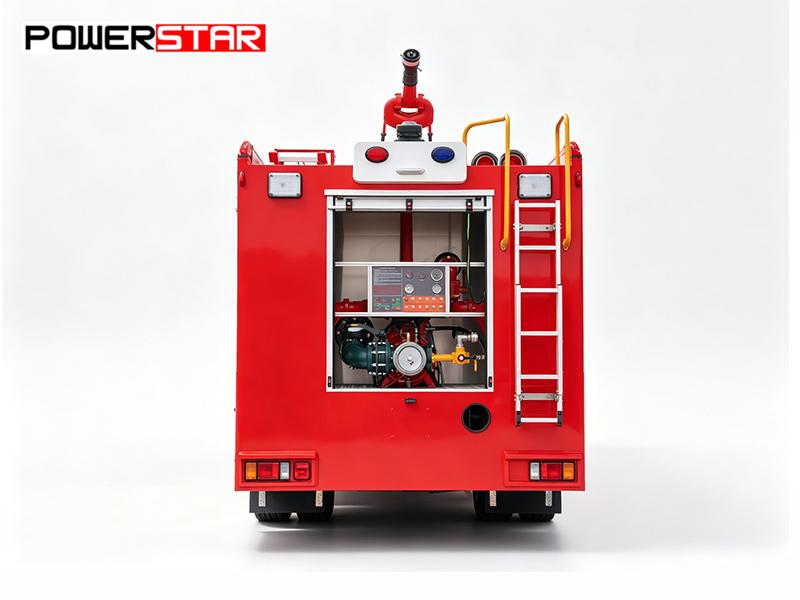

•ポンプ室:CB10/60消防ポンプ、制御パネル、圧力計、真空計、照明システムを装備しています。付属品には消火ホース、吸水ホース、集水器、ストレーナー、消火ノズル、泡ガン、吸水ホースレンチ、レデューサーが含まれます。

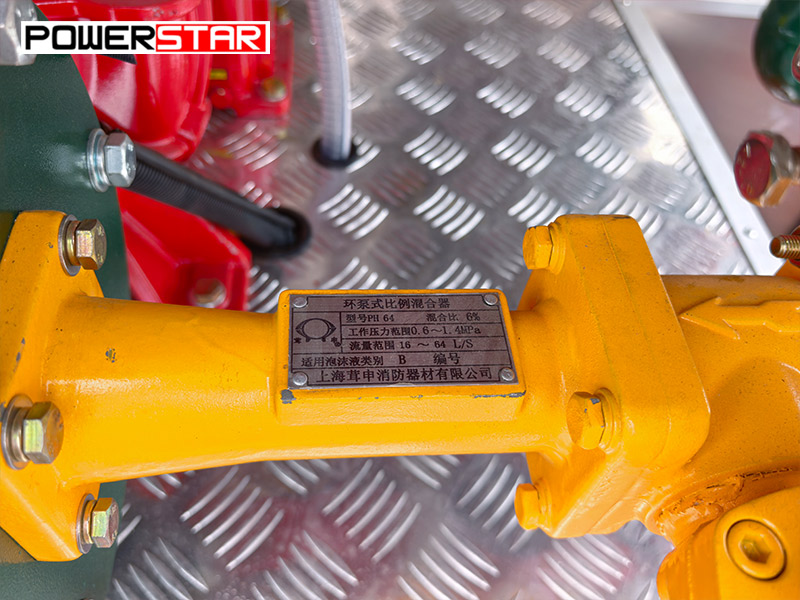

ISUZU GIGA緊急消防ポンプ車には、後部搭載型CB10/60消防ポンプとキャビンルーフ搭載型PL8/48モニターが装備されています。水タンク容量は6,000リットル、泡タンク容量は2,000リットルで、240HPの6HK1-TCG61エンジンを搭載した頑丈なISUZU GIGA 4×2シャーシ上に搭載されています。標準装備には消火ホース、吸水管、カップリング、泡ガン、完全な工具セットが含まれます。追加装備にはサンドイッチPTO、配管システム、装備ボックス、ポンプボックス、折りたたみ式ペダル、電気システムが含まれます。また、自動泡混合用のPH64泡混合装置(3%-6%混合比、最大流量64 L/s)も装備されています。詳細仕様は以下の通りです:


» Ⅶ.水流量・圧力試験:
