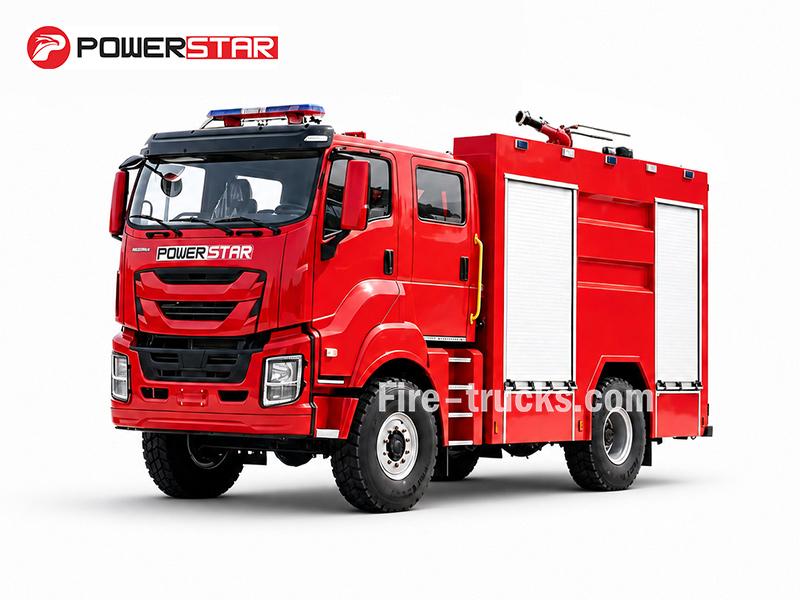

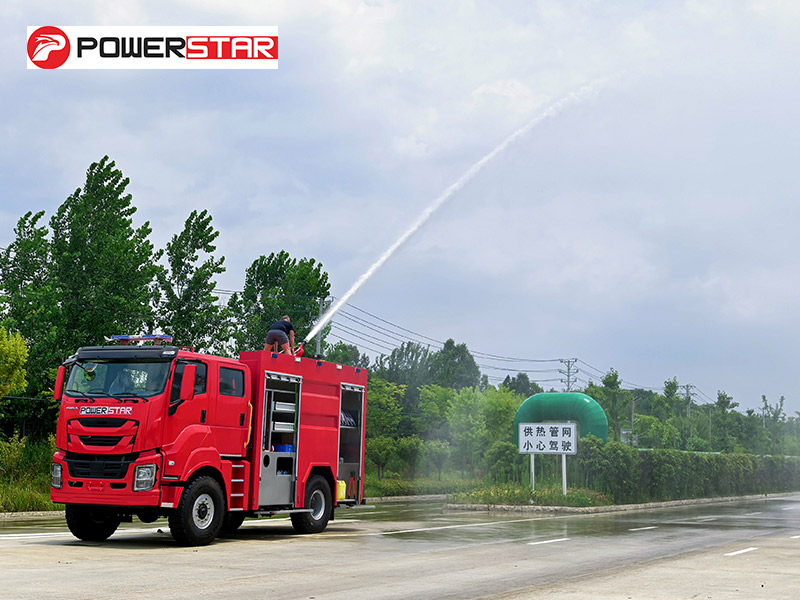

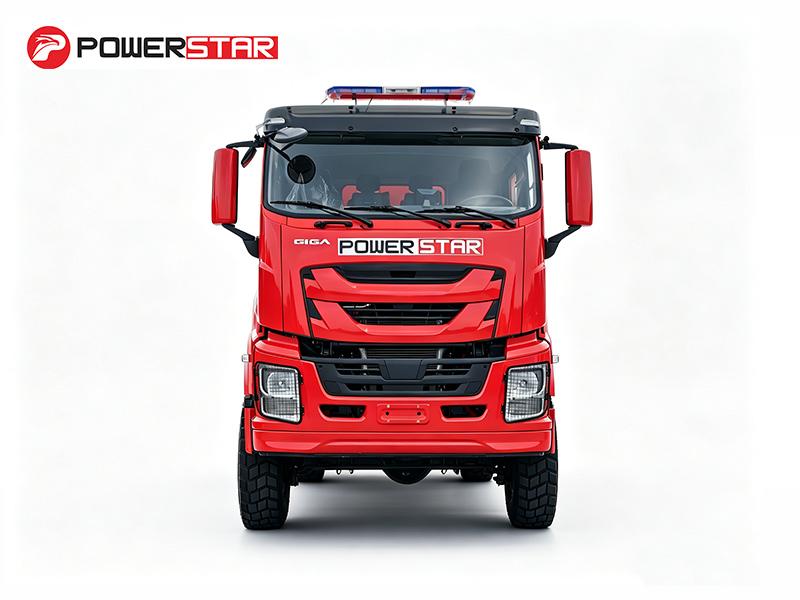

このISUZU GIGA FVR 4×4は、荒れた地形向けに設計された4×4シャーシを備えた300 HPの6HK1-TCG60ディーゼルエンジンで走行します。総液体容量は3,500リットルに達し、その内訳は水3,000Lと泡500Lです。消火はCB10/40-XZポンプ(40 L/s)と、放水到達距離60m・泡到達距離48mのPL8/32ルーフモニターによって行われます。トラックには、ホース、吸水管、カップリング、泡放射器、工具キットを含む標準装備一式が付属します。
トラックシャーシ:
ISUZU GIGA 4×4作業能力:
3000L water + 500L foam (3500L total)エンジン出力:
300 HP (221 kW) / 6HK1-TCG60消防ポンプ:
CB10/40-XZポンプ流量:
40 L/s仕事のプレッシャー:
1.0 MPa消防モニター:
PL8/32フロー監視:
32 L/sモニター範囲:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowISUZU 4×4泡沫消防車は、300馬力の6HK1-TCG60エンジンを搭載し、4×4全輪駆動シャーシをベースに構築されています。前輪385/65R22.5、後輪315/80R22.5タイヤを装備し、泥濘地や砂地で優れた走行性能を発揮します。このISUZU泡沫消防車は、合計3,500リットル(3,000Lの水+500Lの泡消火剤)を搭載し、CB10/40-XZ消防ポンプは40 L/sの吐出量を実現します。ルーフ搭載PL8/32放水銃は、水の到達距離60m以上、泡の到達距離48m以上を達成します。6%混合比のPH64-RS泡混合装置は、B級油火災および化学火災向けに設計されています。標準装備には消防ホース、泡ガン、ストレーナー、フルツールキットが含まれており、消防署、油田、空港、迅速な対応が求められる工業施設に適した信頼性の高い選択肢です。

|
作業容量 |
エンジンモデル |
ホイールベース |
上部構造 |
|
3,000L水+500L泡 |
300馬力 / 6HK1-TCG60 |
4500 mm |
★ タンク材質:炭素鋼、容量3,500L ★CB10/40消防ポンプ、1.0 MPa時の流量40 L/s ★PL8/32ルーフ放水銃、水流量32 L/s、水到達距離60m以上、泡到達距離48m以上 ★ PH64-RS泡混合装置、混合比6% |
»Ⅰ.主な特徴:
❶ 300馬力6HK1-TCG60ディーゼルエンジンは、緊急時に迅速な加速と継続的な泡放射を可能にする強力なトルクを提供します。
❷ 4×4 ISUZU GIGA FVRシャーシは、3,000L水タンクと500L泡タンクを搭載し、40 L/s・1.0 MPa仕様のCB10/40-XZポンプと組み合わせています。

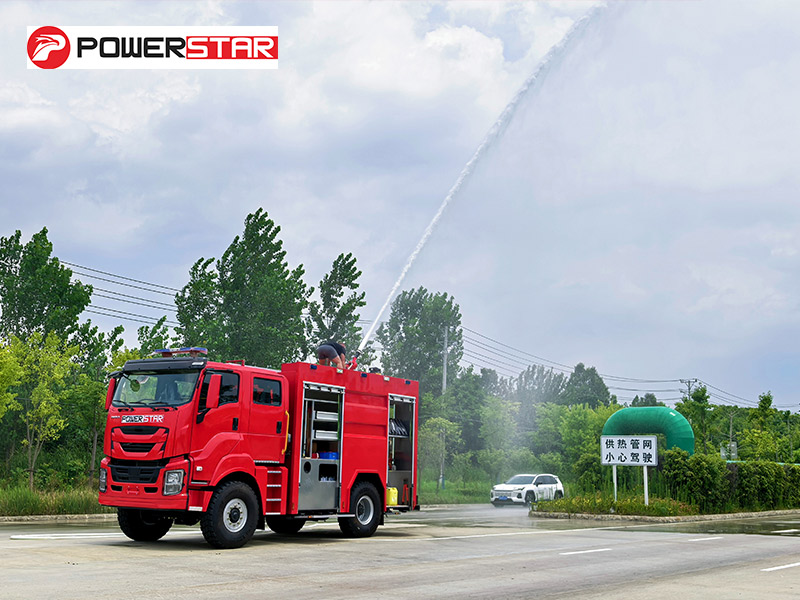

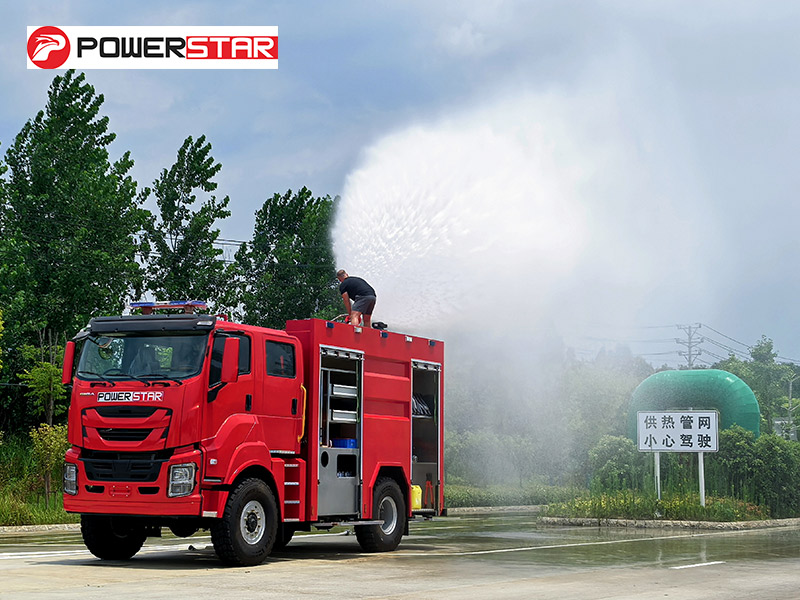

❸ PL8/32ルーフ放水銃は、水到達距離60m、泡到達距離48mを実現し、乗員が安全な長距離消火活動を行うために必要な射程を提供します。
❹ 4500 mmのホイールベースと、前輪385/65R22.5・後輪315/80R22.5タイヤの組み合わせにより、悪路や泥濘地の作業現場でも安定した走行性を確保します。
❺ 標準装備には消防ホース、吸水ホース、カップリング、泡ガン、ツールキットが含まれており、B級火災の消火に必要な装備をすぐに使用できます。
»Ⅱ.製品パラメータ:
| ISUZU 4X4消防泡沫車 フィリピン | |||
| 一般 | 作業容量 | 3,000L水+500L泡 | |
| トラックシャーシ | ISUZU GIGA FVR 4x4、ダブルキャブ | ||
| エンジン出力 | 300 HP/ ISUZU 6HK1-TCG60 | ||
| 消防ポンプ | CB10/40-XZ | ||
| 放水銃 | PL8/32 | ||
| 泡混合器 | PH64-RS | ||
| 最高速度 | 105 km/h | ||

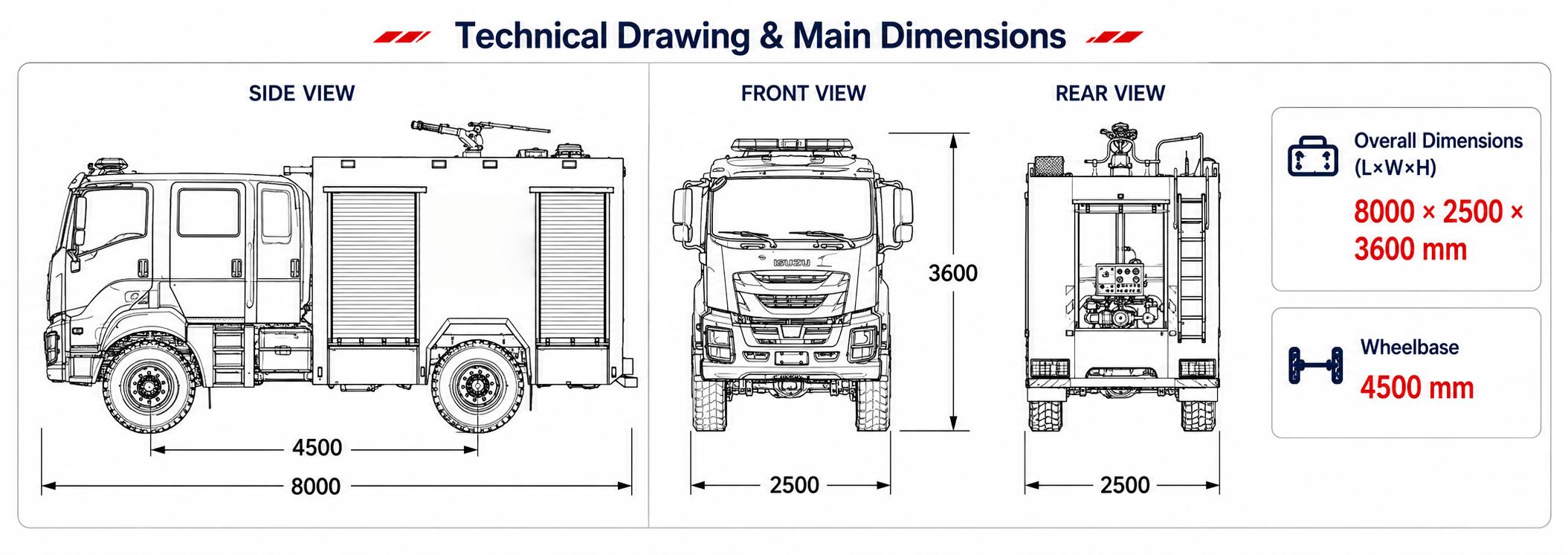

| 全体寸法 L*W*H | 8000*2500*3600 mm | ||
| 車両総重量 | 9900 kg | ||
| 空車重量 | 5850 kg | ||
| エンジン | エンジン型式 | 6HK1-TCG60 | |
| 燃料タイプ | ディーゼル | ||
| 出力 | 300 HP(221KW) | ||
| 排出ガス基準 | Euro 5 | ||
| 排気量 | 7790 ml | ||
| エンジンタイプ | 直列6気筒、水冷、ターボチャージャー付きディーゼルエンジン、インタークーラー | ||
| シャーシ | 駆動方式 | 4x4 | |
| ホイールベース | 4500 mm | ||
| タイヤ | 前輪 385/65R22.5、後輪 315/80R22.5、6+1輪 | ||
| タイヤ数 | タイヤ6本とスペアタイヤ1本 | ||
| 消防ポンプ | モデル | CB10/40-XZ | |
| 流量 | 40L/s | ||
| 圧力 | 1MPa | ||
| 最大使用圧力 | 1.251MPa | ||
| 最大許容入口圧力 | 0.4MPa | ||
| 最大吸込高さ | 7m | ||
| 定格回転速度 | 3135±50r/min | ||
| 速度比 | 1:1.4 | ||
| 導水時間 | ≤50s | ||
| 放水銃 | モデル | PL8/32 | |
| 流量 | 32L/s | ||
| 定格使用圧力 | 0.8MPa | ||
| 最大使用圧力 | 1.2MPa | ||
| 射程 | 水 | ≥60m | |
| 泡 | ≥48m | ||
| 仰角回転 | - 35~+70° | ||
| 水平回転 | 0~360° | ||
| 泡混合器 | モデル | PH64-RS | |
| 混合比 | 6% | ||
| 作動圧力範囲 | 0.6~1.4MPa | ||
| 流量範囲 | 16~64L/s | ||
| 適合する泡消火液の種類 | B類 | ||
| 標準構成 | すべての標準付属品:消防ホース、フィルター、カップリング、レンチ、水/泡ガン、基本工具セット、英語マニュアル…… | ||


1. シャーシ&パワートレイン
♦ シャーシ:ISUZU GIGA FVR 4×4、ホイールベース4500 mm、オフロードおよび悪路での安定性向け
♦ エンジン:6HK1-TCG60ディーゼル、300 HP (221 kW)、高速応答と長時間ポンプ運転のための強力なトルク
♦トランスミッション:マニュアル9速、さまざまな道路状況に対応する正確なギア選択

2. 消火システム
♦ タンク:3000L水+500L泡(合計3500L)、炭素鋼製、悪路での安定性を高める耐スロッシング仕切り板付き
♦ ポンプ:CB10/40-XZ、1.0 MPaで40 L/s、PTO駆動、7m吸水揚程、呼び水時間≤50s

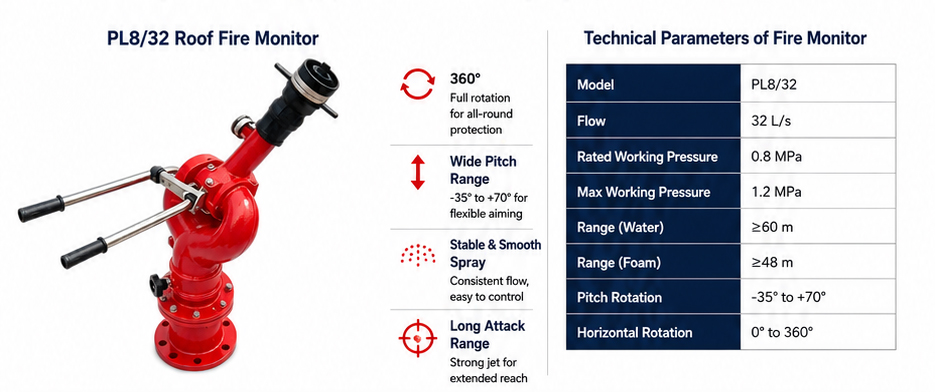

♦ 放水銃:PL8/32、流量32 L/s、水放射距離≥60m、泡放射距離≥48m、水平360°、仰俯角-35°~+70°
♦ 泡混合器:PH64-RS、固定比率6%、流量範囲16-64 L/s、B類液体火災用

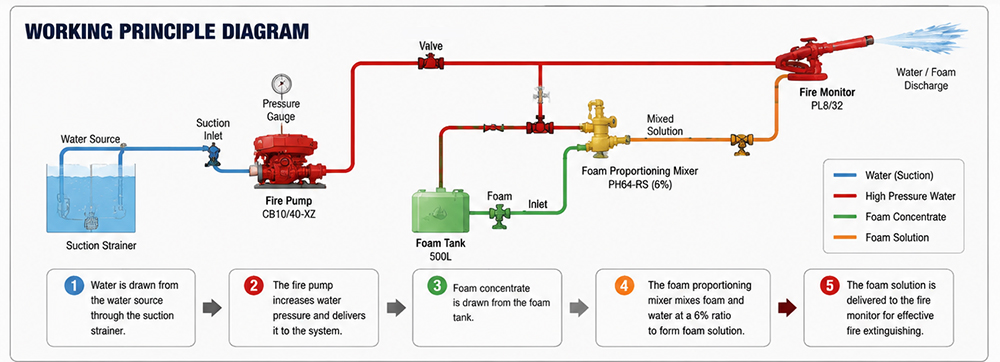

»Ⅳ.泡消火車の作動原理:
• 吸水取入口
DN125大口径吸水口により、迅速な呼び水と高流量を実現し、消火栓が利用できない場合は池や河川などの自然水源から吸水します。
• 給水接続口
DN65外部給水口は消火栓または補助ポンプ接続用で、都市部または自治体の給水環境でタンクへ迅速に補給します。
• 放水口
両側のDN65およびDN80の出口は同時にホースを接続でき、さまざまな圧力と流量のニーズに合わせて調整し、より迅速な送水を実現します。
• 泡回路
独立した閉ループ泡システムが吸引、混合、加圧放出を単独で処理します。水と泡を瞬時に切り替えながら、油火災消火用に安定した6%混合比を維持します。

» Ⅴ• 消防ポンプシステム:

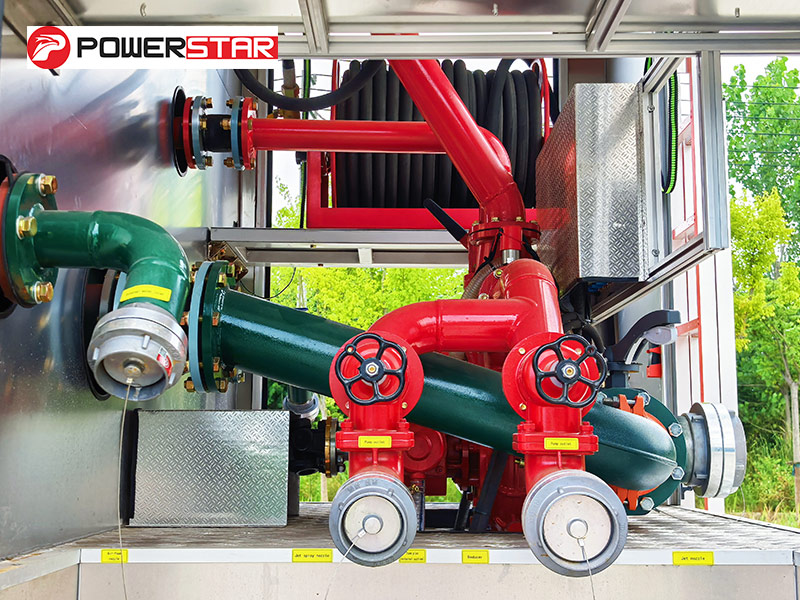

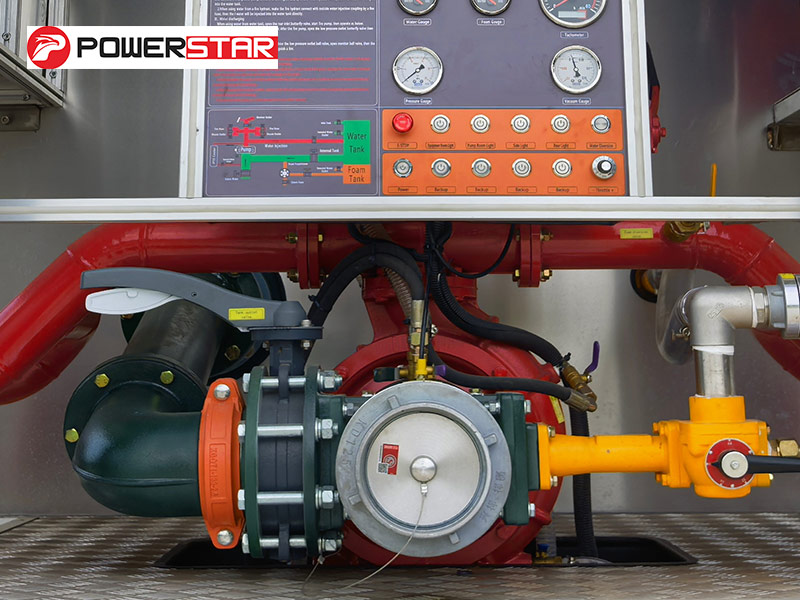

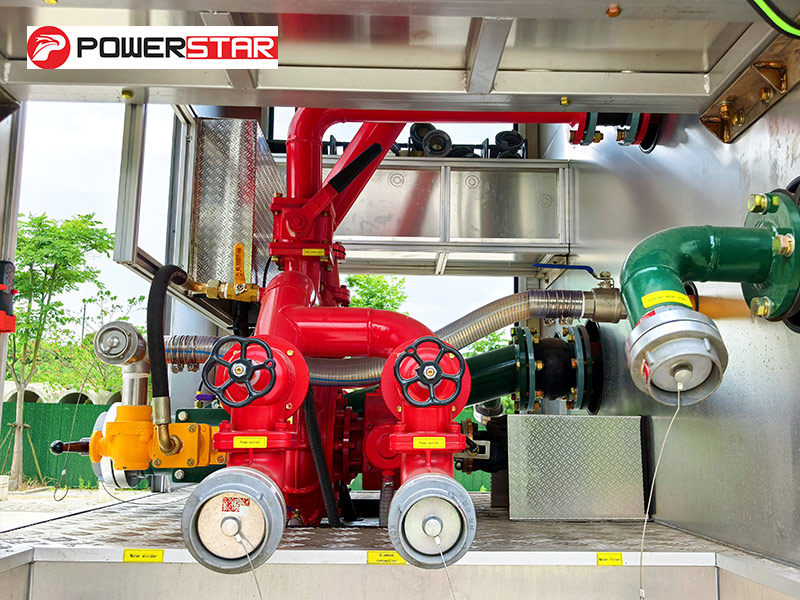

消防ポンプ:
定格流量40 L/s、1.0 MPaで作動するCB10/40消防ポンプが後部ポンプ室に設置されています。このポンプは信頼性の高い性能を備え、安定した水圧を供給することで、消火ホースや放水銃が長距離にわたって効果的に水または泡を放出し、消火活動を行えるようにします。
|
消防ポンプ型式 |
流量 |
圧力 |
最大作動圧力 |
最大許容入口圧力 |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

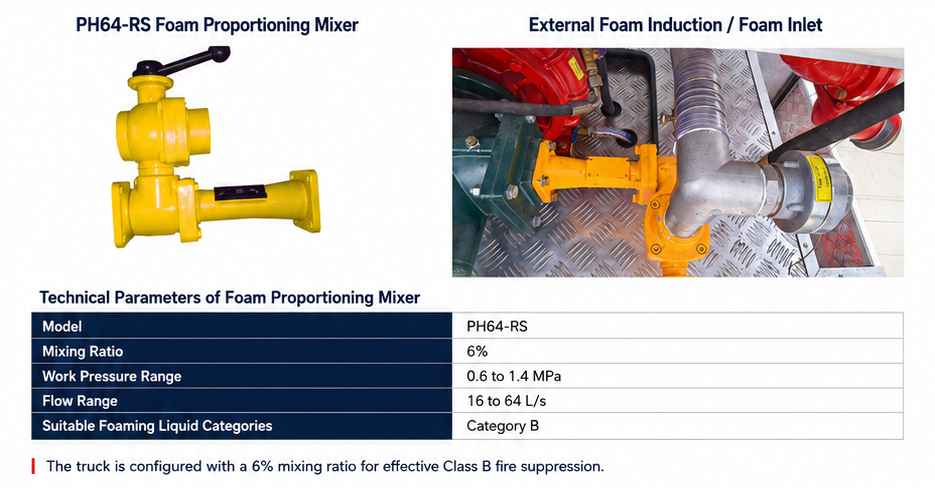

PH64ポンプインリング式泡混合器。混合比は3%~6%の範囲で調整可能で、最大混合流量は64 L/sです。泡消火薬剤を水と自動的に混合し、B級火災の効率的な消火を実現します。外部電源を必要とせず、簡単に操作できます。

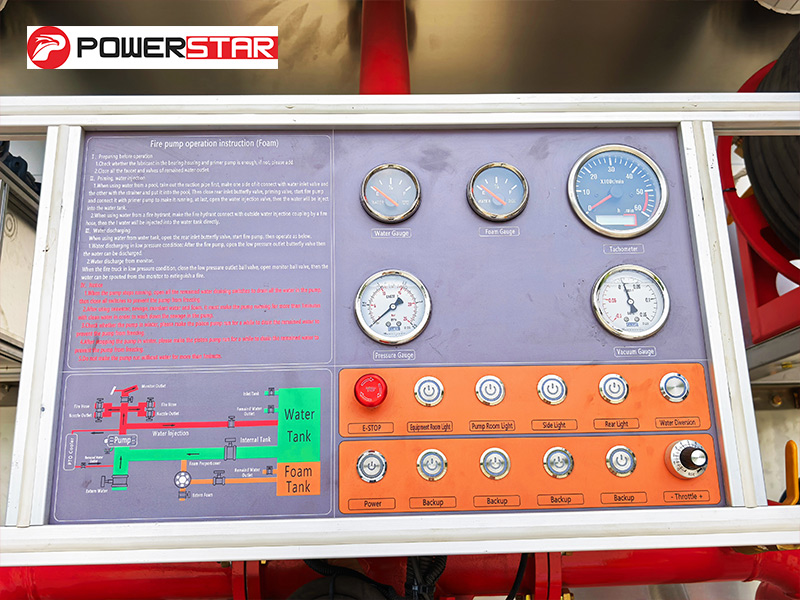

操作説明、タンク配管図、圧力計、水位計、泡液位計、緊急停止装置、PTO制御、主電源スイッチ、ポンプ制御、放水銃制御、コンパートメント照明を含みます。すべての制御装置には明確な表示があり、簡単に操作できます。

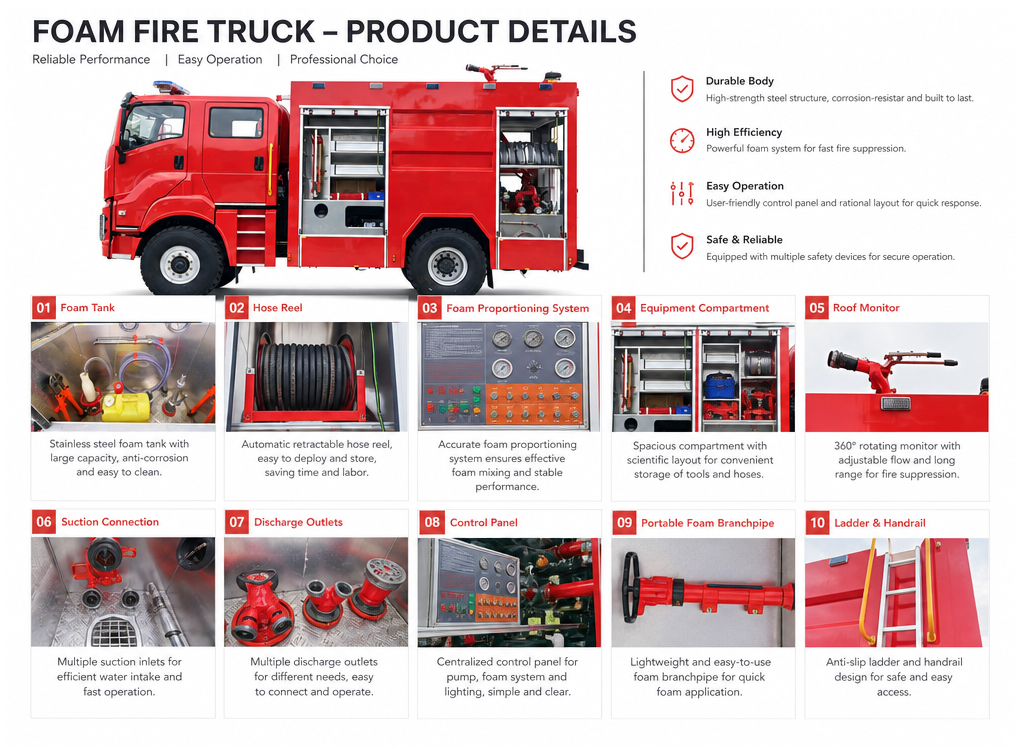

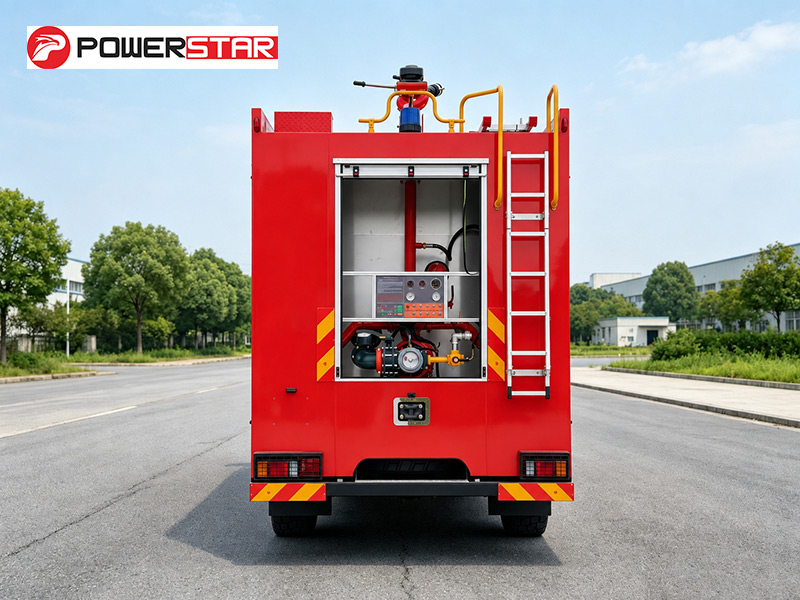

» Ⅵ.消火設備:

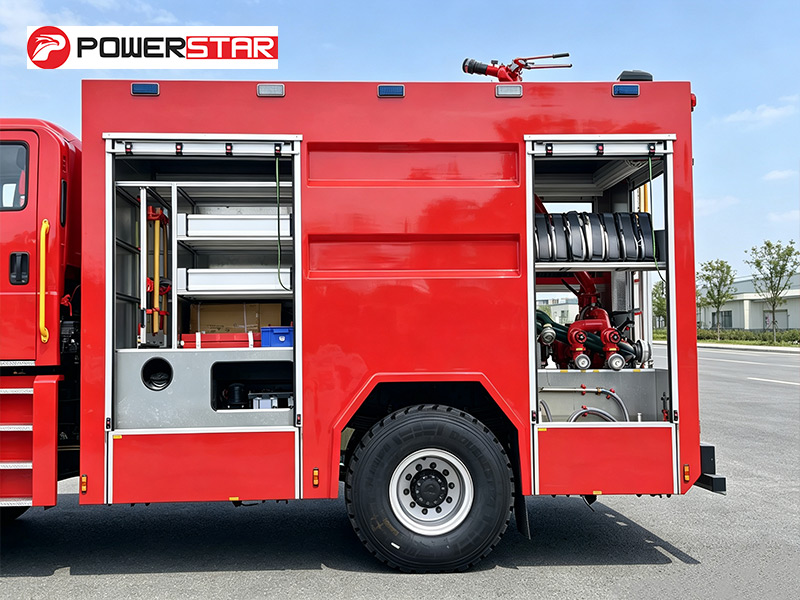

• 装備室
車両の両側に配置されたこれらのコンパートメントには、装備ラックと収納トレイが装備されています。ラックは消火ホース、吸水管、泡放射銃を整理して収納できます。収納トレイはレンチ、斧、バールなどの工具へ素早くアクセスでき、救助効率を向上させます。

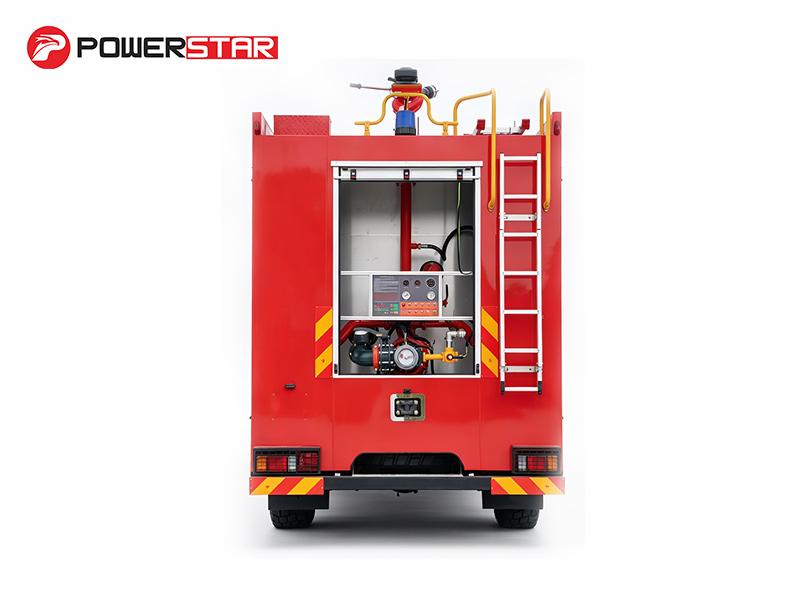

•ポンプ室:CB10/40消防ポンプ、操作パネル、圧力計、真空計、照明システムを装備しています。付属品には、消火ホース、吸水ホース、集水器、ストレーナー、消火ノズル、泡放射銃、吸水ホースレンチ、レデューサーが含まれます。

このISUZU GIGA FVR 4×4泡消火車には、後部搭載のCB10/40-XZポンプとキャブ上部のPL8/32放水銃が装備されています。液体容量は合計3,500リットルで、水3,000L、泡500Lです。この車両は堅牢な4×4シャーシを採用し、300 HPの6HK1-TCG60エンジンで駆動されます。標準納入品には、消火ホース、吸水ライン、継手、泡放射銃、フル工具セットが含まれます。詳細仕様は以下に記載します:
