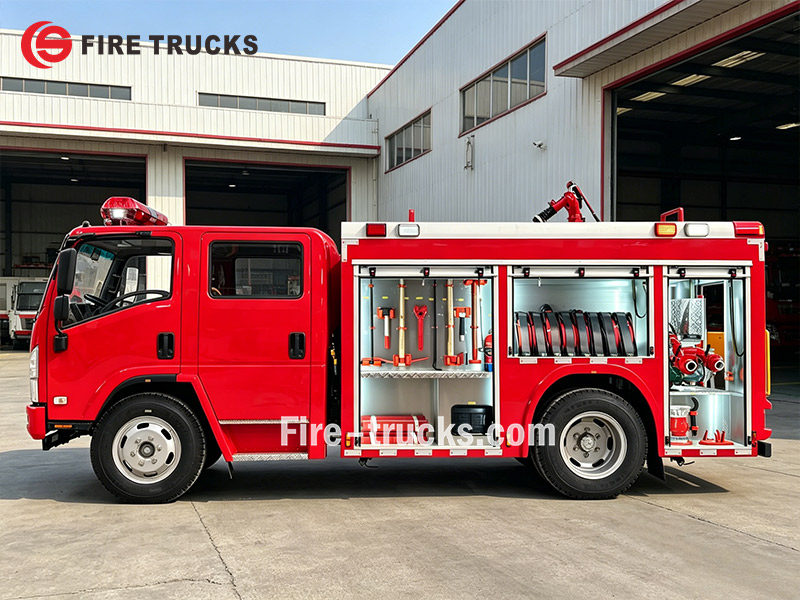

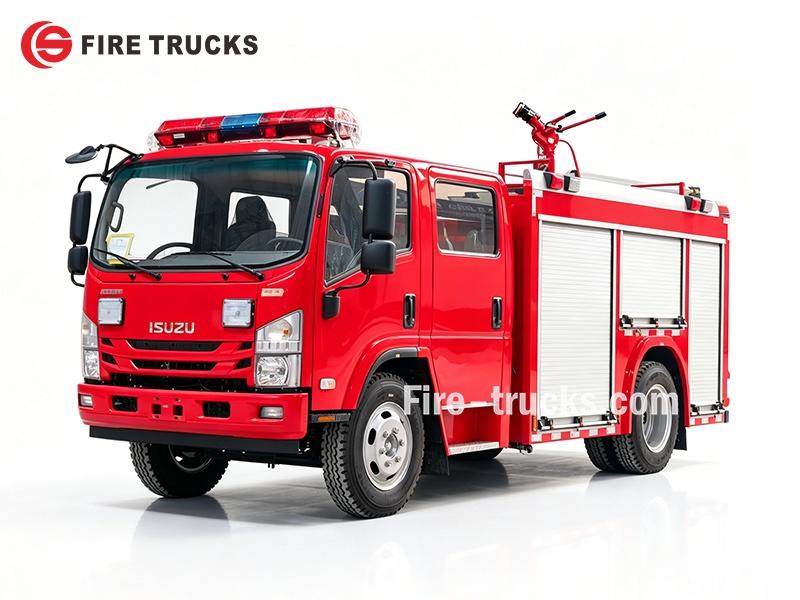

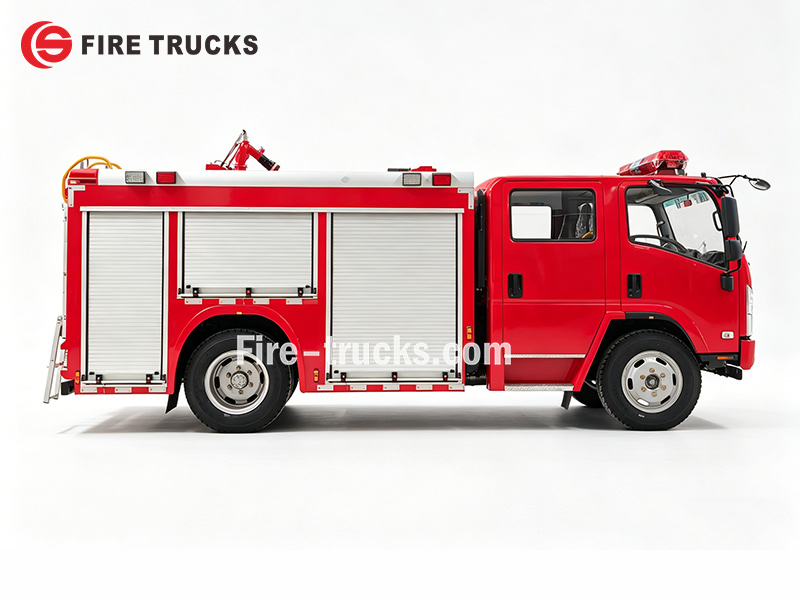

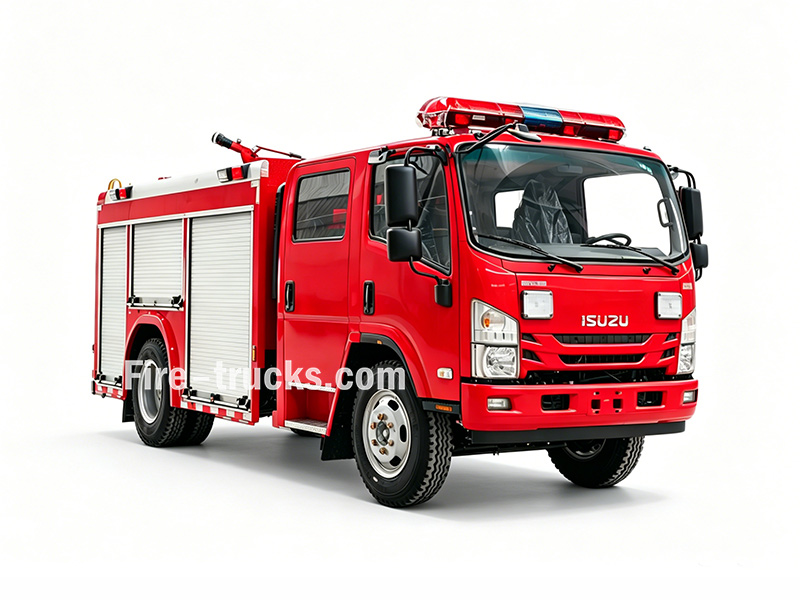

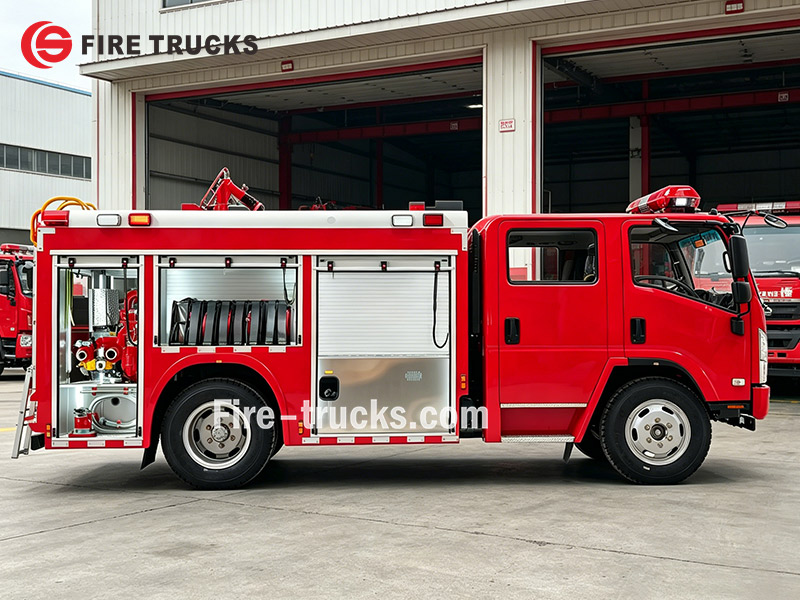

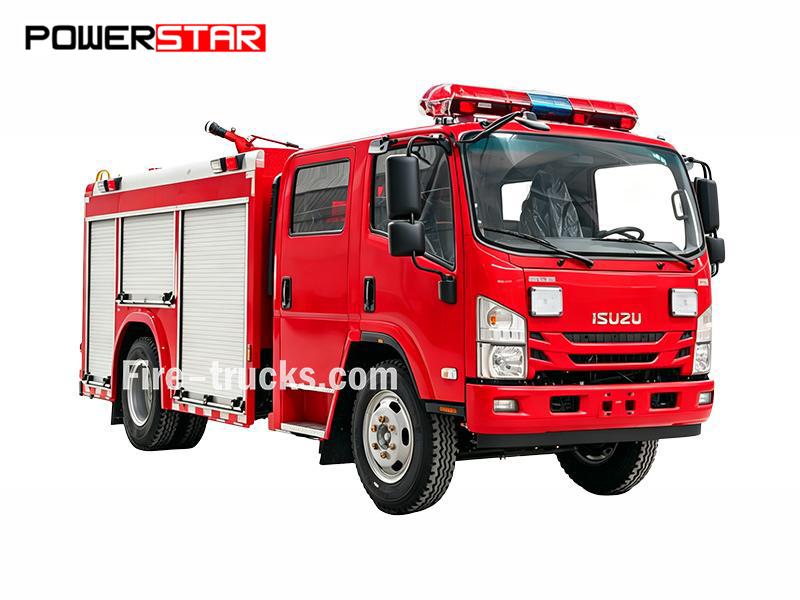

フィリピン向けISUZU NPR 189HP 4x2泡消火水槽車は、3815 mmのホイールベースを備えたISUZU 4×2シャーシをベースに製造されています。189 HPの出力を持つ4HK1-TCG61エンジンを搭載し、Allisonオートマチックトランスミッションを組み合わせています。この車両には2500Lの水タンクと1000Lの泡タンクが搭載されています。CB10/40ポンプ(1.0 MPaで40 L/s)とルーフ搭載型PL8/32放水銃(水の場合は到達距離60 m以上、泡の場合は48 m以上、流量32 L/s)が消火作業を行います。標準装備には、ホース、吸水管、カップリング、泡放射銃、基本工具キットが含まれます。
トラックシャーシ:
ISUZU NPR 4×2作業能力:
2500L water + 1000L foamエンジン出力:
189 HP (139 kW) / 4HK1-TCG61消防ポンプ:
CB10/40ポンプ流量:
40 L/s仕事のプレッシャー:
1.0 Mpa消防モニター:
PL8/32フロー監視:
32 L/sモニター範囲:
Water ≥60 m, Foam ≥48 mISUZU NPR泡消火トラックは、フィリピンでの消火活動および緊急対応のために製造されています。このISUZU 189HP 4x2泡水トラックは、2500Lの水タンク、1000Lの泡タンク、CB10/40消火ポンプ(1.0MPaで40L/s)、および水射程60m・泡射程48mのルーフ搭載PL8/32消火モニターを備えています。

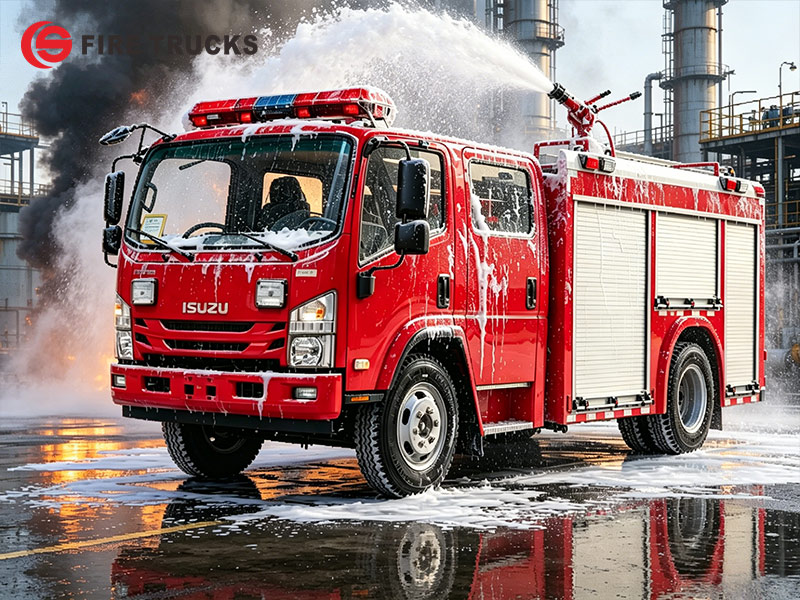

この消防車には、ホース、吸水管、カップリング、泡放射銃などの標準消火装備一式が搭載されています。このISUZU泡水トラックは、油、ガソリン、化学物質などが関係するB級火災に効果的です。石油貯蔵施設、化学工場、空港、産業施設での消火作業に適しています。

|
作業容量 |
エンジンモデル |
ホイールベース |
上部構造 |
|
2500L水 + 1000L泡 |
189 HP / 4HK1-TCG61 |
3815 mm |
★ タンク材質:炭素鋼、容量3500L ★★ CB10/40消火ポンプ、1.0MPaで流量40L/s ★★ PL8/32ルーフモニター、水流量32L/s、水射程≥60m、泡射程≥48m ★ トランスミッション:Allisonオートマチック |
»Ⅰ. 主な特徴:
★ 泡消火および緊急対応向けに定格189HPの4HK1-TCG61エンジンを搭載
★ ISUZU 4×2シャーシ、2500L水タンク、1000L泡タンク、CB10/40消火ポンプ(1.0MPaで40L/s)を装備
★ 32L/sの流量、水射程≥60m、泡射程≥48mを備えたルーフ搭載PL8/32モニターにより、長距離からの消火攻撃が可能
★ 市街地走行でスムーズな操作を実現するAllisonオートマチックトランスミッション
★ 消火ホース、吸水管、カップリング、泡放射銃など、B級火災消火用の完全な標準装備一式
»Ⅱ. 製品パラメータ:
| ISUZU NPR泡消火トラック フィリピン | |||
| 一般 | 作業容量 | 2500L水 + 1000L泡 | |
| トラックシャーシ | ISUZU 4x2 | ||
| エンジン出力 | 189 HP/ 4HK1-TCG61 | ||
| 消火ポンプ | CB10/40 | ||
| 消火モニター | PL8/32 | ||
| 最高速度 | 110 km/h | ||

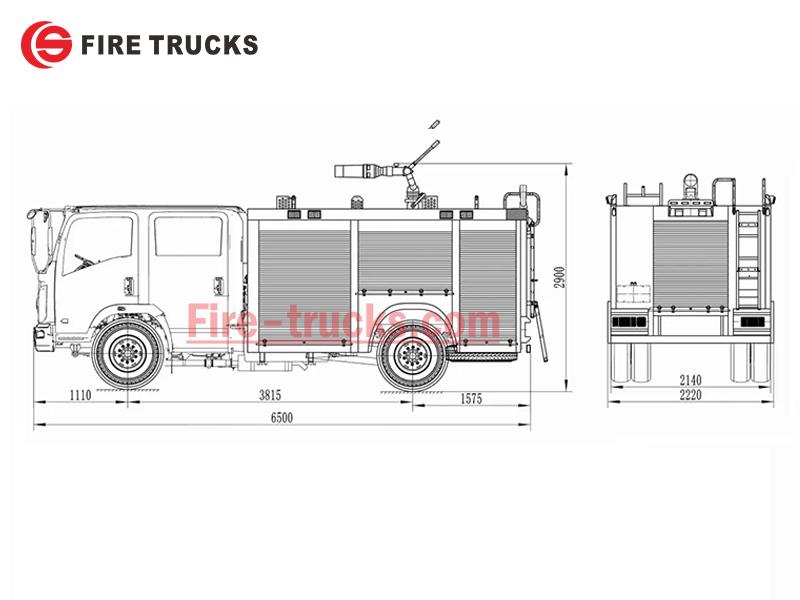

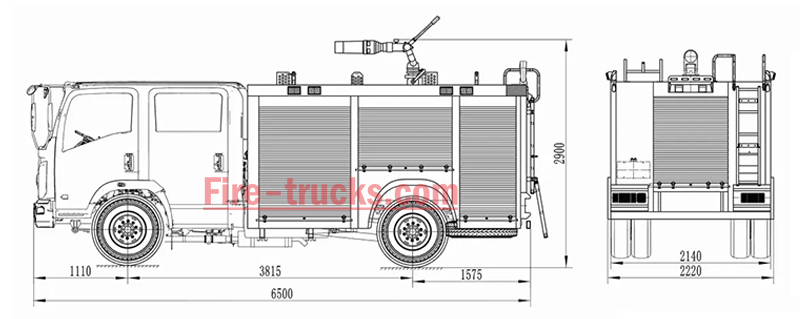

| 全体寸法 長さ*幅*高さ | 6945*2250*3130 mm | ||
| 車両総重量 | 10550 kg | ||
| 車両重量 | 5850 kg | ||
| エンジン | エンジンモデル | 4HK1-TCG61 | |
| 燃料タイプ | ディーゼル | ||
| 出力 | 189 HP(139KW) | ||
| 排出ガス基準 | Euro 6 | ||
| 排気量 | 5193 ml | ||
| エンジンタイプ | 4気筒直列、水冷、ターボチャージャー付きディーゼルエンジン、インタークーラー搭載 | ||
| シャーシ | 駆動方式 | 4x2 | |
| ホイールベース | 3815 mm | ||
| タイヤ | 235/75R17.5 16PR | ||
| タイヤ数 | タイヤ6本およびスペアタイヤ1本 | ||
| モデル | CB10/40 | ||
| 流量 | 40L/s | ||
| 圧力 | 1MPa | ||
| 消防ポンプ | 最大作動圧力 | 1.251MPa | |
| 最大許容入口圧力 | 0.4MPa | ||
| 最大吸込高さ | 3m | ||
| 定格速度 | 3916±50r/min | ||
| 速度比 | 1:1.4 | ||
| 送水時間 | ≤50秒 | ||
| 放水銃 | モデル | PL8/32 | |
| 流量 | 32L/s | ||
| 定格作動圧力 | 0.8MPa | ||
| 最大作動圧力 | 1.2MPa | ||
| 射程 | 水 | ≥60m | |
| 泡 | ≥48m | ||
| 俯仰回転 | -35~+70° | ||
| 水平回転 | 0~360° | ||
| 標準構成 | すべての標準付属品:消防ホース、フィルター、カップリング、レンチ、水/泡放射銃、基本工具セット、英語マニュアル…… | ||


1. シャーシ&パワートレイン

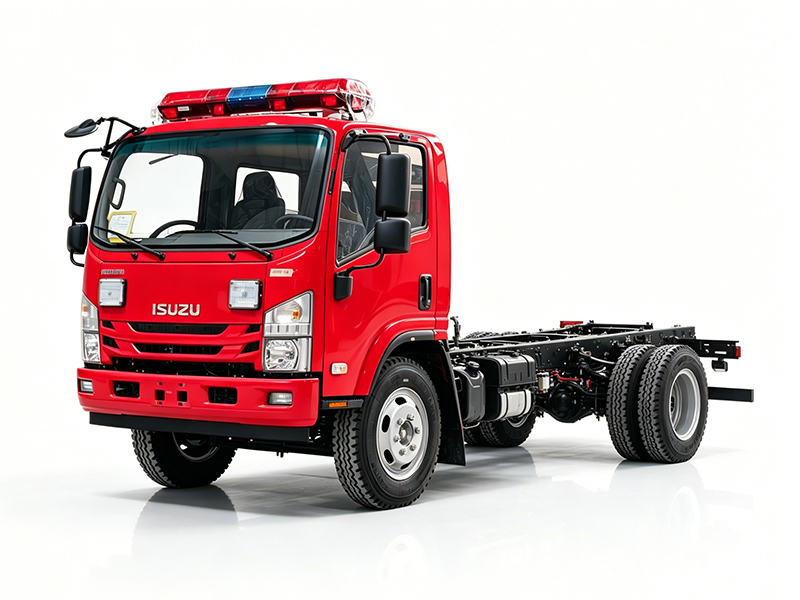

♦ 3815mmホイールベースを備えたISUZU 4×2シャーシ。安定した都市走行と市街地での信頼性の高い操縦性を実現するよう設計されています。
♦ 定格189HPの4HK1-TCG61ディーゼルエンジンを搭載し、迅速な応答、連続ポンプ運転、長時間の泡消火に必要な強力なトルクを提供します。
♦Allison自動変速機により、スムーズな加速と混雑した交通状況での容易な運転を実現します。

2. 消火システム
♦ 2500Lの水タンクおよび1000Lの泡タンクを搭載し、液体の揺動を低減するため内部バッフルを備えた炭素鋼構造。
♦ CB10/40消防ポンプ、流量40 L/s(圧力1.0 MPa)、PTO駆動、吸込高さ3m、始動時間≤50秒。
♦ PL8/32ルーフモニター、流量32 L/s、水放射距離≥60 m、泡放射距離≥48 m、水平360°回転、俯仰角-35°~+70°。
»Ⅳ。消防ポンプシステム:

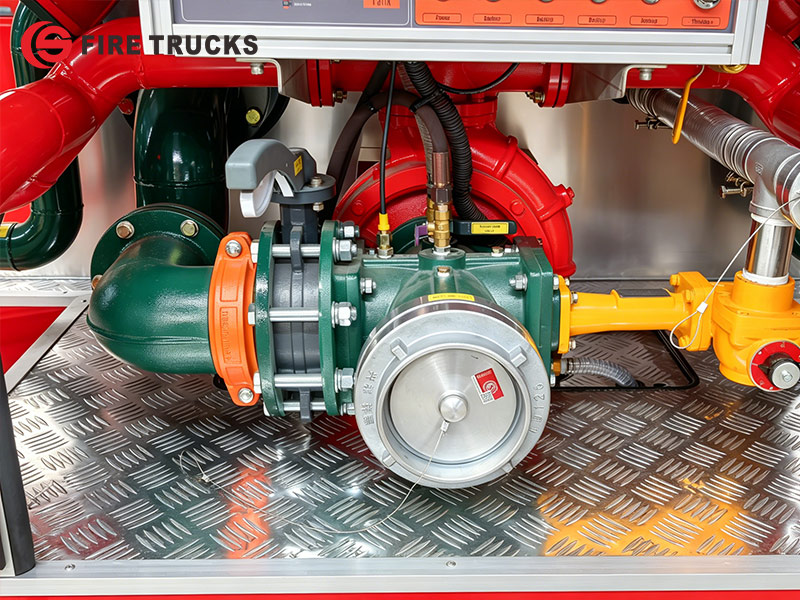

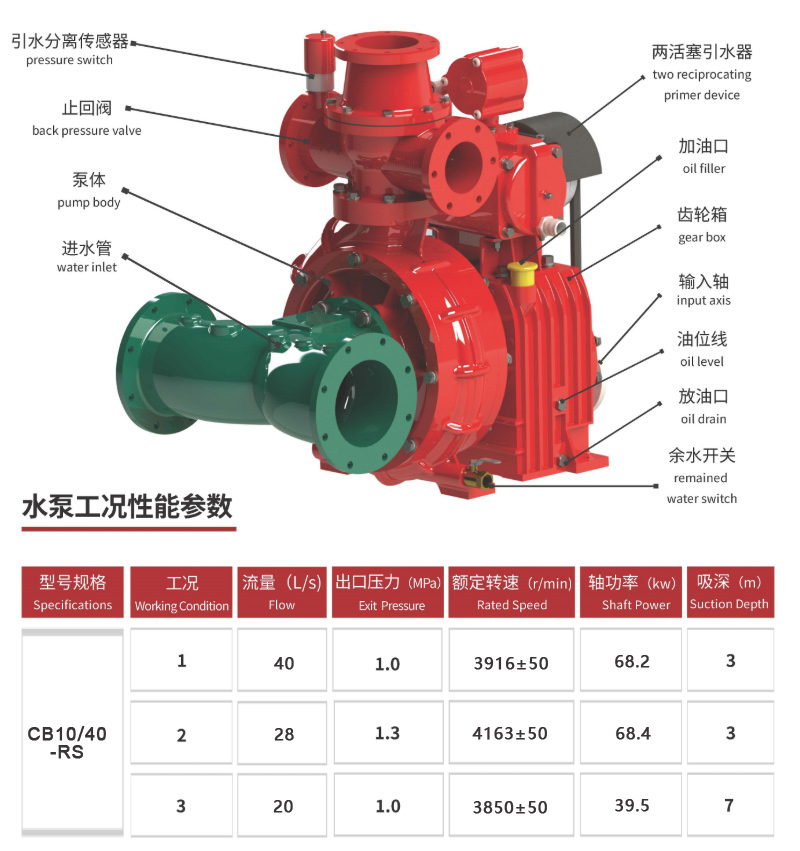

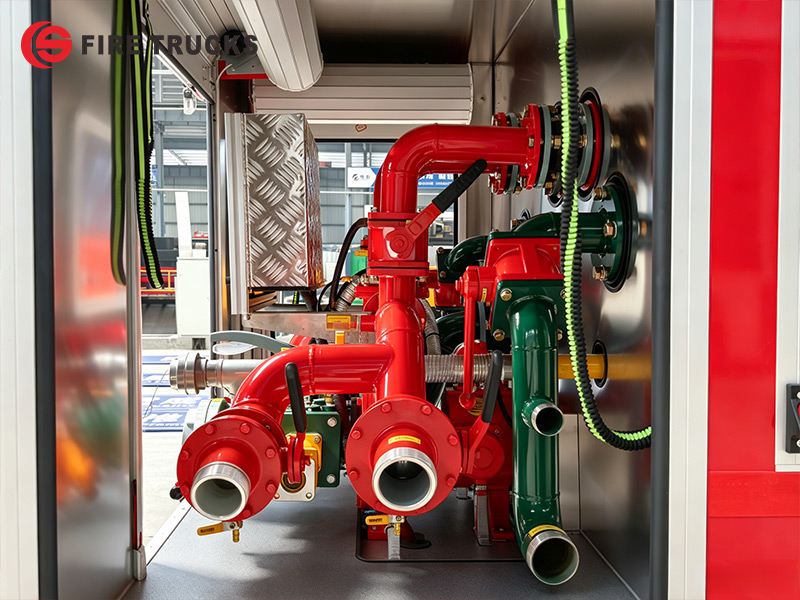

消防ポンプ:
定格流量40 L/s、圧力1.0 MPaのCB10/40消防ポンプを後部ポンプ室に設置しています。このポンプは高い信頼性を備えて設計されており、安定した水圧を供給することで、消火ホースおよびモニターが長距離にわたって効果的に水または泡を放射し、消火活動を行えるようにします。

|
消防ポンプモデル |
流量 |
圧力 |
最大使用圧力 |
最大許容入口圧力 |
|
CB10/40 |
40L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

»Ⅴ。消火モニターシステム:

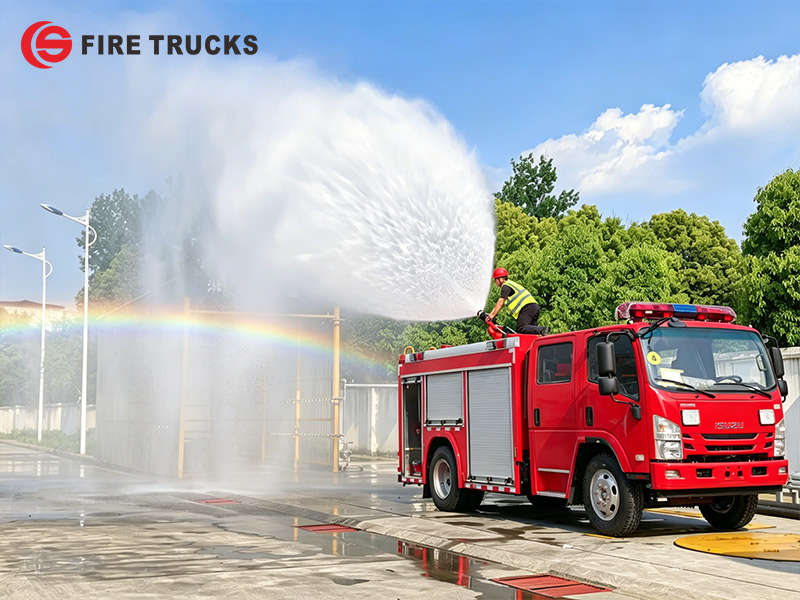

PL8/32消火モニターはキャビンルーフ上に取り付けられています。流量32 L/sで、水放射距離≥60 m、泡放射距離≥48 mを実現します。このモニターは直射および噴霧パターンの両方に対応し、柔軟な消火作業を可能にします。

| 消火モニターモデル | 流量 | 放射距離 | 定格圧力 | 俯仰回転 | 水平回転 |
| PL8/32 | 32L/s | 水≥60m 泡 ≥48m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅵ.消防設備:

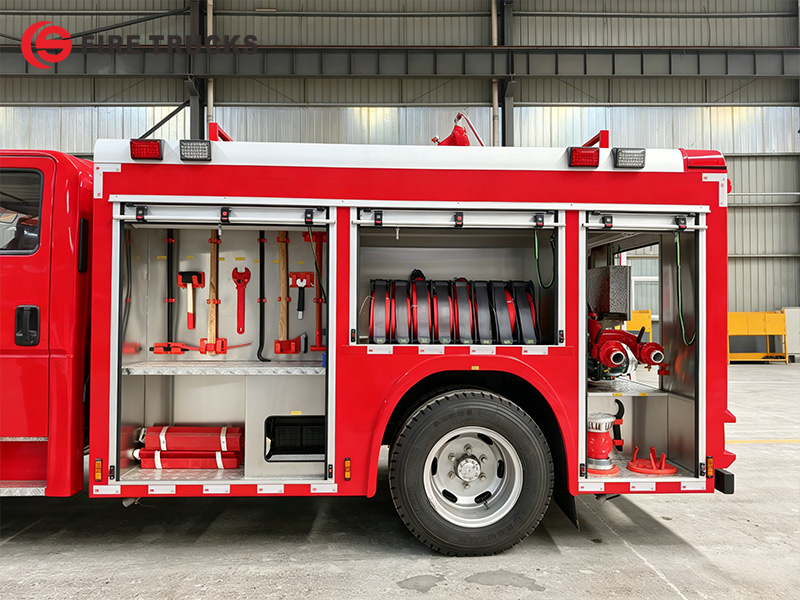

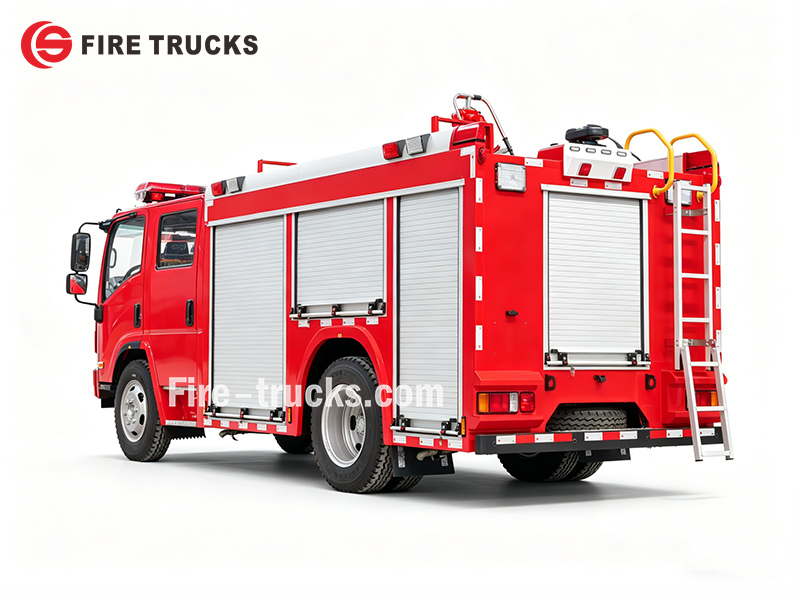

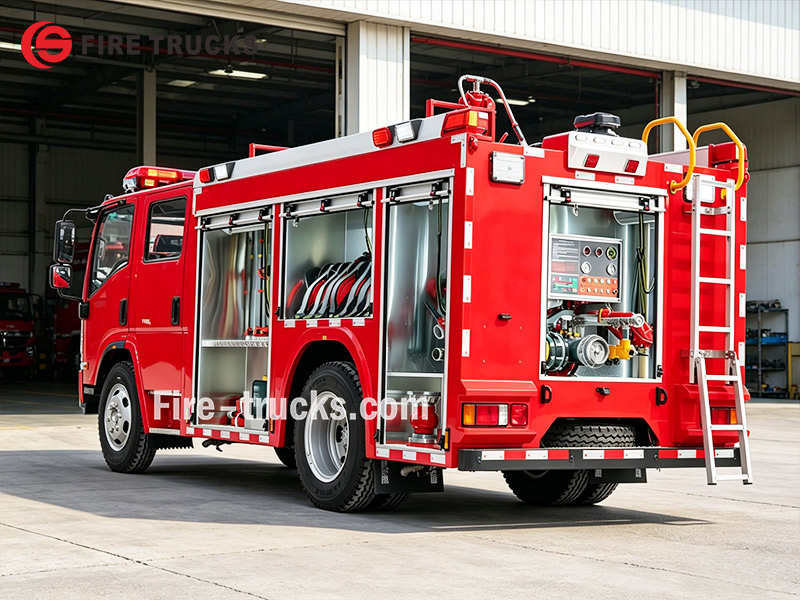

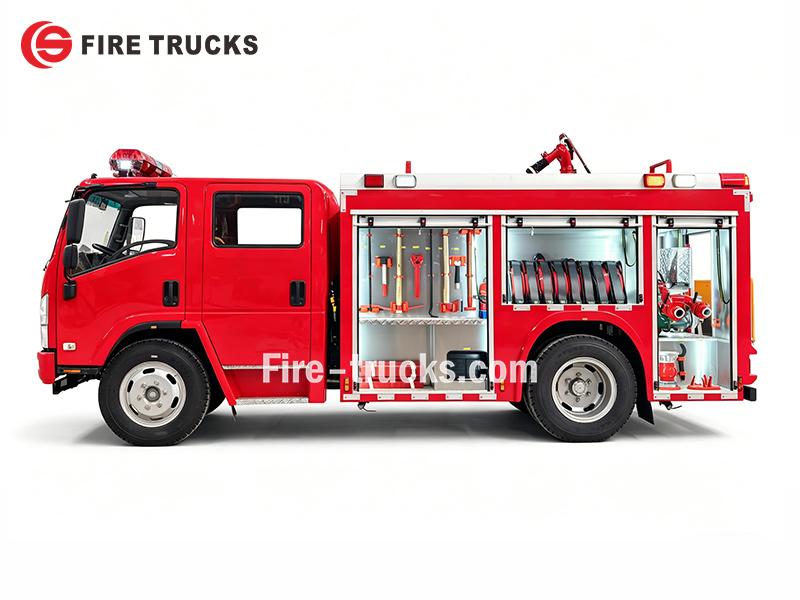

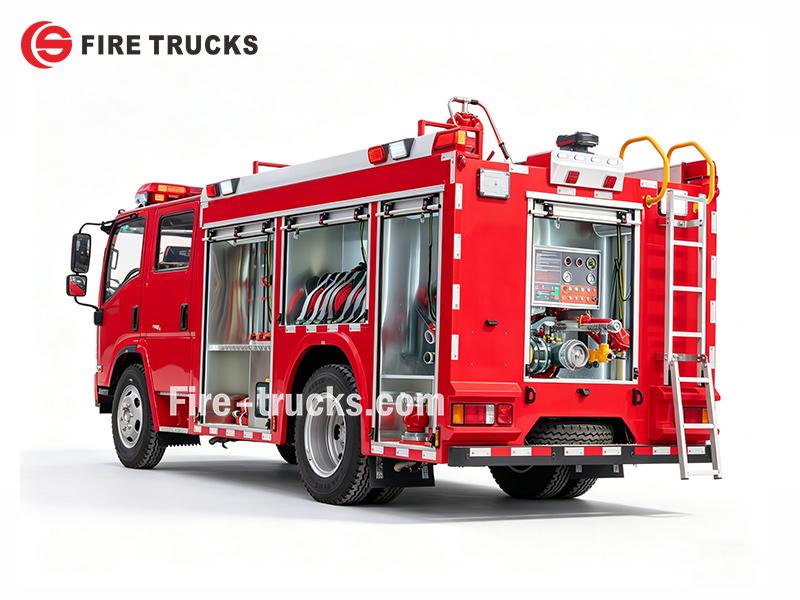

• 機器室
車両の両側に配置されたこれらのコンパートメントには、機器ラックと収納トレイが装備されています。ラックには消防ホース、吸水管、泡銃が整理して収納されます。収納トレイにより、レンチ、斧、バールなどの工具へ素早くアクセスでき、救助効率が向上します。

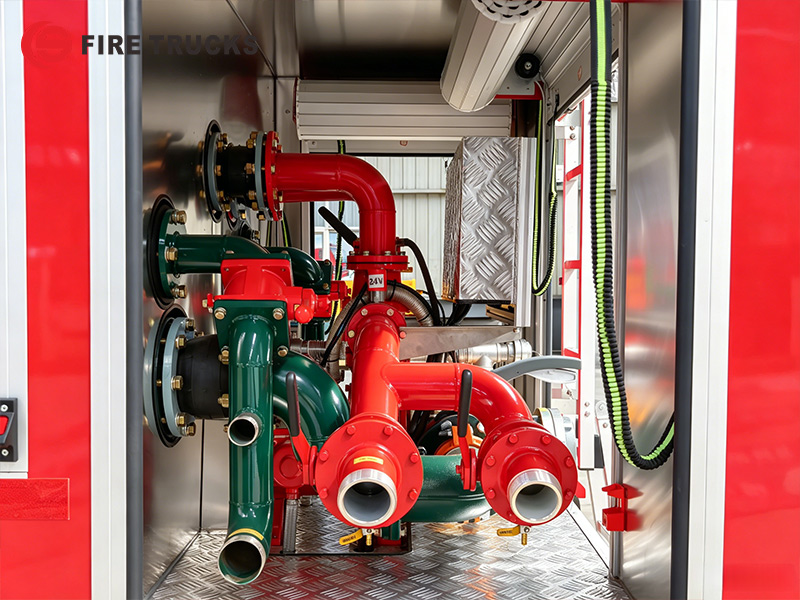

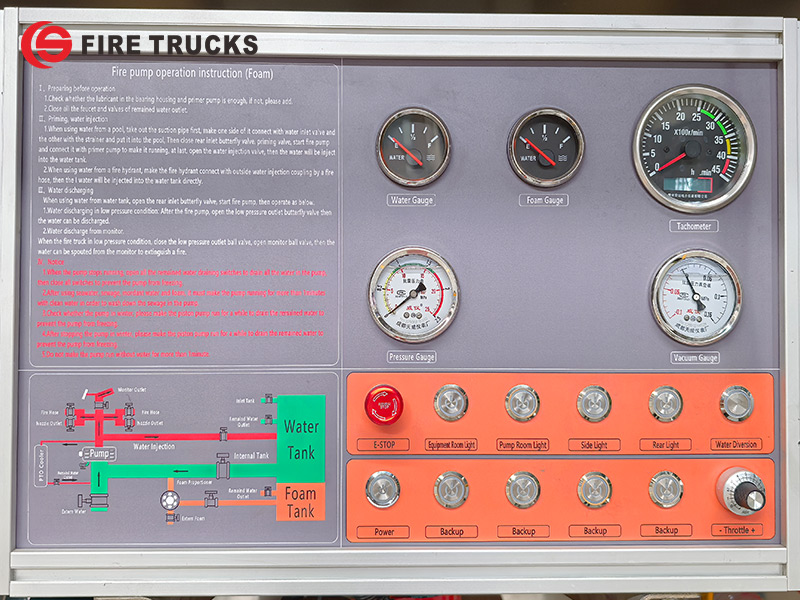

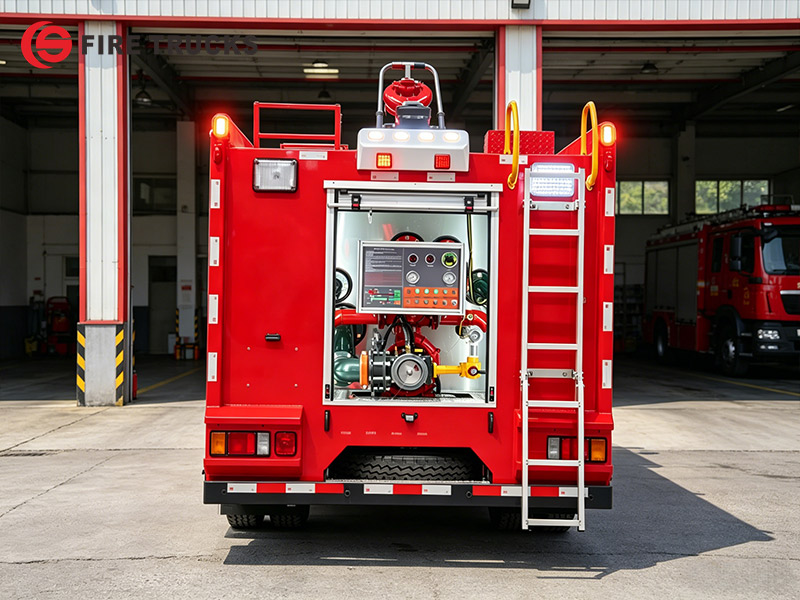

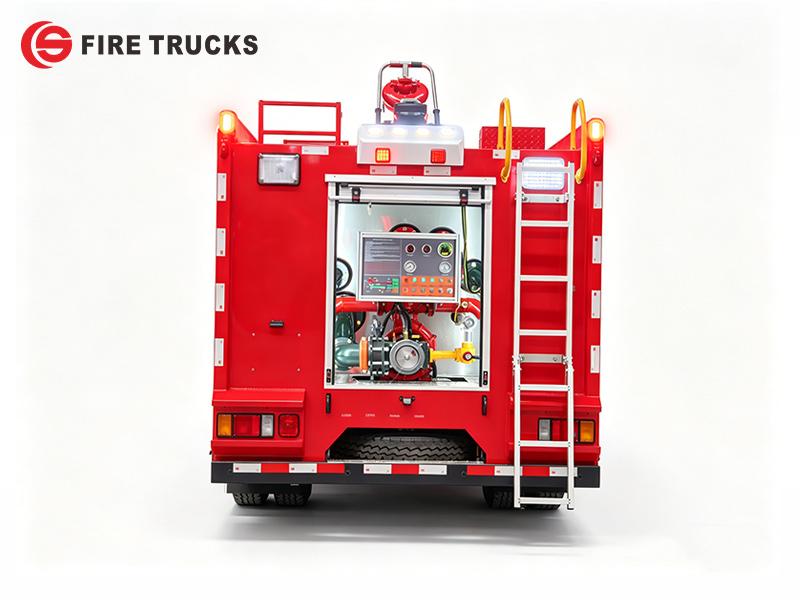

•ポンプ室:CB10/40消防ポンプ、制御盤、圧力計、真空計、照明システムを装備しています。付属品には消防ホース、吸水ホース、集水器、ストレーナー、消防ノズル、泡銃、吸水ホースレンチ、レデューサーが含まれます。

ISUZU NPR泡消火車には、後部搭載型CB10/40消防ポンプとキャビン上部PL8/32モニターが搭載されています。水タンク容量は2,500リットル、泡タンク容量は1,000リットルで、189 HPの4HK1-TCG61エンジンとAllisonオートマチックトランスミッションを搭載した頑丈なISUZU 4×2シャーシ上に搭載されています。標準装備には消防ホース、吸水管、カップリング、泡銃、完全な工具セットが含まれます。詳細仕様は以下に記載します:

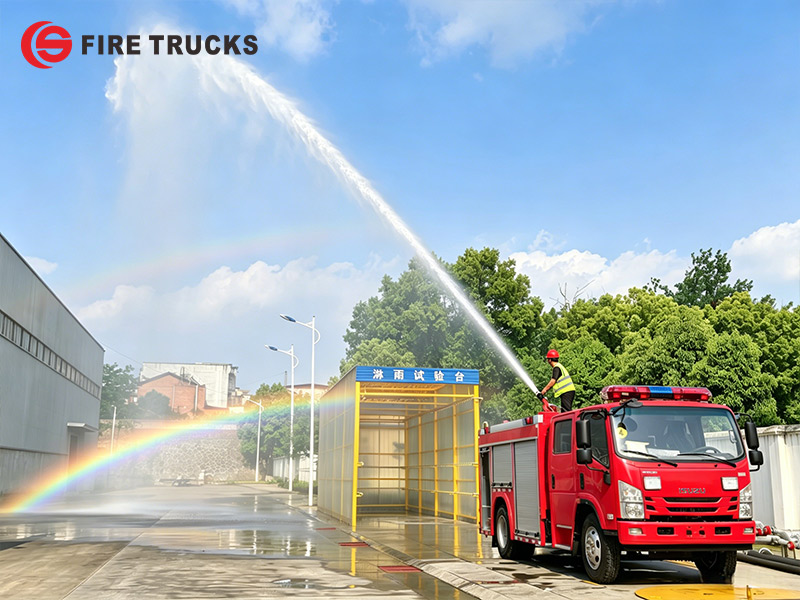

»Ⅶ.出荷前試験:

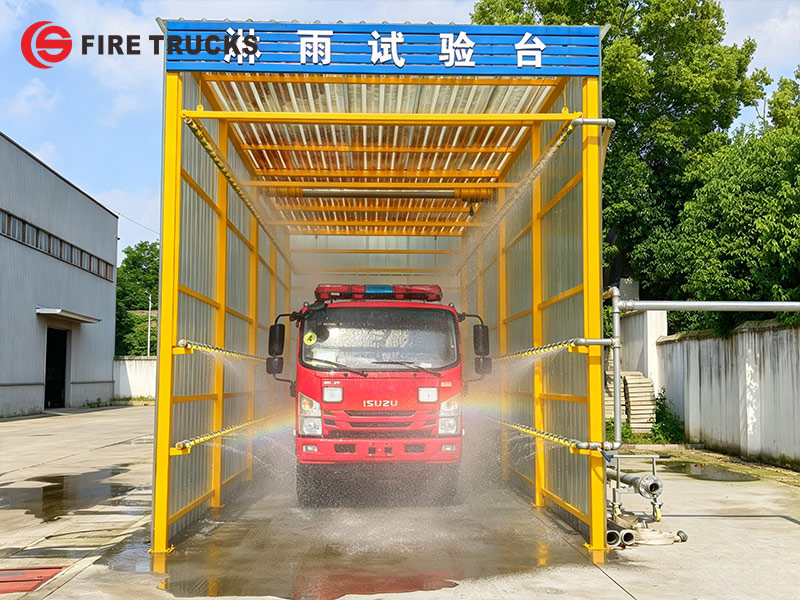

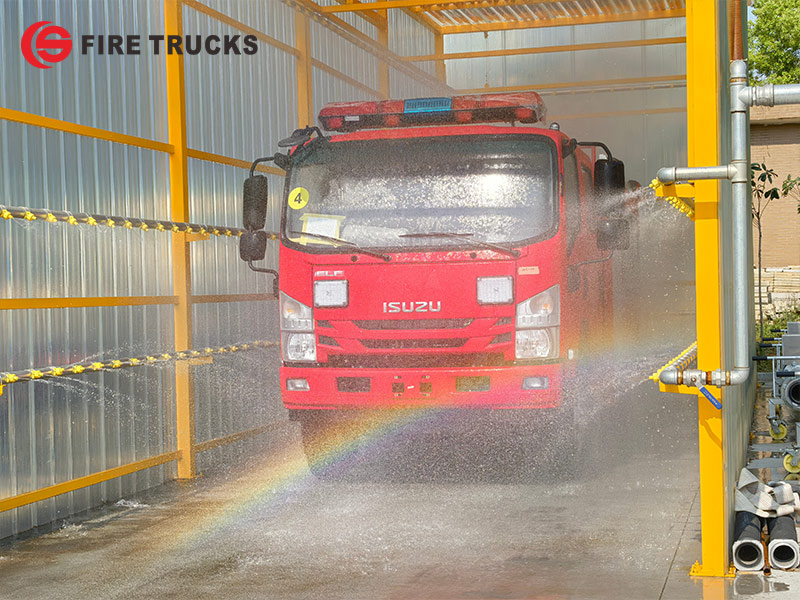

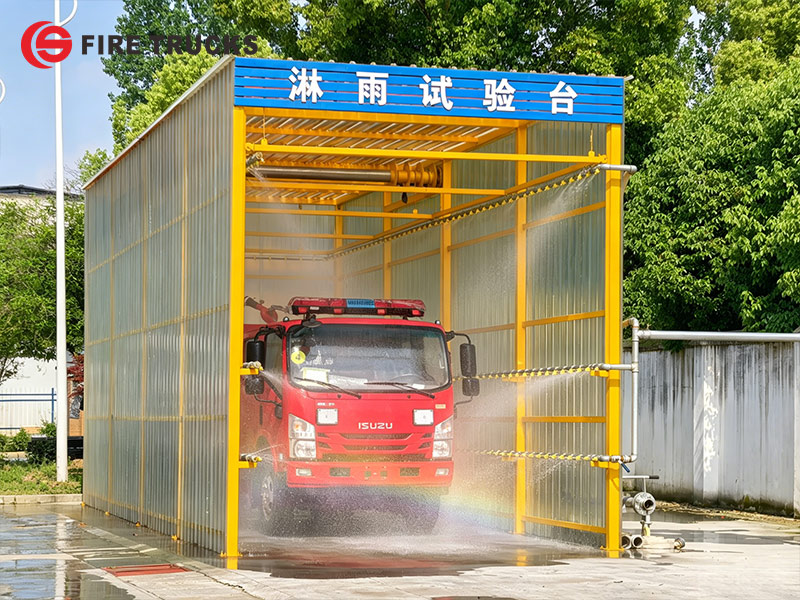

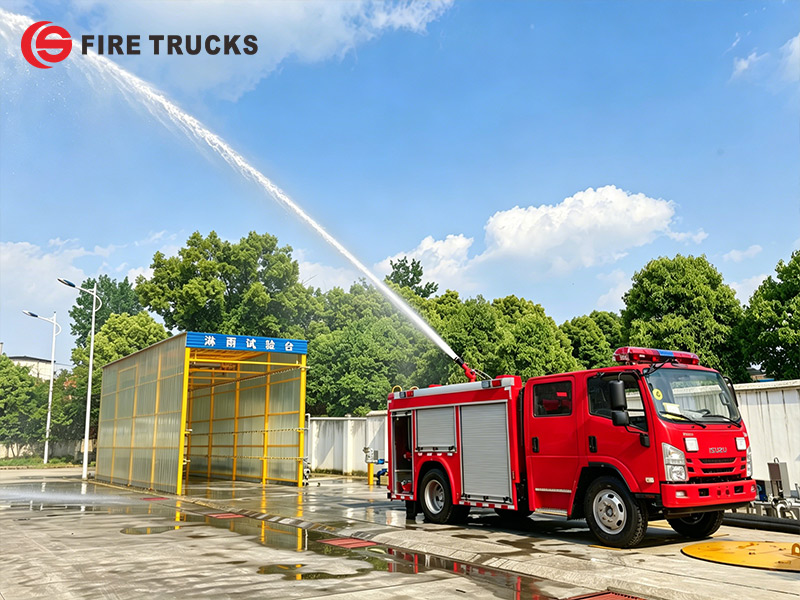

フィリピン向けのISUZU NPR泡消火車を工場から納車する前に、密閉性を確認する散水試験、消防ポンプとモニターの性能試験、溶接品質、塗装仕上げ、すべての取り付け機器の最終確認を含む全面的な検査を実施しました。
