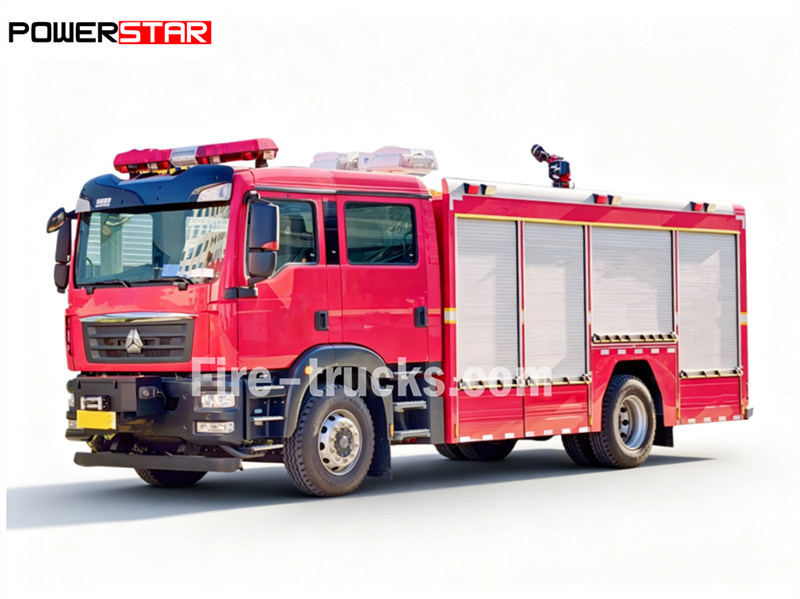

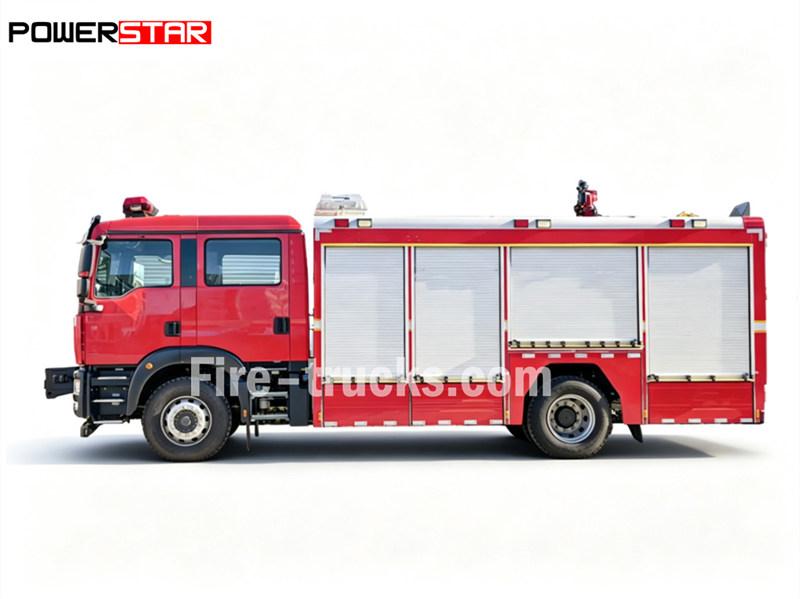

プレミアムHOWOC5Hシャーシを採用した4x2 CAFS大型消防車は、環境に配慮した排出性能とともに高い動力性能を発揮し、さまざまな過酷で複雑な地形において信頼性の高い運用を実現します。統合型のウォーターポンプ、泡混合システム、空気圧縮システムを搭載し、この車両は圧縮空気泡消火技術を採用することで、効率的かつ迅速な消火を可能にします。また、独立型発電システムと全方位型緊急照明システムも備えており、火災現場において多角的な全周照明を提供し、救助経路を迅速に確保します。

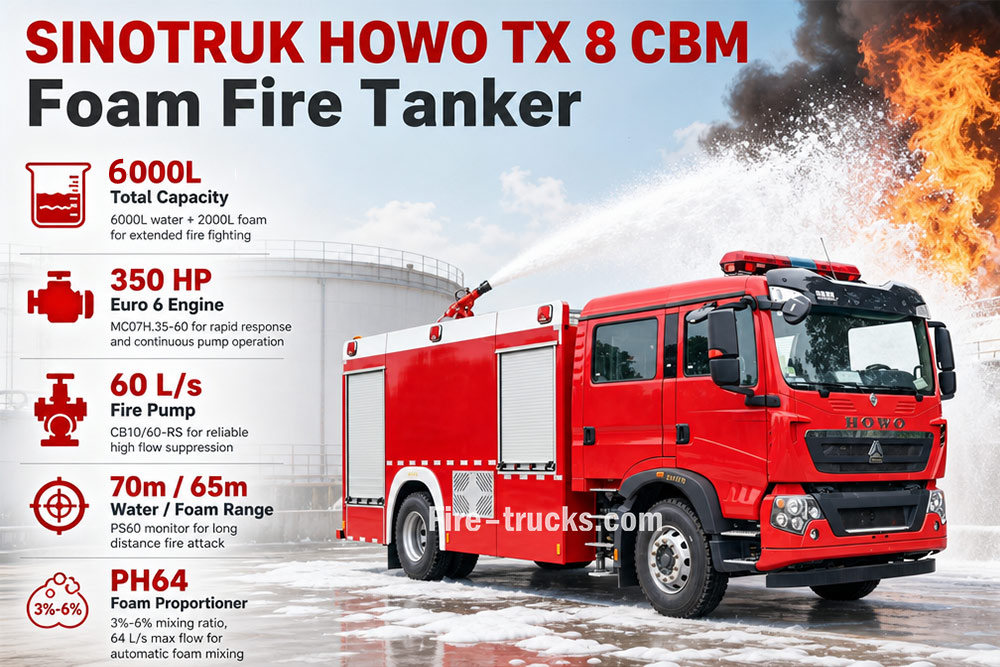

トラックシャーシ:
HOWO TX 4×2作業能力:
4000L water + 2000L foam (6000L total)エンジン出力:
350 HP (257 kW) / MC07H.35-60消防ポンプ:
CB10/60-RSポンプ流量:
60 L/s仕事のプレッシャー:
1.0 MPa消防モニター:
PS60フロー監視:
60 L/sモニター範囲:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowプレミアムHをベースに構築OWOC5Hシャーシ、4x2 CAFS大型消防車は、環境に配慮した排出性能とともに強力な動力を提供し、多様で過酷かつ複雑な地形でも信頼性の高い運用を実現します。統合型ウォーターポンプ、泡混合システム、空気圧縮システムを搭載し、圧縮空気泡放射技術を採用することで、効率的かつ迅速な消火を実現します。また、独立型発電システムと全方位緊急照明システムを備え、火災現場で救助経路を迅速に確保するための多角的な全方向照明を提供します。
多言語対応のカスタマイズ可能な操作パネルと柔軟なオプション構成を備え、この消防車はさまざまな運用および用途要件に合わせて完全に調整できます。

|
作業容量 |
エンジンモデル |
ホイールベース |
上部構造 |
|
4000L水 + 2000L泡 |
350馬力 / MC07H.35-60 |
4700 mm |
★ タンク材質:炭素鋼、容量6000L ★CB10/60-RS消防ポンプ、1.0 MPaで流量60 L/s ★PS60ルーフモニター、水放射距離70 m以上で流量60 L/s、泡放射距離65 m以上 ★ PH64泡混合器、混合比3%-6%、最大流量64 L/s |
»Ⅰ.主な特徴:
1. トラックシャーシ:Sinotruk HOWOトラックシャーシ、4X2、4x4モデル
MCモデル、350HPおよびEuro 2、3対応
2. タンク材質:長寿命化のため4-6mm厚ステンレス鋼
炭素鋼、アルミニウム合金、またはPP材質を選択可能
3. タンク車体:水 + 泡 + 乾燥粉末消火剤用にカスタマイズ
4. 消防ポンプ:CB10/40遠心式消防ポンプ、流量40L/s、作業距離55m以上
オプションでCB10/40、CB10/60およびDarley消防ポンプも利用可能
5. 特別設計:設計使用温度範囲 -41℃ ~ +48℃ 昼夜、効率的な作業高度は5000m以上
オプション装備:CAFS泡システムおよび乾燥粉末システム
便利な作業、消火および人命救助のための完全な消防救助装備一式
» Ⅱ.製品パラメータ:

|
HOWO 4x2大型消防 泡沫トラック |
|||
|
一般 |
車両ブランド |
CS Trucks Group |
|
|
シャーシブランド |
HOWO |
||
|

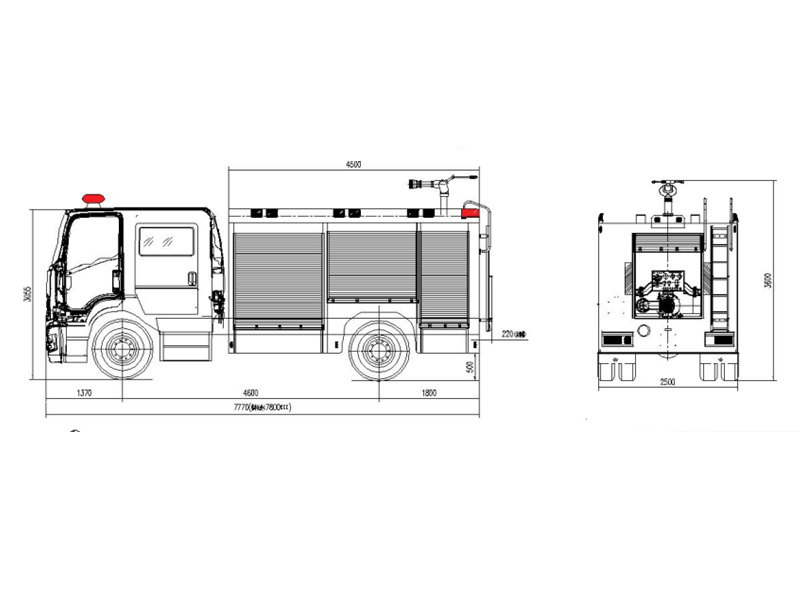

全体寸法 |
8300*2570*3350mm |
||
|
総重量/空車重量 |
22,000kg/11,820kg |
||
|
キャブ |
キャブ容量 |
2+4人乗車可能 |
|
|
エアコン |
エアコン |
||
|
エンジン |
燃料タイプ |
ディーゼル |
|
|
エンジンブランド |
MC07H.35-60 |
||
|
出力 |
350HP |
||
|
排気量 |
7.36L |
||
|
排出ガス基準 |
ユーロ 5 |
||
|
シャーシ |
駆動方式 |
4X2、左ハンドル |
|
|
トランスミッション |
HW 10 前進 速 0、後退 2速 |
||
|
ホイールベース/軸数 |
4600 mm |
||
|
タイヤ仕様 |
295/80R22.5 |
||
|
タイヤ数 |
6本のタイヤと予備タイヤ1本 |
||
|
最高速度 |
95km/h |
||
|
塗装 |
メタリック塗装 |
||
|
水タンク容量 |
4、000リットルrs |
||
|
タンク材質 |
炭素鋼 |
||
|
フォームタンク 容量 |
2,000リットル |
||
|
消防ポンプ |
ブランド |
中国トップブランド |
|
|
駆動方式 |
PTO |
||
|
呼び水方式 |
自動 |
||
|
圧力範囲 |
1.6~2.5 MPa |
||
|
流量 |
45L/s |
||
|
吸込高さ |
9m |
||
|
放水銃 |
流速 |
45L/s |
|
|
到達距離 |
65m |
||
|
上部構造電装品 |
警告灯とサイレン |
長尺型警告灯とサイレンはキャビン上部に取り付けられています。コントローラーは運転席キャビン内に設置されています。 |
|
|
ストロボライト |
コンパートメントの両側に取り付けられています |
||
|
外部照明 |
LEDライトはコンパートメントの両側に取り付けられています |
||
|
ルーフ照明 |
LEDライトはルーフ内部に取り付けられています |
||
|
サイド表示灯 |
インライン式黄色警告灯はコンパートメント側面およびペダル部分に取り付けられています |
||
|
すべて標準付属品です。最新型の消防車両は、幅広い消火および救助作業に対応する装備を搭載しています。これらには、シャベル、バール、斧、切断装備、ハリガンバーなどが含まれます... |
|||
|
オプション |
** 後退警報装置とカメラを装備可能 ** 標準は炭素鋼、ステンレス鋼はオプション ** 米国製またはドイツ製消防ポンプをオプション選択可能 |
||

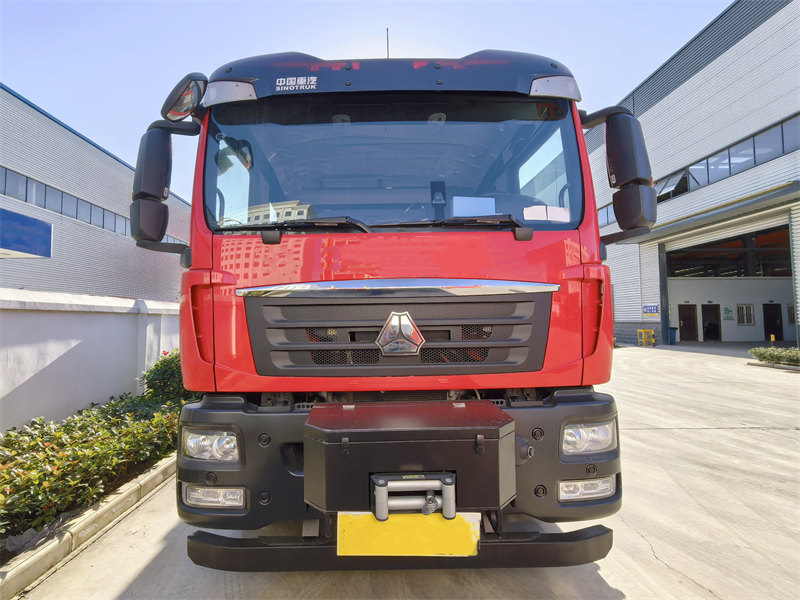

1. シャーシとパワートレイン
♦ エンジンおよびパワートレイン Howo C5HにはMC07H.35-60ディーゼルエンジンが搭載されており、最大出力350HPおよびトルク1230 N·mを発揮します。
♦ 高耐久295/80R22.5タイヤを装備し、最小回転半径≤12メートル、渡河深度≥800 mmを実現しており、複雑な地形や悪天候条件に適しています。

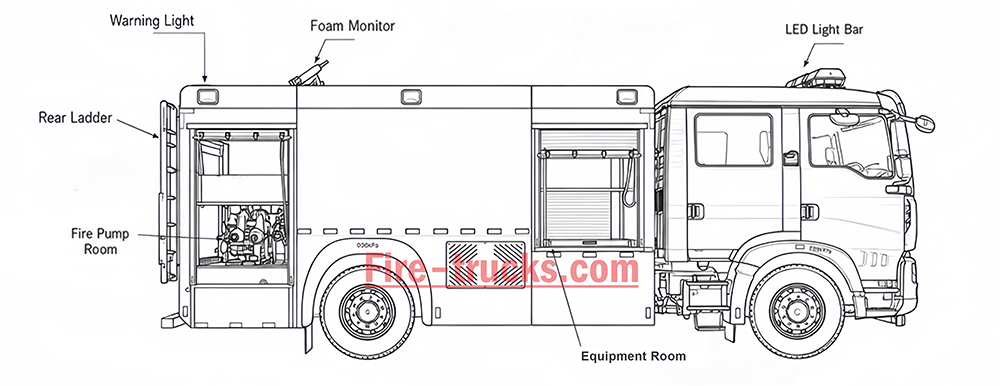

2. 構造設計

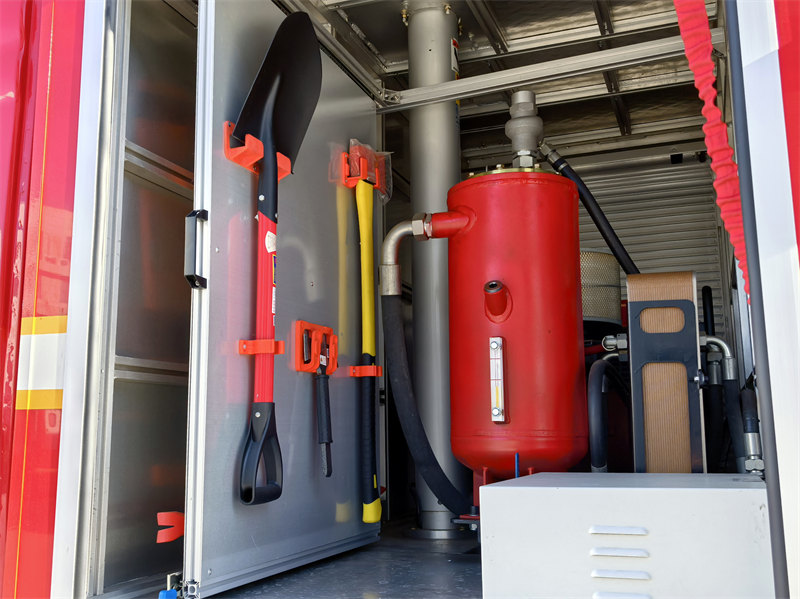

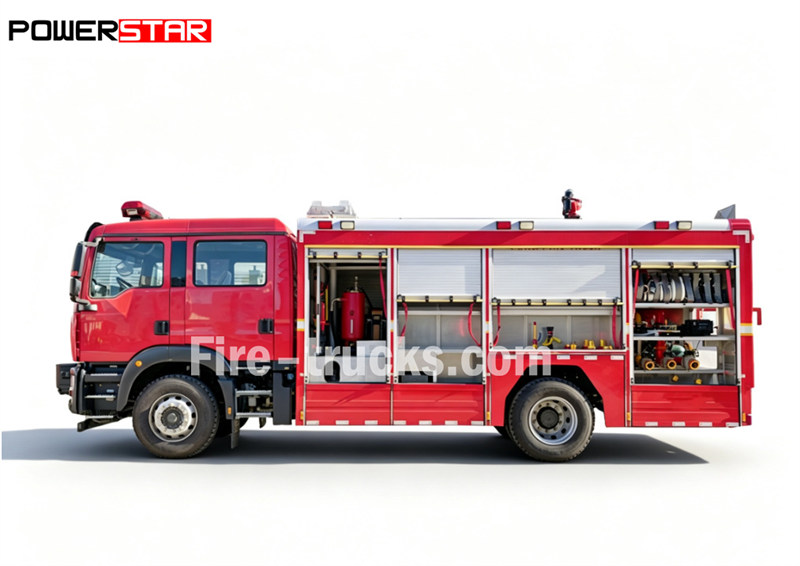

♦ シャーシには高強度炭素鋼フレーム、ねじれ防止ボックス構造を採用し、外部ローリングドア設計により救助工具へ素早くアクセスできます。
♦ 内部には調整可能なアルミニウム合金製収納ラックと回転式トレーラーを装備し、空間利用を最適化しています。

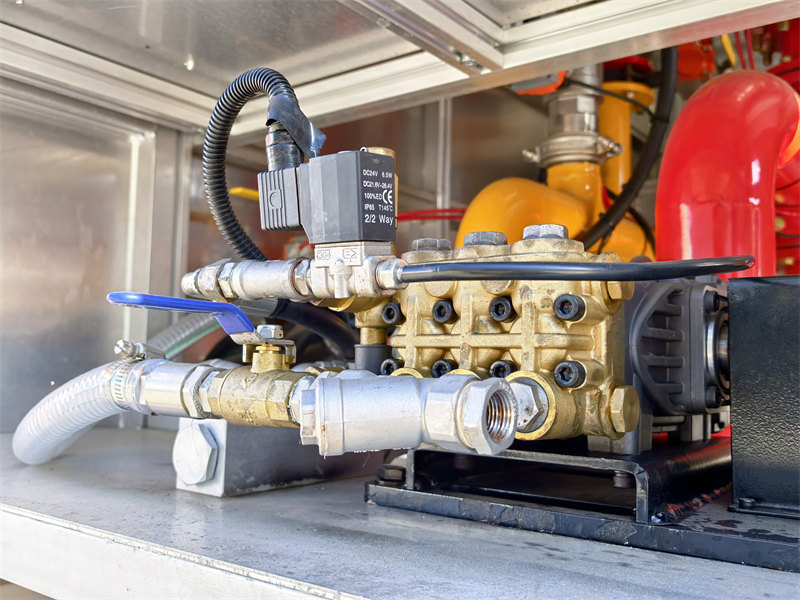

» Ⅳ.CAFS泡消火システム:

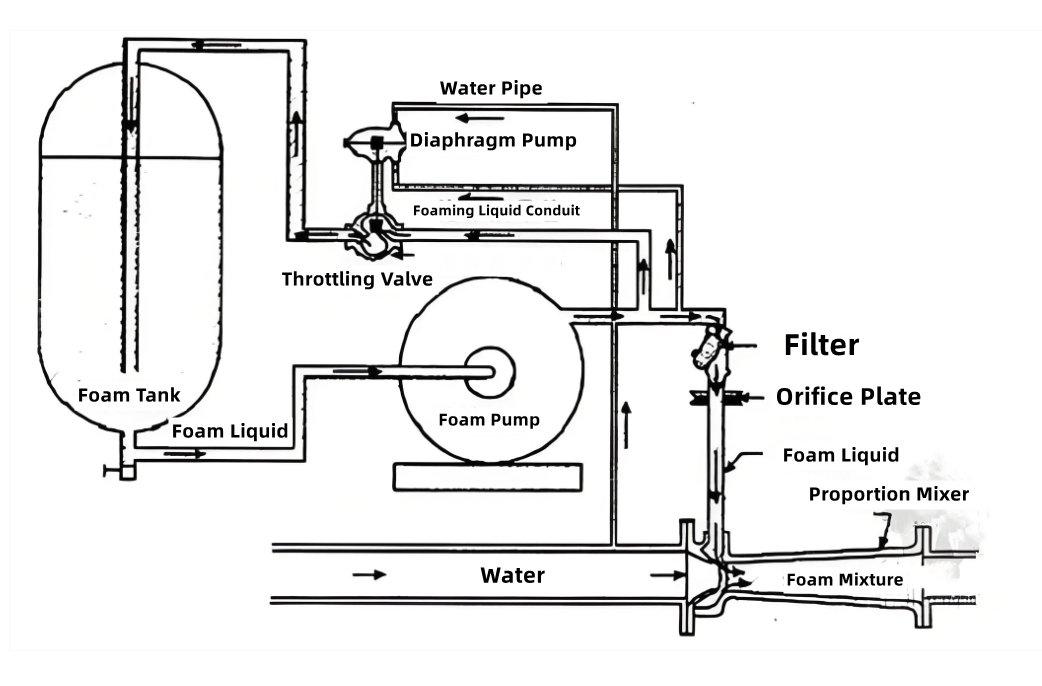

CAFS(複合消火システム)の消火プロセスは、以下の3つの中核システムに対応する3つの主要なステップで要約できます:
✦比例混合:
車両の水タンクが水を供給します。
車両の泡タンクが泡消火薬剤を供給します。
高精度の電子式または機械式比例混合装置が、あらかじめ設定された比率(通常0.1%~6%)で水と泡消火薬剤を正確に混合し、「泡溶液」を生成します。

✦空気注入:
車両の空気圧縮機が作動し、高圧空気を生成します。
高圧空気が、混合直後の「泡溶液」が流れる配管内に注入されます。
✦霧化および噴射:
水、泡消火薬剤、圧縮空気は配管内で乱流と混合を起こし、最終的に消火ホース先端の泡発生器(放水銃など)で完全に反応して、非常に細かく均一な圧縮空気泡を生成します。
消防士は放水銃を使用して、この高品質な泡を火災現場に噴射します。
» Ⅴ.消火ポンプシステム:

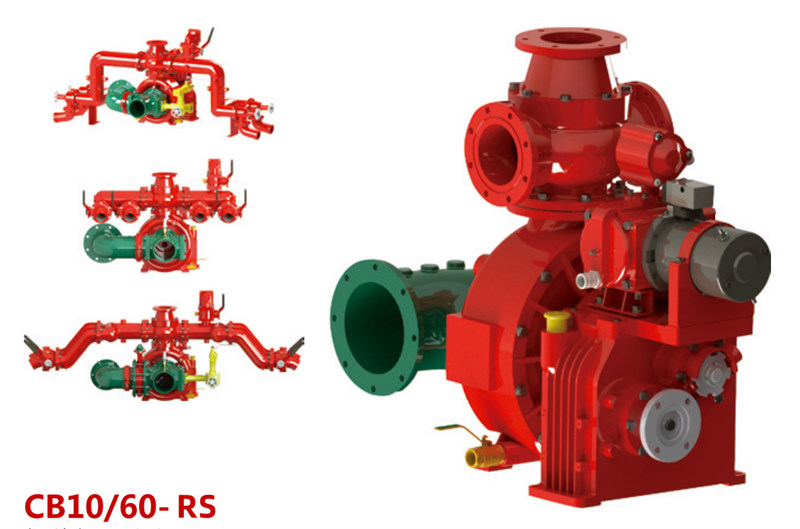

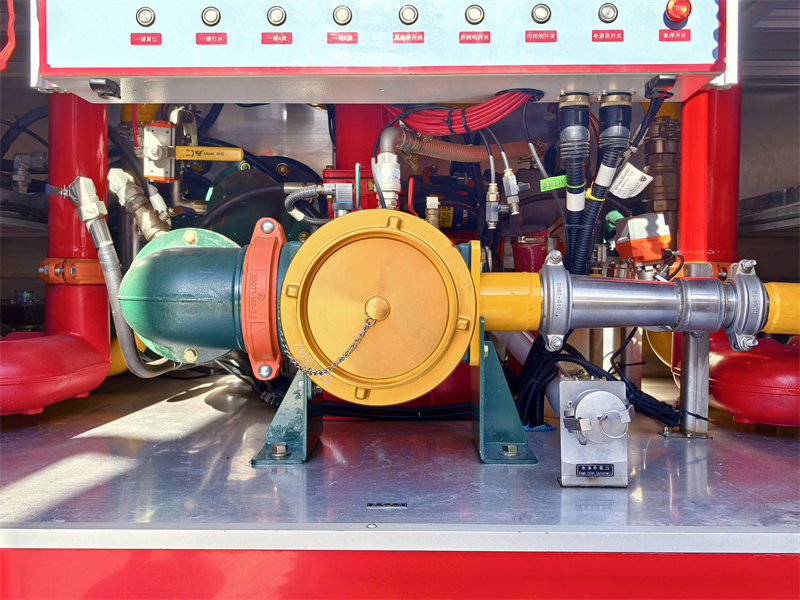

消火ポンプ:

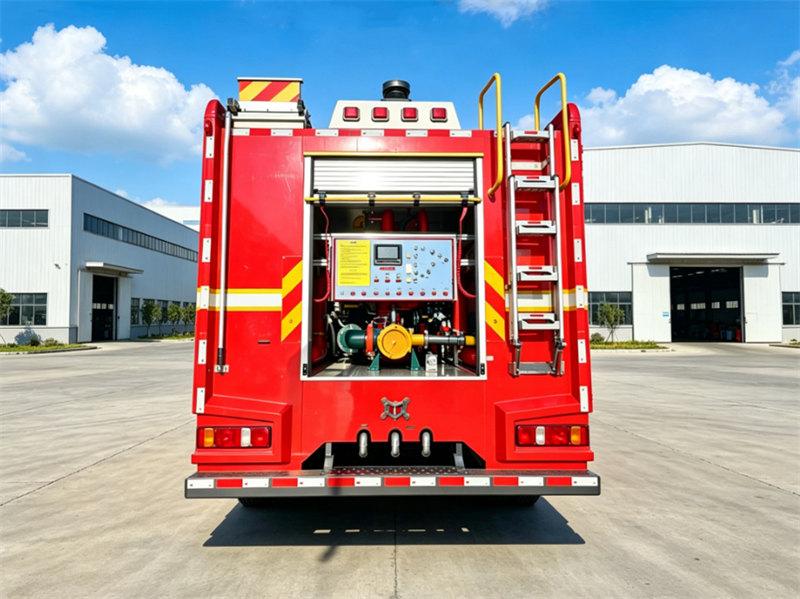

後部ポンプ室には、定格流量60 L/s、圧力1.0 MPaのCB10/60-RS消火ポンプが搭載されています。このポンプは信頼性の高い性能を備え、安定した水圧を供給することで、消火ホースや放水銃が長距離にわたって効果的に水または泡を供給し、消火活動を行えるようにします。

|
消火ポンプモデル |
流量 |
圧力 |
最大作動圧力 |
最大許容入口圧力 |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
» Ⅵ.ファイヤーモニターシステム:

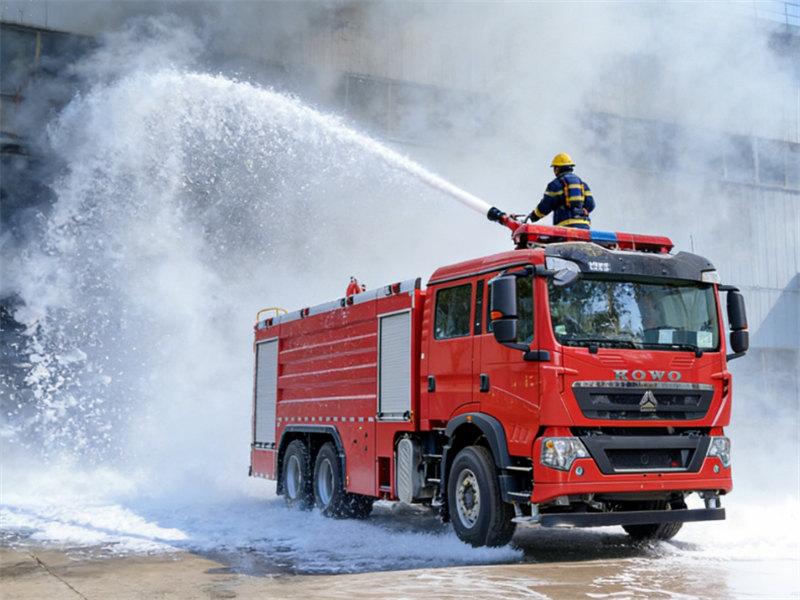

PS60ファイヤーモニターはキャブルーフに搭載されています。流量60 L/sを供給し、水の到達距離は70 m以上、泡の到達距離は65 m以上です。このモニターは、柔軟な消火活動に対応するため、直射放水と噴霧放水の両方のパターンをサポートしています。

| 消火モニターモデル | 流量 | 範囲 | 定格圧力 | ピッチ回転 | 水平回転 |
| PS60 | 60L/s | 水≥70m 泡 ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅶ.救助機器:

|

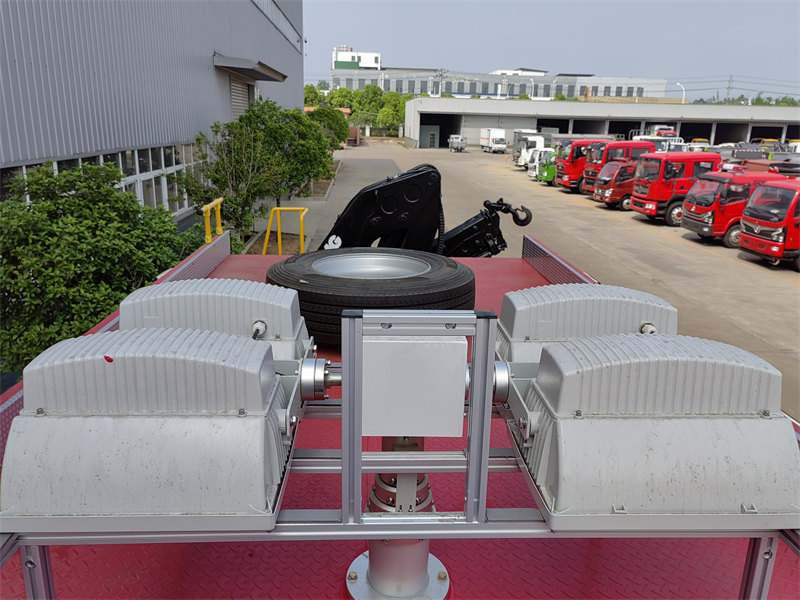

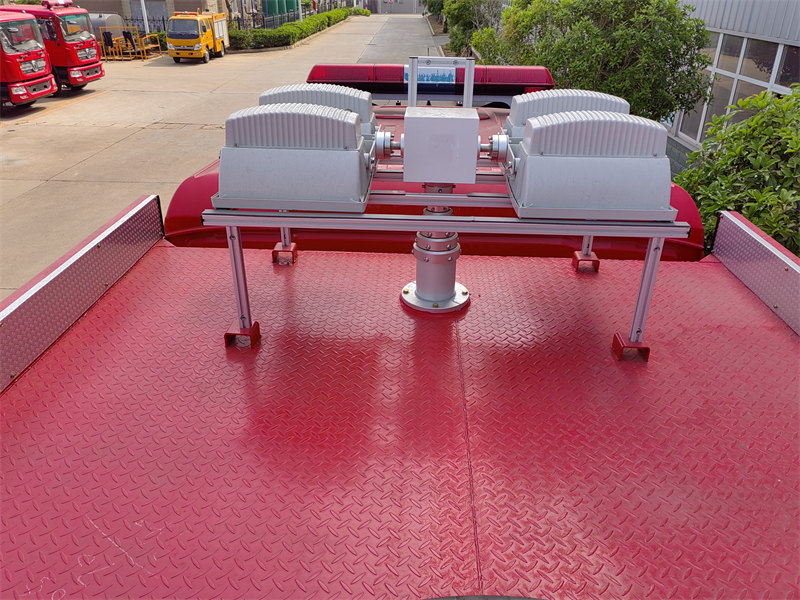

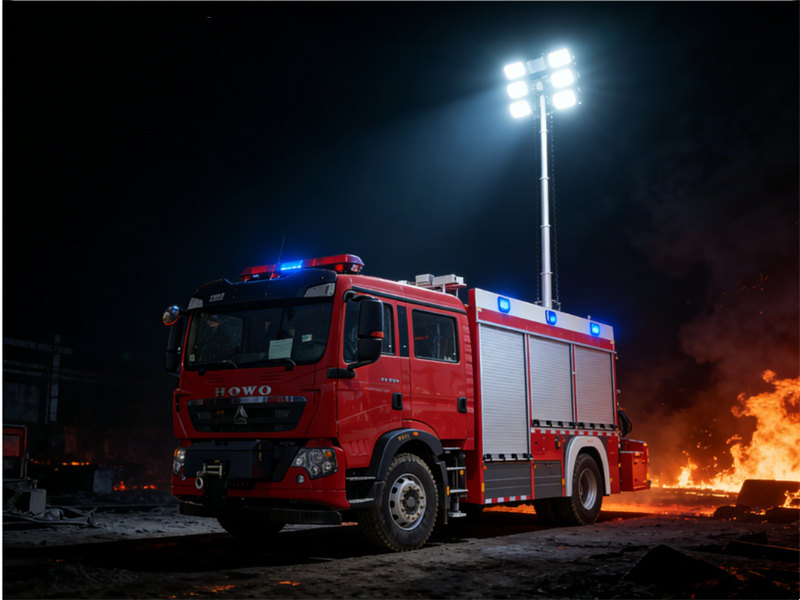

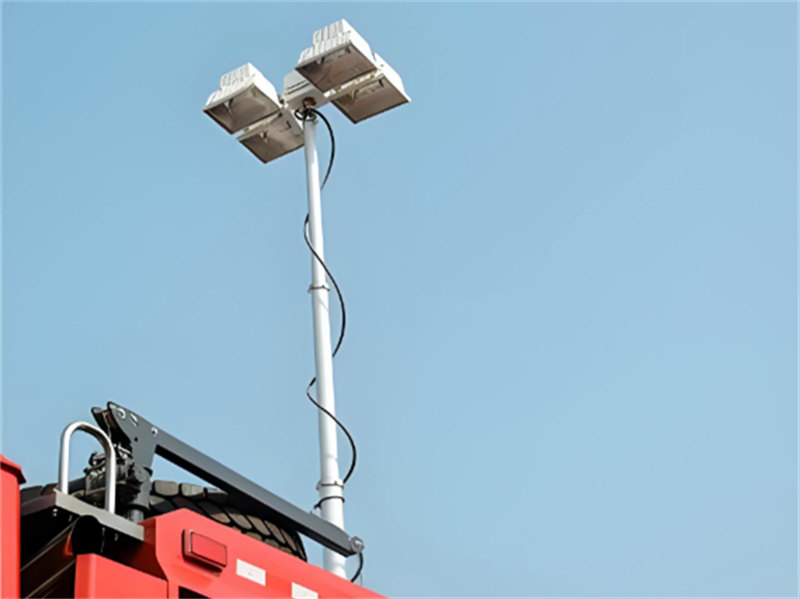

照明マスト |
高さ:5 m |
|
伸縮式空気圧作動 |
|
|
一体型ガソリンエンジン電気発電機 |
