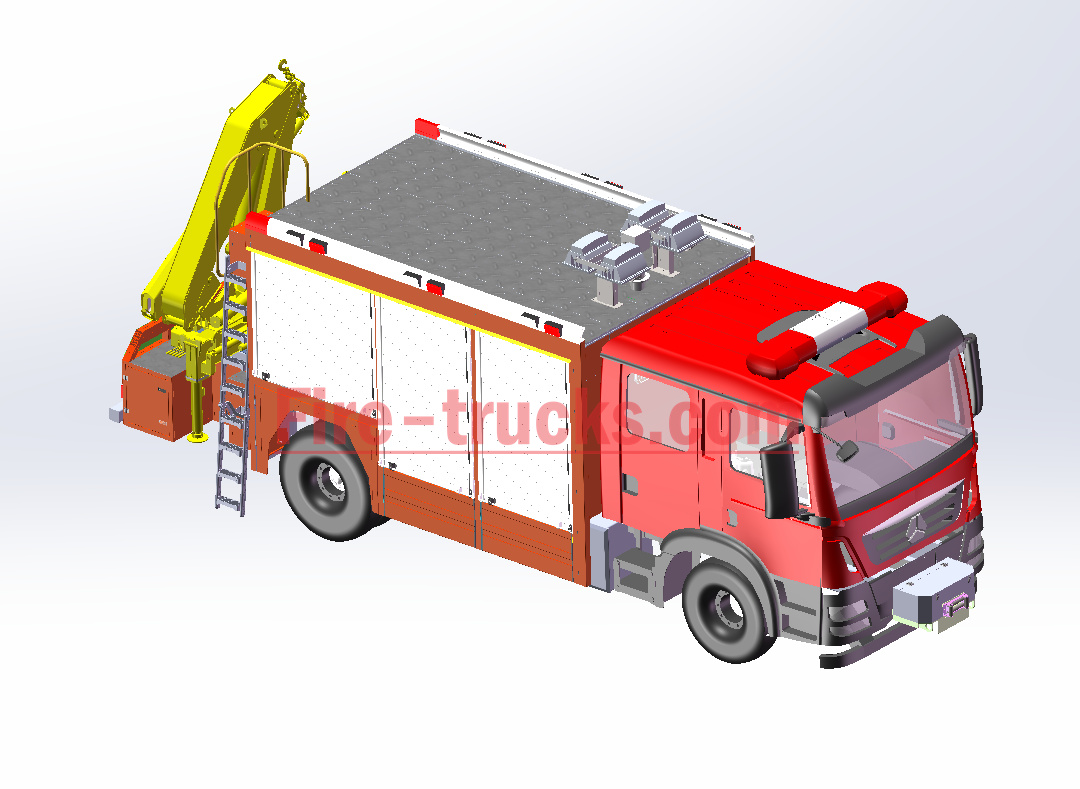

HOWO Rescue Fire Fighting Truck mounted Crane technical drawing

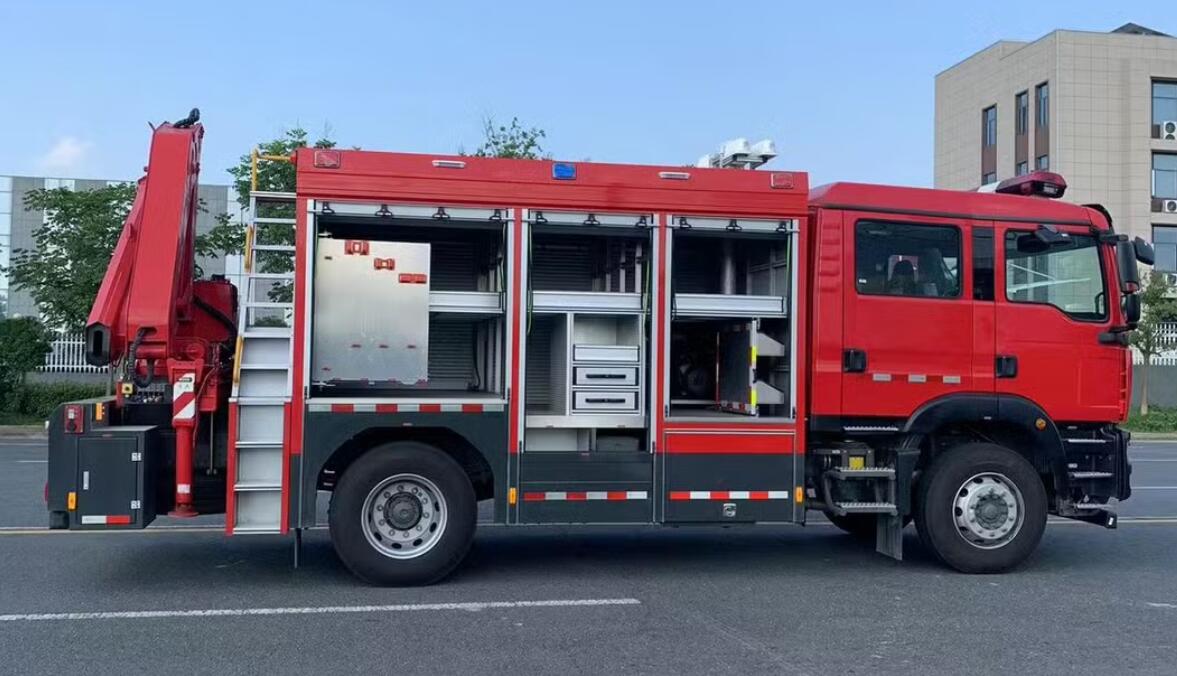

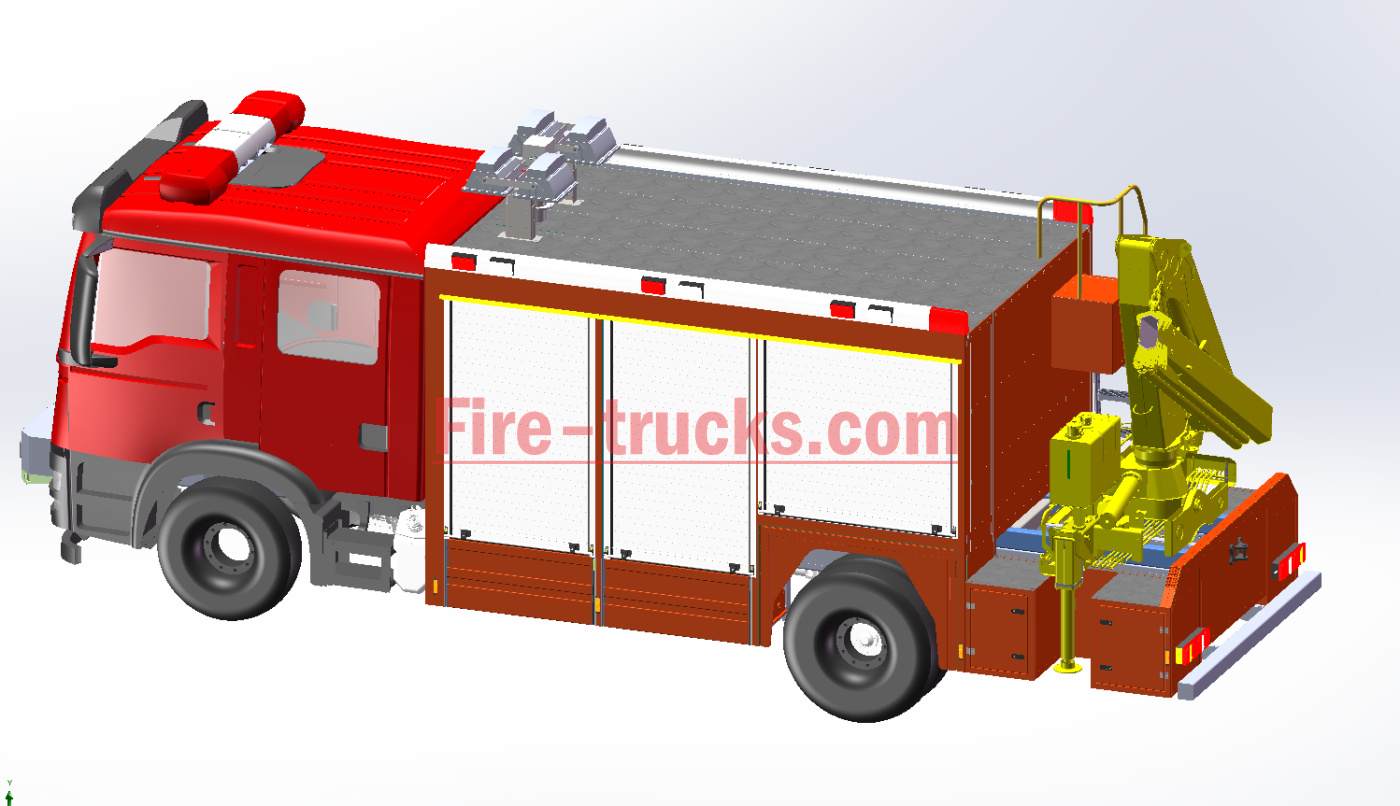

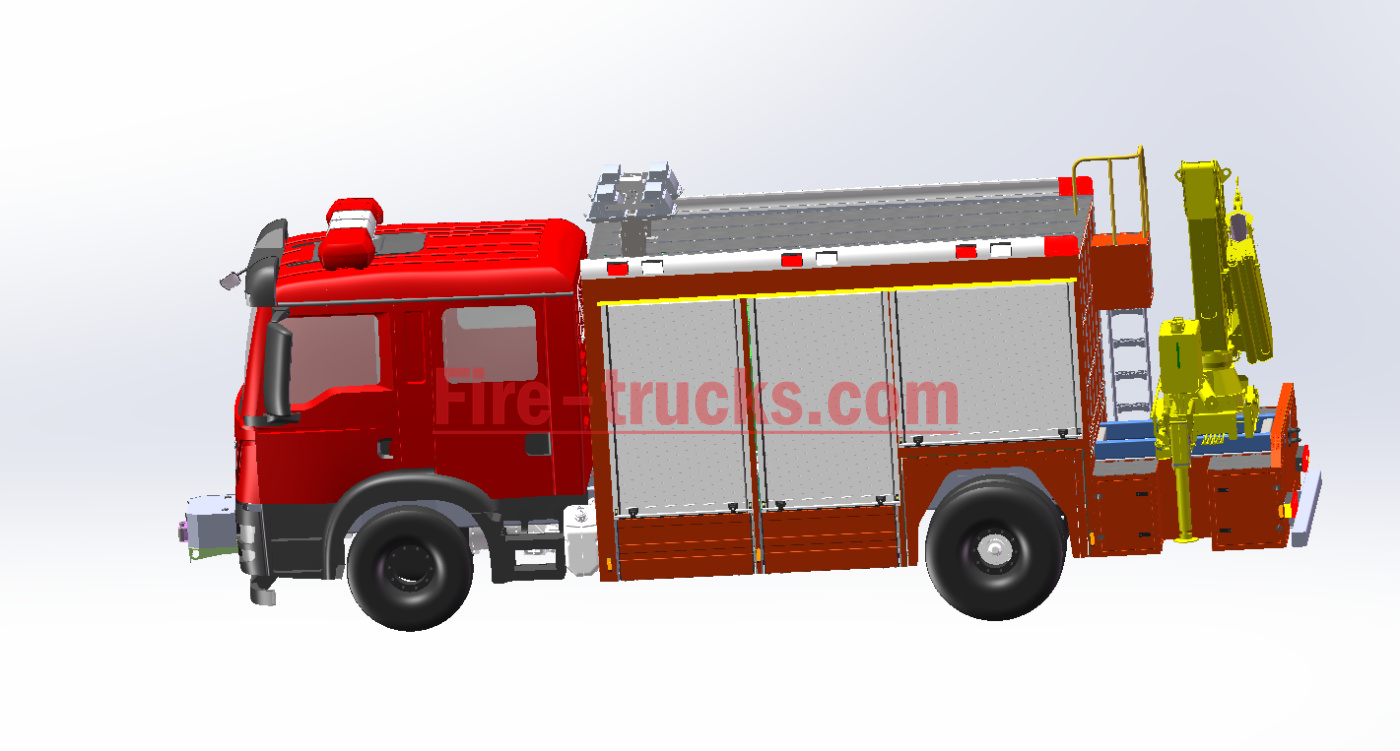

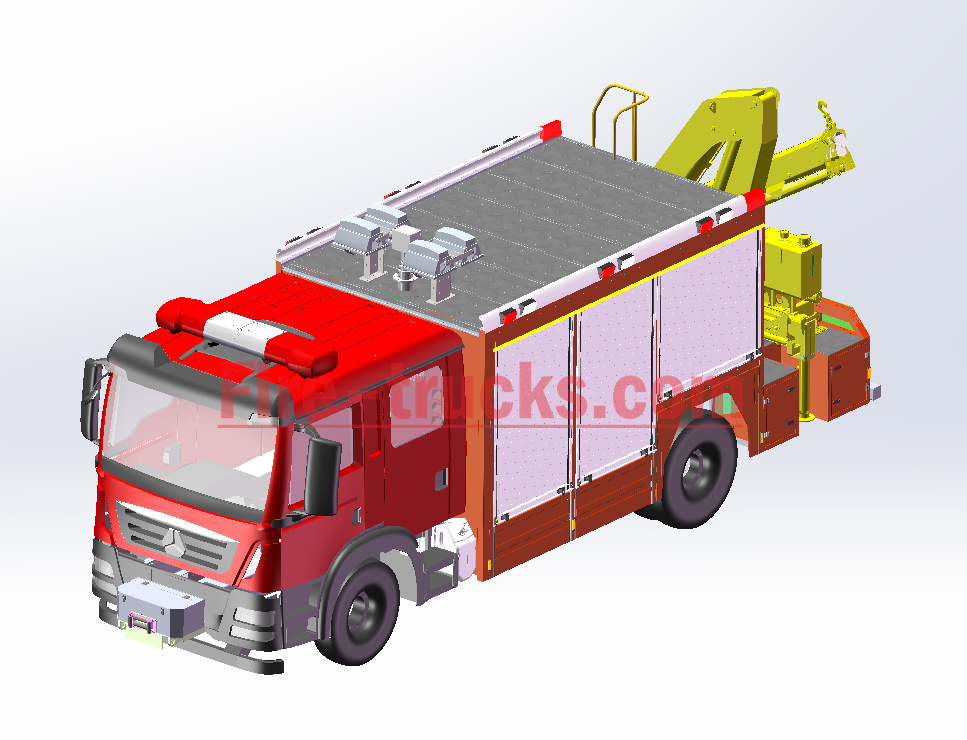

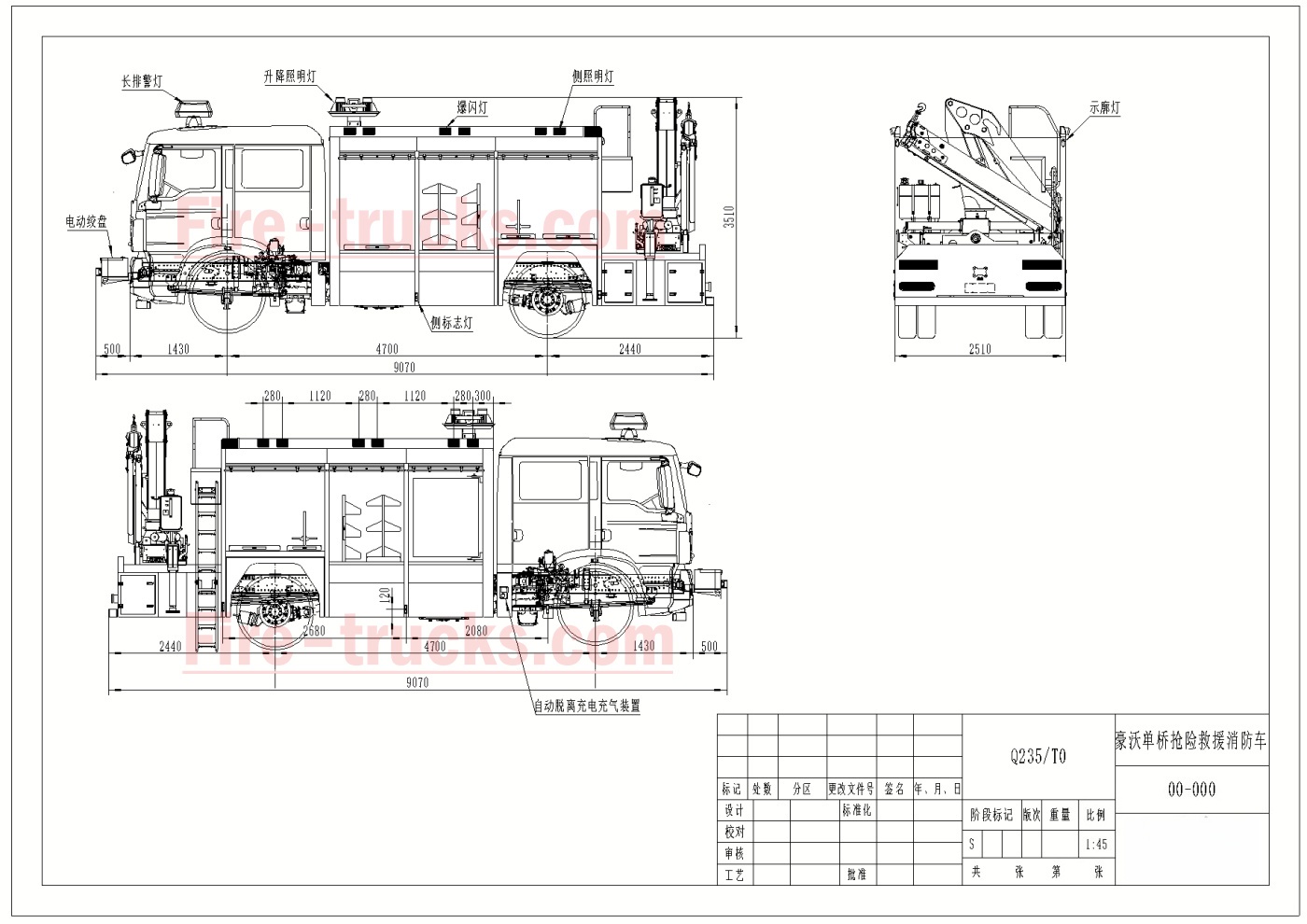

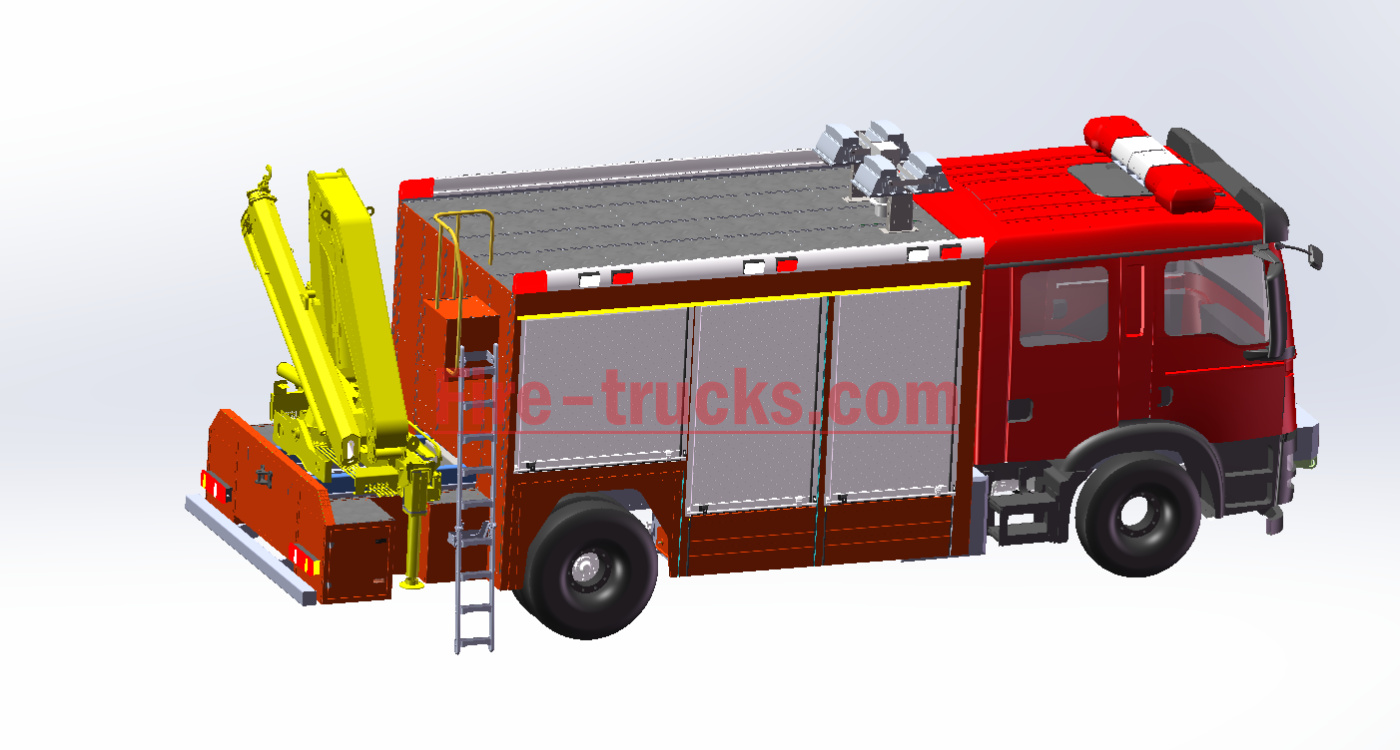

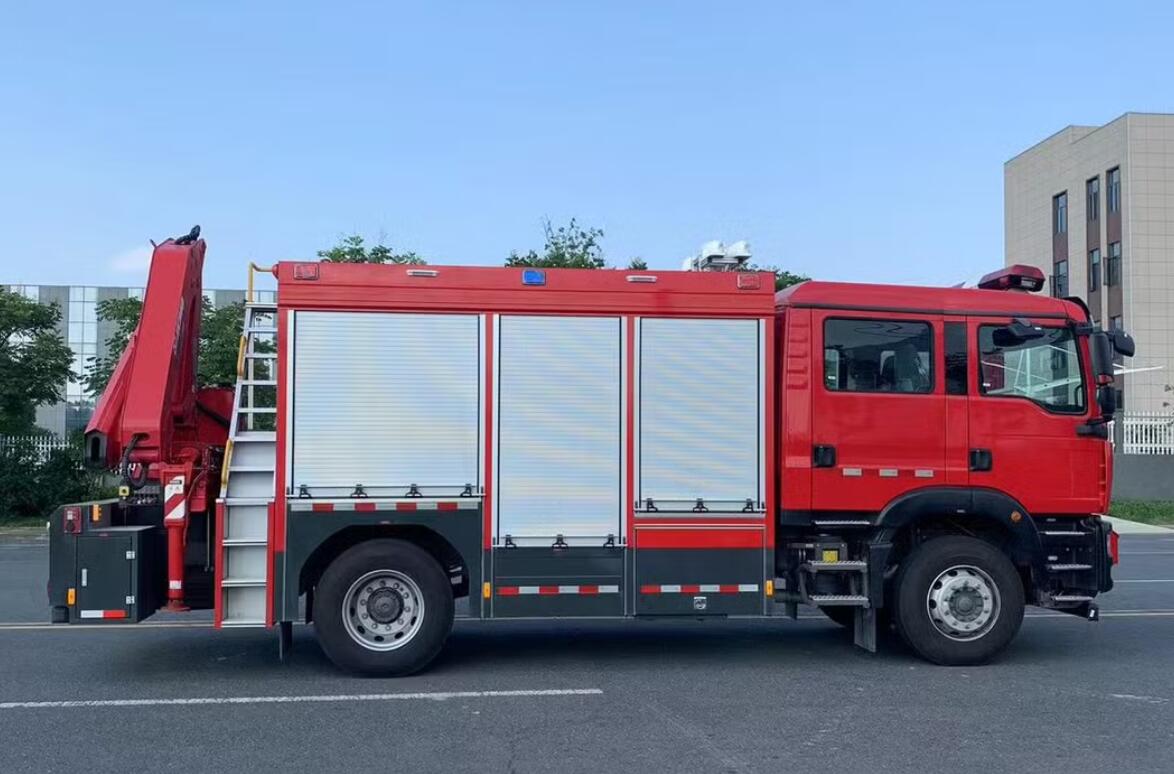

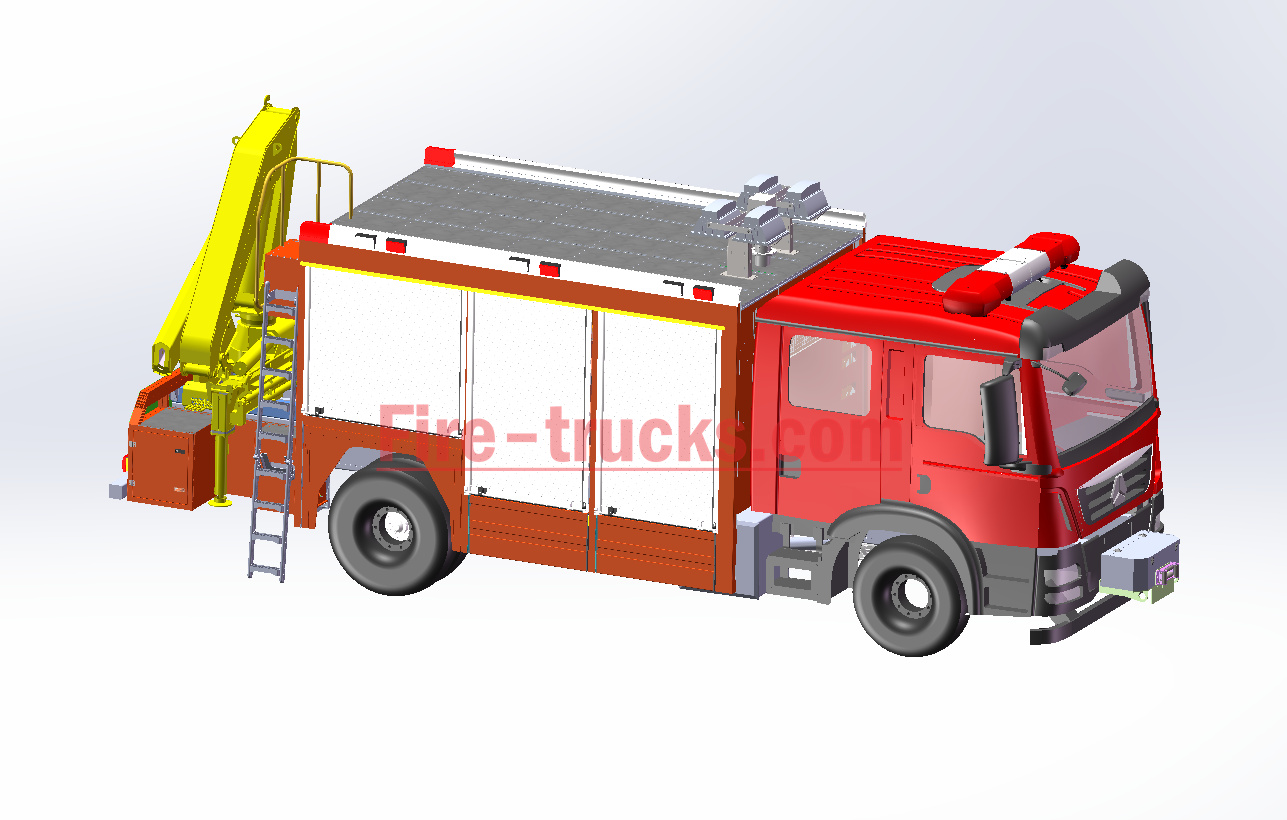

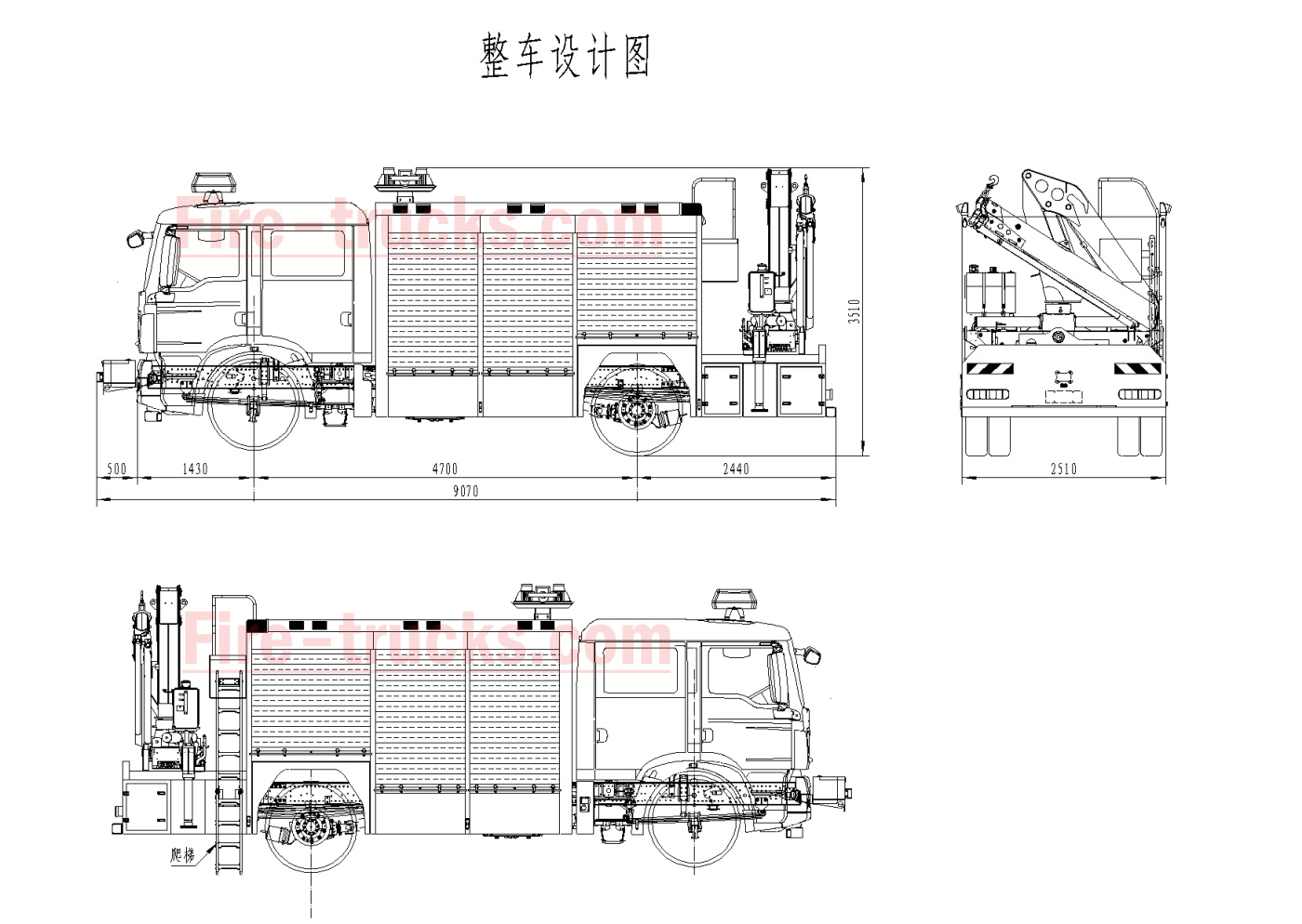

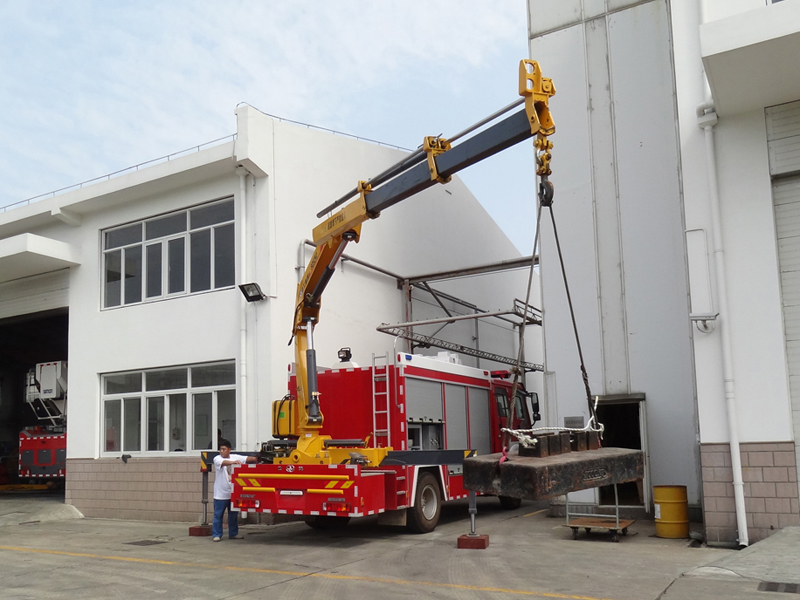

その HOWO緊急救助消防車 クレーン付き消防車は、複雑な災害現場向けに特別に設計された、解体、牽引、吊り上げ、照明機能を統合した多機能消防車です。5トン折り畳み式ブームクレーン、3トン油圧ウインチ、500Wサーチライト、発電機セットを基本構成とし、吊り上げ、牽引、照明などの作業を可能にします。 自然災害や交通事故現場での解体、救助、発電作業に適しています。モジュール設計により、機器の配置を迅速に調整でき、さまざまな救助ニーズに対応できます。 ⇒ 図面PDFダウンロード : HOWO 救助消防トラック搭載クレーン技術図面 HOWO 救助消防車搭載クレーン 正面左側面図 技術図面 HOWO緊急救助クレーン消防車 主な仕様 キャビン ダブルキャビン、6名様までご宿泊可能 クレーン モデル SQ5ZK2 吊り上げ能力 5000kg アーム数量 3 ウインチ 数量 1 容量 3000kg サーチライト 回転角度 360 ° 作業高さ 5m、自動昇降 ブーブレ 500W*4個 最大風速 6年生未満 一般電力 5kW 消防車の車体 トラックの車体は空で、装備はオプションです 色 車両全体は消防用の赤色で、トラック全体に合わせて中央に白色がある。 HOWO緊急救助クレーン消防車の技術図面 設計図 HOWO 緊急救助消防車（クレーン付き） HOWO重救助消防車の右側面図 HOWOサービスの消防車の右側面図 HOWO緊急救助消防車の正面右側面図 HOWOサービス消防車右側面図技術図面 HOWO緊急救助クレーン消防車（右前方） HOWO緊急救助クレーン消防車（左後方） メンテナンスと修理方法 HOWOレスキュー消防車 : 1. 動力および油圧システム エンジン: 冷却水とオイルのレベル、およびアイドリングの安定性を確認します。 油圧システム: オイルパイプの漏れを点検し、油圧オイルを定期的に交換し、オイルタンクを清掃します。 動力取出装置 (PTO): スムーズな接続と正常な油圧ポンプの動作を確保します。 2. 特殊救助機器 拷問システム: ウインチのワイヤーロープの摩耗を確認し、牽引接続部品に潤滑油を差します。 切断ツール: 油圧カッターとスプレッダーの機能をテストし、シールが老朽化していないことを確認します。 吊り上げ装置: トラック搭載クレーンのアウトリガーを調整し、ブームの油圧ロック装置を確認します。 照明システム: リフティング ライト アセンブリのガイド レールに潤滑剤を塗布し、ポータブル高輝度懐中電灯をテストします。 Howoブランドのクレーン付き消防救助車テスト 3. 補助サポートシステム 通信とコマンド: 衛星機器は定期的な調整が必要で�
