ナイジェリア連邦消防トラックのいすゞ製技術図面

その HOWO緊急救助消防車 クレーン付き消防車は、複雑な災害現場向けに特別に設計された、解体、牽引、吊り上げ、照明機能を統合した多機能消防車です。5トン折り畳み式ブームクレーン、3トン油圧ウインチ、500Wサーチライト、発電機セットを基本構成とし、吊り上げ、牽引、照明などの作業を可能にします。 自然災害や交通事故現場での解体、救助、発電作業に適しています。モジュール設計により、機器の配置を迅速に調整でき、さまざまな救助ニーズに対応できます。 ⇒ 図面PDFダウンロード : HOWO 救助消防トラック搭載クレーン技術図面 HOWO 救助消防車搭載クレーン 正面左側面図 技術図面 HOWO緊急救助クレーン消防車 主な仕様 キャビン ダブルキャビン、6名様までご宿泊可能 クレーン モデル SQ5ZK2 吊り上げ能力 5000kg アーム数量 3 ウインチ 数量 1 容量 3000kg サーチライト 回転角度 360 ° 作業高さ 5m、自動昇降 ブーブレ 500W*4個 最大風速 6年生未満 一般電力 5kW 消防車の車体 トラックの車体は空で、装備はオプションです 色 車両全体は消防用の赤色で、トラック全体に合わせて中央に白色がある。 HOWO緊急救助クレーン消防車の技術図面 設計図 HOWO 緊急救助消防車（クレーン付き） HOWO重救助消防車の右側面図 HOWOサービスの消防車の右側面図 HOWO緊急救助消防車の正面右側面図 HOWOサービス消防車右側面図技術図面 HOWO緊急救助クレーン消防車（右前方） HOWO緊急救助クレーン消防車（左後方） メンテナンスと修理方法 HOWOレスキュー消防車 : 1. 動力および油圧システム エンジン: 冷却水とオイルのレベル、およびアイドリングの安定性を確認します。 油圧システム: オイルパイプの漏れを点検し、油圧オイルを定期的に交換し、オイルタンクを清掃します。 動力取出装置 (PTO): スムーズな接続と正常な油圧ポンプの動作を確保します。 2. 特殊救助機器 拷問システム: ウインチのワイヤーロープの摩耗を確認し、牽引接続部品に潤滑油を差します。 切断ツール: 油圧カッターとスプレッダーの機能をテストし、シールが老朽化していないことを確認します。 吊り上げ装置: トラック搭載クレーンのアウトリガーを調整し、ブームの油圧ロック装置を確認します。 照明システム: リフティング ライト アセンブリのガイド レールに潤滑剤を塗布し、ポータブル高輝度懐中電灯をテストします。 Howoブランドのクレーン付き消防救助車テスト 3. 補助サポートシステム 通信とコマンド: 衛星機器は定期的な調整が必要で�

ガーナHOWO 乾燥粉末消防車 ハウオ乾燥化学消防車またはハウオとも呼ばれる 火薬を積んだ救助消防車 . ハウオシャーシ 粉末消防車は、可燃性液体、可燃性ガス、電気機器、および一般的な固形物による火災の消火を目的として設計された特殊車両です。特に大規模な化学パイプラインの火災に効果的であり、石油化学企業の標準装備となっています。 ⇒ 主な特徴 容量 エンジンモデル 水 乾燥粉末 フォーム 消防ポンプ 火災監視員 12,000リットル MC11.46 / 460馬力 6,000リットル 2,000リットル 4,000リットル CB10/80 消防ポンプ PL8/64 図面PDFダウンロード : ガーナHOWO乾燥粉末消防車の技術図面 主要装備は粉末消火剤タンクと噴霧装置で構成されています。高圧窒素が粉末消火剤を噴射し、化学的抑制と物理的被覆の原理を利用して迅速に消火します。一部のモデルは泡消火剤と粉末消火剤の複合システムを備えており、より複雑な火災環境にも対応可能です。 ガーナの消防安全システムは徐々に改善されつつあり、ガーナ国立消防局（GNFS）が中核となり、全国の火災予防、消火、救助活動を担っています。ガーナの消防規制は*ガーナ消防法*に基づいており、*国家消防政策*などの文書によって補足され、法的枠組みを形成しています。 泡水 乾燥粉末消防車 技術図面 中国泡水乾燥粉末消防車の技術図面 泡乾燥粉末消防車の図面 ガーナ泡水乾燥粉末消防車工場 消防施設に関しては、ガーナの消防署の数は限られており、主にアクラやクマシといった大都市に集中しており、地方部への普及は不十分です。消防設備は、消防車、ポンプ、消火器といった基本的な装備が中心で、はしご車や熱画像カメラといった高度な装備は依然として不足しています。消防士は専門的な訓練を受ける必要がありますが、人員不足に悩まされており、過酷な労働環境や低賃金といった課題に直面しています。 HOWOフォームドライパウダー消防車の図面 粉末消防車の図面 工場窒素消防車の図面 ハウオ 乾燥粉末/窒素消防車 描画 ガーナでは火災リスクが蔓延しており、主な原因は電気系統の故障、ガス漏れ、そして人為的な過失です。国民の意識向上のため、ガーナ政府はメディアキャンペーン、地域活動、学校教育などを通じて、火災安全に関する知識の普及に努めています。さらに、ガーナは国際的な火災協力にも積極的に参加し、多くの国や国際機関と経験の交換や技術支援を行っています。 ガーナHOWO泡水乾燥粉末消防車工場 ガーナHOWO乾燥粉�

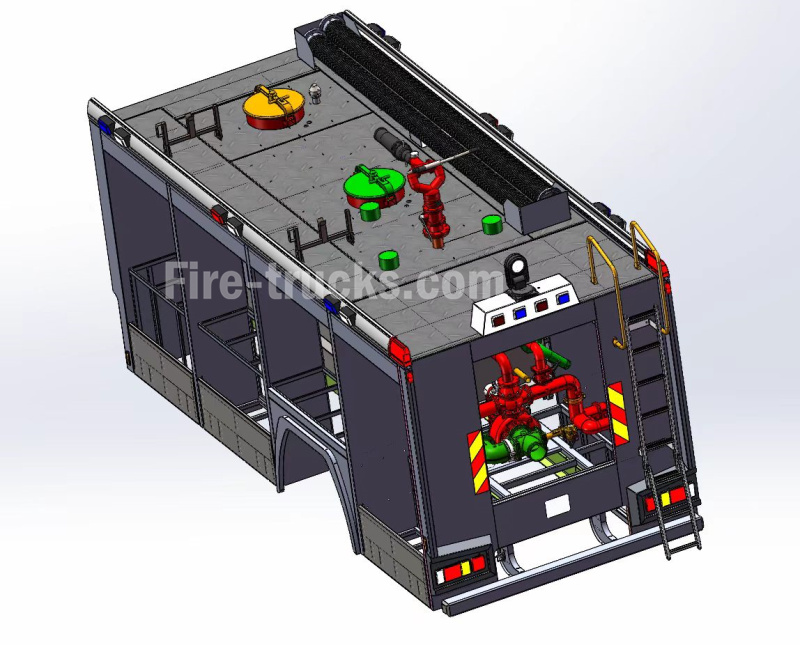

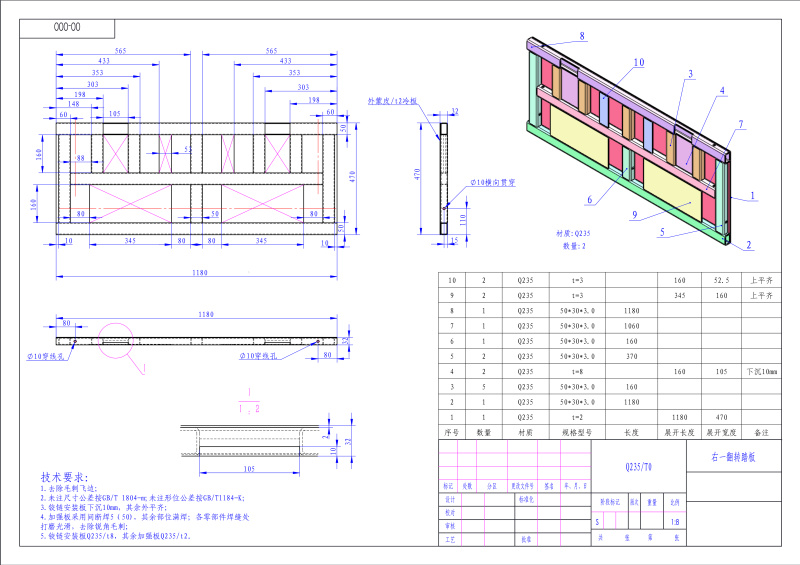

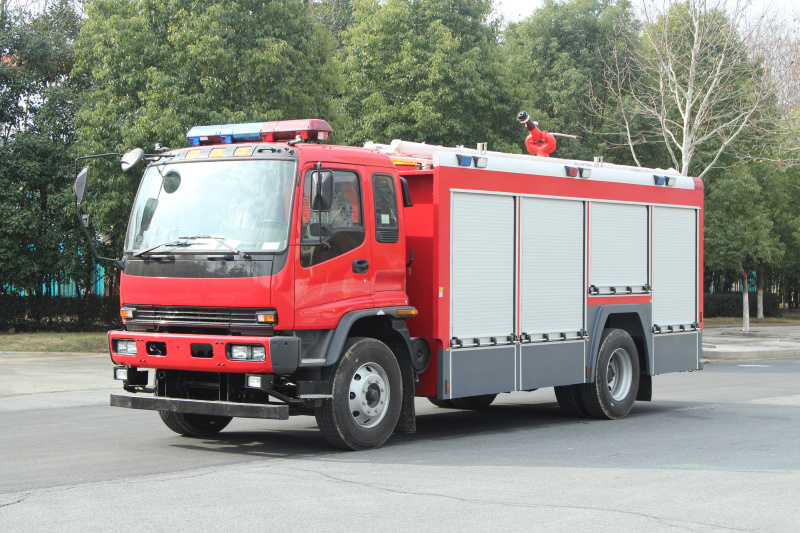

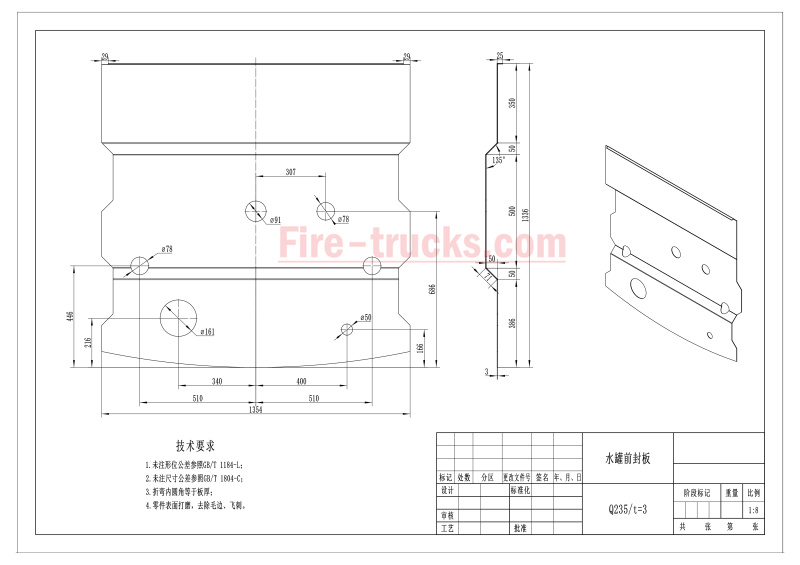

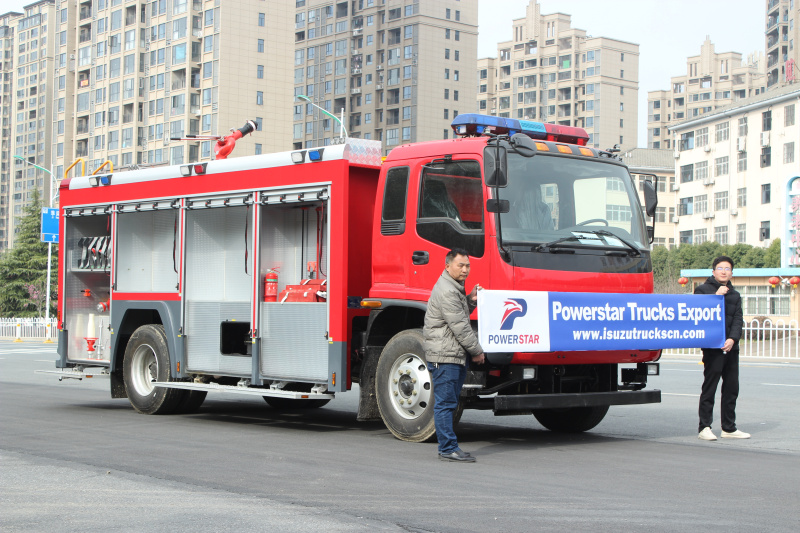

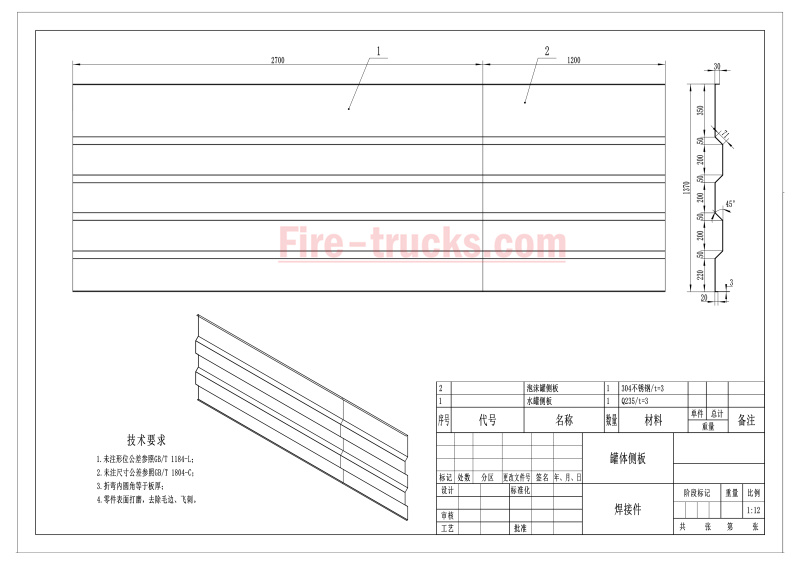

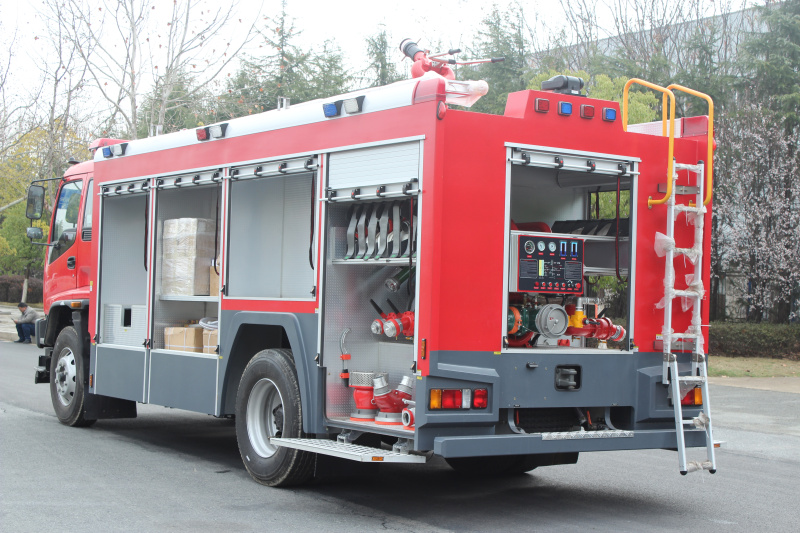

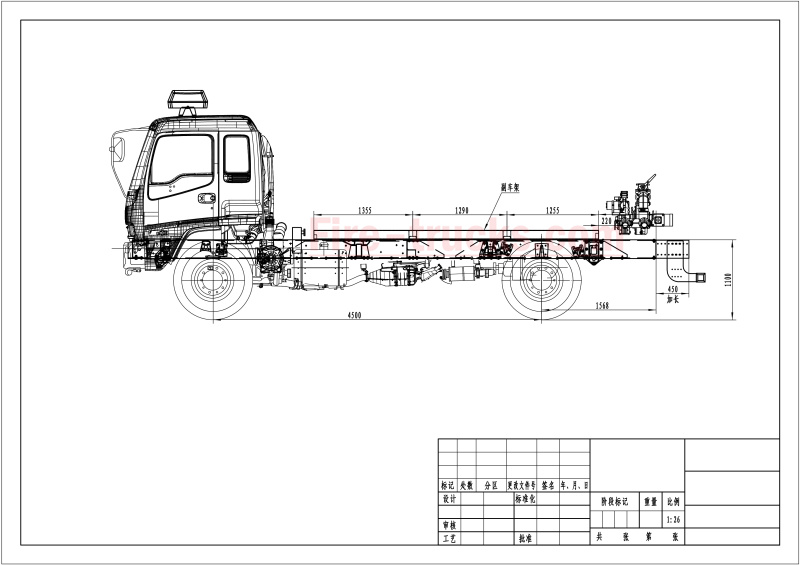

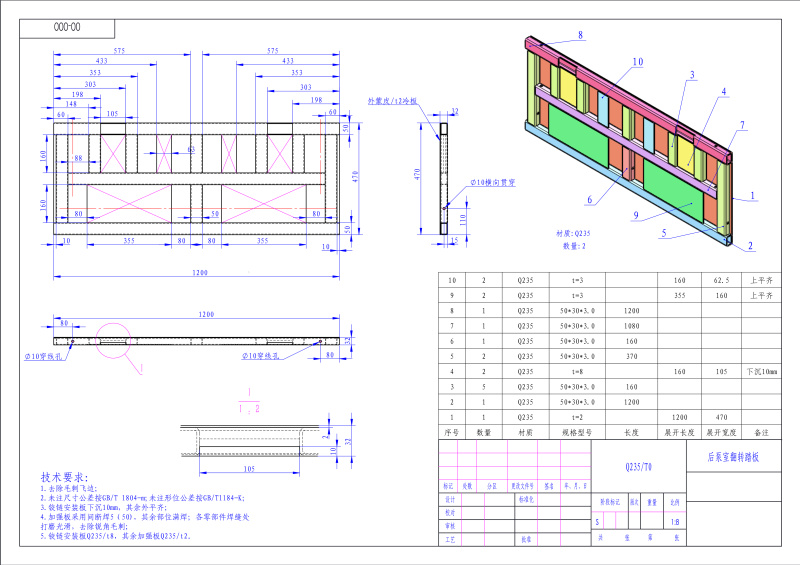

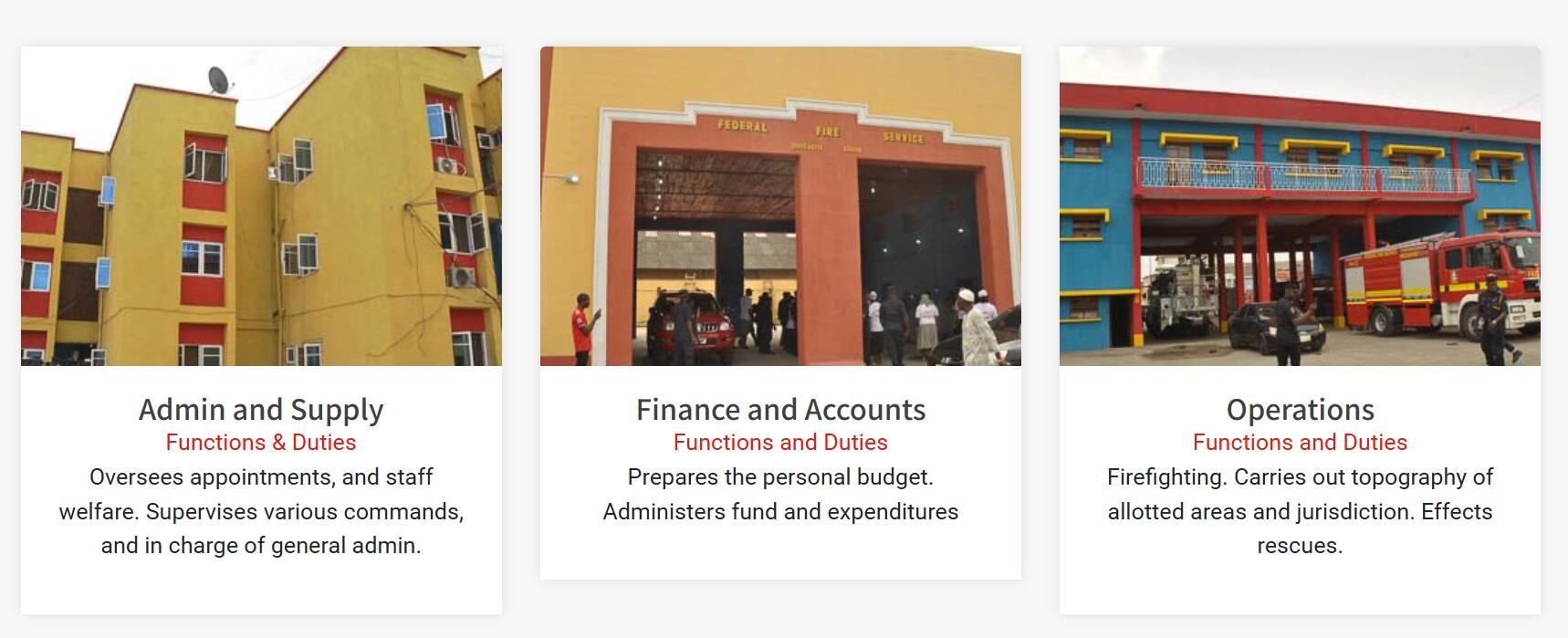

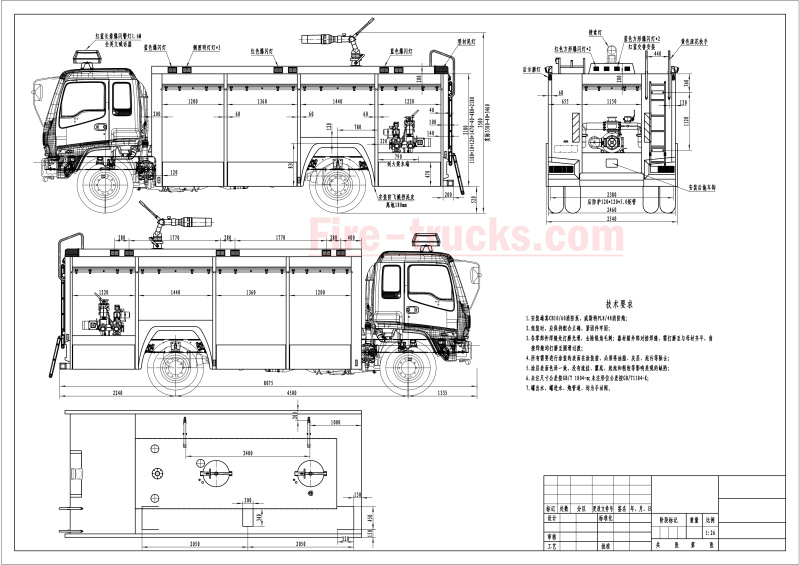

ナイジェリア連邦消防局は、PowerstarのIsuzu泡消火車を信頼しています。このIsuzu泡消火車は、5,000Lの水と1,000Lの泡を搭載し、ISUZU 6HK1-TCディーゼルエンジン、MLD 6速ギアボックス、60L/S CB10/60消防ポンプ、そして強力な消火モニターを搭載しています。 ナイジェリアは、約2億2,700万人の人口を抱え、アフリカで最も人口の多い国です。公用語は英語で、首都はアブジャです。ナイジェリアは石油資源が豊富で、アフリカ最大の産油国ですが、経済は高度に多様化しており、食料は輸入に大きく依存しています。 ⇒ 主な特徴 容量 エンジンモデル 水 フォーム 消防ポンプ 火災監視員 6,000リットル 6HK1 / 240馬力 5,000リットル 1,000リットル CB10/60 消防ポンプ PL8/48 ⇒ 図面PDFダウンロード : ナイジェリア連邦シングルキャビン消防車いすゞ技術図面 ナイジェリア連邦消防トラックのいすゞ製技術図面 ナイジェリアには250以上の民族が暮らし、イスラム教とキリスト教が主要な宗教となっています。最大都市のラゴスは西アフリカにおける経済の中心地であり、重要な港を有しています。温暖な気候とニジェール川の豊富な水資源に恵まれていますが、治安状況は複雑で、北東部では過激派グループの活動が活発です。多様な文化と大きな観光のポテンシャルを有するナイジェリアですが、一部の地域では治安上の問題に注意が必要です。 ナイジェリア 6000L 連邦消防救助車 いすゞ 技術図面 ⇒ 製品説明 モデル: PST5180GXF 水泡消防車 2.寸法：約8640×2500×3560mm 3. 満載重量：約18000kg 4. 乗員数: 6名（運転手を含む） 5. 最高速度：95km/h 6. コンパートメント：完全なアルミニウム素材で錆びません 7. 容量: 水5000L、泡1000L。 8. 消火ポンプ流量: 60L/s @ 10bar 9. ルーフモニター流量：48L/s 10. 塗装：赤色またはその他 ナイジェリア連邦消防局とは誰ですか? 119年以上の経験 ナイジェリアの消防局は、1901年にラゴス警察消防隊の一部として設立されました。1963年4月、議会法により連邦消防局が設立されました。 研修と教育 私たちは、国内の消防救助隊員に対し、専門能力開発研修を提供しています。これは、火災やその他の緊急事態の予防と軽減に熟練した消防士を育成するという消防隊のミッションステートメントに沿ったものです。国立消防アカデミー（NFA）はナイジェリア国防アカデミー（NDA）と提携し、様々な安全・セキュリティ分野の大学院課程を提供しています。これは、隊員が職務を遂行する上で必要なスキルをさらに身につけるため�

本日、チリ国立消防局がPowerstar 12,000L救助消防車（いすゞシャーシ）を調達したことをお祝い申し上げます。このモデルは、大規模災害救助用に特別に設計されています。Powerstarトラックは、約15年間にわたり消防設備に重点を置いてきました。 チリは南米で最も長く、最も狭い国で、南北4,300キロメートルに及びます。北はアタカマ砂漠から南はパタゴニア氷河まで広がる地形が、多様な気候を生み出しています。世界最大の銅生産国であり、リチウム供給国でもあるチリは、鉱物資源が豊富で、経済は鉱業と農業（チェリーやワインなど）を基盤としています。 スペイン文化と先住民族の伝統が融合した文化で、イースター島のモアイ像やクエカダンスが独特のシンボルとなっています。首都サンティアゴは近代と歴史が融合し、アタカマ砂漠の星空やトーレス・デル・パイネ国立公園の氷河は自然の驚異です。 ⇒ 主な特徴 容量 エンジンモデル 水 フォーム 消防ポンプ 火災監視員 12,000リットル 6WG1 / 520馬力 6,000リットル 6,000リットル CB10/140 消防ポンプ PL8/64 ⇒ 図面PDFダウンロード : チリ向け12,000L救助消防車いすゞ設計図 2026年新型チリCB10/140消防ポンプ12,000Lレスキュー消防車いすゞ設計図 ナイジェリア連邦消防車のフットペダルの技術図面 ナイジェリア連邦消防車 いすゞタンク接続技術図面 ナイジェリア・ラゴスの消防車の泡タンクの図面 ナイジェリア・ラゴスの消防車の泡タンク底の図面 このモデルは、チリの地震や山火事などの災害への対応能力を強化するものであり、細長い地形と火山環境に特に適しています。 チリ CB10/140 泡消火ポンプ いすゞモデル 輸出用 チリ CB10/140 泡消火ポンプ GIGAモデル 輸出用 ⇒ 製品説明 1. モデル: PST5250GXF 水泡消防車 2.寸法：約10040×2600×3560mm 3. 満載重量：約25000kg 4. 乗員数: 6名（運転手を含む） 5. 最高速度：95km/h 6. コンパートメント：完全なアルミニウム素材で錆びません 7. 容量: 水 6000L、泡 6000L。 8. 消火ポンプ流量: 140L/s @ 10bar 9. ルーフモニター流量：64L/s 10. 塗装：赤色またはその他 チリ消防水上トラック いすゞ 前方右側面図 チリ泡消火器の右側面図 チリ消防救助車両後方右側面図 チリファイアーテンダーいすゞの左後方ビュー シャーシ: いすゞギガ消防救助用シャーシ、ISUZU 6WG1-TCG62 エンジン、FAST 12 シフト ギアボックス。 大容量: 6,000 リットルの水タンクと 6,000 リットルの泡で、森林火災や都市の高層ビルの救助に対応できます。 高性能構成: 520 馬力のエンジ�

パワースターブランド ドミニカ ギガ消防車 技術図面、別名ドミニカ消防救助車図面、またはドミニカギガいすゞ消防車の設計図。パワースタートラックは、以下を含む幅広い消防車を提供しています いすゞ消防車 、 ホーホー消防車 と 泡消火車 。 ドミニカ共和国は壮大な自然景観と豊かな文化遺産で世界中の観光客を魅了していますが、火災や自然災害などの潜在的なリスクにも直面しています。消防救助隊は国家安全保障の守護者として、ドミニカ社会において重要な役割を果たしています ⇒ 主な特徴 容量 エンジンモデル 水 泡 消火ポンプ 火災モニター 5,000L 6UZ1 / 380馬力 4,000リットル 1,000リットル CB10/60 消防ポンプ PL8/48 ⇒ 主な特徴 : D ドミニカ共和国製 いすゞ 5000L 水消防車 技術図面 2026年新型 ドミニカ共和国製 ギガ消防車 技術図面 ドミニカのいすゞ消防車のタンカー設計図 ドミニカのいすゞ消防車のタンカー屋根の設計図 ドミニカのいすゞ消防車のタンカー底の設計図 ドミニカ共和国製ギガいすゞ消防車4台がシーポートへの納車準備完了 ⇒ 製品説明 1. 型式：PST5180GXF 水泡消防車 2.寸法：約7770×2500×3560mm 3. 満載重量：約18000kg 4. 乗員数: 6名（運転手を含む） 5. 最高速度：95km/h 6. コンパートメント：完全なアルミニウム素材で錆びません 7. 容量: 水4000L、泡1000L。 8. 消火ポンプ流量: 60L/s @ 10bar 9. ルーフモニター流量：48L/s 10. 塗装：赤色またはその他 いすゞギガ緊急救助消防車の左前方画像 いすゞギガシリーズ救助消防車の後方左側面図 ドミニカ共和国の消防救助システムは、厳しい訓練を受け、様々な緊急事態に対応できる装備を備えたプロの消防士とボランティアで構成されています。都市火災から自然災害救助、交通事故から医療緊急事態まで、彼らは常に最前線で活動し、人々の生命と財産を守っています。

エンジニアリング図面 消防救助車 いすゞ重消防車の図面とも呼ばれる。今日、都市化が加速するにつれ、高層ビル、地下空間、複雑な工業施設の増加により、消防・救助に対する要求はますます高まっている。従来の消防車は、こうした複雑な現場に対応できないことが多い。そのため、 大型消防車 将来の課題に対応できる消防技術の発展は、重要な方向性となっています。本稿では、2025年の技術的背景を踏まえ、革新的な大型消防車の設計図を検証し、その独自性を分析します。 1. デザインコンセプト：インテリジェンスとモジュール性の融合 未来の大型消防車は、「消防機械」であるだけでなく、知能化、モジュール化、多機能を融合した移動型救助プラットフォームでもあります。設計図の中核コンセプトは「インテリジェントな知覚、迅速な対応、多様な状況への適応」です。人工知能、IoT、モジュール設計を駆使することで、この消防車は様々な状況下で迅速に機能を切り替え、救助効率を最大化します。 2. 外観デザイン：流線型で高強度の素材 この大型消防車は、外観において流線型のデザインを採用しており、風圧を低減するだけでなく、車両の空力性能も向上させています。車体は高強度合金素材で作られており、高温や爆発などの過酷な環境下でも構造安定性を維持できます。屋根には格納式のドローン発射プラットフォームが装備されており、火災発生初期に迅速にドローンを発射して火災を検知することができます。 3. 動力システム：ハイブリッド動力と全地形適応 動力システムはディーゼルエンジンと電気モーターの利点を組み合わせたハイブリッド設計を採用しています。ディーゼルエンジンは強力な出力を発揮し、電気モーターは低速走行時および市街地走行時にゼロエミッションを実現します。さらに、調整式サスペンションやトラック駆動などの全地形適応システムを搭載し、山岳地帯や沼地などの複雑な地形でも自在に走行可能です。 4. インテリジェント設備：AI火災分析と自動消火 この車両には、人工知能（AI）を活用した火災分析システムが搭載されており、センサーやカメラを通して火災データをリアルタイムで収集し、延焼傾向を分析し、最適な消火計画を自動で作成します。また、自動消火装置も搭載されており、人手を介さずに消火剤を正確に散布することで、消防士の危険を軽減します。 5. モジュラー設計：多機能救助プラットフォーム この大型消防車の最大�

38メートルの技術設計図 空中消防車 車両構造、油圧システム、電気システム、ジェットシステム、安全設計といった重要な部品を網羅し、複雑な火災現場における車両の効率的、柔軟かつ安全な運用を保証します。継続的な技術革新と最適化により、38メートル高揚力ジェット消防車は、将来の消防救助においてより重要な役割を果たすでしょう。 いすゞギガ38メートル高所消防車は、高層ビル、大スパン空間、石油化学工場などの火災救助に特化した消防設備です。消防用途に特化したいすゞギガ6x4または8x4キャブトラックシャーシ、FAST 12段ギアボックスを採用。その中核機能は、ブームを上昇させることで、消防砲またはジェット装置を38メートルの高さまで上昇させ、長距離かつ正確な消火活動を実現することです。このモデルは、主に折りたたみ式伸縮アーム構造、電動リモコン式消防砲、タンク本体、2級シャーシで構成されています。ブームは通常、マルチセクション伸縮設計（2セクションアーム、3セクションアーム、4セクションアームなど）であり、アームの先端に電子式リモコン式消防砲が設置されています。消防士は、電動リモコン装置を使用して高高度での噴霧角度を柔軟に調整し、噴霧、放水、泡噴霧などの消火活動を行えます。 ブームの伸縮は、油圧シリンダー、チェーン、ガイドホイールによって同期されています。消防ホースは伸縮アームの片側に固定されており、ブームと共に伸縮・上昇します。オペレーターはターンテーブル上の電動操作ハンドルを介してブームの伸縮と回転を制御することができ、消火活動の柔軟性と効率性を確保します。さらに、38メートルの高層ジェット消防車は、非常に長いスパンでの活動能力も備えており、三次元的な協調操作と超近接ピンポイント消火を実現できます。高層ビル、大スパン空間、石油化学工場などの複雑な火災現場に適しています。 以下はその技術設計図の詳細な分析です。 1. 車両構造設計 38メートル高揚力ジェット消防車の車両構造設計は、主にシャーシ、リフティングアーム、ターンテーブル、キャブで構成されています。シャーシは高強度鋼板を採用し、複雑な道路状況下でも車両の安定性と積載量を確保しています。リフティングアームは多段伸縮式設計を採用し、最大揚高は38メートルです。アームフレームは軽量アルミ合金素材を採用し、強度を確保するだけでなく、車両重量の軽減にも貢献しています。ターンテーブルは360度全回転構造を採用し、消防車が運行中に噴射角度を柔軟に調整できるようにしています。 2. 油圧システム設計 油圧システムは、高揚力ジェット消防車の中核動力システムであり、主に油圧ポンプ、油圧シリンダ、油圧モータ、油圧配管で構成されています。油圧ポンプは高圧・高流量設計を採用し、揚重アームの迅速な伸長と安定した支持を確保しています。油圧シリンダは複動設計を採用し、揚重アームの精密な制御を実現しています。油圧配管には高強度・耐圧材料を採用し、高圧環境下におけるシステムの安全性と信頼性を確保しています。 いすゞギガ 38m高所作業車（水・泡消火器14000L搭載） いいえ。 主な商品 技術的パラメータ 2.1 モデル PST5341JXFYT38 2.2 全体寸法 12000×2500×4000mm 2.3 満載重量 34000kg 2.4 乗組員数 1+1（ドライバーを含む） 2.5 最高速度 時速90キロ 2.6 容量 10000L水と4000L泡。PP複合材料液体タンク 2.7 消防ポンプの流量 100L/秒 @ 10bar 2.8 火災監視員 5700L/分の流量、射程距離70m 2.9 最大作業高さ 32分 3. アルミニウム上部構造 3.1 キャビン 構造: 2 つのドアを備えた 1 列のキャビン。 座席：1+1、3点式シートベルト付き。 3.2 標準化されたサブフレーム 材質：特殊鋼製の高強度角管 性能：液体タンクとサブフレームは弾性接続シートによって接続されています。 3.3 コンパートメント 材質：高強度アルミニウム合金プロファイル（錆びない） 構造：アルミ合金溶接構造。LEDライト付きルーフレール。後部にはアルミ合金製ラダー付き。 3.4 ローラーシャッタードア 材質: 表面が陽極酸化処理されたアルミニウム合金プロファイル。 構造：上部に防雨溝、レバー式バー、ロックハンドル、プルストラップ、2点固定シート、LEDライト、センサー付き。 3.5 フットペダル 材質: 高品質のアルミニウム合金。 構造：幅50cm、耐荷重300kg以上、滑り止め設計、ダブルロック機能付き。収納部の両側に取り付けられています。 4. 消火システム いいえ。 主な商品 技術的パラメータ 4.1 消防ポンプ 4.1.1 ブランド パワースター 4.1.2 モデル CB10/100 4.1.3 定格流量 100L/秒 @ 10bar 4.1.4 真空ポンプ 電動真空ポンプ 4.1.5 プライミングマナー 自動 4.1.6 吸引高さ 7メートル 4.1.7 プライミングタイム ≤80秒 4.1.8 位置 リアマウント 4.2 火災監視員 4.2.1 ブランド オプション 4.2.2 モデル オプション 4.2.2 流量 950～5700L/分 4.2.3 射撃場 水深70m以上、泡深60m以上 4.2.4 位置 ブームの頂点に 4.2.5 コントロール方法 リモコン 4.2.6 水平回転角度 0°～355° 4.2.7 ピッチ回転角度 -45°～120° 4.3 液体タンク 4.3.1 容量 水10000L、泡4000L 4.3.2 材料 PP複合材料と錆びない 4.3.3 構造 タンクマンホール 2 個、オーバーフロー装置/圧力解放装置 1 個、液面計 2 個、泡タンク排水口 1 個 (バルブ付き)、水タンク排水口 1 個。 4.4 コントロールパネル 4.4.1 構造 各消火システムはPLCによって制御され、異なる標準化された制御モジュールを選択できます。保護レベルはIP56です。 4.4.2 位置 後部ポンプ室 3. 電気システム設計 電気システム設計には、制御盤、センサー、ケーブル、照明設備が含まれます。制御盤はタッチスクリーン設計を採用しており、操作が簡単で、油圧システムの動作状態とリフティングアームの位置をリアルタイムで監視できます。リフティングアームの主要部にはセンサーが設置されており、アームの伸長角度と負荷をリアルタイムで監視することで、安全な操作を確保しています。ケーブルには防水性、耐油性、耐高温性に優れた素材を採用し、過酷な環境下でも正常な動作を確保しています。照明設備には高輝度LEDライトを採用し、夜間作業の照明ニーズに対応しています。 4. スプレーシステムの設計 散水システムは、38メートル高揚程ジェット消防車の中核機能部品であり、主に水ポンプ、放水砲、送水管、貯水タンクで構成されています。水ポンプは高圧・高流量設計を採用し、放水砲の散水距離と流量を確保しています。放水砲は揚水アームの先端に設置され、360度回転と上下動を実現し、散水角度の柔軟性を確保していま...

2D技術設計図 いすゞギガ水泡消防車 車両機能の実現には、構造、システム、材料、プロセスなど、複数の側面を総合的に考慮した設計が不可欠です。科学的な設計と製造により、水タンク泡消防車は火災救助において重要な役割を果たし、人々の生命と財産を守ることができます。 いすゞギガ水泡消防車は、水タンク車の機能と 泡消防車 消火活動や化学物質漏洩処理などの緊急時に広く使用されています。以下は、水タンク式泡消火車の技術設計図の詳細な分析です。 エンジンとパフォーマンス 5.2L Isuzu 4HK1-TCGターボチャージャー付きディーゼルエンジンを搭載し、2,500rpmで205馬力、506Nmのトルクを発生します。ユーロ5排出ガス基準に適合し、燃費効率と環境負荷の低減を実現しています。 シャーシ設計 いすゞギガ4XクラスのFTRシャーシをベースに強化され、車両総重量（GVWR）は15,000kgです。堅牢なフレームは、4,800mmのホイールベースで安定性を確保し、過酷な消防活動にも対応します。 消防システム 水と泡の複合消火システム。毎分3,000リットルの水と毎分1,500リットルの泡を放出できます。操作は前面に設置されたモニターから行え、射程は60メートルです。 タンク容量 6,000リットルのステンレス製水タンクと1,000リットルの泡消火剤タンクが含まれています。どちらのタンクも耐腐食コーティングとクイックリフィルポートを備えています。 ポンプの仕様 最大圧力10barの遠心ポンプを搭載。人間工学に基づいたバルブ操作により、水と泡の同時噴射、または単独操作が可能です。 1. 車両全体の構造設計 いすゞギガ水泡消防車の車両全体構造は、シャーシ、車体、水タンク、泡タンク、ポンプ室、操作プラットフォームで構成されています。シャーシは、車両の積載量と安定性を確保するために、通常、大型トラックのシャーシを採用しています。車体は、耐衝撃性と耐火性に優れた高強度鋼で作られています。水タンクと泡タンクは、それぞれ水と泡消火剤を貯蔵するために使用されます。 2. 水システムの設計 いすゞギガ水泡消防車の中核を成す給水システムは、給水ポンプ、給水管、ノズル、制御システムなどから構成されています。給水ポンプには高圧遠心ポンプを採用し、安定した水圧と流量を確保しています。給水管には高圧・耐腐食性のゴムまたは複合材料を採用し、過酷な環境下でも正常な作動を確保しています。 3. フォームシステムの設計 泡消火システムは、泡タンク、調合ミキサー、泡ポン�
