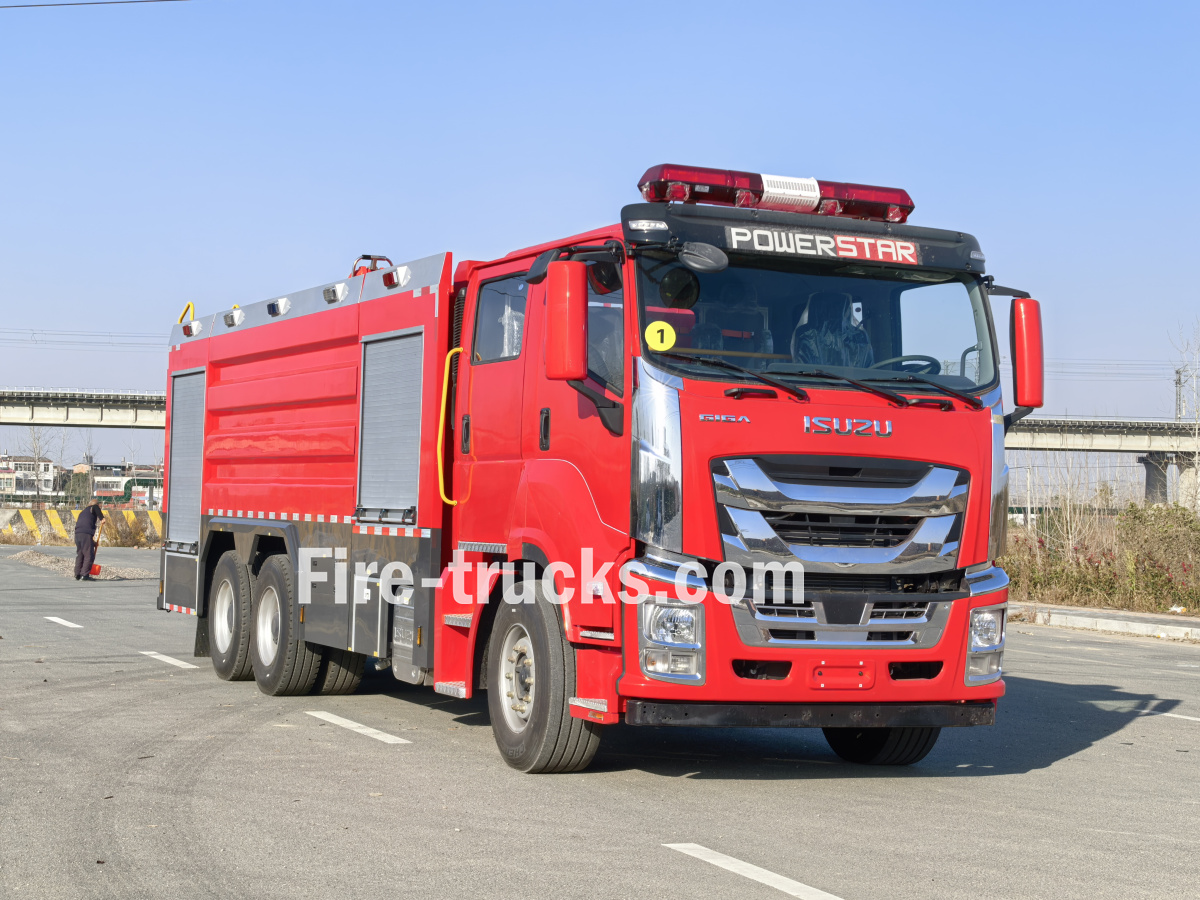

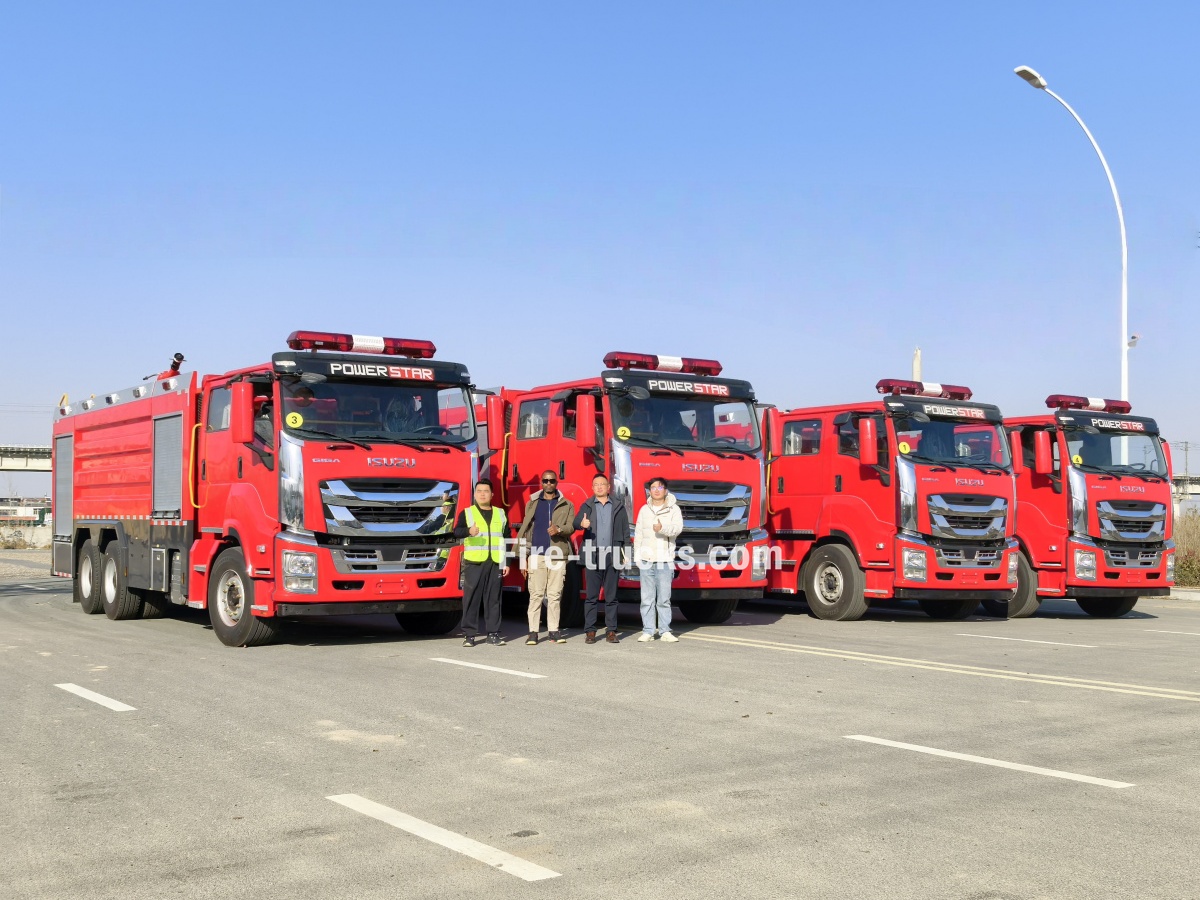

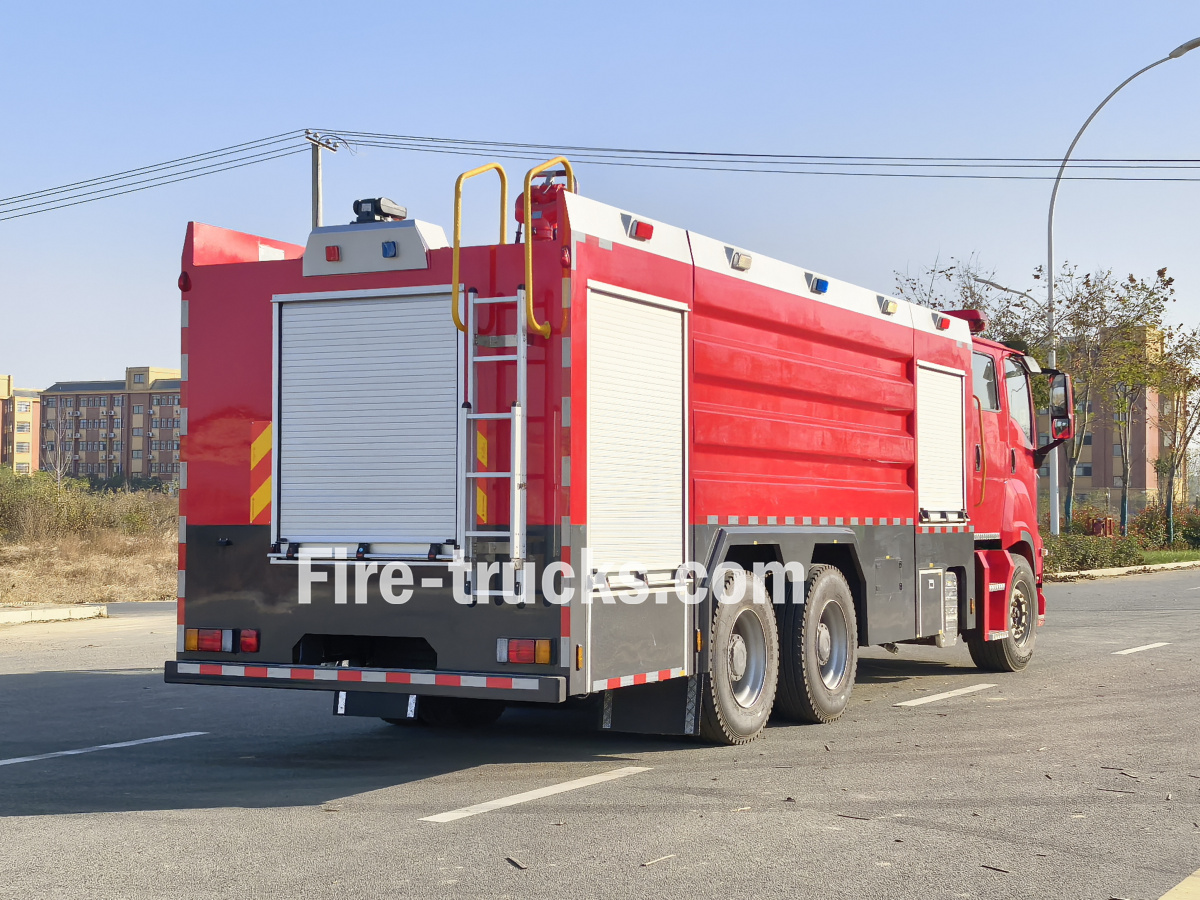

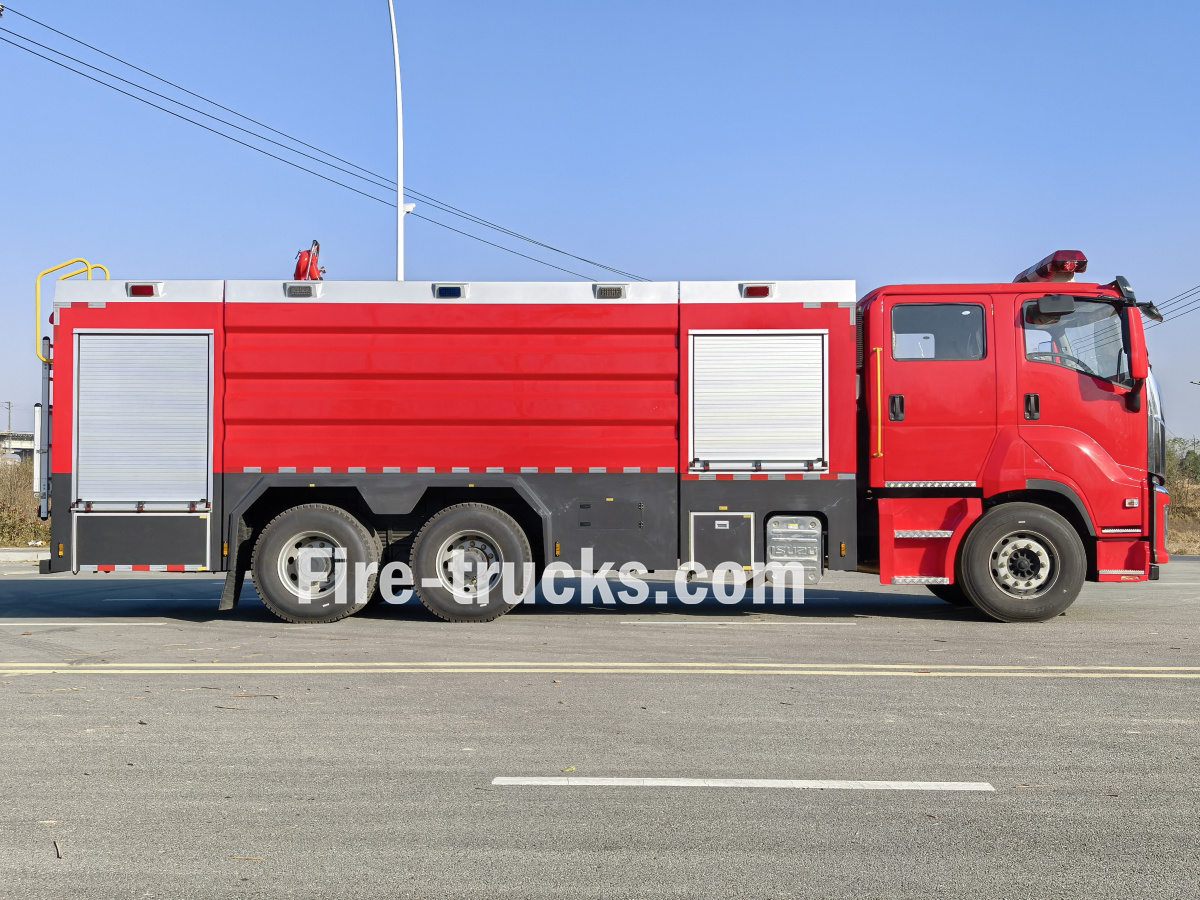

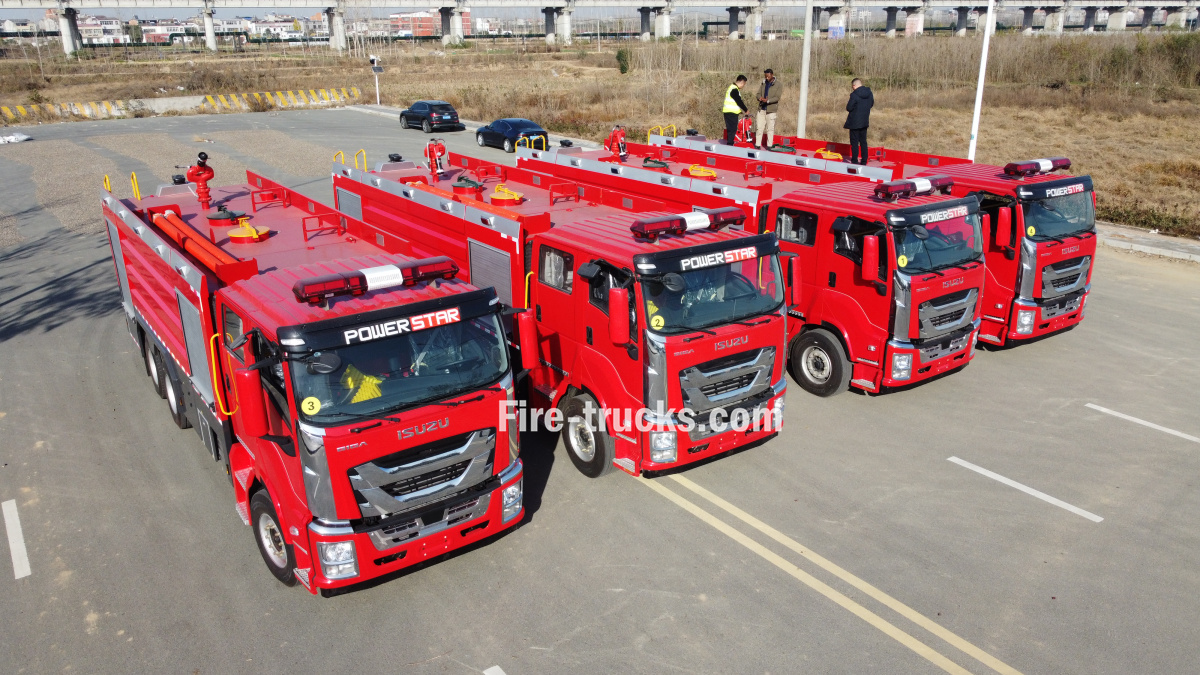

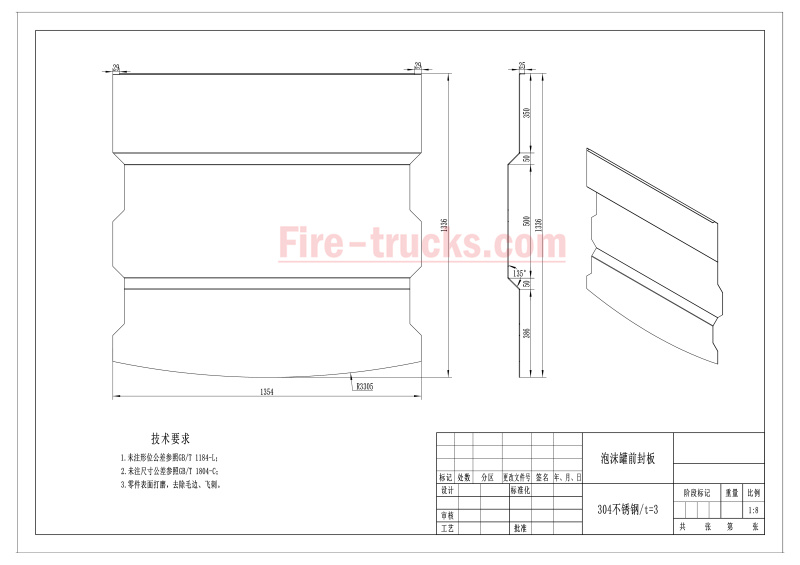

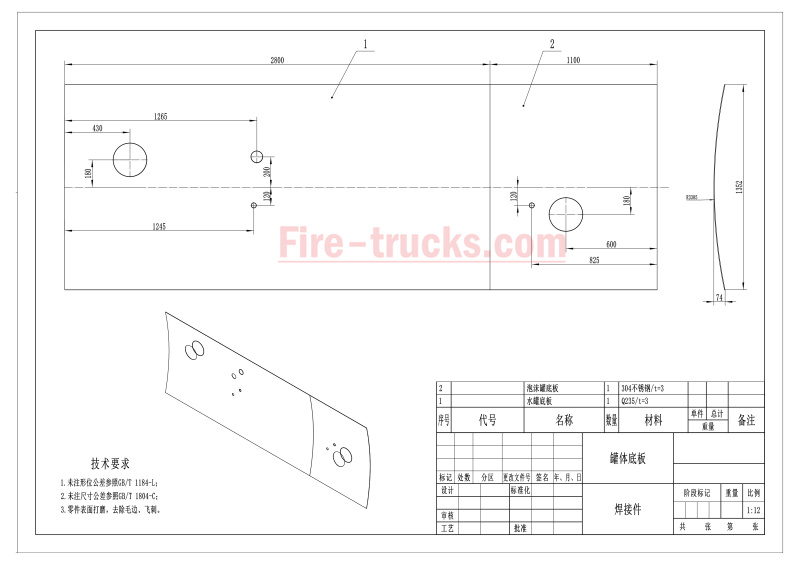

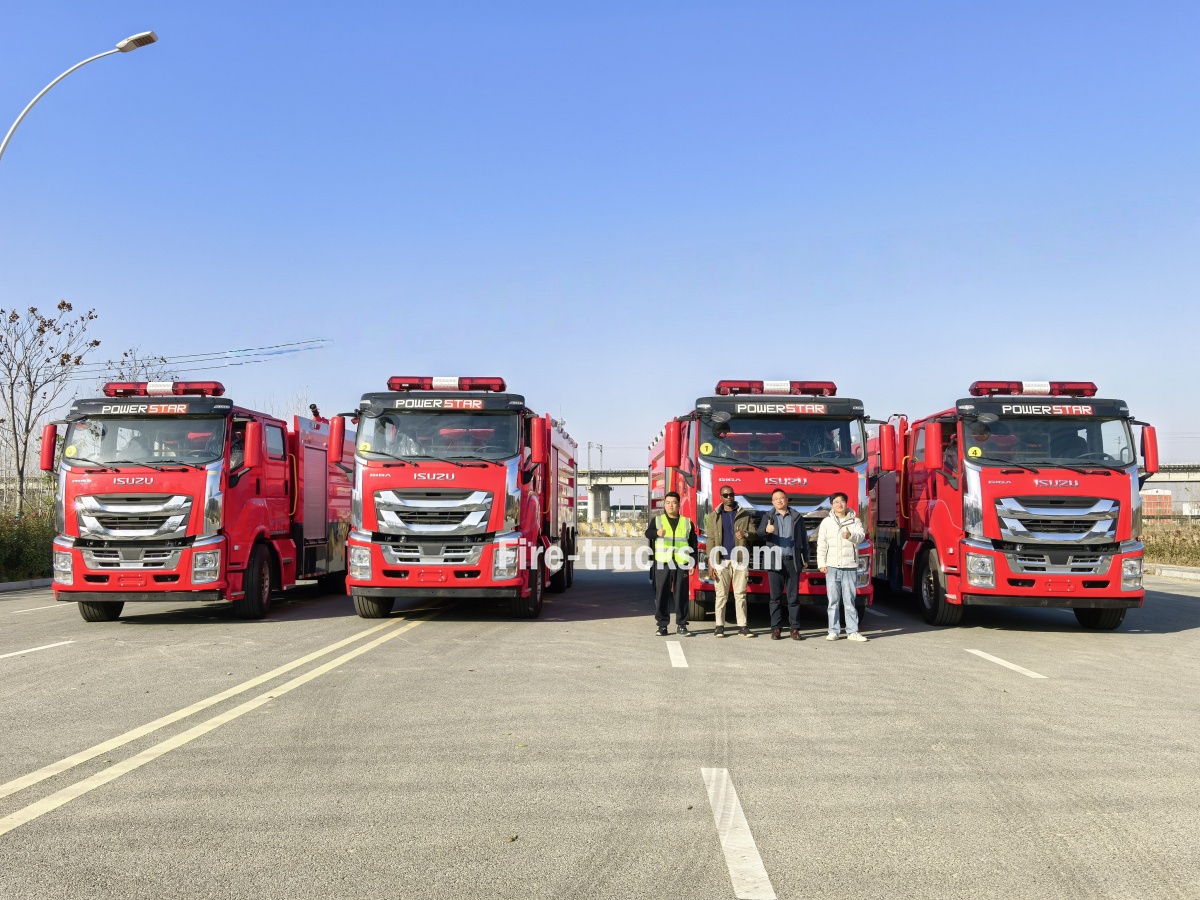

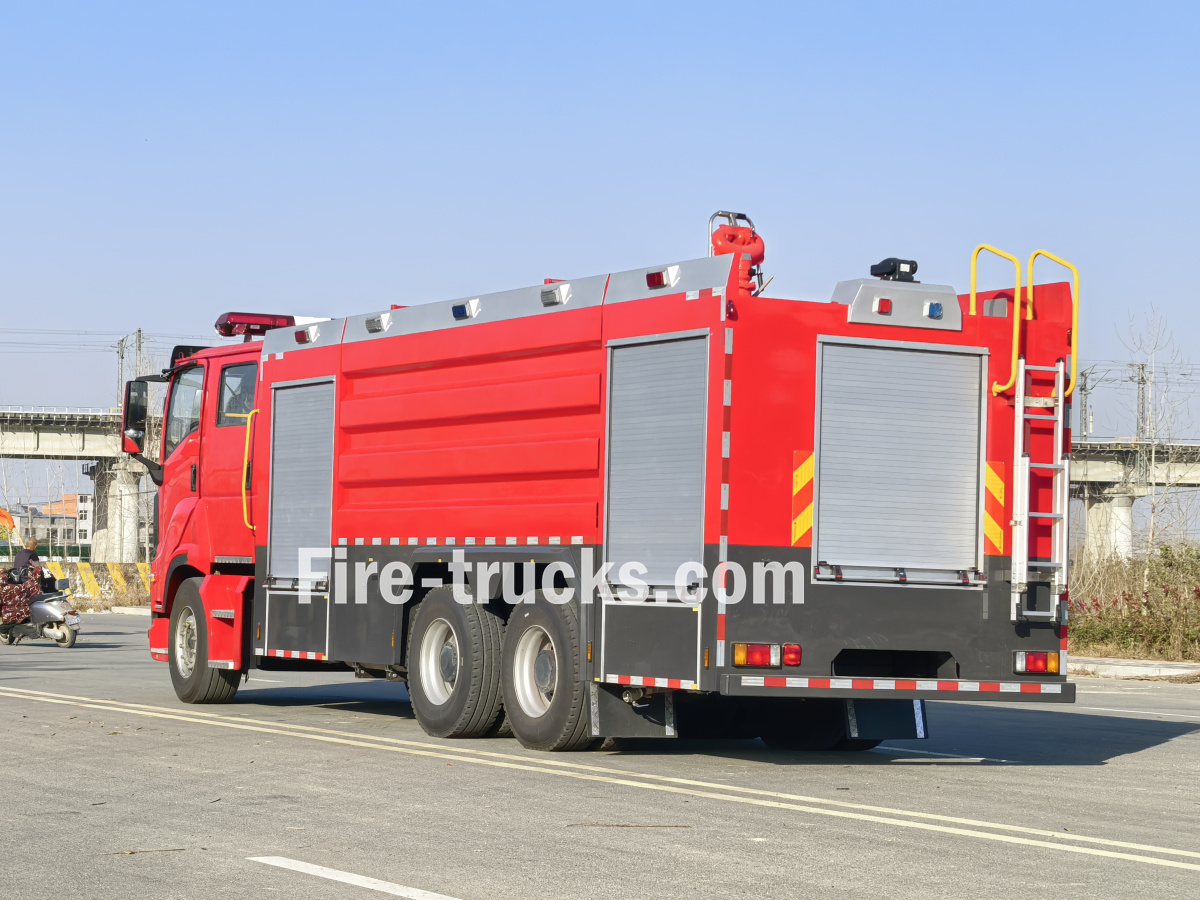

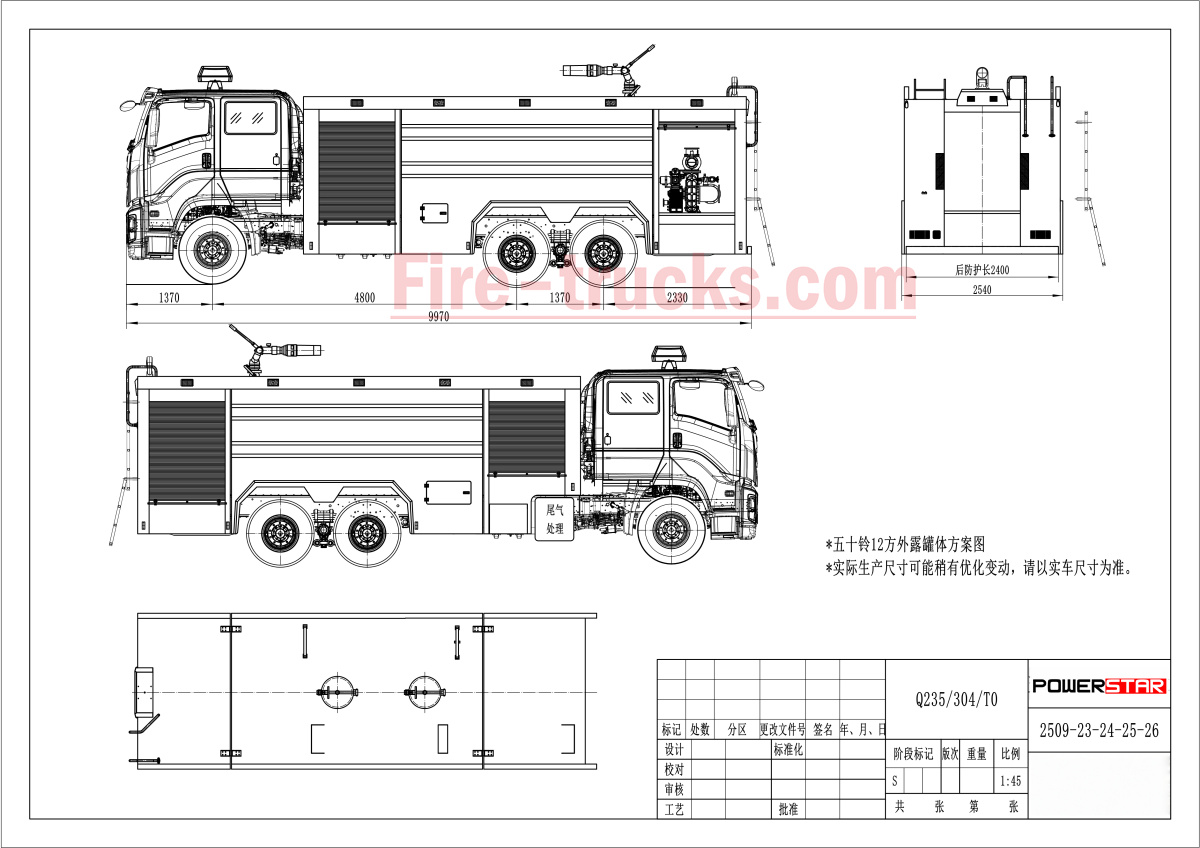

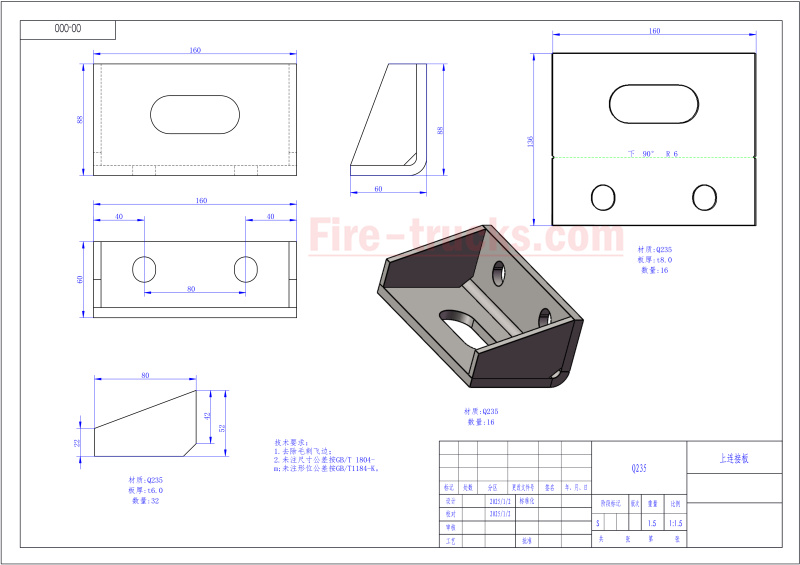

本日、チリ国立消防局がPowerstar 12,000L救助消防車（いすゞシャーシ）を調達したことをお祝い申し上げます。このモデルは、大規模災害救助用に特別に設計されています。Powerstarトラックは、約15年間にわたり消防設備に重点を置いてきました。 チリは南米で最も長く、最も狭い国で、南北4,300キロメートルに及びます。北はアタカマ砂漠から南はパタゴニア氷河まで広がる地形が、多様な気候を生み出しています。世界最大の銅生産国であり、リチウム供給国でもあるチリは、鉱物資源が豊富で、経済は鉱業と農業（チェリーやワインなど）を基盤としています。 スペイン文化と先住民族の伝統が融合した文化で、イースター島のモアイ像やクエカダンスが独特のシンボルとなっています。首都サンティアゴは近代と歴史が融合し、アタカマ砂漠の星空やトーレス・デル・パイネ国立公園の氷河は自然の驚異です。 ⇒ 主な特徴 容量 エンジンモデル 水 フォーム 消防ポンプ 火災監視員 12,000リットル 6WG1 / 520馬力 6,000リットル 6,000リットル CB10/140 消防ポンプ PL8/64 ⇒ 図面PDFダウンロード : チリ向け12,000L救助消防車いすゞ設計図 2026年新型チリCB10/140消防ポンプ12,000Lレスキュー消防車いすゞ設計図 ナイジェリア連邦消防車のフットペダルの技術図面 ナイジェリア連邦消防車 いすゞタンク接続技術図面 ナイジェリア・ラゴスの消防車の泡タンクの図面 ナイジェリア・ラゴスの消防車の泡タンク底の図面 このモデルは、チリの地震や山火事などの災害への対応能力を強化するものであり、細長い地形と火山環境に特に適しています。 チリ CB10/140 泡消火ポンプ いすゞモデル 輸出用 チリ CB10/140 泡消火ポンプ GIGAモデル 輸出用 ⇒ 製品説明 1. モデル: PST5250GXF 水泡消防車 2.寸法：約10040×2600×3560mm 3. 満載重量：約25000kg 4. 乗員数: 6名（運転手を含む） 5. 最高速度：95km/h 6. コンパートメント：完全なアルミニウム素材で錆びません 7. 容量: 水 6000L、泡 6000L。 8. 消火ポンプ流量: 140L/s @ 10bar 9. ルーフモニター流量：64L/s 10. 塗装：赤色またはその他 チリ消防水上トラック いすゞ 前方右側面図 チリ泡消火器の右側面図 チリ消防救助車両後方右側面図 チリファイアーテンダーいすゞの左後方ビュー シャーシ: いすゞギガ消防救助用シャーシ、ISUZU 6WG1-TCG62 エンジン、FAST 12 シフト ギアボックス。 大容量: 6,000 リットルの水タンクと 6,000 リットルの泡で、森林火災や都市の高層ビルの救助に対応できます。 高性能構成: 520 馬力のエンジ�
