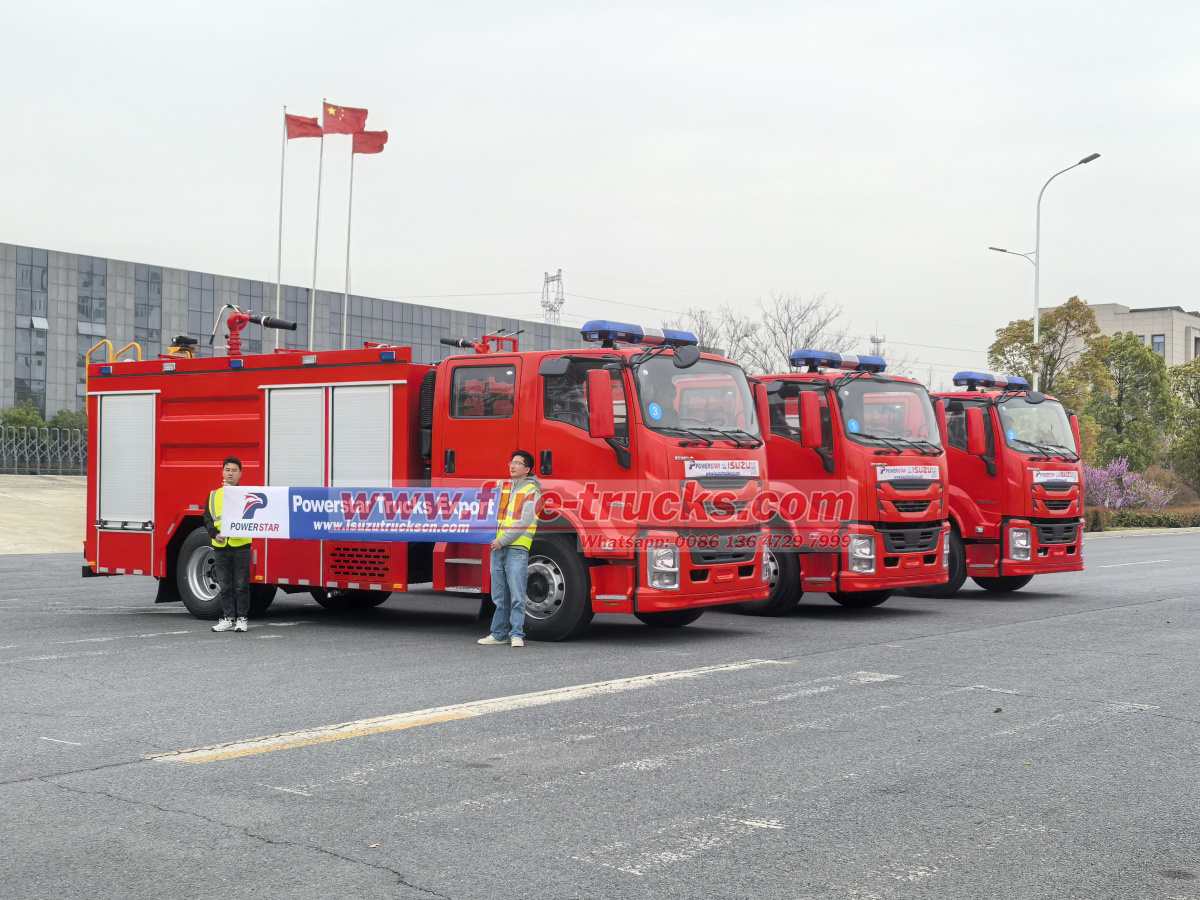

いすゞ4xギガ消防ポンプ車

技術仕様

いすゞギガ4X消防ポンプ消防車

1.

シャーシとエンジン

a.

エンジン

4ストローク水冷式

4気筒-EURO5 205馬力

b.

ギアボックス

マニュアルタイプモデル6速マニュアルギアボックス

c.

PTO

フルトルク、フライホイールPTOまたは同等品

d.

駆動方式

4 x 2

e.

タイヤサイズ

10.00 * 20-16 PR

f.

タイヤ数

スペアタイヤ1本を含む7本

g.

ステアリング

左側、パワーステアリング、リサーキュレーションボールナットタイプ

h.

最高速度

満載時約90km/h

i.

冷却システム

熱帯地域に適した強化された大型ラジエーターとサーモスタット付き水冷式。

j.

燃料タンク

200リットル

k.

フロント＆リアバンパー

シャーシフレームに接続された頑丈なフロントおよびリアバンパー。リア側に牽引フック1個取り付け。

l.

フロントアクスル

容量6000kg。10スタッド

m.

リアアクスル

バンジョー式フルフローティング、容量12000kg、10スタッド。

n.

総車両重量(GVW)

指定タイヤまたは同等品で約18,000kg

o.

サービスブレーキ

フルエアブレーキ

p.

補助ブレーキ

空気圧制御付き排気ブレーキ

q.

パーキングブレーキ

トランスミッション後方の機械式拡張型

r.

電圧

24ボルト、国基準による交通設備

s.

バッテリー

2 * 12V / 115 AH

2.

キャビン

a.

ドア

2つの施錠可能なドア、手動ロールダウン式窓付き

b.

座席

運転席1席（完全調整可能）、助手席1席（固定式、背もたれ調整可能）

c.

ダッシュボード

ダッシュボードには、操作に必要なすべてのゲージ、パイロットランプ、スイッチが装備されています。

d.

コントロール

PTO係合制御とパイロットランプ

LEDライトバーと電子式PAシステムのオン/オフ用のパイロットランプを含むコントロール

e.

コントロールボックス

すべての制御とスイッチは、運転手または助手席から簡単に手の届く範囲にあるダッシュボードに設置されています。

f.

暖房と空調

運転席キャビン用標準的なエアコン

g.

その他

必要なミラーすべて

3

水槽

a.

容量

5000リットル長方形

b.

材質

ステンレス鋼製または高品質の素材を使用。

c.

装備

約450mm径のマンホール、迅速なカバー解除装置と過圧安全装置付き

内容物の転がりを防ぐため、タンク内部に2枚のバッフルプレートを取り付け。

吸入操作中の漏斗状の形成を防ぐためのアンチスワールプレート。

リア側に位置する1つの消火栓充填インレット、2.5インチメスカップリングとブランクキャップ付き、ストレーナー付き制御弁を装備。標準設計として視覚的なタンクレベルインジケーター。

4

泡消火薬剤タンク（内容物なし）

a.

容量

500リットル

b.

材質

ステンレス鋼製または高品質の素材。あらゆる種類の市販の合成およびタンパク質フォーム化合物に適しています。

c.

装備

450mm径のマンホール、迅速なカバー解除装置と過圧…

5

ウォーターポンプ

a.

定格容量

圧力10バールで750GPMまたは同等品

b.

標準

消防用遠心ポンプ

c.

プライミング

ロータリーベーン、24ボルトDC、電動プライミングポンプ（輸入品）

d.

構造

ケーシングとインペラは鋳造青銅製、ボールベアリングボックスは鋳鉄製、二重ステンレス鋼シャフト。メカニカルシールタイプ。

e.

設置場所

トラックの後部コンパートメント

f.

吸入口

4インチ/5インチBSSカップリングとブランクキャップを備えたフランジ付き吸入口1個。

g.

吐出口

グローブバルブ付き2.5インチ吐出口2個（後方に向いている）インスタントカップリング付き

6

コントロールパネル

a.

設置場所

ポンプコンパートメントのリア側のコントロールパネル

b.

構成要素

通常圧力ゲージ

真空ゲージ

プライミングポンプ係合警告灯

エンジンのRPM用手動スロットルスイッチ

泡消火薬剤タンク吸込弁制御

水槽吸込弁制御

泡システムの割合制御

グローブバルブ付き2.5インチ吐出口2個

反射ステッカー

7

クイックアタッチホース

a.

ポンプコンパートメントのホースリールに搭載された1x 30m高圧ホース（25mmΦ）、信頼性の高いドラムブレーキ付き手動クランク巻き戻しシステム、PROTEKジェット/霧状ノズル（ピストルグリップ）付き

8

泡混合システム

a.

プロポーションナー

ポンプ周囲（RTP）混合システム。

b.

材質

ガンメタル

c.

容量

180LPM

d.

泡混合率

泡混合率0、1…8％

9

ウォーターフォームモニター

a.

モデル

水/泡用途に適しています

b.

出力

1600LPM

c.

性能

最大回転360度

最大仰角+75～15度

d.

制御

モニターの下部に設置された2インチ径バルブ

e.

設置場所

車両の上部。

f.

動作範囲

泡直射流射程45m

水直射流射程50m

10

粉末消火設備

a.

腐食防止処理済みの粉末消火器1個、250kgのABC型互換ドライケミカルパウダー（EU）収納。5mm軟鋼製DCPタンク。

b.

CO2システム

2 x 45kg（90kg）CO2ボンベ、3/8インチx 40m高圧ホースから放出、制御式放出ノズル付きホースリールに巻かれている。

11

電気警報装置

a.

2 x 24V、70Wまたは同等のサーチライト 上部構造の後部に設置

キャビン屋根の上部にある1つのLEDライトバー（赤/赤）。

コントロールパネル内蔵の電子式「サイレン」1台（PA-300）、公共放送システムとライトバー内蔵100Wスピーカーまたは同等品。

12

塗装

a.

キャビンと上部構造

郵便局の赤

b.

フレーム

黒（製造標準による）

c.

マッドガード、バンパー

黒

d.

リム

銀

e.

軽合金

陽極酸化処理済み、無塗装

f.

防錆処理

塩分を含んだ高湿度環境での使用のために、製造工程のすべての段階で実施。

g.

銘板

GVW、シャーシ番号、ポンプなど用。

13

標準装備/付属品

説明

a.

PAシステム内蔵LEDライトバー

b.

点検灯

c.

カップリング付き吸込ホース4インチx 10フィート（軽合金）

d.

吸込ホースレンチ

e.

カップリング付き吐出ホース2.5インチ径x 100フィート。作動圧力18バール、破裂圧力50バール、OEM供給BSSアルミニウムカップリング付き。

f.

斧（柄の長さ36インチ）

g.

防炎ブランケット（1.2m x 1.2m）

h.

車両に取り付けられたサーチライト

i.

28/30フィート軽合金アルミニウムはしご（2段）伸縮式

j.

逆止弁内蔵吸込ストレーナー

k.

スプレー/霧状放出パターン付き分岐管

l.

上部構造用標準工具セット

m.

PROTEK多機能ノズルモデル366-TO、アルミニウム分岐管付きまたは同等品

n.

ボルトカッター（サイズ24インチ）

o.

充電式懐中電灯

p.

防火服

q.

防炎ブランケット
