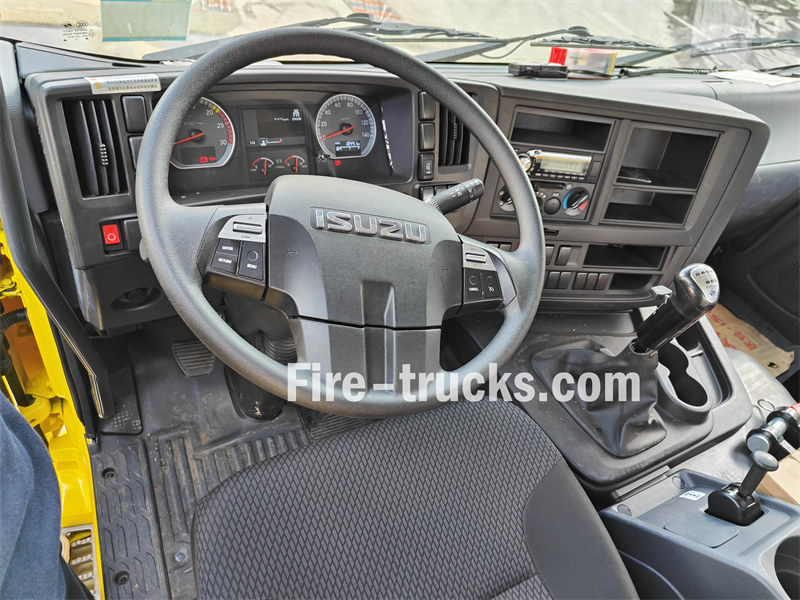

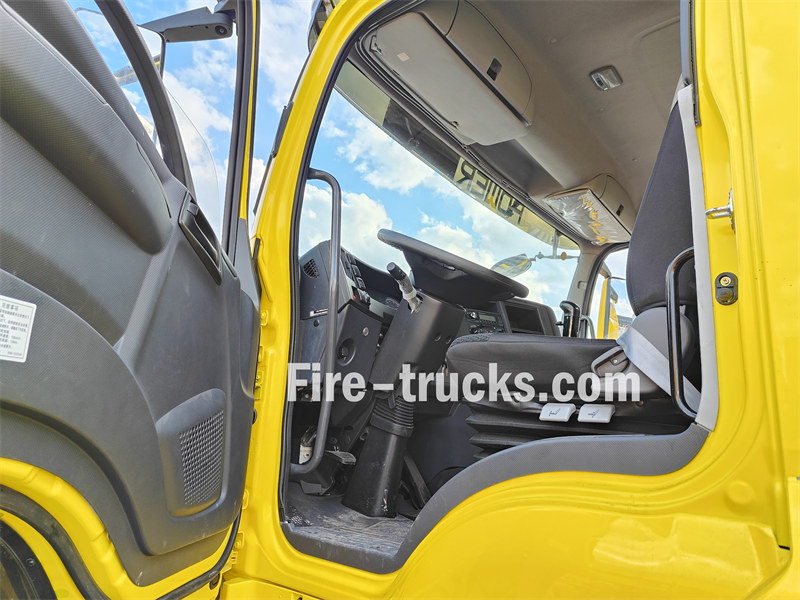

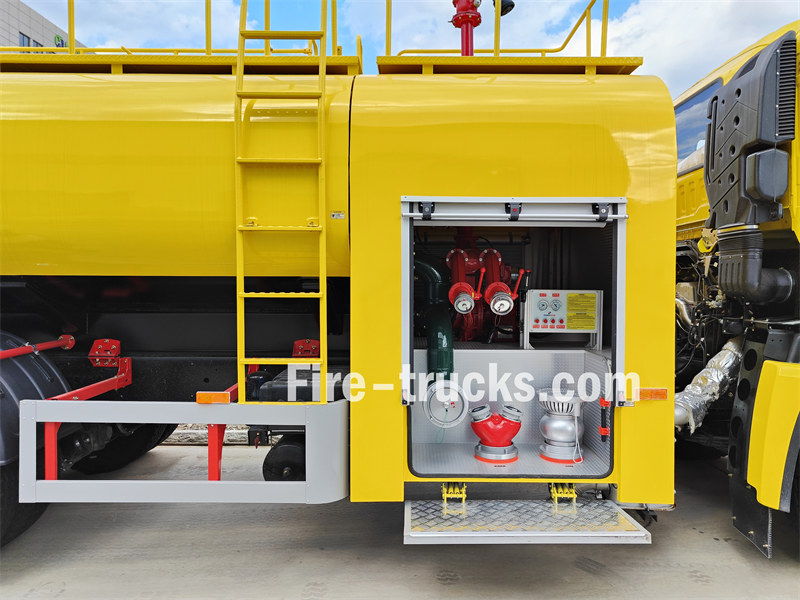

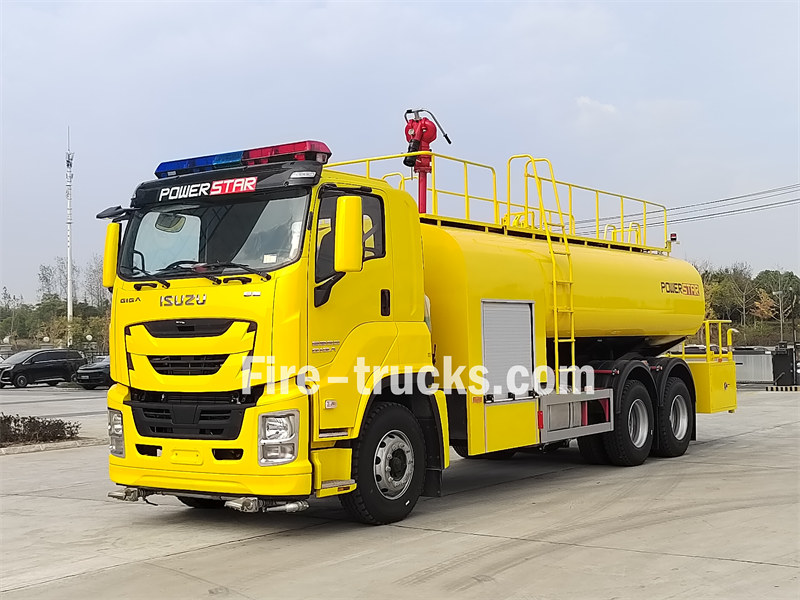

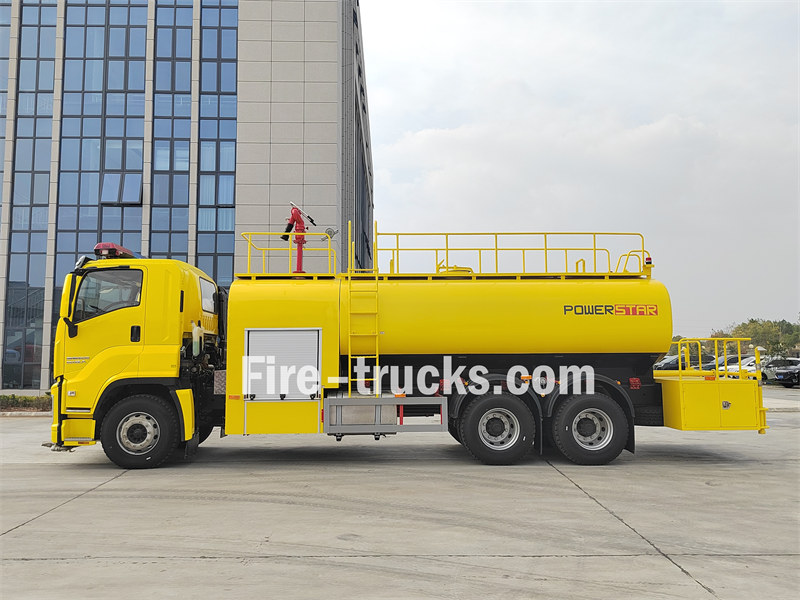

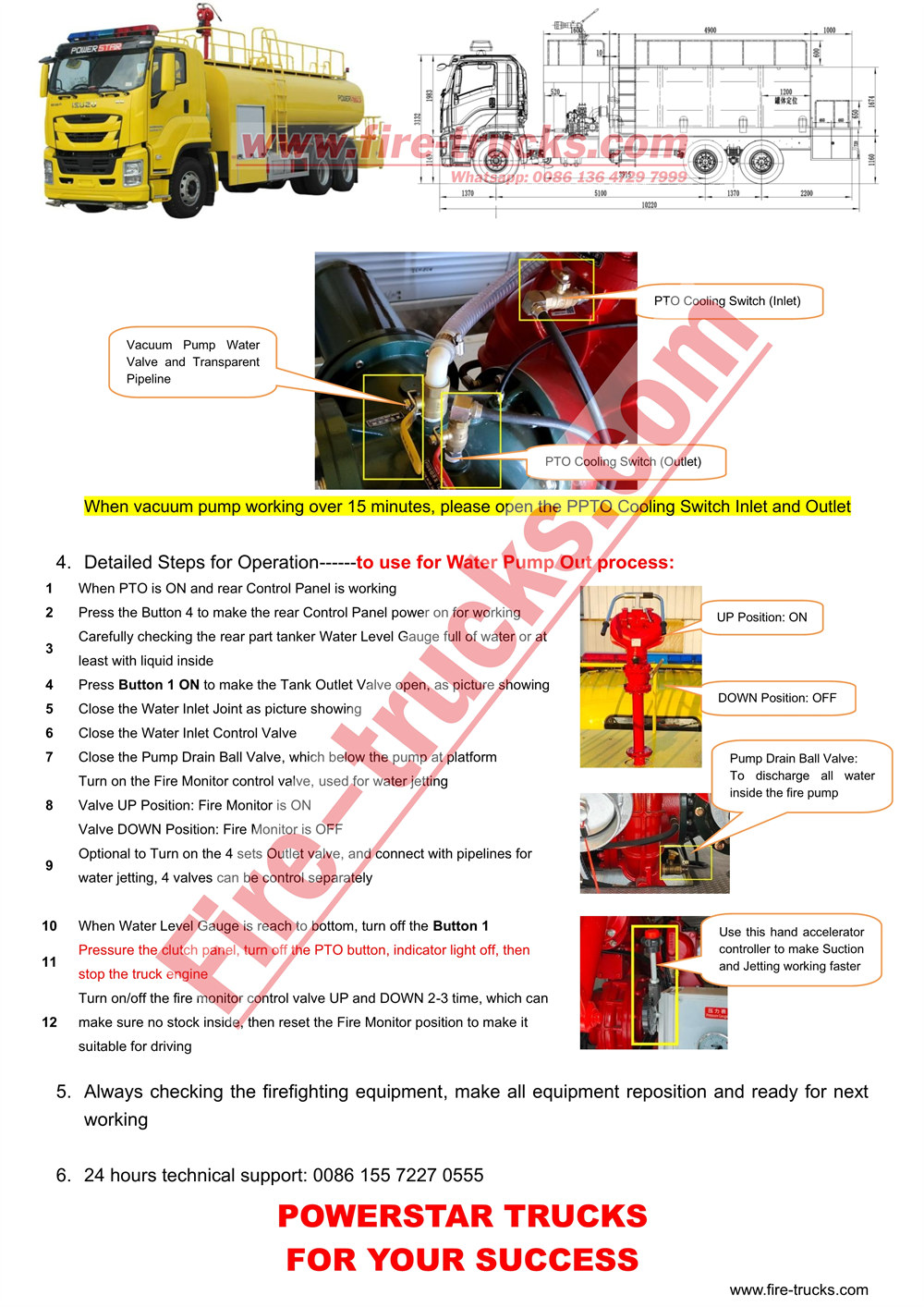

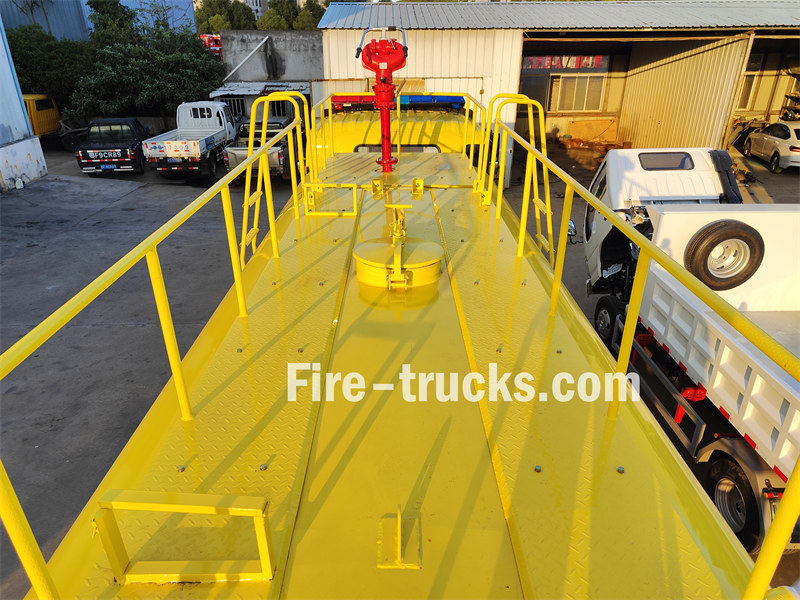

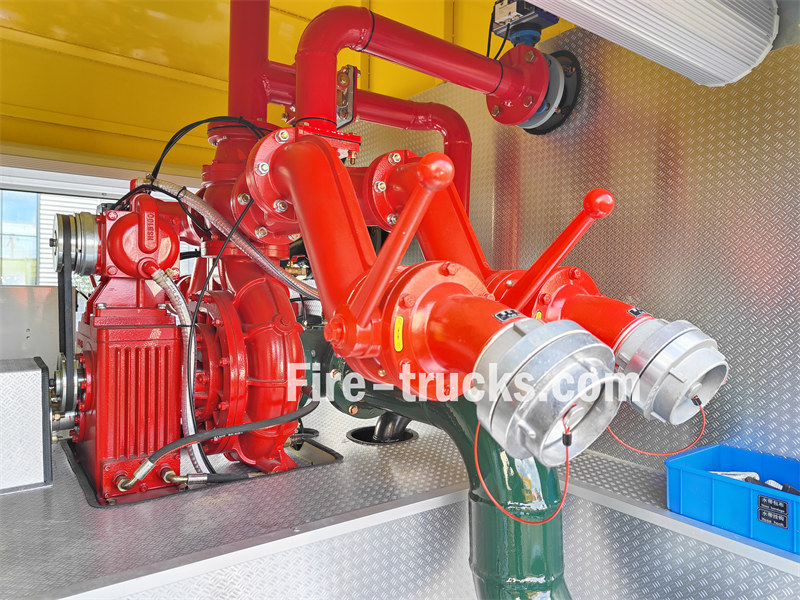

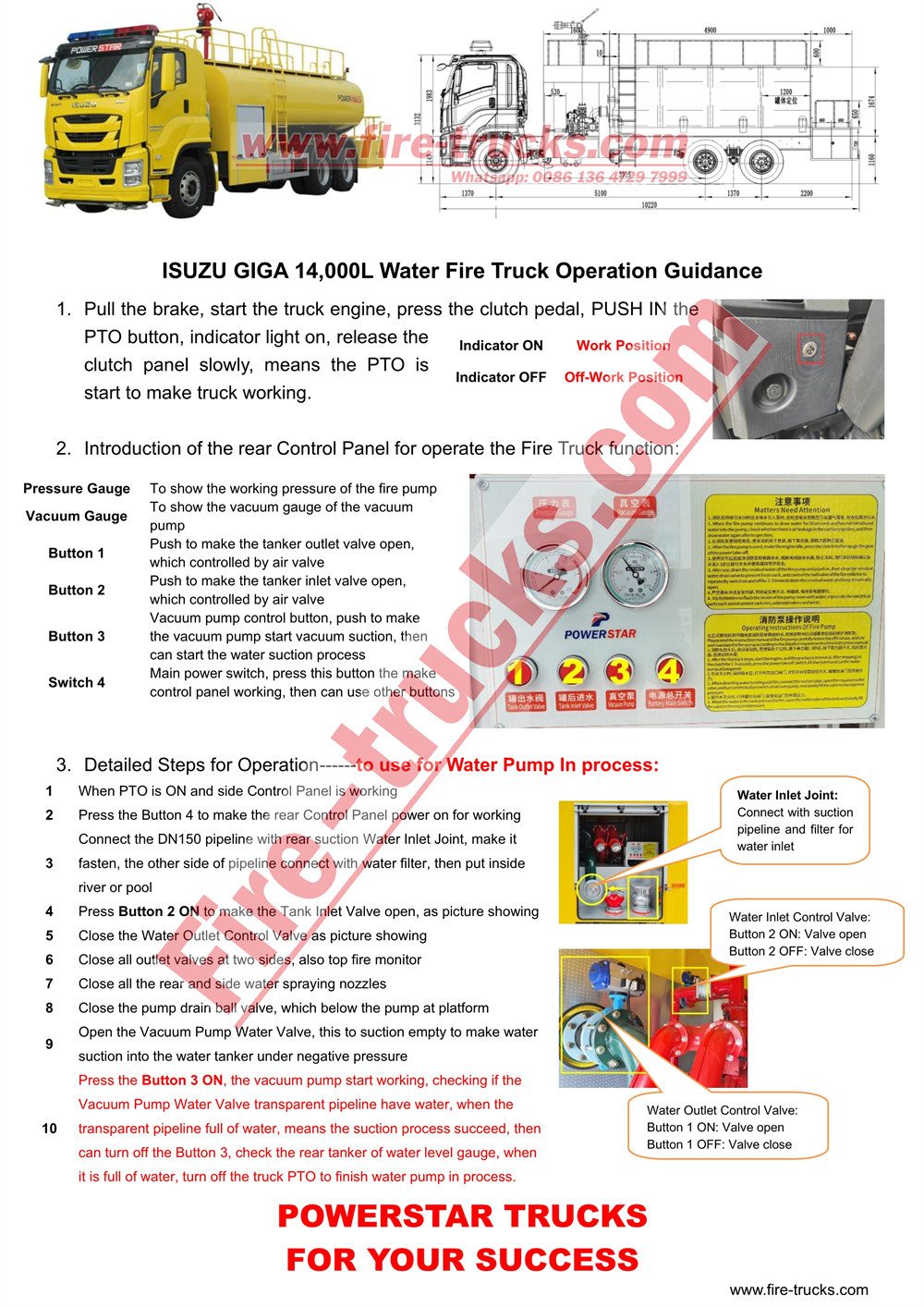

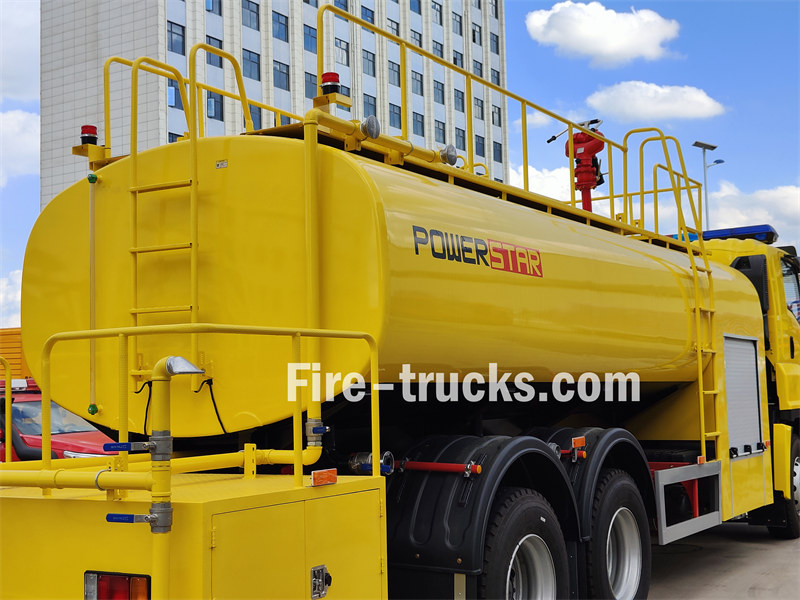

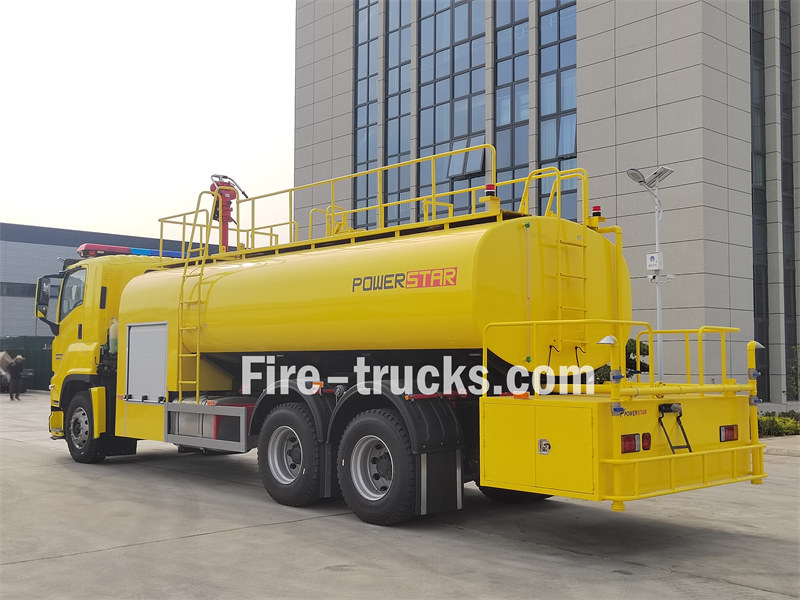

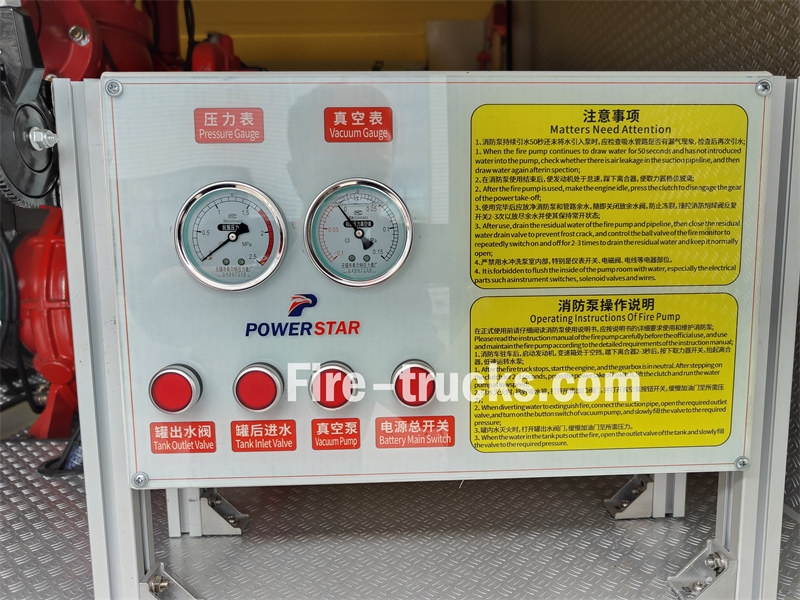

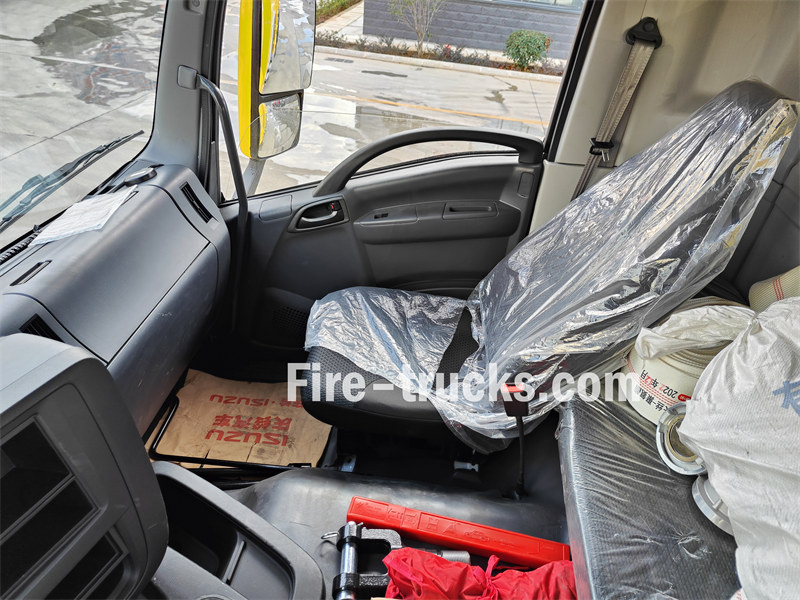

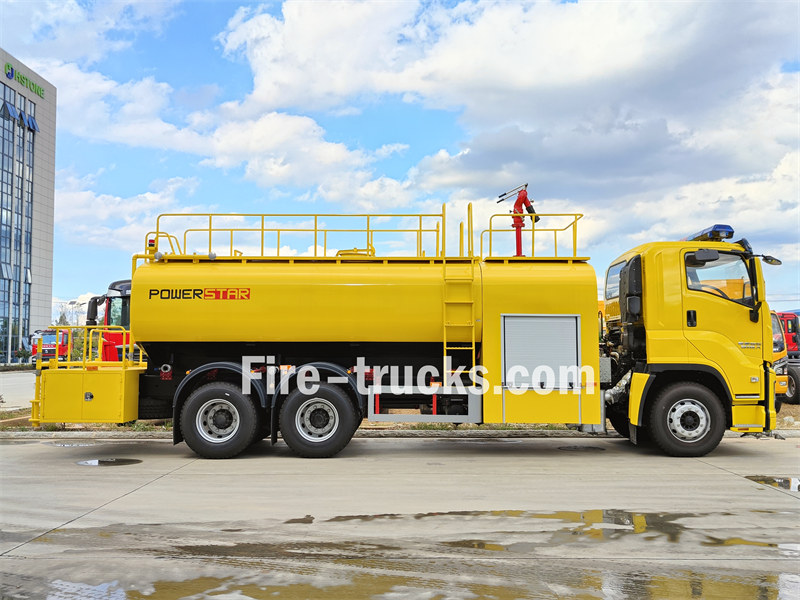

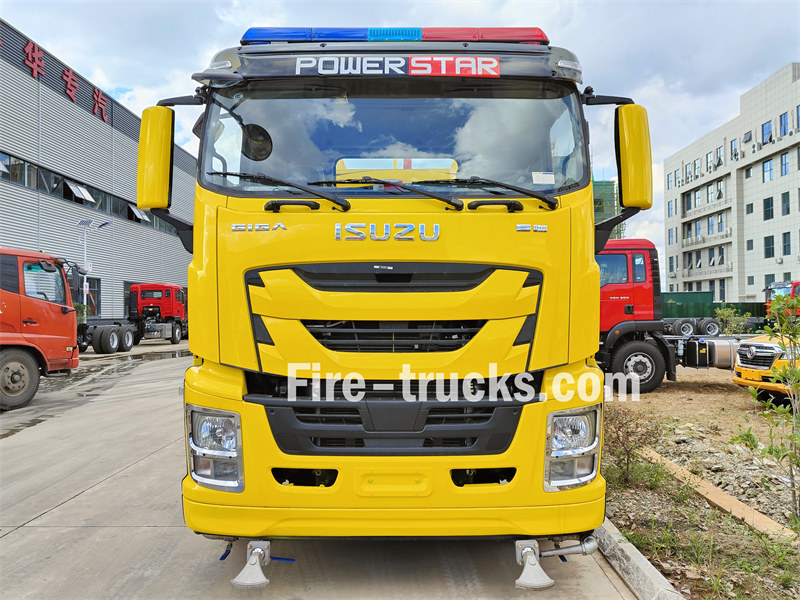

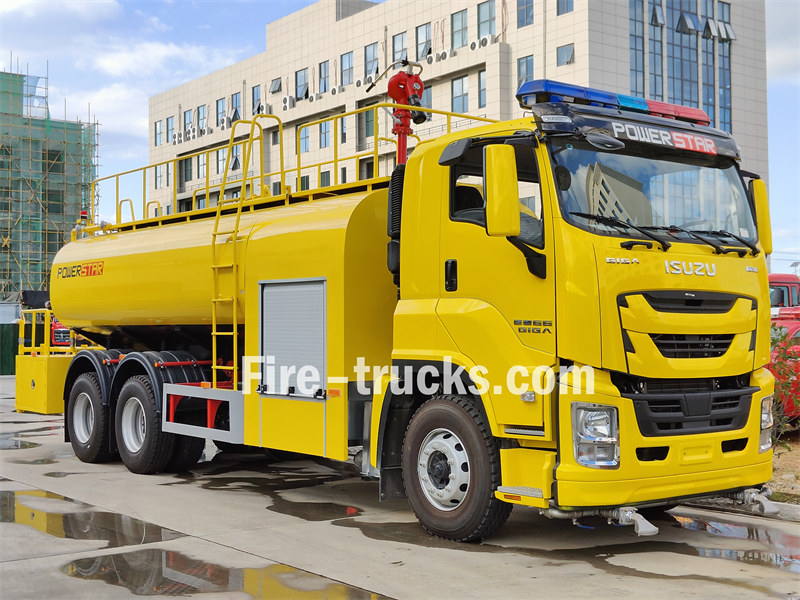

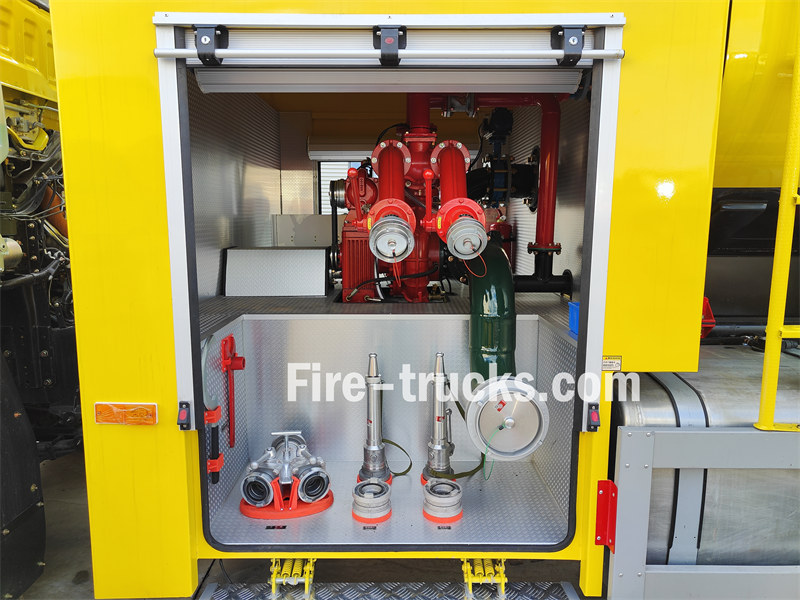

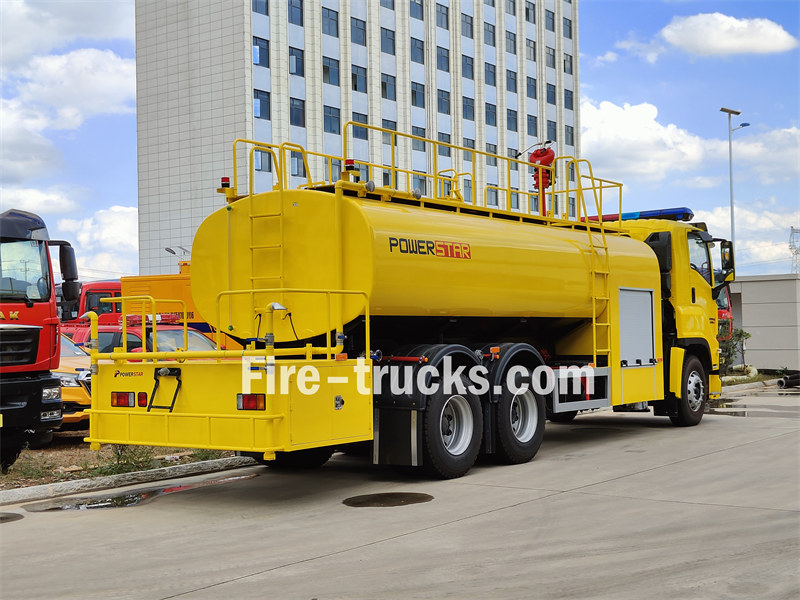

南米の顧客、ホンジュラスのジョセフ氏は1台を購入した。 いすゞ ギガ VC66 14000L 3700ガロン水搭載消防車 POWERSTAR TRUCKSより、 日本のISUZU GIGA 6x4大型トラックのシャシーに基づいて設計され、6UZ1-TCG60型ディーゼルエンジンを搭載し、馬力280kw / 380HP、6気筒、4ストローク、水冷、ターボチャージ、インタークーラーエンジン、効率的な排気量9839ml、国際標準のFAST 12シフトマニュアルトランスミッションギアボックスと連携し、12シフト前進、2シフト後退、効率的に燃料消費を削減し、モデル12R22.5モデルに合計13ユニットのスチールタイヤが装備され、スペアタイヤ1本を含む、さまざまな道路状況に非常に適しており、登山に適しています。ホイールベースは4600+1370mmで複数のオプションがあります。 複数のエリアの消火プロジェクトに適した便利な設計のサービス。 Isuzu GIGA 3700ガロン給水車消防車は、日本のISUZUトラックシャーシを全面的に採用し、オリジナルのGIGA VC66キャビネットには快適な運転のために冷暖房機能付きエアコンを装備しています。また、トラックにはフルステンレススチールSS304素材の給水車ボディが搭載され、効率的な容量は14000リットル、つまり3700ガロンに相当し、タンク車ボディの上部には中国ブランドのCB10 / 60消防ポンプ1台とPS8 / 50火災モニターが装備されています。フルセットの消防救助設備と、トラック全体のカスタマイズされたレモンイエローの塗装により、このトラックはホンジュラスの街頭やコミュニティでの消火プロジェクトに最適な車両となっています。また、操作ガイダンスのユーザーマニュアル、GIGAトラックの使用方法に関するトラックマニュアル、メンテナンス用のスペアパーツマニュアルなど、サービス用のフルセットの英語版カタログが付属しています。 いすゞ ギガ 14,000L ウォーターポンプ 消防車 パワースター工場 トラック分野の専門メーカーです。 すべての製品が新品かつ高品質であることを保証します。 » Ⅰ. いすゞ水上消防車の特長： ★ 280KW / 380HP 強力な 6WG1 ディーゼルエンジン、100,000 Km も問題なし。 ★ISUZU VC66 新型GIGAキャビン、ヨーロピアンデザイン ★ CB10/60消火ポンプ搭載、流量60L/s、超信頼性 ★トップマウントPS8/50水火砲、耐久性のあるサービス ★ 側面にパネルを備えた統合制御システム ★カスタマイズされたレモンイエローの絵、輝いて美しい CB10/60消防ポンプ モデル : CB10/60 プレッシャー : 1.0Mpa 最大作動圧力 : 1.232Mpa 流量 : 1.0Mpaで60L/s、速度32
