消防車の仕組み：主要システムと構成要素

水消防車 通常の火災は、木材、紙、布などの火災に対応します。泡消火車は、ガソリンや油などの可燃性液体火災に対応します。どちらが適切かは、発生する危険の種類によって異なります。 A 水消防車 大型の水タンクを搭載し、高圧ポンプでホースや放水銃を通して水を供給します。世界中の自治体消防署や工場で最も一般的に使用されている消防車です。 A 泡消火車 一方、は消火用泡を運搬・散布するために特別に設計されています。可燃性液体、化学物質、燃料火災など、水だけでは効果的に消火できない場合は、泡の方が適しています。泡は火の上に覆いかぶさるようにして酸素を遮断し、再燃を防ぐことで消火します。 I. 水消防車とは？ 放水消防車とは、その名の通り、大型の水タンク、強力なポンプ、そして火災現場に水を供給するためのホースや放水銃を備えた車両です。水タンクの容量は通常500～3,000ガロン（約2,000～12,000リットル）です。ポンプはタンク内、または消火栓、湖、池などの外部水源から水を汲み上げ、高圧でホースを通して送り出します。 水消防車が最も効果を発揮する場所： 水消防車は、 A級火災 これには、通常の可燃物が含まれます。 木材 紙と段ボール 布地と生地 ゴムとプラスチック 草、低木、森林の材料 火災が家屋、倉庫、または畑で燃える物質に関わるものであれば、通常は水で消火できます。 水の制約： 水には大きな弱点が一つあります。ガソリン、油、化学薬品などの燃えている液体に水をかけると、水はこれらの燃料よりも重いため沈んでしまいます。燃料は水面に浮かび、燃え続けます。場合によっては、水によって火がより広い範囲に広がることもあります。そのため、可燃性液体火災に対しては、水だけでは効果的ではありません。 消防車用消火ポンプの仕様： 水消防車 火災監視装置 仕様: II. 泡消火車とは？ 泡消火車は、消火用泡を運搬・散布するために設計された特殊車両です。水用タンクと泡消火剤用タンクの2つのタンクを搭載しています。泡混合システムは、通常、泡消火剤と水の割合を1%、3%、または6%に調整します。この混合液は泡ノズルを通過し、そこで空気が加えられることで、膨張した安定した泡の層が形成されます。 発泡体の仕組み： 泡は燃焼している液体または物質の上に層を形成します。この層は次のような効果を発揮します。 火への酸素供給を遮断する 燃料表面を冷却する 可燃性蒸気の漏洩を防ぎます 火が再び燃え上がるのを防ぐ 泡消火車が最も効果を発揮する場所： 泡消火車は、 B級火災 可燃性および引火性液体に関わるもの： ガソリンとディーゼル ジェット燃料と灯油 油とグリース アルコールとエタノール 工業用化学薬品 泡消火剤は、積み重ねられた商品のある倉庫やタイヤ保管施設での火災など、水だけでは消火が困難な特定のA級火災にも効果的です。 一般的な用途： 応用 発泡体が機能する理由 空港 ジェット燃料火災には泡消火剤が必要であり、水では効果がない。 石油精製所 現場には大量の可燃性液体が存在する 化学工場 水に浮いて燃え続ける化学物質 燃料貯蔵施設 ガソリンとディーゼル燃料のタンクが至る所にある 鉱山および海洋プラットフォーム 危険物質が存在する高リスク地域 石油化学施設 泡が再燃を防ぎ、蒸気を制御します 泡の混合プロセス： 産業用消火活動で使用される泡は、泡消火剤原液を水と混合し、さらに混合液に空気を混ぜて安定した泡を形成することで作られます。この泡は、ホース、ノズル、または泡消火装置を通して噴射され、正確な範囲に散布されます。 発泡体の限界： 泡消火車は購入費用が高額です。追加のタンクと混合システムが必要となり、消火剤原液自体も継続的な費用がかかります。また、システムが正しく混合されていることを確認するために定期的な検査も必要です。施設で液体燃料火災が発生することが稀な場合は、追加費用に見合うだけのメリットがないかもしれません。 泡消火ポンプ搭載型消防車の仕様： 泡消火車 火災監視装置 仕様: 泡消火車 フォームプロポーショナー 仕様: III．水消防車と泡消防車の主な違い › 消火方法：給水車は水を使って冷却・消火し、泡消火車は泡消火剤を噴射して窒息させ、酸素を遮断します。 › 主な火災の種類：給水車はA類火災（木材、紙、布、プラスチック）に対応し、泡消火車はB類火災（ガソリン、油、化学薬品、ジェット燃料）に対応します。 › タンク構成：給水車は給水タンクのみを搭載。泡消火車は給水タンクと消火剤タンクの両方を搭載。 › 追加システム：給水車にはなし。泡消火車には泡消火剤混合システムあり。 › スピードと効率：給水車は信頼性が高いが、より多くの水が必要になる場合がある。泡消火車は燃料火災の消火速度が速い。 › 購入費用：散水車の方が安く、泡消火車の方が高い。 › 消火方法：給水車は水を使って冷却・消火し、泡消火車は泡消火剤を噴射して窒息させ、酸素を遮断します。 › 主な火災の種類：給水車はA類火災（木材、紙、布、プラスチック）に対応し、泡消火車はB類火災（ガソリン、油、化学薬品、ジェット燃料）に対応します。 › タンク構成：給水車は給水タンクのみを搭載。泡消火車は給水タンクと消火剤タンクの両方を搭載。 › 追加システム：給水車にはなし。泡消火車には泡消火剤混合システムあり。 › スピードと効率：給水車は信頼性が高いが、より多くの水が必要になる場合がある。泡消火車は燃料火災の消火速度が速い。 › 購入費用：散水車の方が安く、泡消火車の方が高い。 IV．ニーズに合った消防車の選び方 水消防車と泡消防車のどちらを選ぶかを決める際には、施設の具体的な火災リスクを考慮してください。 水消防車を選ぶべき場合： 主な火災リスクは、一般的な可燃物に関連するものです。 建物、倉庫、オフィス、学校、住宅は、A級火災の原因となる物質で燃える。水は完璧な消火剤となる。 あなたは一般製造業、鉱業、または建設業に従事しています。 これらの施設には、迅速かつ容易にアクセスできる消防設備が必要です。給水車は信頼性が高く、費用対効果にも優れています。 あなたは水源にアクセスできます。 お住まいの地域に消火栓、湖、または川があれば、タンクに素早く水を補充できます。 予算には限りがあります。 散水車は購入費用も維持費も安価です。消火剤原液を購入したり、追加の検査費用を支払う必要もありません。 山火事や草原火災の消火活動を行う。 水は、植生火災の消火における標準的な手段である。 泡消火器を選ぶべき場合： 貴施設では可燃性液体を取り扱っています。 化学工場、石油精製所、燃料貯蔵施設、ガソリンスタンドはすべて、B級火災のリスクに直面しています。泡消火剤は不可欠です。 あなたは空港を運営している。 ジェット燃料火災は水だけでは消火できません。航空安全規則により、泡消火剤の使用が義務付けられています。 あなたは石油化学プラント、鉱山、または海上プラットフォームで働いています。 これらの高リスク区域では、可燃性液体火災を制御し、再燃を防ぐために泡消火剤が必要となる。 環境破壊を防ぐ必要があります...

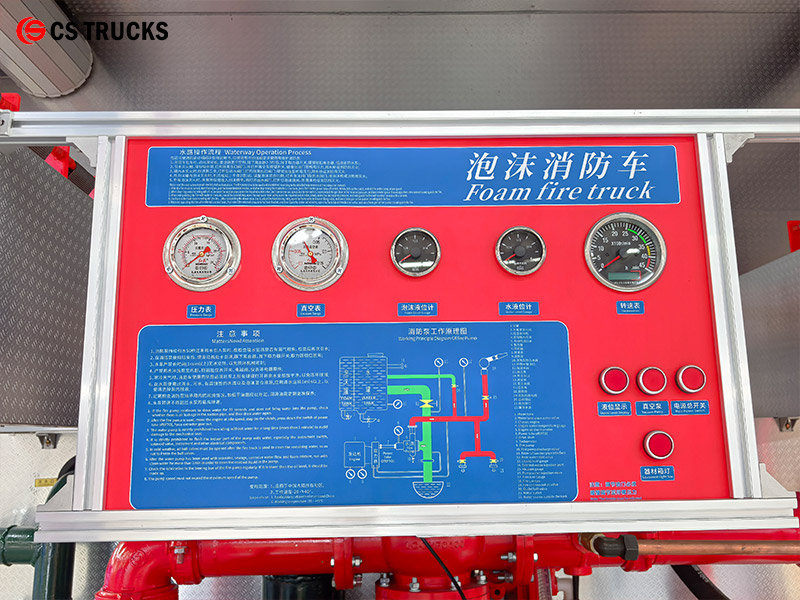

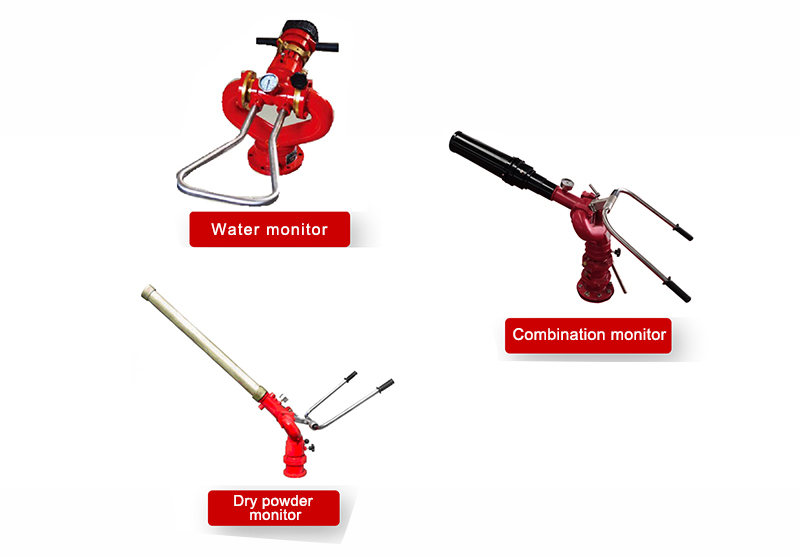

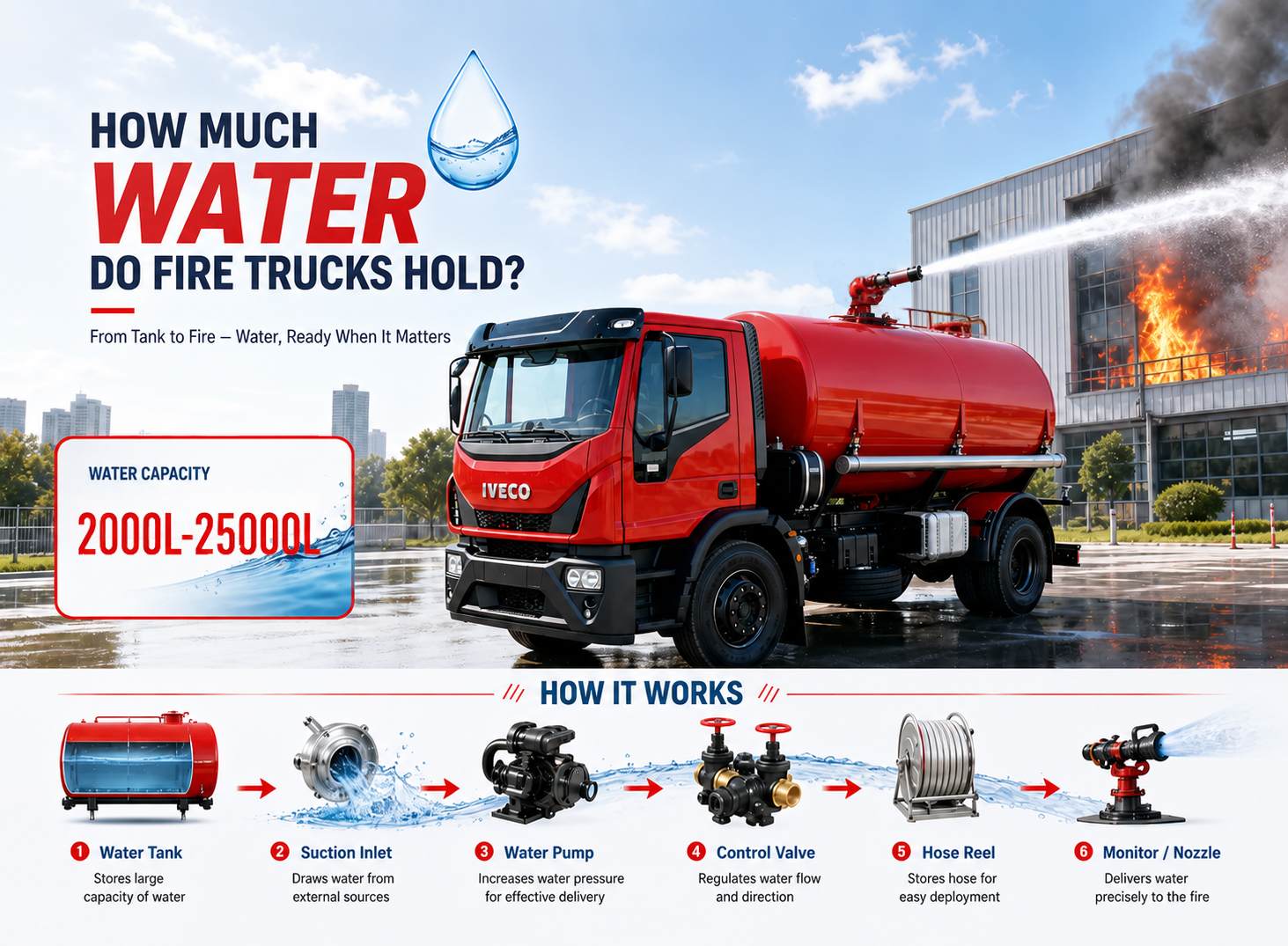

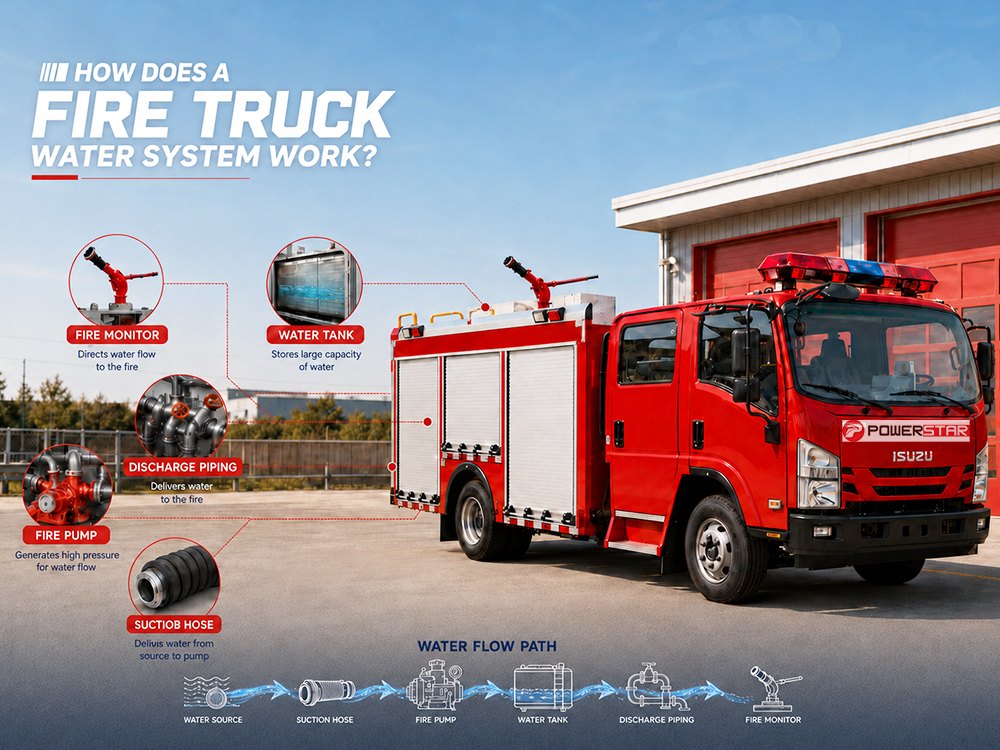

消防車 複数のシステムが連携して機能することで、給水、加圧、消火を実現する。これらの原理を理解することで、消防隊は緊急事態において効果的に活動することができる。 » Ⅰ．消防車の仕組み： ▪ A. ポンプシステム：消火活動の心臓部： 消防車の心臓部はポンプです。この高出力ポンプは、車載タンクまたは消火栓、湖、池などの外部水源から水を汲み上げ、高圧でホースを通して送り出します。最も一般的に使用されているポンプは遠心ポンプで、回転するインペラを利用して水を加圧・送水します。 消防士はポンプパネルにある一連のレバーとゲージを使って水の流れを制御する。必要に応じて圧力を調整し、複数のホースラインに同時に水を送ることができる。 ポンプの種類 特徴 ベストアプリ 単段遠心ポンプ 高流量、中程度の圧力 一般市消防活動 2段式遠心ポンプ 音量と圧力の切り替えが可能 高層ビル、長いホースが横たわっている 多段ポンプ 非常に高い圧力 工業施設、発泡システム ▪ ポンプの主要パラメータ： › 流量：1,200～6,000リットル/分（機種による） › 最大圧力：1.0～2.5 MPa（10～25 bar） › プライミング時間：30秒以下 ▪ B. 貯水槽および貯水システム： › 燃料タンク容量：車両のサイズと種類に応じて、500～1,500ガロン（約2,000～6,000リットル） › タンク材質：耐腐食性ステンレス鋼またはコーティング炭素鋼 › 内部バッフル：緊急対応時の水の動きを制御するための、サージ防止設計の複数の区画 › 充填時間：消火栓または吸水による場合、3分以内 › 水位表示：タンク側面の目視式ゲージ。キャブ内ディスプレイはオプション。 タンクは耐腐食性材料（通常はステンレス鋼またはコーティングされた炭素鋼）で構成されており、緊急走行時の水の噴出を制御する内部バッフルプレートを備えている。 ▪ C. ホースおよびノズルシステム 消防車には、それぞれ異なる機能を持つ様々なホースが搭載されている。 › 攻撃用ホース：直径1.5～2.5インチ ― 火元に直接水を供給します › 給水ホース：直径4～5インチ — 消火栓または他のポンプ車から水を輸送する › ブースターホース：リールに巻かれた小径ホース ― 草火災や車両火災などの小規模な火災に使用 ホースの先端にあるノズルによって、消防士は放水量を制御し、火災の種類に応じて水圧、噴射パターン、方向を調整することができる。 ▪ D. 放水銃 › 放水銃：大規模な消火活動のために大量の水を噴射します。固定�

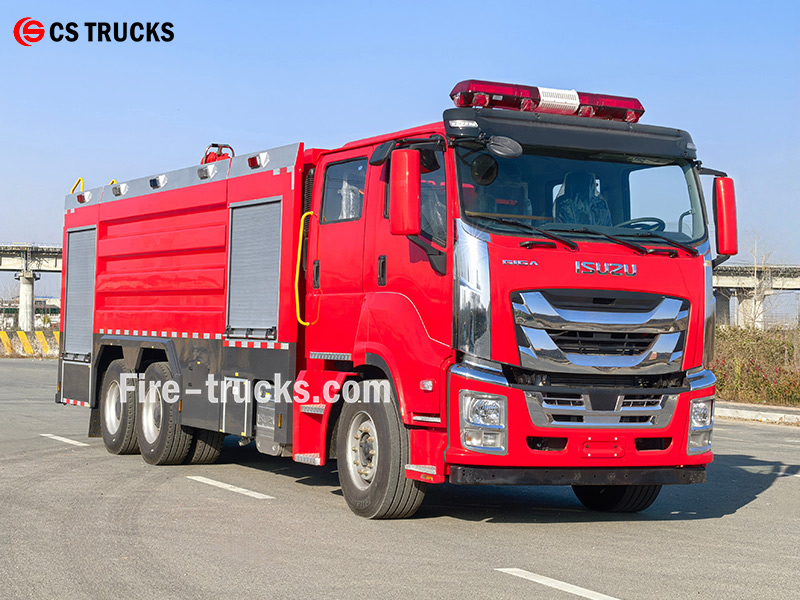

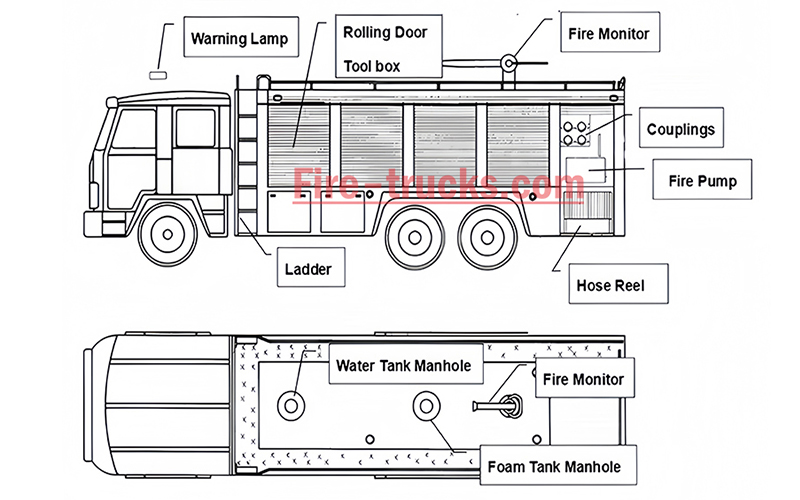

最もプロフェッショナルないすゞ消防車メーカーとして、いすゞNPR水泡消防車のコア設計は、泡消火システムを給水消防車に統合し、水と泡の両方を噴射できる複合消火装置を形成することです。この消防車は単独で消火活動を行うことができ、他の機器に水または泡の混合液を供給することも可能で、乾燥地帯や水不足地域での運用に適しています。 ★ 技術 仕様 CSトラック社の消防車はすべて、顧客の要望に基づいて100%製造されています。 容量 エンジンモデル 水 フォーム 消火ポンプ 消火モニター 2,500L いすゞ4HK1 / 19 0HP 2,500L 500L CB10/40 消防ポンプ PL8/32 2026年公式いすゞ消防車キャブシャーシトラック 2026年製消防車シャーシのオリジナル図面 アイテム いすゞ消防車の設計詳細 デザインコア 水タンク式消防車に泡消火システムを統合し、水と泡の両方を噴射できる二重機能の消防車両を実現しました。主な特徴は以下のとおりです。 ・独立した消火システム ・他の機器への水または泡混合物の供給 ・乾燥地帯や水不足地域に適しており、多機能な使用が可能 全体的なデザインコンセプト 工場や周辺地域での消火ニーズを満たすように設計されており、油、電気、固体物質火災に対する消火能力が強化されています。この車両はシャーシと特殊な車体装備で構成され、信頼性、多機能性、操作の容易さを重視しています。 シャーシの選択 ・実績のある中型または大型のタイプIIシャーシを使用 ・複雑な地形での機動性とトラクションを向上させるため、全輪駆動を推奨します。 2026年型いすゞ700P型新型消防車 コアシステムコンポーネントと設計上の重要ポイント 1. 水タンクと泡消火剤タンク ・材質：ステンレス鋼、耐腐食性 ・推奨容量：水タンク3000～5000L、消火剤タンク300～600L ・構造最適化：内部バッフルにより水室と泡室が分離され、接続ポートを介して単一水タンクモードに切り替えることができ、多目的に使用可能。 2. 発泡剤配合システム ・バランス圧力比例計（コアコンポーネント）を使用して、水と泡消火剤を3％または6％の比率で正確に混合します。 ・流量や圧力の変動に影響されない安定した出力で、専門知識のないオペレーターにも適しています。 ・現場での補充用に外部フォーム吸引口を装備 3. 排出システム ・消火ポンプ：高効率・省エネ型多段遠心ポンプ、流量≧ 4 0 L/S ・放水銃：遠隔操作式水・泡消火兼用放水銃、射程50メートル以上、角度調整可能 ・消防ホースや泡消火ノズル�

PF5-15 固定式乾燥粉末モニター 乾燥粉末を媒体とし、固定式ベースにより安定した噴霧を実現。化学薬品や倉庫などのエリアに適しており、火災発生初期に燃焼面を素早く覆い、消火効率を向上させます。 その PF5-15固定式乾燥粉末モニター 堅牢な構造で操作が簡単で、自動制御システムと連携して遠隔操作や正確な噴霧が可能です。 » Ⅰ. PF5-15固定式乾燥粉末モニター 構造： PF5-15固定式乾燥粉末モニターの特徴: ● 完全に機能します。 ● シンプルで斬新な構造。 ● 安定したパフォーマンスと簡単なメンテナンス。 ● 入口圧力が低い。 ● 水平・垂直ロック機能付き自動排水バルブを装備。 ● 材質：精密鋳造アルミニウム合金。 ● 砲頭：アルミニウム合金。 » Ⅱ. フォームキャノンPL24 仕様: モデル 流れ （ kg /秒 ） 範囲 （ メートル ） 定格作動圧力 （ Mpa ） ピッチ回転 （ ° ） 水平回転 （ ° ） 長さ×幅×高さ （ んん ） 重さ （ Kg ） PF5-15/40 40 ≥42 0.80 -45 ～ +70 0 ～ 360 980x340x550 28.5 » Ⅲ. 製品用途: PF5-15固定式乾燥粉末モニターを搭載した消防車 PF5-15固定式乾燥粉末モニター試験 PF5-15固定式粉末消火モニターは、長い噴霧距離と広いカバー範囲を特徴とし、迅速に粉末消火バリアを形成できます。化学工場、石油貯蔵所、貯蔵庫などの固定場所に適しており、広範囲にわたって継続的かつ安定した消火能力を提供します。

いすゞ 6HK1-TC 消防車 とも呼ばれる いすゞ救助消防車 、エンジン エラー コードの診断と解決策。 いすゞ6HK1-TCエンジンは、先進のTICS燃料噴射ポンプ電子制御システムを採用し、ECU（エンジンコントロールユニット）には自己診断機能が搭載されています。システムが故障を検出すると、「CHECK ENGINE」警告灯が点灯し、対応する故障コードが保存されます。これらのエラーコードの解釈と解決策を理解することで、エンジンメンテナンスの効率を効果的に向上させることができます。 一般的なエラーコードと解決策 Pシリーズのトラブルコード P0101（マスエアフローセンサー回路低） エンジン水温センサーとその配線を点検してください。センサーの電源電圧とアース接続を確認してください。必要に応じてECUまたはセンサーを交換してください。 P0102（マスエアフローセンサー回路高） 燃料の品質とフィルターの状態を確認してください。燃料システムを清掃してください。燃料圧力レギュレーター、燃料ポンプ、インジェクター回路を点検してください。 P0103（マスエアフローセンサーA回路高） センサー信号回路に短絡がないか確認してください。センサーの動作状態をテストし、必要に応じてセンサーまたはECUを交換してください。 デジタルトラブルコード 10（ラックセンサーエラー） ラックセンサーとその配線を点検し、信号伝送が正常であることを確認してください。 11（スピードガバナーサーボシステムエラー） 調速機サーボシステムの動作状態を確認します。関連回路の接続をテストします。 14（補助速度センサーエラー） 補助速度センサーの取り付け位置を確認してください。センサーの信号出力をテストしてください。 15（N-TDCセンサーエラー） N-TDCセンサーの接続を確認する 信号の精度を確認する システムの保守と予防措置 SN 診断項目 決断の時 バックアップ制御 データ 電子ガバナー ご旅行の前に 10 ラックセンサーエラー 160ミリ秒 オイルオフまたは一定速度 通常コントロール 11 ガバナーサーボシステムエラー 1秒 オイルオフまたは一定速度 通常コントロール 14 二次速度センサーエラー 10秒 通常コントロール 通常コントロール 15 N-TDCセンサーエラー — 通常コントロール 通常コントロール 14/15 N-TDCセンサーとセカンダリスピードセンサーのエラー 2.5秒 壊れたオイル コントロールオフ 211 燃料温度センサーエラー 3秒 20℃ コントロールオフ 22 大気温度センサーエラー 1秒 25℃ 23 エンジン冷�

いすゞ 6HK1 消防救助車 別名 いすゞ消防車 、 いすゞ救助消防車のエンジンが過熱した場合は、まず以下の箇所を点検してください 1. 冷却システム: ファンの損傷、ラジエーターの詰まり、サーモスタットの損傷、冷却剤の不足などの問題はすべて、エンジンの過熱の一因となる可能性があります。 2. オイルの品質と量: オイルの品質が悪い場合やオイルが不足している場合も、エンジンが過熱する可能性があります。 3. シリンダーの吹き抜け、シリンダーライナーの亀裂などの機械的な故障もこの現象を引き起こす可能性があります。 重荷重用ディーゼルエンジンであるIsuzu 6HK1エンジンは、メンテナンスにおいて技術仕様を厳守する必要があります。主なポイントは以下のとおりです。 1. 構造理解と分解・組立仕様 クランクシャフト・コネクティングロッド機構 シリンダーライナーはルーズフィット設計のため、分解・組立時に脱落を防ぐには特殊な工具が必要です。標準クリアランスは0.122～0.156mmです ピストン外径は114.894～114.909mmと非常に狭い公差があります。取り付けの際は、ピストンリングの開き方向と「3つのクリアランス」（エンドクリアランス、サイドクリアランス、バッククリアランス）の調整にご注意ください。 下部クランクケースは一体構造のため、変形を防ぐためメンテナンス時には吊り上げる必要があります。 タイミングシステムのアライメント ギアボックスの組み立て中は、クランクシャフトギアとアイドラーギアのマークを合わせます。カムシャフトのBマークはシリンダーヘッドの表面と面一でなければなりません。エンジンは第1シリンダーの圧縮上死点にある必要があります 燃料噴射ポンプを取り付けるときは、タイミング ポインターをコネクタの S ポイントに合わせ、噴射アドバンス マークをポンプ本体のポインターに合わせます。 • リニアDCモーターは、制御ユニットの出力信号に基づいてコイルを上下に動かします • コイルアセンブリに設置されたコネクティングロッドは、コイルの上下運動をコネクティングブロックに伝達し、コネクティングブロックはラックの端に設置されています。コネクティングブロックの押圧により、ラックは左右に移動し、燃料噴射量を変化させます。コイルアセンブリが上昇すると、リンクがラックを押してオイル量を増加させます。逆に、コイルアセンブリが下降すると、ラックはオイル量を減少させる方向に移動します。コラムの機能
