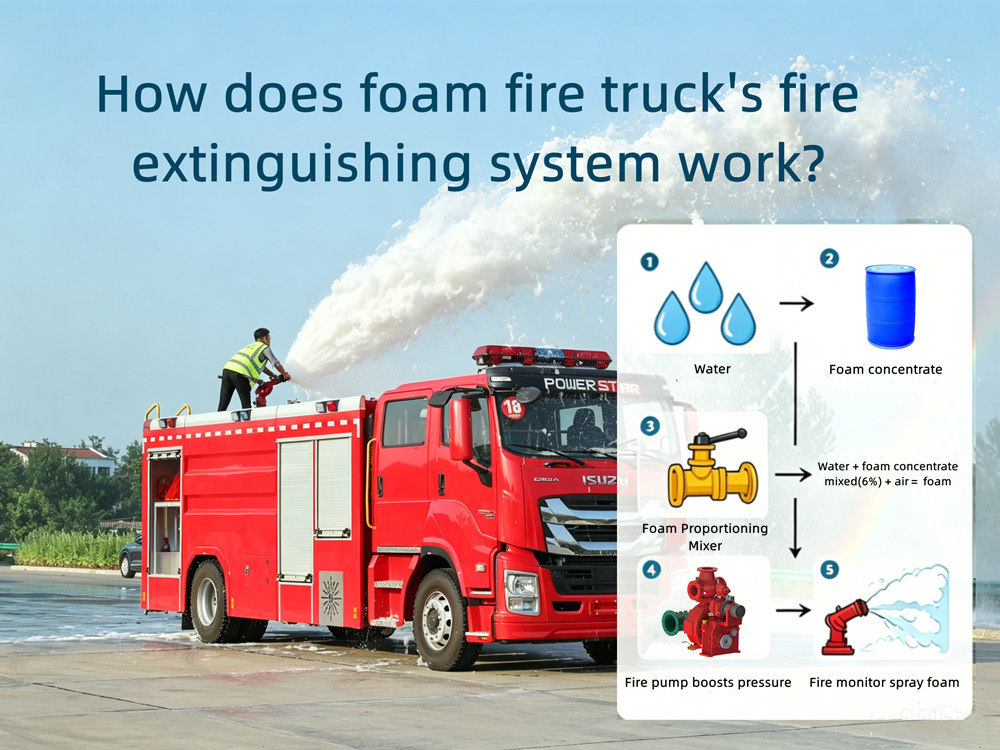

泡消火車の消火システムはどのように作動するのか

消防救助車のニーズは、都市圏と農村地域または小規模コミュニティの間で大きく異なります。大都市の消防署では、高層火災、工業火災、大規模緊急事態に対応するため、大容量の水タンク、高所用はしご、完全な産業規格仕様を備えた大型消防車に依存しています。しかし、小都市、農村の町、村の消防ステーション、ボランティア消防団にとって、大型消防車は利点よりも負担になることがよくあります。     このため、小型消防車は世界中の小都市や農村消防署にとって主流かつ最も実用的なソリューションとなっています。コンパクトなサイズ、柔軟な機動性、基本的な救助機能の完備、低い総コストを両立し、地域の消防チームの日常的な救助活動や防火ニーズに完全に適合します。小型消防車は、地域、郊外、農村の消防シナリオ向けに特別設計された、コンパクトで軽量な緊急消防車両です。     I. 大型消防車と小型消防車の比較:   明確に確認する大型消防車と小型消防車の違いを確認するため、主要な実用指標を網羅した直接比較表を用意しました。大型モデルは全長10メートルを超え、最小回転半径11～14m、車両重量15トンで、製造費は少なくとも63,000ドル、年間維持費は2,000～5,000ドルかかります。一方、コンパクトな小型消防車は寸法をほぼ半分に抑え、重量はわずか4,360kg、価格は21,000ドルからで、年間メンテナンス費用は800ドル未満に抑えられ、農村部や小規模町の消防ステーションに優れた機動性と予算価値を提供します。   Ⅱ.小型消防車の主な特徴:   1. 軽量でありながら高い積載性能を持つ設計。満載状態でも車両総重量は8,000kg未満に保たれ、超高速の緊急対応を可能にします。   2. 全輪駆動のカスタマイズが可能で、遠隔地域で一般的な悪路や不均一な路面への対応に適しています。   3. 包括的な消火機能を完全に維持: a. 水用と消火泡用の2つの独立タンク。 b. 対応する消防隊員全員を収容できる2列式クルーキャブ。 c. 緊急救助および消火用工具の完全な標準装備。 d. 現場照明システムや牽引装置などのオプション追加装備。       4. パワーテイクオフ（PTO）システムは主要な作動駆動装置として機能します。直感的な操作と簡単なメンテナンスおよび部品交換を特徴としています。耐久性の高い主要部品により、農村部や町村の消防署における長期的な緊急運用コストを大幅に削減します。       Ⅲ以下は、最も人気のある小型消防車モデルです:   シャーシモデル HOWO 1880 駆�

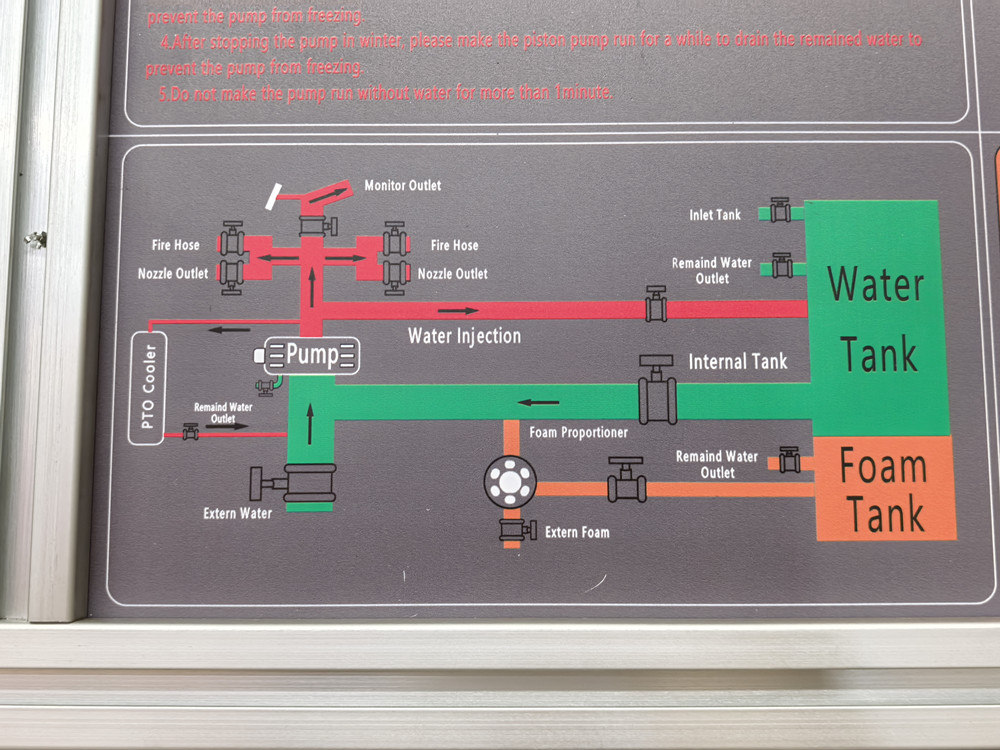

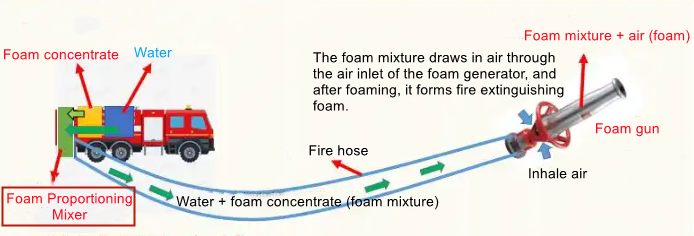

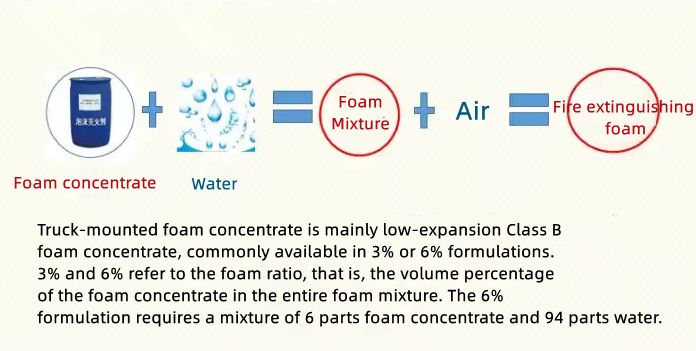

消防車の泡システムは、水と泡消火薬剤を正確な比率（1%、3%、または6%）で混合して泡溶液を生成します。この溶液はその後、消防ポンプによって加圧され、泡ノズルを通して空気と混合・膨張します — これが泡消火車が泡と水を混合する仕組みの基本原理です — 最終的に燃料表面を覆う安定した泡の層を生成します。このプロセスにより消火効率は50%以上向上し、泡消火薬剤の廃棄量を30%削減できます。 » I. なぜ消防車には泡システムが必要なのか？ 水だけを使用する場合と比較して、泡には3つの主な利点があります： 1. 酸素遮断 — 泡は燃焼面を覆い、酸素が燃焼領域に到達するのを防ぐ密な物理的障壁を形成し、それによって火災を抑制します。 2. 温度低下 — 泡溶液中の水分は蒸発時に大量の熱を吸収し、燃焼区域の温度を急速に低下させます。 3. 再燃防止 — 泡の層は消火後も火災区域を覆い続け、酸素と可燃性蒸気を効果的に遮断し、再燃のリスクを大幅に低減します。 » II. 泡システムの基本的な動作原理 1. 混合比調整システム： 水が混合装置を通過 → 負圧を発生（負圧式システム）または泡ポンプを使用（正圧式システム） → 泡タンクから泡消火薬剤を吸引 → 設定比率（1%、3%、または6%）で混合 → 泡溶液がポンプへ流れる。 2. ポンプによる加圧： 泡溶液が遠心ポンプに流入 → 0.8〜1.2 MPaまで加圧 → 配管を通じて放出口または泡放射銃へ送られる。 3. 泡の膨張： 加圧された泡溶液が泡ノズルまたは空気混入装置を通過 → 空気が取り込まれる → 溶液が完成した泡へ膨張 → 燃料表面を覆う → 酸素を遮断し火災を抑制する。 重要な概念： 泡消火薬剤＋水は完成した泡とは同じではありません。混合された泡溶液はまだ液体であり、真の消火用泡になるには泡ノズルを通じて空気と結合する必要があります。高圧の泡溶液が高速でノズルを通過すると、局所的な負圧領域が発生し、強制的に空気を取り込みます。ノズル内部で空気と液体が衝突し激しくせん断されることで、瞬時に数百万個の微細な気泡へ分解され、白い泡の層を形成します。 » III. 消防車はどのように泡と水を混合するのか？ 消防車での泡混合プロセスは、水の供給から最終的な泡の形成まで、4つの主要なステップで構成されています。 ステップ1：消防ポンプが水流を供給する 消防車の始動後、消防ポンプが泡システムに動力を供給します。水源には、車載タンク、消火栓、河川、湖、または貯水池などがあります。消防ポンプは水圧を構築し、安定した流量を確保し、水を泡混合比調整システムへ送り込む役割を担います。 ステップ2：泡消火薬剤がシステムに入る 消防車には独立した泡タンク（304ステンレス鋼製、200〜2,000リットル）が装備されています。作業者が泡モードを作動させると、泡消火薬剤が水流に入り込みます。 ステップ3：泡消火薬剤と水が適切な比率で混合される 泡混合比調整システムは、設定された比率に基づいて添加する泡消火薬剤の量を正確に制御します。 計算例： 消防ポンプの流量が60 L/sで、泡の混合比が3%の場合、60 × 3% = 1.8 L/sの泡消火薬剤が毎秒追加され、泡溶液の流量は61.8 L/sになります。 一般的な混合比と用途：     混合比 用途例 0.1%〜0.3% 湿潤剤、水の効果向上（A級火災） 1% 一部のA級火災、低発泡泡の用途 3% 石油、燃料油、炭化水素液体火災（標準比率） 6% 大規模な燃料油火災、極性溶剤火災（アルコール、アセトンなど） ステップ4：消火泡の形成 空気と混合された後、泡溶液は安定した泡の層を形成し、体積が大幅に膨張して、より広い範囲を覆います。酸素を効果的に遮断し、燃料表面を冷却し、可燃性蒸気を抑制します。 » IV. 消防車泡システムの3つの主要構成要素 泡タンク 304ステンレス鋼製構造、防食設計、マンホールカバー、液面表示器、排水口、通気弁を装備。 泡比例混合器 水配管内に設置され、負圧または正圧を利用して泡消火剤を水流に注入します。一般的な混合比率：1%、3%、6%。 泡放射モニター 屋根設置型または手持ち型で、水平360°回転、垂直-30°～80°傾斜が可能で、消火用の発泡泡を生成できます。 » V. 消防車の泡比例混合システムの種類 1. ポンプ直接比例混合システム（負圧式） 消防ポンプによって発生する負圧を利用して、泡タンクから泡消火剤を水流に吸引します。標準的な泡消防車や自治体の消防車両に適しています。 利点： 複雑な可動部品がなく、構造が単純 低コストで経済的 メンテナンスが容易で、故障率が低い 信頼性が高く、耐久性がある 欠点： 混合精度は中程度で、水圧や流量変化の影響を大きく受ける 大きな流量変動時には正確な比率を維持できない 泡の混合比率は通常固定（例：3%または6%）で、調整できない 2. 平衡圧力式泡比例混合システム 独立した泡ポンプが圧力を発生させ、常に泡消火剤の圧力を水圧と等しく（均衡させて）維持します。システムは圧力調整弁を通じて2つの流れの圧力差を継続的に監視し、自動的に均衡化することで、流量や圧力条件が変化しても正確な混合比率を確保します。石油化学消防車や空港用消防車に適しています。 利点： 誤差が最小限の正確な混合比率 流量変化に適応し、流量変動時も安定性を維持 安定性が高く、水圧変化の影響を受けにくい 混合比率を範囲内で調整可能（例：1%～6%） 欠点： 構造がより複雑で、追加の泡ポンプと制御システムが必要 ポンプ直接式システムより高コスト より高いメンテナンス要件 3. 電子式泡比例混合システム 動作原理：流量センサー、電子制御ユニット、精密注入バルブで構成される閉ループ制御システムを使用します。このシステムは水流量と泡消火剤流量をリアルタイムで監視し、泡消火剤の注入量を自動的に計算・調整することで、常に正確な混合比を維持します。高級消防車、大規模産業用消火システム、空港用消防車に適しています。 利点: 高度に自動化されており、手動操作が不要 非常に高精度で、精度は最大±0.5% 混合比とシステム状態をリアルタイムで監視 幅広い流量変化に対応 データ記録および運用分析機能 欠点: コストが高く、初期投資が大きい 保守・修理には専門技術者が必要 電子部品に依存するため、過酷な環境の影響を受ける可能性がある 4. CAFS（圧縮空気泡システム） 動作原理:CAFSは、水、泡消火剤、圧縮空気を特定の比率で混合し、高品質で高エネルギーのドライフォームを生成する高度な泡消火技術です。圧縮空気を導入することで泡の体積が大幅に拡大し、微細で均一性が高く、付着力に優れた高品質な泡を生成します。高度な消火用途、森林火災、産業施設、空港用消防車に適しています。 主な利点: 優れた泡の付着性 — 泡が垂直面および水平面に長時間付着 節水性 — 従来の水系消火と比較して水使用量を大幅に削減 高い消火効率 — 火源を迅速に覆い、温度を低下させ、再燃を抑制 密閉空間での利点 — 含水量が少ないため、二次的な水害を低減 欠...

産業火災は、一般的な建物火災とは本質的に異なります。石油化学プラントでは主に可燃性液体や可燃性ガスの火災に直面する一方、製造施設や倉庫物流センターでは通常の可燃物を扱うことが多く、そのため異なる種類の産業用消防車が、それぞれ異なる火災リスクに対応するために必要となります。 この記事では、水消防車、泡消防車、粉末消防車、および複合型車両を比較します。この包括的な購入ガイドは、調達担当者、エンジニア、販売代理店、請負業者が産業用消防車の種類ごとの主な違いを理解し、各自の産業消防ニーズに最も適した車両を選択するのに役立ちます。 » I. 簡単な回答：産業消防に最適な消防車はどれか？ 選定は、火災の種類、業界の特性、消火要件に基づいて行う必要があります。 業界 推奨される消防車 理由 石油化学 水＋泡＋粉末複合型車両 Class A、B、C火災および電気火災に対応し、複雑な火災状況に適応 天然ガス / LNG 粉末消防車 ガス火災を迅速に鎮圧し、再燃リスクを低減 一般製造業 水消防車 低コストで、Class A火災に適し、メンテナンスが容易 倉庫・物流 泡消防車 通常の可燃物および一部の液体火災の両方に対応可能 発電所 粉末＋泡消防車 電気設備と油火災の消火ニーズの両方を満たす 鉱業 6x4水消防車 高い積載能力、優れたオフロード性能、悪路に適する     簡単に言えば： 一般的な産業施設：通常は水消防車で十分です。 石油および化学産業：泡消防車が第一選択です。 特殊産業（天然ガス、電気設備）：粉末消防車が推奨されます。 大規模な総合工業団地：水＋泡＋粉末複合型車両は最も包括的な消防能力を提供し、最も汎用性の高い選択肢です。 » II. 産業火災リスクを理解する 消防車を選定する前に、購入者は施設内に存在する火災危険性を理解する必要があります。産業火災は、関与する燃料の種類によって分類されます。 産業環境における火災分類 火災分類 燃料の種類 例 必要な消火剤 A級 普通可燃物 木材、紙、布、ゴム、プラスチック（固体材料） 水、泡、乾燥粉末 B級 可燃性液体 ガソリン、油、ディーゼル、化学薬品、溶剤 泡、乾燥粉末、CO2 C級 可燃性ガス メタン、プロパン、水素、天然ガス 乾燥粉末、ガス遮断 D級 可燃性金属 マグネシウム、チタン、ナトリウム、アルミニウム粉末 専用の乾燥粉末のみ 電気 通電中の設備 変圧器、開閉装置、電力線 乾燥粉末、CO2（非導電性）     重要なポイント:ほとんどの産業施設では、主なリスクとしてB級（可燃性液体）およびC級（ガス）に直面しています。そのため、水のみを使用する消防車は、産業火災の消火において最適な選択となることはほとんどありません。 » III. 産業用消防車の10の主要技術パラメータ 消防車の種類を詳しく見る前に、購入者は産業用消火能力を決定する10の主要技術パラメータを理解する必要があります: 1. 消防ポンプ 消防ポンプは消防車の心臓部です。タンクから消火剤を吸い上げ、ホースや放水銃を通じて送るために加圧します。ポンプの選定によって、消火時に利用可能な流量と圧力が決まります。     ポンプ種類 流量 代表的な用途 単段遠心ポンプ 1,000～3,000 L/分 自治体型の産業用消防車 二段遠心ポンプ 2,000～6,000 L/分 大型産業用ポンプ車 高圧ポンプ 最大4.0 MPa 高層建築および長距離用途 ポンプの主要パラメータ: 流量: 1分あたりに供給できる消火剤の量を決定します 圧力: 消火剤をどれだけ遠くまで放射できるかを決定します 呼び水システム: 静水源から吸水する場合に必要です ポンプは通常、動力取り出し装置（PTO）システムを介してトラックのエンジンによって駆動されます。PTOが作動すると、エンジン動力がポンプのインペラを高速回転させるために伝達され、消火剤を放出システムへ送り出す圧力が生成されます。 2. 消火剤 消火剤は、火災を抑制するために使用される化学的または物理的な媒体です。異なる消火剤は、それぞれ異なる火災種別に作用します。     消火剤タイプ 最適な用途 制限事項 水 A種火災（普通可燃物） B/C/D種火災には効果がなく、電気火災では危険 泡（AFFF/AR-AFFF） B種火災（可燃性液体） ガス火災には効果がなく、混合比調整システムが必要 粉末消火剤 B/C種および電気火災 冷却効果がなく、粉末雲により視界が低下する CO2 電気火災、小規模な密閉空間 量が限られ、窒息の危険がある 泡混合システム: 泡消火車両では、泡原液と水を正確な比率（1%、3%、または6%）で混合するための混合比調整システムが必要です。     混合装置タイプ 混合比 用途 固定式混合装置 3%または6%固定 一定流量での運用 全自動混合装置 1%～6%調整可能 変動流量条件 3. 放水銃 放水銃は、産業用消火活動における主要な送水装置です。トラックの屋根またはターンテーブルに取り付けられ、火災から安全な距離を保ちながら遠隔操作できます。     放水銃タイプ 流量 射程 用途 手動放水銃 1,200～4,000 L/分 40～60 m 小規模施設 遠隔操作式放水モニター 2,000～6,000 L/分 60～80 m 石油化学プラント、製油所 泡放水モニター 1,000～4,000 L/分 50～70 m 可燃性液体火災 モニターの特徴： 水平旋回：360°連続回転 垂直俯仰：-30°～+70°（標準的） 二用途設計：水および泡に対応 遠隔操作機能：安全な距離からの操作を可能にする 4. タンク容量（水・泡タンク容量） 水および泡タンクの容量は、消防車が消火活動を継続できる時間を決定し、車両の活動持続能力に影響を与える重要なパラメータです。 一般的な指針： 3,000～5,000 L：小規模から中規模の工場に適用 6,000～8,000 L：大規模製造企業に適用 10,000 L以上：石油化学プラント、港湾、空港、その他の大規模産業施設に適用 5. シャーシおよび駆動構成 シャーシは消防車の積載能力、動力性能、オフロード性能を決定します。 一般的な駆動構成： 4×2：一般的な工場や都市型工業団地に適用 4×4：山岳地域、森林地域、悪路に適用 6×4：大型産業用消防車に適用し、積載能力と機動性のバランスを実現 6×6：鉱山、油田、オフロード環境に適用 8×4：超大容量の水・泡消防車に適用 6. エンジン出力 エンジンは車両を走行させるだけでなく、消防ポンプおよびPTOシステムに安定した動力を供給する役割も担います。 一般的な出力範囲： 220～280 hp：中型消防車 300～400 hp：大型消防車 450 hp以上：大型産業用消防車 調達に関するアドバイス：エンジン出力は、車両総質量および消火システム構成に適合させる必要があります。 7. PTOおよび制御システム PTO（動力取り出し装置）は、エンジン出力を消防ポンプへ伝達する役割を担い、消防車の正常な運用に不可欠な部品です。 現代の産業用消防車には通常、以下を可能にするインテリジェ...

消防車のPTO（動力取り出し装置）は、エンジンの動力を消防ポンプへ伝達する動力伝達装置です。消防士がPTOを作動させると、エンジンからの機械動力がトランスミッションとPTOを介して消防ポンプへ伝達されます。これは消防車のPTOシステムが作動する基本的な仕組みであり、別個の補助エンジンを必要とせず、ポンプが高圧・大流量の水または泡を供給できるようにします。 現代の消防車では、一般的にサイドマウントPTOまたはフルパワーPTOシステムが使用されています。これらは安定した出力、便利な操作性、低いメンテナンスコストを提供し、消防車の消火システムに不可欠な構成部品となっています。 »I. 消防車のPTOとは？ 1. PTOの定義 PTO（動力取り出し装置）は、消防車の動力システムにおける重要な構成部品です。これはエンジンとトランスミッションの間に取り付けられる歯車式動力伝達装置であり、車両の通常走行能力に影響を与えることなく、車両エンジンまたはトランスミッションから機械動力の一部を「分岐」させ、消防ポンプやその他の補助装置へ供給するために設計されています。 消防車のエンジンは本来、車輪を駆動する役割だけを担っています。しかし、消防車が火災現場に到着すると、車輪には動力が不要になる一方で、消防ポンプは水を吸い上げて加圧するための動力を必要とします。PTOはこの「動力切替」を実現する装置です。 2. Power Take-Offとは何を意味するのか？ Power Take-Off（PTO）は、文字通り「動力出力装置」を意味します。 消防車では、エンジンのフライホイールまたはトランスミッションのギアから歯車のかみ合わせによって回転動力を取り出し、それを消防ポンプやその他の補助装置へ伝達することを指します。 その名称は機能を表しています： エンジン＝動力源 PTO＝動力分配装置 消防ポンプ＝動力消費側 したがって、PTOは「動力源」と「消火システム」を接続する橋渡しとなる装置です。 »II. なぜ消防車にはPTOが必要なのか？ 消防車にPTOを装備する必要がある主な理由は、消火活動では車両の走行状態に依存できない、継続的で安定した高出力の供給が必要だからです。 主な理由： 1. 継続的な消火動力を提供する 消防ポンプは消火活動中に長時間稼働する必要があります。PTOにより、エンジンはアイドリング状態または一定回転数で消防ポンプを継続的に駆動でき、安定した水圧と流量を確保します。 2. 動力利用効率を向上させる PTOがない場合、消防ポンプを駆動するために別個の補助エンジンが必要となり、以下が増加します： コスト メンテナンスの複雑さ 故障リスク 占有スペース PTOは車両のエンジン動力を直接利用することで、全体的な効率を向上させます。 3. 複数の消火システムをサポートする 現代の産業用消防車には、水ポンプだけでなく、以下の装置が搭載される場合があります： 泡消火システム 乾燥粉末システム 高圧放水システム 遠隔操作式放水銃 PTOがない場合、解決策は2つしかありません： ポンプ駆動用の別個のエンジンを取り付ける → 重量、コスト、メンテナンス箇所が増加し、スペースを占有する ポンプをトランスミッションに常時接続したままにする → 車両が停止するとポンプも停止し、現場で放水できない PTOは両方の問題を同時に解決します： モード PTO状態 動力の供給先 結果 走行モード 切断 すべて車輪へ 通常走行 消火モード 接続 すべて消火ポンプへ 停車中の放水 »III. 消防車のPTOはどのように作動するのか？ PTOは本質的に「動力分配・変換システム」であり、車両の走行動力を消火活動用の動力へ変換します。 工学的な観点では、完全な動力伝達経路は次のとおりです： エンジン → トランスミッション → PTO → ドライブシャフト → 消火ポンプ → 放水銃／ホースシステム PTOの動作原理は、動力取り出し、接続、伝達という3つの主要段階に要約できます。 1. 動力取り出し — 動力はどこから得られるのか？ PTOはエンジンから動力を取り出します。取り付け位置によって、動力取り出し方式は異なります： PTOタイプ 取り付け位置 動力源 特徴 サイドマウントPTO トランスミッション側 トランスミッションのカウンターシャフトギア 構造が簡単、出力は低め（エンジン出力の≤50%） サンドイッチPTO エンジンとトランスミッションの間 エンジンフライホイール 全出力を供給でき、主流の構成 スプリットシャフトPTO トランスミッションとドライブシャフトの間 トランスミッション出力軸 高出力、走行中の放水が可能     2. 接続 — 動力はどのように連結されるのか？ 運転手がキャビン内のPTOスイッチを押した後、接続機構が作動します: 接続方式 動作原理 一般的な用途 電磁ソレノイド制御 電気信号がソレノイドを作動させ、シフトフォークを押し出す 現代の消防車で主流 空気圧制御 圧縮空気がピストンを押し、フォークを作動させる 大型消防車 手動ケーブル 機械式ケーブルが直接フォークを引く 旧型車両 操作手順: PTOスイッチを押す → ソレノイド／シリンダーが作動 → シフトフォークがスライディングギアを押す → フライホイールまたはトランスミッションギアとかみ合う → 動力が接続される 3. トランスミッション — 動力はどのようにポンプへ伝わるのか？ PTO出力軸が回転を開始すると、動力はドライブシャフトを通じて消防ポンプへ伝達されます: PTO出力軸が回転 → ドライブシャフト → 消防ポンプ入力軸 → ポンプインペラが回転 → 水が加圧され排出される 4. 完全な動作シーケンス     ステップ 動作 結果 ステップ1 エンジン始動、車両はアイドリングまたは走行中 エンジン作動中、PTOは未接続 ステップ2 現場に到着し、運転手がPTOスイッチを押す 走行用動力が切断され（モデルによって異なる）、PTOギアが作動 ステップ3 PTOがトランスミッションとの動力接続を確立 トランスミッションの動力がPTO出力軸へ分岐される ステップ4 ドライブシャフトが動力を消防ポンプへ伝達 消防ポンプが連続的な機械動力を受け始める ステップ5 消防ポンプのインペラが高速回転する 吸水 → 加圧 → 放水配管へ送出 → 消火活動 ステップ6 システムが安定したRPMに到達 安定した出力、調整可能な圧力、流量、噴射パターン »IV.PTOシステムの主要コンポーネント 消防車のPTOシステムは、エンジンの動力を消防ポンプへ伝達するために複数のコンポーネントが連携して動作する、完全な動力伝達チェーンです。このシステムは6つの中核コンポーネント： 1. エンジン エンジンはPTOシステムの動力源であり、消防車全体の心臓部です。 機能：生の回転動力を生成し、フライホイールまたはクランクシャフトを駆動します。 動力出力：通常300～600 HP（シャーシモデルおよび構成によって異なります）。 PTOとの関係：PTOはエンジンのフライホイールまたは...

圧縮空気泡消火システム（CAFS）消防車および1台の乾式粉末消防車は、可燃性液体火災およびガス火災の消火に使用できます。どちらも、B級およびC級危険物に対応するよう設計された特殊車両です。ただし、消火剤、作動原理、適用場面は根本的に異なります。 この記事では、乾式粉末消防車とCAFS消防車の主な違いを、消火メカニズム、作動原理、主要構成部品、性能パラメータ、適用場面、コストなど複数の観点から説明します。 »I. 異なる消火剤はどのように作用するのか？ 1. なぜ水はすべての種類の火災を消火できないのか •B級（可燃性液体）：水は油より重いため直接底部に沈み、炎の表面に到達することはありません。 •C級（可燃性ガス）：水ではガス漏れを止めることができず、炎を広げたり、水蒸気爆発を引き起こしたりする可能性があります。 •電気火災：水は電気を通すため、消防士に重大な感電の危険をもたらします。 •D級（可燃性金属）：水はマグネシウム、チタン、ナトリウムなどの燃焼中の金属と激しく反応し、爆発や燃焼金属片の飛散を引き起こします。 2. 乾式粉末はどのように作用するのか？ •化学反応の遮断：乾式粉末の粒子が燃焼の連鎖反応を妨げ、火災をほぼ瞬時に停止させます。 •限定的な冷却：水や泡とは異なり、乾式粉末による冷却効果は非常に小さいです。 •覆いの形成なし：粉末は持続的な障壁を形成しません。粉末が拡散した後も燃料が高温の場合、火が再燃する可能性があります。 •非導電性：乾式粉末は電気を通さないため、電気火災にも安全に使用できます。 3. 圧縮空気泡（CAFS）はどのように作用するのか？ •覆いによる窒息効果：泡が燃料表面を覆い、酸素供給を遮断する高密度の物理的障壁を形成します。 •冷却:フォームには大量の水が含まれており、水の蒸発が熱を吸収して、燃料表面から熱を継続的に奪います。 •蒸気抑制:フォーム層が燃料蒸気の空気中への蒸発を防ぎ、燃料と空気の混合連鎖を断ち切ります。 •付着性:CAFSフォームは垂直面や天井に付着し、水では達成できない保護を提供します。 » II. 各システムの主要構成要素 乾燥粉末消火車     構成要素 説明 粉末タンク 乾燥化学粉末を貯蔵（容量: 2,000～10,000 kg） 推進ガスシリンダー 高圧の圧縮窒素または空気を貯蔵（15～20 MPa） 圧力調整器 ガス圧力を安全な作動レベルまで低下（1.5～2.5 MPa） 粉末放出バルブ タンクから放出配管への粉末流量を制御 ホースとノズル 消火現場へ粉末を送り出す。特殊ノズルにより詰まりを防止 制御盤 作業者がタンクを加圧し、バルブを開き、放出を制御できる 圧縮空気泡システム（CAFS）消火車     構成要素 説明 水タンク 水を貯蔵（容量: 2,000～12,000 L） 泡タンク 泡消火薬剤を貯蔵（容量: 200～2,000 L） 泡混合器 泡消火薬剤と水をあらかじめ設定した比率（1%、3%、または6%）で混合 消防ポンプ 泡溶液を加圧（標準流量: 60 L/s @ 1.0 MPa） 空気圧縮機 泡溶液に圧縮空気を注入 CAFSノズル 泡の膨張を最終調整する特殊ノズル 制御システム 混合比率と空気注入を監視・調整する   » III. 消火剤の形成方法 乾燥粉末の放出 高圧シリンダーから圧縮ガス（窒素または空気）が放出される ガスは圧力調整器を通過し、粉末タンクに入る 加圧されたガスが配管システムを通じてタンクから粉末を押し出す 粉末とガスの混合物がホースを通って放出ノズルへ移動する 粉末は燃焼連鎖反応を遮断する乾燥した雲状物として放出される CAFS泡の形成 水と泡消火剤は、比例混合器によって正確な比率（1%、3%、または6%）で混合される 泡溶液は消防ポンプによって加圧される（標準圧力：0.8～1.2 MPa） ポンプ下流側で圧縮空気が泡溶液に注入される 空気と液体の混合物がホースを通って特殊なCAFSノズルへ移動する ノズル内部で混合物が撹拌され、完成した泡へと膨張する 泡は表面に付着する厚く安定した覆いとして放出される » IV. 乾燥粉末とCAFS：主要比較 1. 消火速度     項目 乾燥粉末 CAFS クラスB火災での制圧時間 1～3秒 5～15秒 速度面での優位性 極めて速い 速いが即時ではない 最適な状況 即時の制圧が必要 持続的な抑制が必要 2. 冷却能力     項目 乾燥粉末 CAFS 冷却効果 最小限 高い（水分含有量が熱を吸収する） 消火後の温度低下 低い 大きい 適用後の再燃リスク 高い 低い 3. 範囲と到達距離     パラメータ 乾燥粉末 CAFS 標準到達距離 10～30メートル 30～50メートル 最大到達距離（放水銃） 40～60メートル 50～70メートル 高所火災への到達能力 良好 優秀 4. 防護効果の持続時間     パラメータ 乾燥粉末 CAFS 放出持続時間 30～120秒 5～30分 被覆層の安定性 被覆層なし；粉末はすぐに拡散する 泡の被覆層は10～30分持続する 再燃発生期間 粉末が拡散した直後 泡の被覆層が残っている間はリスクが低い 5. 電気安全性     パラメータ 乾燥粉末 CAFS 導電性 非導電性 水分含有量により電気を通す 電気火災に対して安全 はい いいえ 6. 温度および環境上の制限     パラメータ 乾燥粉末 CAFS 凍結に関する懸念 なし はい（水溶液中の水が凍結する可能性あり） 風への感度 高い 中程度 散布中の視認性 悪い（粉末雲が発生） 良好（粉じん雲なし）   »V.適用シナリオ     シナリオ 乾燥粉末 CAFS 推奨 ガスパイプライン火災 優れている（ガス炎を遮断） 中程度（ガス火災では泡の効果が低い） 乾燥粉末 電気変電所火災 優れている（非導電性） 推奨されない 乾燥粉末 大型タンクを備えた石油精製所 良好（迅速な消火効果、ただし再燃の可能性あり） 優れている（冷却＋覆い効果） CAFS 空港のジェット燃料火災 優れている（迅速な消火効果） 優れている（持続的な冷却） どちらも適している 山野と都市の境界地域 不十分（A類火災には効果がない） 優秀（A級泡消火剤） CAFS 工業用倉庫（混合燃料） 中程度 優秀 CAFS 寒冷地での運用 優秀（凍結なし） 中程度（凍結リスクあり） 乾燥粉末 長時間消火活動 不良（短時間） 優秀（長時間） CAFS » VI.利点と欠点の概要 乾燥粉末消防車 利点: 極めて迅速な鎮圧（1～3秒） 凍結の懸念なし 非導電性（電気火災に安全） B級およびC級火災に有効 初期コストが低い システムが簡素で、保守が容易 欠点: 冷却効果がない 再燃リスクが高い 放射時間が短い（30～120秒） A級火災への性能が低い 粉末雲により視界が低下する 風の影響を受けやすい 金属火災には特殊なD級粉末が必要 CAFS消防車 利点: 冷却効果を提供（再燃リスクを低減） 泡の被膜が表面に残る（より長時間の保護） A級およびB級火災の両方に有効 放射時間が長い（5～30分） 散布中の視認性が向上 風の影...

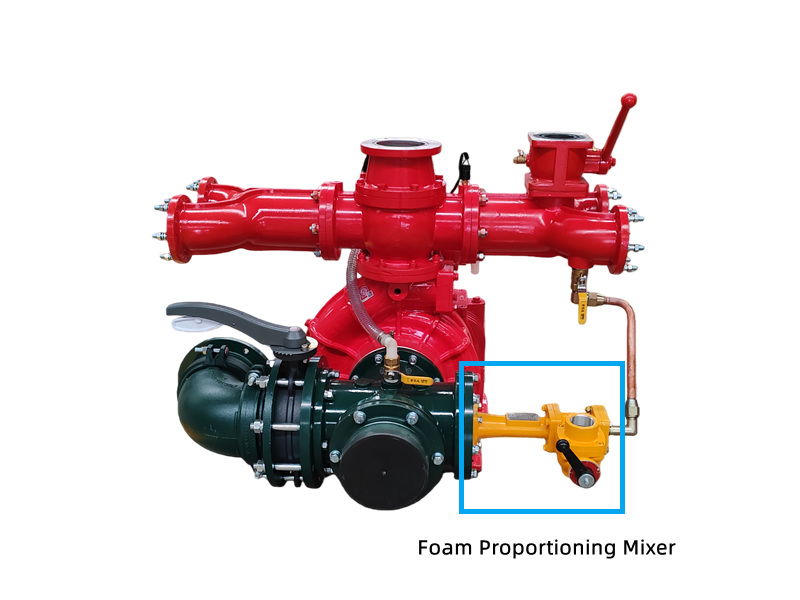

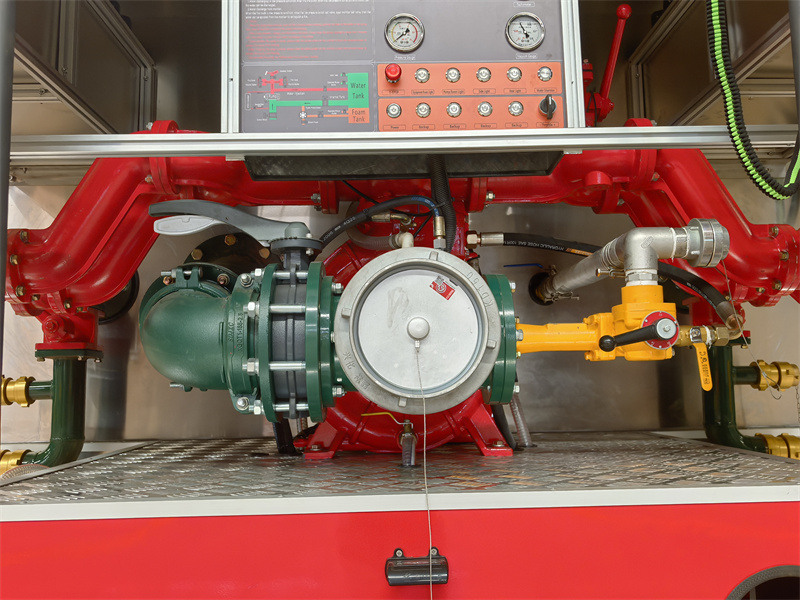

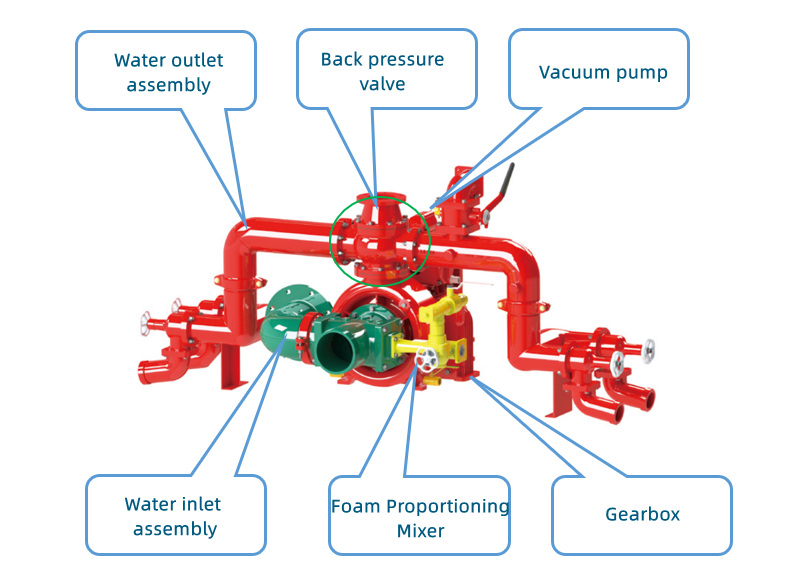

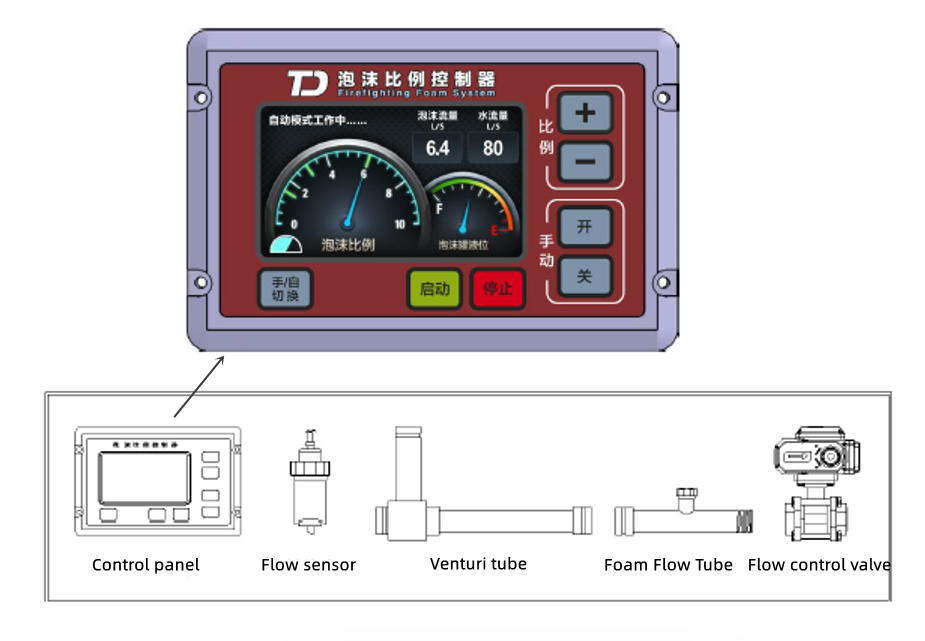

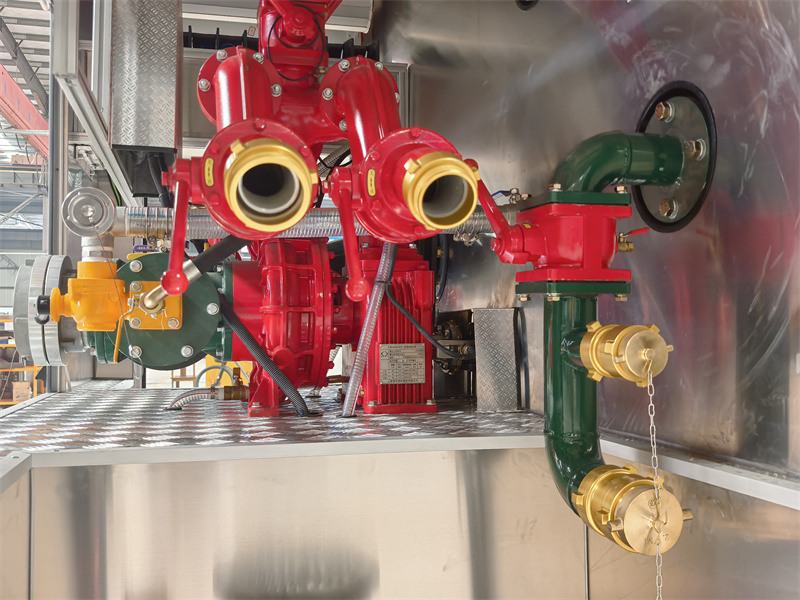

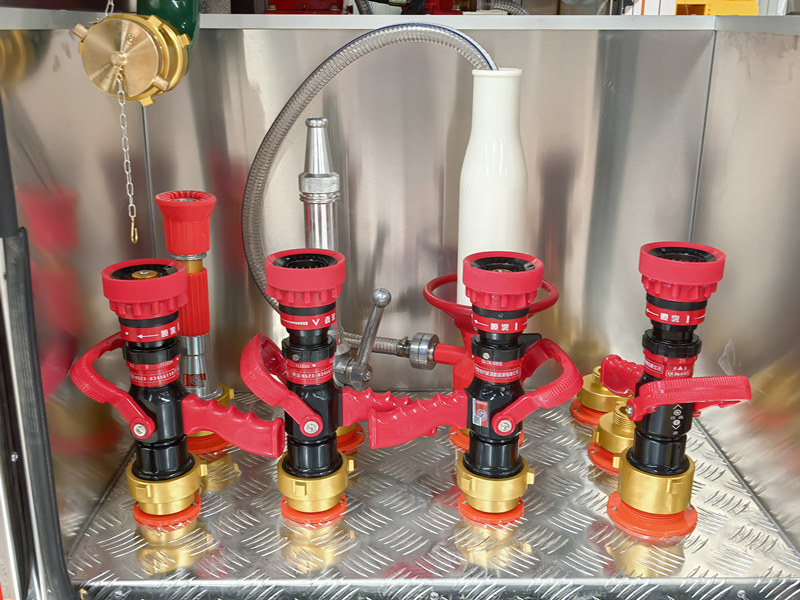

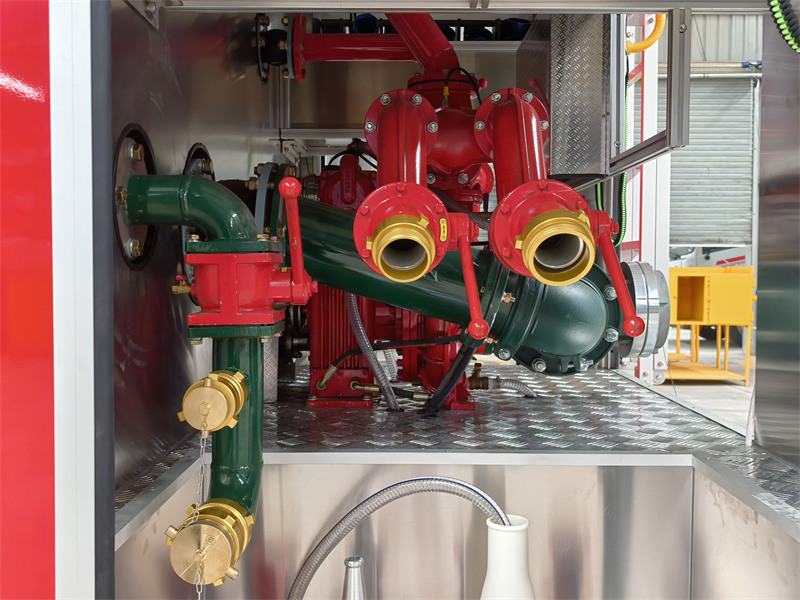

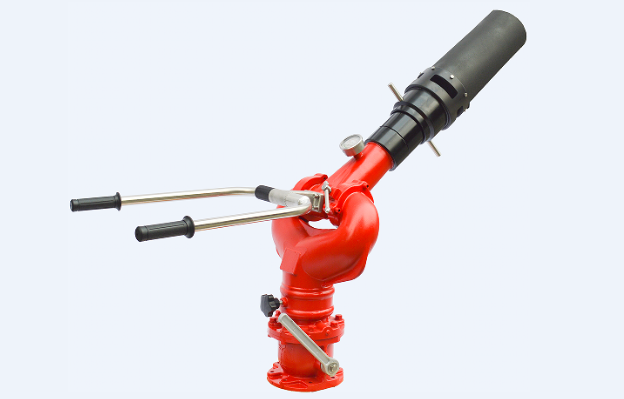

  » 泡消火の基本的な仕組み   ★ なぜ水では油火災を消火できないのか？ • 密度の違い：水は油より重いため、直接底に沈み、炎に触れることはありません。   • 沸騰によるオーバー：底部の水は高温に触れると瞬時に気化し、体積が数千倍に膨張して油層を飛散させます。   • 再燃：少量の水が蒸気となって蒸発しても、一時的に油を酸素から隔離するだけです。蒸気が消散すると、油面はすぐに再燃します。 ★泡はどのように作用するのか？ • 隔離：泡が油面を覆い、酸素供給を遮断する緻密な物理的バリアを形成します。   • 冷却：泡には大量の水分が含まれており、その水分の蒸発が熱を吸収し、油面から継続的に熱を奪います。   • 遮断：泡の層が油蒸気の空気中への蒸発を防ぎ、燃料と空気の混合連鎖を断ち切ります。   » 消火システムの主な構成要素   1. 水および液体供給 – 2つの独立した貯蔵システム 泡消火車には、水タンクと泡消火剤液タンクの2つの独立したタンクがあります。   2. 消防ポンプ 消防ポンプは、消火システム全体の動力の中心であり、水または泡溶液を送るために特別に設計されています。当社の消防車では主に、XiongzhenおよびRongshenの2つの有名ブランドの消防ポンプを使用しています。圧力は低圧、中圧、中低圧に対応し、流量範囲は20L/sから180L/s、吸水深さは7mです。   その中でも、流量60L/s、定格圧力1.0MPaのCB10/60消防ポンプを一般的に使用しています。 3. 消防放水砲 二用途対応で、固体火災には水を、油火災には泡を放射して消火できます。当社の消防車では主に成都西部の消防放水砲を使用しており、水または泡消火液を放射でき、噴霧パターンと直流放水機能の両方を備えています。長い射程、集中した噴流、高い発泡倍率、広い防護範囲を特徴とし、操作は柔軟かつ便利で、放水砲本体は水平および垂直方向に回転できます。   その中でも、流量48L/s、定格圧力0.8MPaのPL8/48消防放水砲を一般的に使用しています。射程は水の場合70m以上、泡の場合60m以上です。     4. 放水銃および泡放射銃 水または泡は、配管および消防ホースを通じて末端の放水銃・泡放射銃へ送られ、消火に使用されます。      5. 固定式泡混合器と全自動泡混合器の比較   比較項目 固定比例混合 （循環ポンプ式、負圧） 可変比例混合 （循環ポンプ式、負圧） 混合比 6%（例：PH64-RS） 1%～10%、0.5%刻み 作動圧力範囲 0.6～1.4MPa 0.6～2.5MPa 流量範囲 16～64L/s TAF-PH120、120L/s；TAF-PH240、240L/s 混�

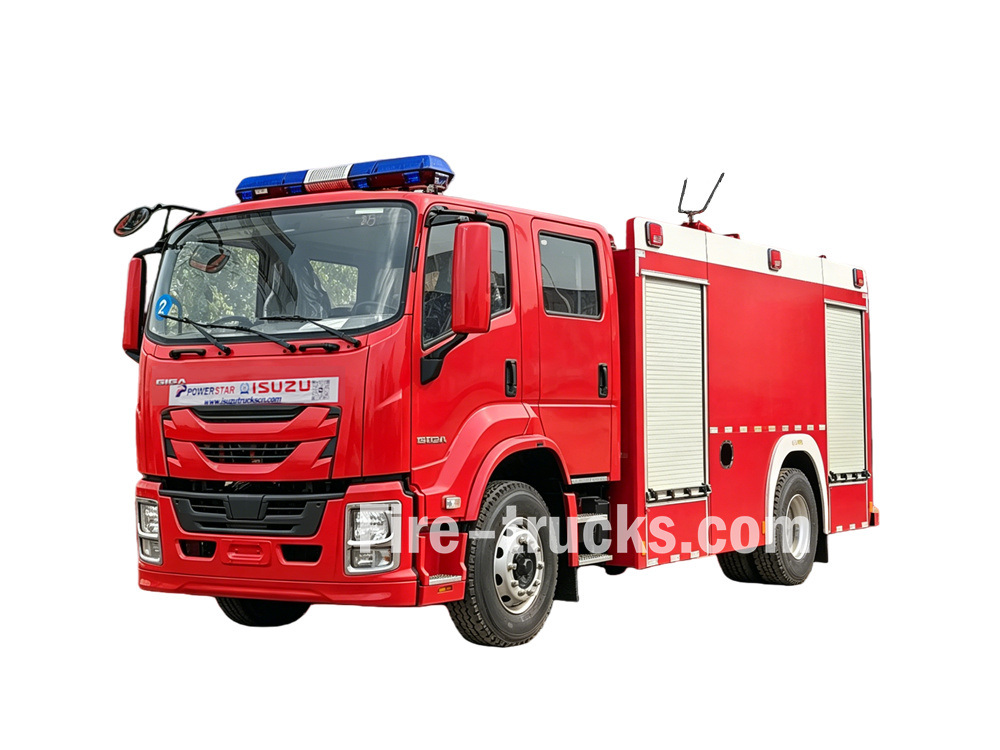

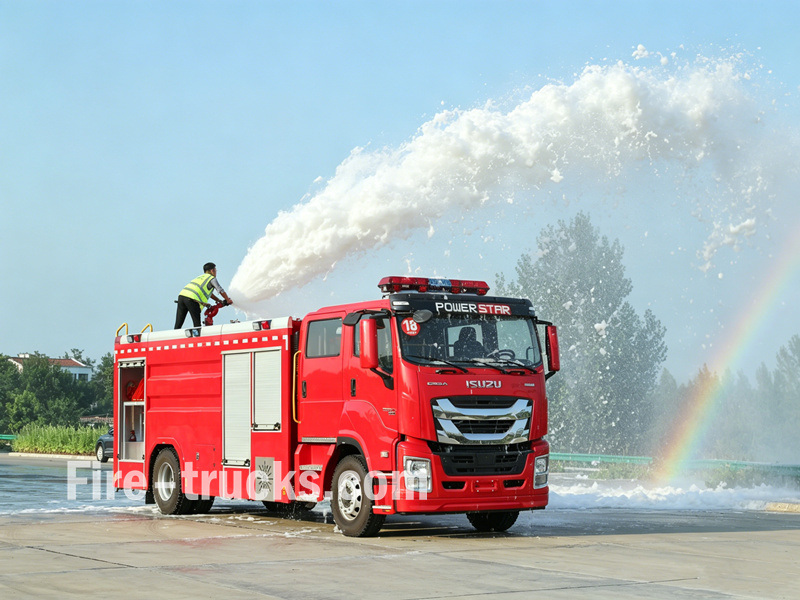

泡消火車は、可燃性液体火災の消火における中核設備です。泡消火薬剤と水を1%、3%、または6%の比率（精度±0.5%）で正確に混合することで、この泡消火車は、空港でのジェット燃料火災や製油所でのタンク火災に対して均一な泡の被覆層を供給します。ステンレス鋼製泡タンクとインテリジェント比例混合システムにより混合エラーをゼロにし、消火効率を50%以上向上させながら泡の無駄を30%削減します。これは産業用防火安全の見えない守護者です。 泡消火車の泡システムの基本的な動作原理と主要な試験手順は、多くの顧客が注目する重点項目です。今日はそれについて学びましょう。 1. 泡消火車泡システムの3つの主要構成要素 1.1 泡タンク304ステンレス鋼構造（底板4mm、側板3mm）、耐腐食設計、人孔カバー、液位表示器、排水口、通気弁を装備。 1.2 泡比例混合器水配管内に設置され、水が流れる際に真空を発生させ、泡消火薬剤を水流へ吸引します。一般的な混合比：1%、3%、6%。 1.3 泡放射砲とノズル屋根取り付け式または手持ち式で、水平360°回転、垂直-30°～80°傾斜が可能で、消火用の膨張泡を生成できます。 2. 泡システムの基本動作原理 2.1 比例混合システム水が比例混合器を通過 → 真空を発生 → 泡タンクから泡消火薬剤を吸引 → 設定比率（1%、3%、または6%）で混合 → 泡水溶液がポンプへ流れる。 2.2 ポンプ加圧泡水溶液が遠心ポンプに入る → 1.0～1.2MPaまで加圧 → 配管を通じて放出口または放射砲へ送られる。 2.3 泡の膨張加圧された泡水溶液が泡ノズルを通過 → 空気が取り込まれる → 溶液が完成泡へ膨張 → 泡の被覆層が燃料表面を覆う → 酸素供給を遮断し火災を抑制する。 3. 材料および構成部品の選定 顧客により完全な泡消火車を提供するため、Fire TRUCKSは泡システムに最適な材料と構成部品を選択しています。 3.1 泡タンクシステム（貯蔵および腐食防止の中核）     構造層 材料／工程 機能 内槽 304ステンレス鋼（底部4mm、側面3mm） 耐腐食性、泡消火薬剤との適合性 人孔カバー クイックロック機構 充填および清掃のための容易なアクセス 液位表示器 目視式ゲージ 泡消火薬剤レベルのリアルタイム監視 通気弁 圧力解放 タンクの真空状態または過圧を防止 3.2 比例混合システム（混合アクチュエータ） 泡比例混合器：水配管内に設置され、ベンチュリ効果を利用して泡消火薬剤を吸引します。一般的な比率：1%、3%、6%。 制御方式：手動、半自動、または全自動 吸込配管：詰まりを防止するストレーナ付きステンレス鋼製または補強ホース 3.3 放出システム（泡供給） 泡モニター：屋根設置型、360°回転、水到達距離≥65m、泡到達距離≥60m 泡ノズル：空気吸引式設計、泡溶液を完成泡へ膨張させる 配管：継目なし鋼管またはアルミニウム合金製、フランジ接続、振動箇所にはフレキシブルカップリングを使用 3.4 補助システム（機能保証） フラッシングシステム：使用後に真水で洗浄 → 泡残留物の結晶化と詰まりを防止 冷却システム：長時間の泡放射作業中に動力取出装置（PTO）用の冷却水ライン 制御パネル：デジタル表示、圧力計、緊急停止、システム状態表示灯 4. 事前試験検査 いかなる試験を実施する前にも、十分な事前試験検査が不可欠である。これは、泡システムの性能に影響を及ぼす可能性のある問題に対する最初の防御手段となる。 4.1 目視検査まず、すべての泡システム構成部品を目視で点検する。泡タンクに、漏れの原因となる亀裂やへこみなどの損傷の兆候がないか確認する。泡比例混合器、ホース、ノズル、バルブの摩耗状態を調べる。接続部の緩み、腐食、または通路の閉塞がないか確認する。試験中の問題を防ぐため、損傷した部品は直ちに交換する必要がある。 4.2 流体レベル泡消火薬剤タンクが適切なレベルまで充填されていることを確認する。システムが適切な泡濃度を生成するには、正しい量の泡消火薬剤が必要である。また、水タンクを確認し、試験に十分な水が利用可能であることを確認する。不十分な給水は、不正確な試験結果や不適切な泡生成につながる可能性がある。 4.3 文書確認泡消火車の保守記録を確認する。これには、過去の試験報告書や整備履歴が含まれる。この情報は、過去の問題を特定し、今回の試験で発生する可能性のある問題を予測するのに役立つ。 5. 静的圧力試験 静的圧力試験では、実際に泡を流すことなく、圧力下での泡システムの完全性を確認する。 5.1 システム分離まず、泡システムを消防車の他の部分から分離する。泡システムと水システム間の逆流を防ぐため、すべてのバルブを閉じる。この手順により、泡システム内部の圧力のみを正確に測定できる。 5.2 加圧圧力計を使用して、指定された圧力を泡システムに加える。圧力はメーカーの推奨値に従う必要がある。一定時間にわたり圧力計を注意深く監視し、圧力低下がないか確認する。圧力低下は、さらなる試験前に修理が必要なシステム内の漏れを示している可能性がある。 5.3 漏れ検出圧力を維持しながら、システム全体を入念に目視点検し、漏れの兆候がないか確認する。バルブ、継手、ホース周辺に液体の滴下、噴出、または液だまりがないか確認する。漏れが見つかった場合は、漏れ箇所を印付けし、修理のための是正措置を講じる。 6. 泡混合比試験 泡消火車の泡システムで最も重要な要素の一つは、泡消火薬剤と水を正しい比率で正確に混合する能力である。 6.1 サンプル採取泡システムを始動し、システムが適切にプライミングされていることを確認するため、短時間作動させる。その後、ノズルなどシステム内の複数箇所から泡サンプルを採取する。これらのサンプルを使用して、実際の泡と水の比率を測定する。 6.2 比率測定屈折計またはその他の適切な試験機器を使用して、採取したサンプル中の泡消火薬剤の割合を測定する。測定した比率をメーカー推奨比率と比較する。比率が一致しない場合、泡比例混合器に問題がある可能性がある。 6.3 比例混合器の調整測定された比率が許容範囲内でない場合は、泡混合装置を調整してください。これには、混合装置の設定変更、または詰まりや故障の確認が含まれる場合があります。正しい比率が得られるまで、試料採取と比率測定を繰り返してください。   7. 泡放出試験 泡放出試験では、システムが必要な流量で効果的に泡を生成および分配する能力を評価します。 7.1 ノズル流量および噴霧パターン適切なノズルをホースに取り付け、システムが安定して泡を生成していることを確認します。ノズルからの流量と噴霧パターンを観察します。流量は泡システムの仕様を満たす必要があります。泡の噴霧パターンは均一で、対象区域を効果的に覆う必要があります。流量が低すぎる場合や噴霧パターンが不均一な場合は、ノズルの詰まりやポンプの故障を示している可能性があります。 7.2 被覆面積泡で覆われた面積を測定します。これは、システムが特定の空間内の火災をどれだけ効果的に消火できる...

消防用散水車と通常の散水車は外見が似ている場合があります。どちらも大型車両で、水タンク、ポンプ、ホースを備えています。しかし、設計、構成部品、想定される用途は根本的に異なります。 この記事では、消防用散水車（多目的散水車または森林火災用散水車とも呼ばれます）と通常の散水車の主な違いについて、外観、構成、作動原理、用途など、さまざまな観点から説明します。 »I。消防用散水車とは？ 消防用散水車は、多目的散水車、森林火災用散水車、または消防給水車とも呼ばれます。これは民間用消防車シリーズに属します。この車両は、消火機能と散水機能を1台に統合しています。専門的な消防車と通常の散水車の中間に位置する車両です。 主な用途： 造園および緑地帯の灌漑 消火活動および火災抑制 緊急時の消防用給水 鉱山および建設現場での粉じん抑制 住宅地域での小規模な消火活動 農薬散布（オプション） 主な特徴： タンク容量：2,000～12,000リットル ポンプ種類：サンドイッチPTOで駆動する消防ポンプ 散水範囲：50メートル以上 ポンプ流量：最大100立方メートル毎時 色：消防赤またはエンジニアリングイエロー ルーフモニター：水平360°回転、垂直方向-30°～80°傾斜 »II。通常の散水車とは？ 通常の散水車は、2軸商用シャーシをベースに製造された自治体向け車両の一種です。防食仕様の水タンク、動力取り出し装置（PTO）、駆動軸、専用自吸式水ポンプ、配管システム、散水口、作業プラットフォームで構成されています。 主な用途： 造園および緑地帯の灌漑 道路の維持管理および清掃 建設現場での粉じん抑制 道路洗浄 農業用農薬散布（オプション） 緊急消火活動（能力は限定的） 主な特徴： タンク容量：5,000～20,000リットル ポンプ種類：自吸式水ポンプ（側面取り付けPTO） 散水範囲：28メートル以下 ポンプ流量：約40立方メートル毎時 色：通常はシャーシキャブの色に合わせる（白色が一般的） »III消防散水車と一般散水車の主な違い 1. 外観と色     特徴 消防散水車 一般散水車 車体色 消防赤色または建設用黄色 シャーシキャブに合わせた色（多くは白色） キャブ表示 「FIRE」または類似の表示 「散水」または「水」または表示なし タンク形状 区画付きの角型または円形タンク 円形または長方形タンク 後部構造 ロールアップドア付きポンプ室 放水銃用の作業プラットフォーム 上部装備 消防放水銃、緊急用送水管、手すり タンクマンホールカバーのみ 警告灯 大型緊急灯とサイレン 小型車幅灯のみ 2. 構成と部品     部品 消防散水車 一般散水車 PTO方式 サンドイッチ方式（全出力） 側面取り付けギヤ方式 ポンプ種類 消防ポンプ（高圧・大流量） 自吸式水ポンプ（低圧） ポンプ位置 後部ポンプ室（密閉型） タンク下部またはシャーシ下 ポンプ室 三面アルミ製ロールアップドア 該当なし 放水銃 屋根取り付け型（遠隔操作または手動） 後部取り付け型（基本型） 工具収納 タンク下の複数の工具箱 少数またはなし 緊急装備 消火ホース、吸水ホース、ノズルなど 基本装備またはなし 3. PTOおよび動力伝達 一般的な散水車： 側面取り付け型ギヤ式PTOを使用 トランスミッションギヤから動力を取り出す 動力伝達容量は比較的小さい 高圧消火ポンプを駆動できない 放水範囲は28メートル以下 消防用給水車： サンドイッチ型フルパワーPTOを使用 エンジンが直接消火ポンプを駆動する 動力伝達容量がはるかに大きい 組立はより複雑 放水範囲は50メートル以上 4. ポンプシステム     パラメータ 消防用給水車 一般的な散水車 ポンプ種類 消火ポンプ 自吸式水ポンプ PTOタイプ サンドイッチ型 側面取り付け型 流量 最大100 m³/h（1,667 L/min） 約40 m³/h（667 L/min） 圧力 1.0～1.5 MPa 0.3～0.5 MPa 呼び水 真空プライマー（30秒以内） 自吸式（低速） 吸水能力 開放水源から吸水可能 制限あり、またはなし 5. 放水モニター（水砲）     機能 消防用散水車 一般散水車 種類 専門用放水モニター 基本散水ガン 設置位置 タンク上部 後部作業プラットフォーム 回転 水平360°、垂直-30°～80° 制限あり、または手動 射程 50メートル以上 28メートル以下 流量 最大60 L/s 低い 制御 手動または遠隔操作 手動のみ 6. 機能性 一般散水車の機能： 前方衝撃散水 後方スプリンクラー 側面散水 高所散水（基本） 放水銃 農薬散布（オプション） 消防用散水車の機能： すべての一般散水車機能 高圧消火 長距離放水モニター（50メートル以上） 緊急消火用給水 粉じん抑制（高流量） 森林消火（不整地へのアクセス） 消火栓に接続可能 湖や河川から取水可能 制限事項：消火用給水車は通常の可燃物火災（A種火災）のみ消火できます。業務用消防車は、泡や乾燥粉末を使用してB種火災（可燃性液体火災）に対応できます。 7. 目的と用途     項目 消火用給水車 通常の散水車 主な用途 消火および散水 散水のみ 副次的用途 緊急給水、粉じん対策 農薬散布 適している対象 消防署のない町、工場、鉱山、森林、地域コミュニティ 自治体の衛生管理、造園、建設 消火能力 小規模な火災抑制（A種火災） 非常に限定的 専門的な消火活動 いいえ いいえ   8. 価格     項目 消火用給水車 通常の散水車 購入費用 高い 低い 維持費 高い 低い 費用対効果 1台の車両で複数の用途に対応 単一用途   »IV. F消火用散水車とプロ仕様消防車の比較 一部の購入者は消火用散水車とプロ仕様消防車を混同しています。これらは異なるものです。     特徴 消火用散水車 プロ仕様消防車 消防設備 基本装備（ポンプ、放水銃、ホース） フルセット（泡消火システムを含む20点以上） 設備収納 限られたツールボックス 完全な装備収納コンパートメント 泡消火システム 利用不可 利用可能（B級火災用） 粉末消火システム 利用不可 利用可能（電気火災用） 救助工具 なし 斧、ジャッキ・オブ・ライフ、カッター 通信 基本 無線、インターホン、モバイルデータ端末 乗員収容人数 2～3人 4～6人 認証 民間用消防車 国家規格消防車 一般的な使用者 工場、町、鉱山 専門消防部門 » V. どちらを選ぶべきか？     必要なもの... 選択... 日常的な道路散水と粉じん対策 通常の散水車 造園と緑地帯の灌漑 通常の散水車 小規模な消火活動と日常の散水 消防散水車 消防署のない町での消火活動 消防散水車 緊急時の消火用水供給 消防散水車 森林消火へのアクセス 消防散水車（森林仕様） 専門的な消火活動（油火災、化学火災） 専門消防車 完全な救助装備 専門消防車 VI. 結論 消防散水車と通常の散水車は見た目が似ていますが、用途は異なります。 通常の散水車は、道路清掃、粉じん抑制、緑化灌漑、道路整備などの日常的な自治体業務向けに設計されています。...
